Пляшка для напоїв

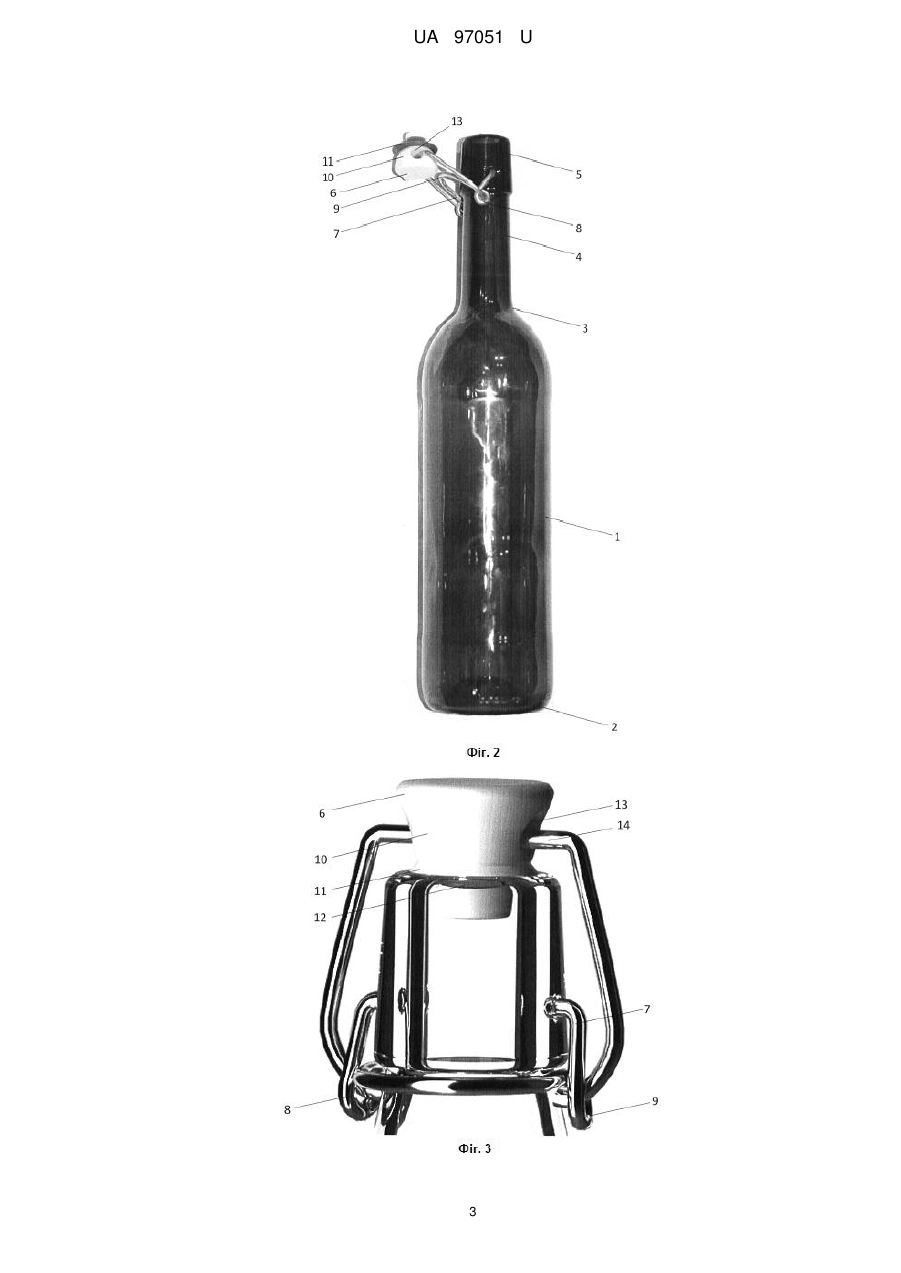

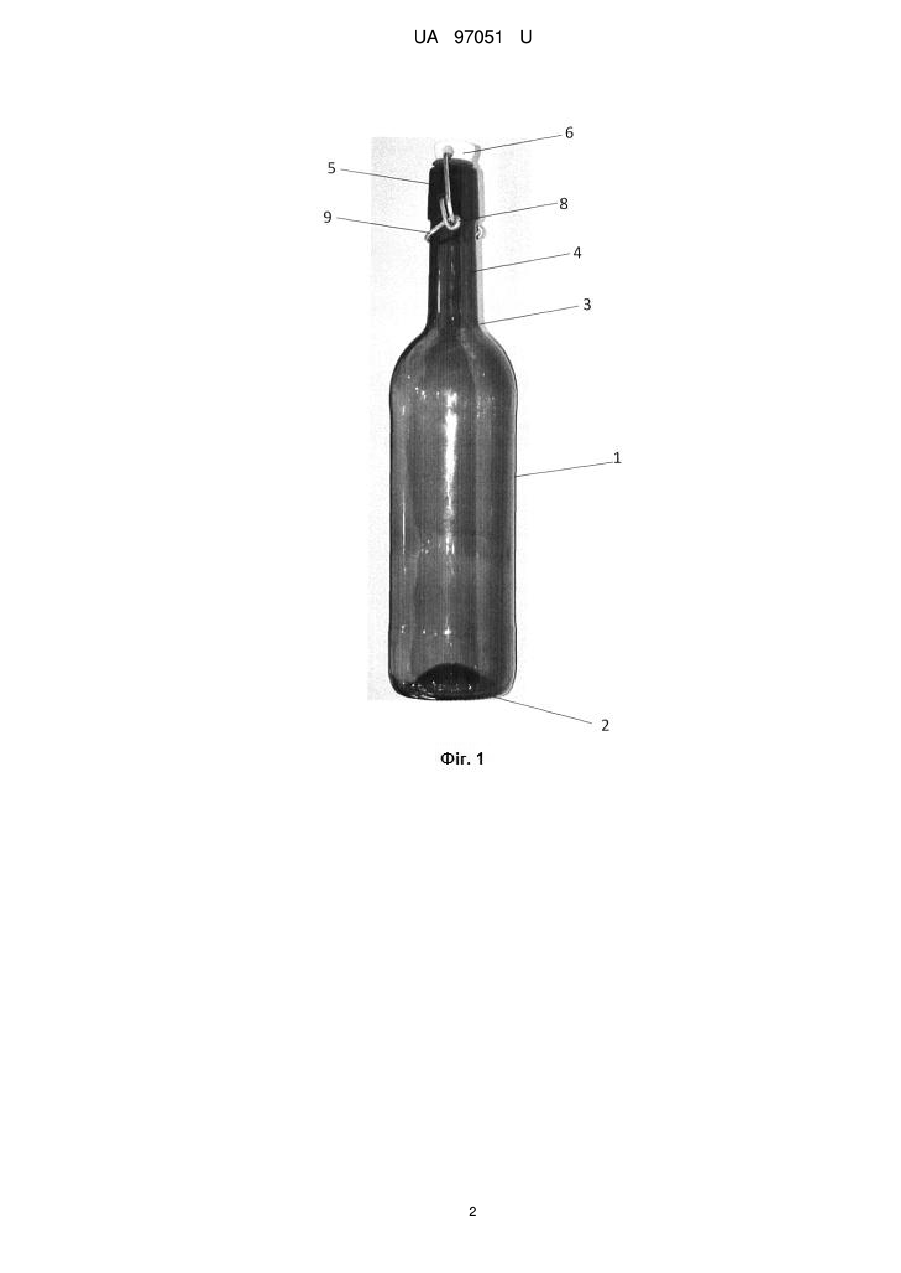

Реферат: UA 97051 U UA 97051 U 5 10 15 20 25 30 35 40 Корисна модель належить до тари, зокрема до скляних пляшок, і може бути використана для транспортування та збереження різних напоїв, які споживають поступово, що вимагає забезпечення можливості закривати і знову відкривати пляшку і навіть багато разів. Відомо пляшку, яка містить корпус з дном, плечики, сполучені з циліндричною горловиною, що має вінчик, на якому по його периметру виконані фіксатори пробки, і пробку із запірним пристроєм [RU 40627 Ul, B65D 1/02, 2004]. Недоліком зазначеного технічного рішення є недостатньо надійне закупорювання рідини в пляшці та її не досить комфортне розкриття. В основу корисної моделі поставлено задачу удосконалення конструкції пляшки для підвищення надійності і герметичності закупорювання в ній рідини для запобігання її проливанню, а також комфортності багаторазового розкриття і закриття пляшки. Поставлену задачу вирішують тим, що у пляшці для напоїв, яка містить корпус з дном, плечики, сполучені з циліндричною горловиною, що має вінчик, і пробку із запірним пристроєм, згідно з корисною моделлю, у вінчику горловини з двох протилежних боків виконано отвори, в які уставлено металеві стрижні, що вигнуті зовні у вигляді петель і з'єднані дугою, яка щільно прилягає в закритому вигляді до горловини, пробка з полімерного матеріалу виконана у вигляді півсфери, яка закінчується деталлю у вигляді шайби, а між півсферою і деталлю у вигляді шайби розміщено для герметичності гумову прокладку, що щільно прилягає у закритому вигляді до півсфери, при цьому у півсфері виконано наскрізний отвір, в який уставлено металевий стрижень з такого ж матеріалу, що металеві стрижні у вінчику, а кінці металевого стрижня відігнуті і уставлені у петлі, причому запірний пристрій виконано з можливістю відкриття і герметичного закриття. Пробка разом із запірним пристроєм створює надійність і герметичність закупорювання пляшки, запобігаючи пролиттю рідини, а також комфортність багаторазового розкриття і закриття пляшки. Корисна модель пояснюється рисунками. На Фіг. 1 зображено загальний вид пляшки для напоїв у закритому вигляді; на Фіг. 2 - загальний вид пляшки для напоїв у відкритому вигляді; на Фіг. 3 - пробку із запірним пристроєм. Пляшка для напоїв (Фіг. 1) містить корпус 1 з дном 2, плечики 3, сполучені з циліндричною горловиною 4, що має вінчик 5, і пробку 6 із запірним пристроєм 7. У вінчику 5 горловини з двох протилежних боків виконано отвори, в які уставлено металеві стрижні, що вигнуті зовні у вигляді петель 8 і з'єднані дугою 9, яка щільно прилягає в закритому вигляді до горловини 4. Пробка 6 з полімерного матеріалу виконана у вигляді півсфери 10, яка закінчується деталлю у вигляді шайби 11. Між півсферою 10 і деталлю у вигляді шайби 11 розміщено для герметичності гумову прокладку 12, що щільно прилягає у закритому вигляді до півсфери 10. У півсфері 10 виконано наскрізний отвір 13, в який уставлено металевий стрижень 14 з такого ж матеріалу, що металеві стрижні у вінчику, а кінці металевого стрижня 14 відігнуті і уставлені у петлі 8. Запірний пристрій 7 виконано з можливістю відкриття і герметичного закриття. Для відкриття пляшки натискають на петлю 8 з боку, протилежного дузі 9, при цьому дуга 9 піднімається вгору, вивільняючи пробку 6 з вінчика 5 горловини 4 (Фіг. 3). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Пляшка для напоїв, яка містить корпус з дном, плечики, сполучені з циліндричною горловиною, що має вінчик, і пробку із запірним пристроєм, яка відрізняється тим, що у вінчику горловини з двох протилежних боків виконано отвори, в які уставлено металеві стрижні, що вигнуті зовні у вигляді петель і з'єднані дугою, яка щільно прилягає в закритому вигляді до горловини, пробка з полімерного матеріалу виконана у вигляді півсфери, яка закінчується деталлю у вигляді шайби, а між півсферою і деталлю у вигляді шайби розміщено для герметичності гумову прокладку, що щільно прилягає у закритому вигляді до півсфери, при цьому у півсфері виконано наскрізний отвір, в який уставлено металевий стрижень з такого ж матеріалу, що металеві стрижні у вінчику, а кінці металевого стрижня відігнуті і уставлені у петлі, причому запірний пристрій виконано з можливістю відкриття і герметичного закриття. 1 UA 97051 U 2 UA 97051 U 3 UA 97051 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
