Пристрій для виготовлення зіркоподібних пружин

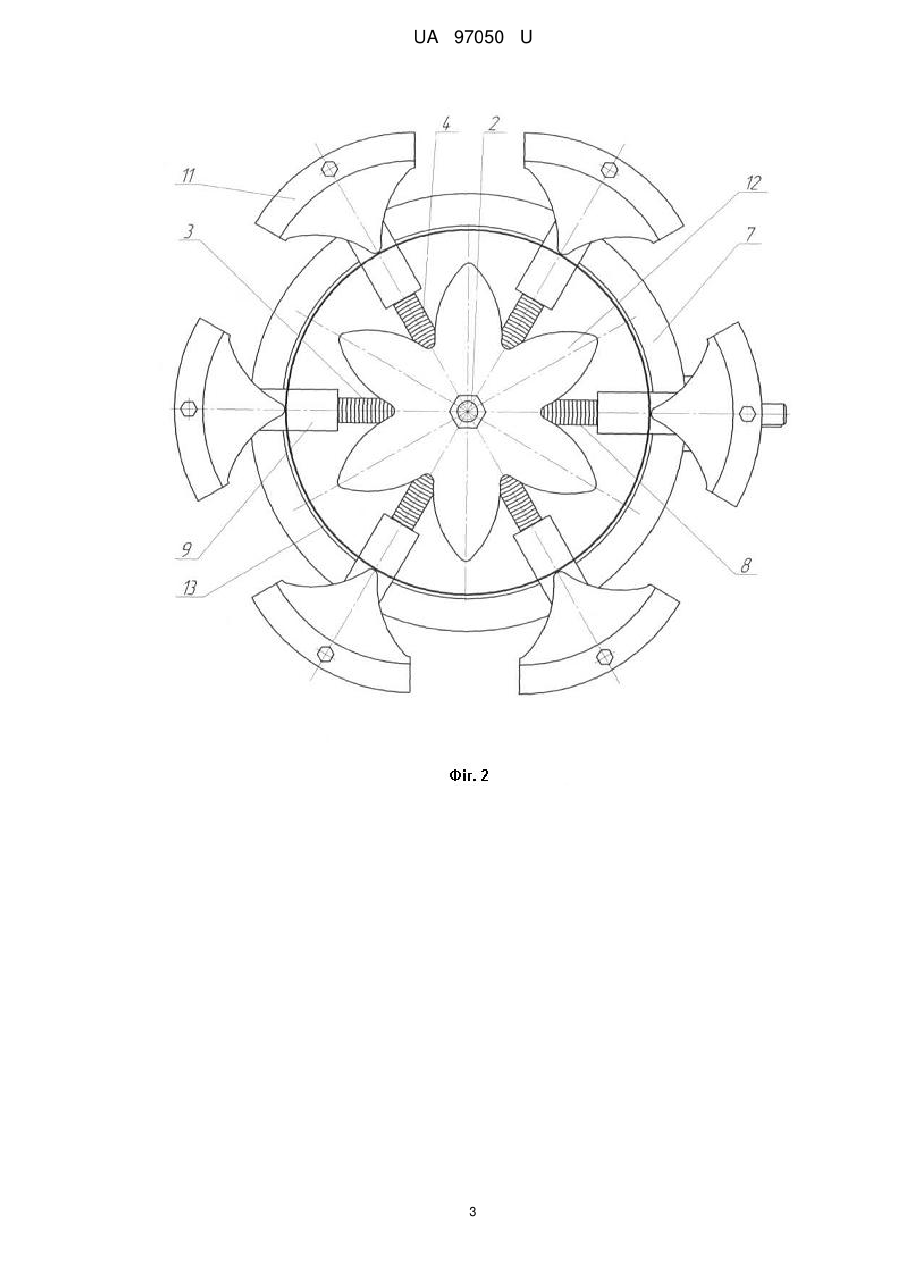

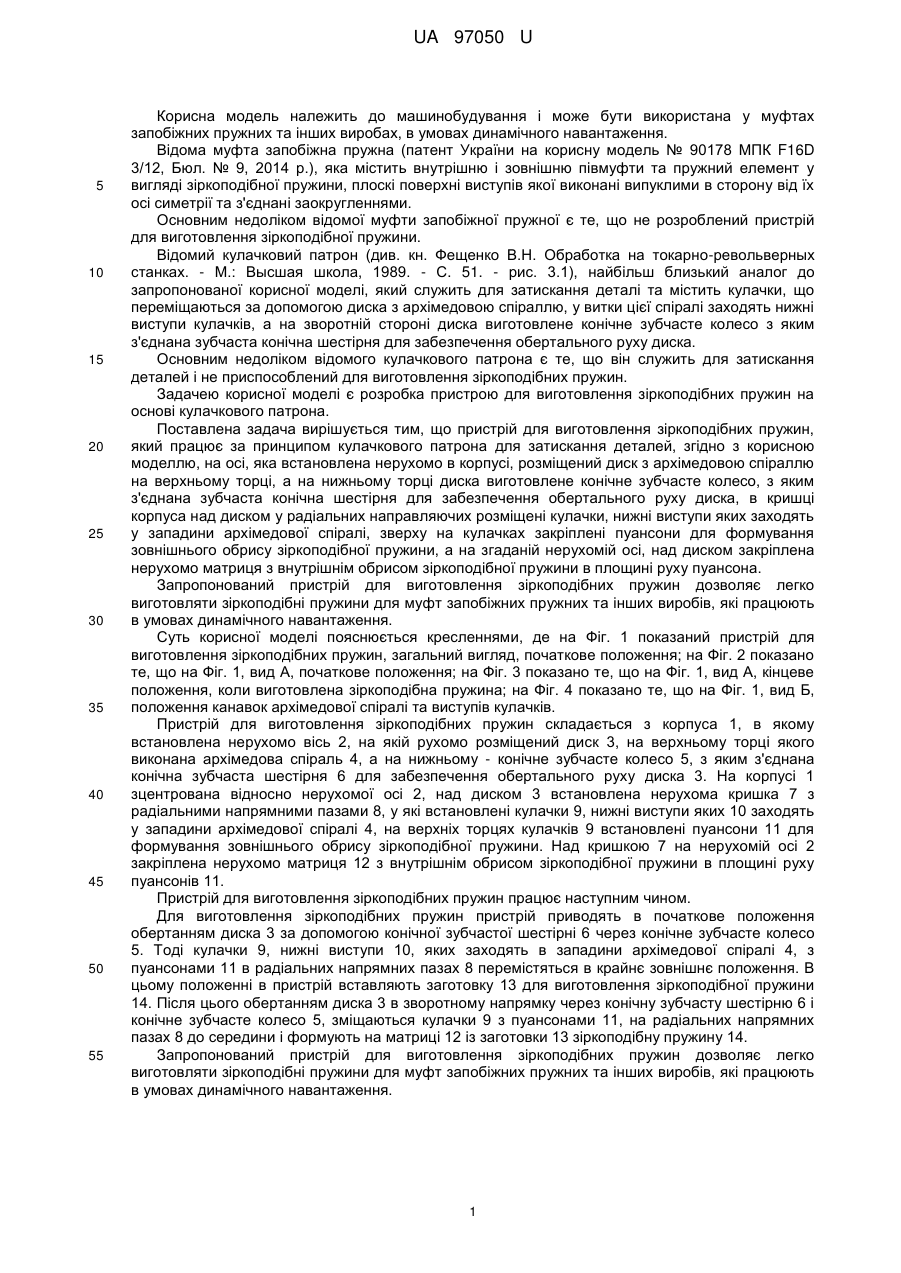

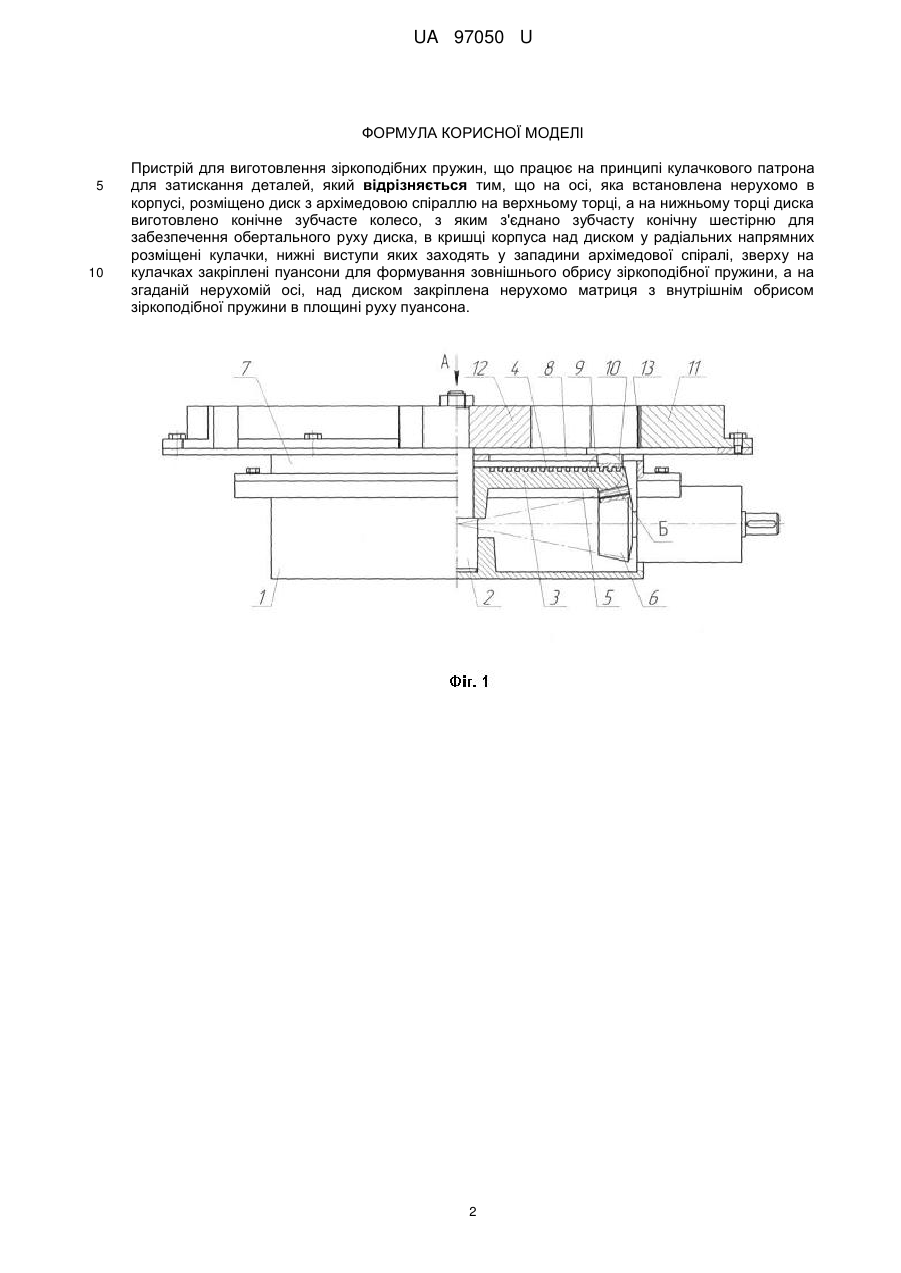

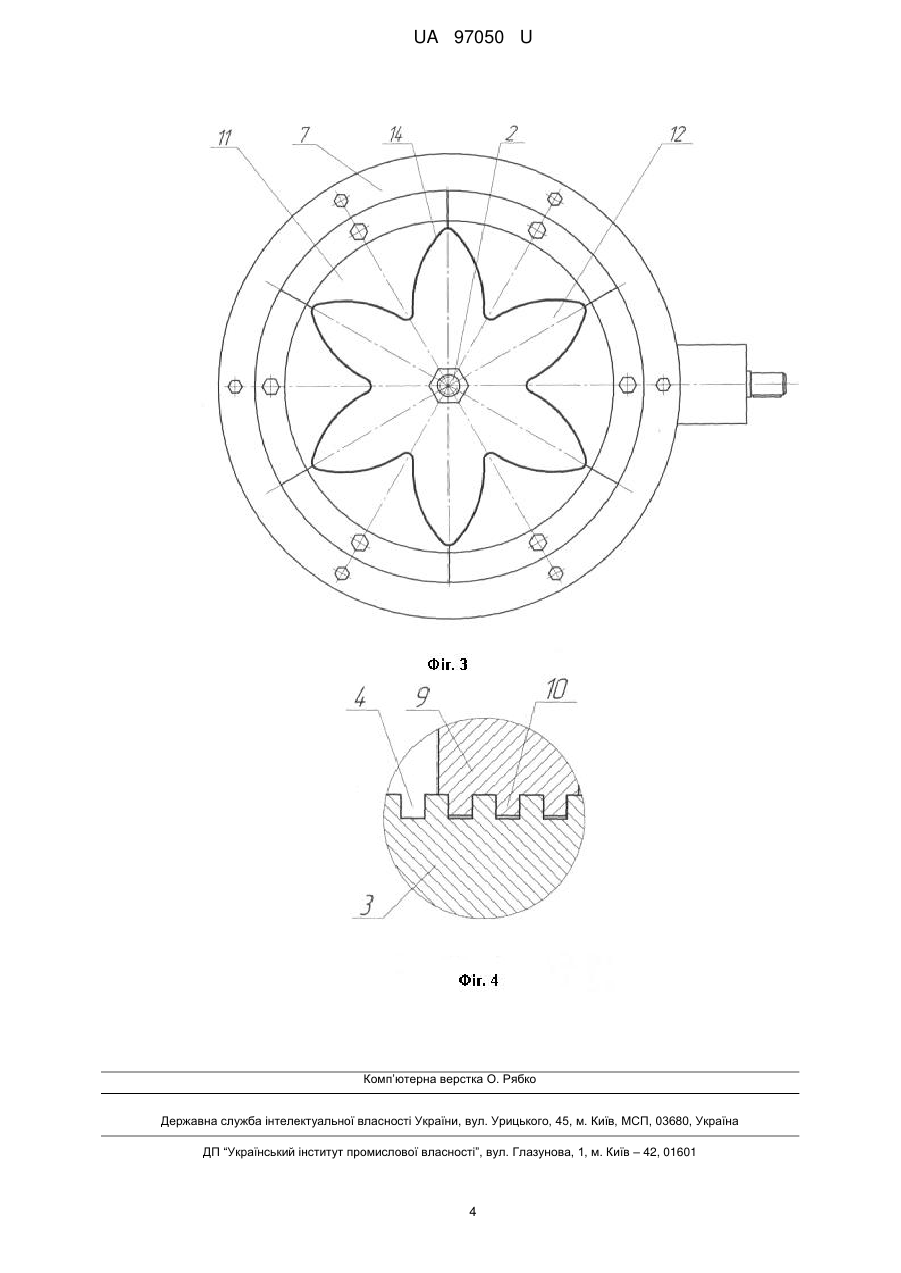

Реферат: Пристрій для виготовлення зіркоподібних пружин працює за принципом кулачкового патрона для затискання деталей. На осі, яка встановлена нерухомо в корпусі, розміщений диск з архімедовою спіраллю на верхньому торці. На нижньому торці диска виготовлено конічне зубчасте колесо, з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска. В кришці корпуса над диском у радіальних напрямних розміщені кулачки, нижні виступи яких заходять у западини архімедової спіралі, зверху на кулачках закріплені пуансони для формування зовнішнього обрису зіркоподібної пружини. На згаданій нерухомій осі, над диском закріплена нерухомо матриця з внутрішнім обрисом зіркоподібної пружини в площині руху пуансона. UA 97050 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ ЗІРКОПОДІБНИХ ПРУЖИН UA 97050 U UA 97050 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана у муфтах запобіжних пружних та інших виробах, в умовах динамічного навантаження. Відома муфта запобіжна пружна (патент України на корисну модель № 90178 МПК F16D 3/12, Бюл. № 9, 2014 р.), яка містить внутрішню і зовнішню півмуфти та пружний елемент у вигляді зіркоподібної пружини, плоскі поверхні виступів якої виконані випуклими в сторону від їх осі симетрії та з'єднані заокругленнями. Основним недоліком відомої муфти запобіжної пружної є те, що не розроблений пристрій для виготовлення зіркоподібної пружини. Відомий кулачковий патрон (див. кн. Фещенко В.Н. Обработка на токарно-револьверных станках. - М.: Высшая школа, 1989. - С. 51. - рис. 3.1), найбільш близький аналог до запропонованої корисної моделі, який служить для затискання деталі та містить кулачки, що переміщаються за допомогою диска з архімедовою спіраллю, у витки цієї спіралі заходять нижні виступи кулачків, а на зворотній стороні диска виготовлене конічне зубчасте колесо з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска. Основним недоліком відомого кулачкового патрона є те, що він служить для затискання деталей і не приспособлений для виготовлення зіркоподібних пружин. Задачею корисної моделі є розробка пристрою для виготовлення зіркоподібних пружин на основі кулачкового патрона. Поставлена задача вирішується тим, що пристрій для виготовлення зіркоподібних пружин, який працює за принципом кулачкового патрона для затискання деталей, згідно з корисною моделлю, на осі, яка встановлена нерухомо в корпусі, розміщений диск з архімедовою спіраллю на верхньому торці, а на нижньому торці диска виготовлене конічне зубчасте колесо, з яким з'єднана зубчаста конічна шестірня для забезпечення обертального руху диска, в кришці корпуса над диском у радіальних направляючих розміщені кулачки, нижні виступи яких заходять у западини архімедової спіралі, зверху на кулачках закріплені пуансони для формування зовнішнього обрису зіркоподібної пружини, а на згаданій нерухомій осі, над диском закріплена нерухомо матриця з внутрішнім обрисом зіркоподібної пружини в площині руху пуансона. Запропонований пристрій для виготовлення зіркоподібних пружин дозволяє легко виготовляти зіркоподібні пружини для муфт запобіжних пружних та інших виробів, які працюють в умовах динамічного навантаження. Суть корисної моделі пояснюється кресленнями, де на Фіг. 1 показаний пристрій для виготовлення зіркоподібних пружин, загальний вигляд, початкове положення; на Фіг. 2 показано те, що на Фіг. 1, вид А, початкове положення; на Фіг. 3 показано те, що на Фіг. 1, вид А, кінцеве положення, коли виготовлена зіркоподібна пружина; на Фіг. 4 показано те, що на Фіг. 1, вид Б, положення канавок архімедової спіралі та виступів кулачків. Пристрій для виготовлення зіркоподібних пружин складається з корпуса 1, в якому встановлена нерухомо вісь 2, на якій рухомо розміщений диск 3, на верхньому торці якого виконана архімедова спіраль 4, а на нижньому - конічне зубчасте колесо 5, з яким з'єднана конічна зубчаста шестірня 6 для забезпечення обертального руху диска 3. На корпусі 1 зцентрована відносно нерухомої осі 2, над диском 3 встановлена нерухома кришка 7 з радіальними напрямними пазами 8, у які встановлені кулачки 9, нижні виступи яких 10 заходять у западини архімедової спіралі 4, на верхніх торцях кулачків 9 встановлені пуансони 11 для формування зовнішнього обрису зіркоподібної пружини. Над кришкою 7 на нерухомій осі 2 закріплена нерухомо матриця 12 з внутрішнім обрисом зіркоподібної пружини в площині руху пуансонів 11. Пристрій для виготовлення зіркоподібних пружин працює наступним чином. Для виготовлення зіркоподібних пружин пристрій приводять в початкове положення обертанням диска 3 за допомогою конічної зубчастої шестірні 6 через конічне зубчасте колесо 5. Тоді кулачки 9, нижні виступи 10, яких заходять в западини архімедової спіралі 4, з пуансонами 11 в радіальних напрямних пазах 8 перемістяться в крайнє зовнішнє положення. В цьому положенні в пристрій вставляють заготовку 13 для виготовлення зіркоподібної пружини 14. Після цього обертанням диска 3 в зворотному напрямку через конічну зубчасту шестірню 6 і конічне зубчасте колесо 5, зміщаються кулачки 9 з пуансонами 11, на радіальних напрямних пазах 8 до середини і формують на матриці 12 із заготовки 13 зіркоподібну пружину 14. Запропонований пристрій для виготовлення зіркоподібних пружин дозволяє легко виготовляти зіркоподібні пружини для муфт запобіжних пружних та інших виробів, які працюють в умовах динамічного навантаження. 1 UA 97050 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для виготовлення зіркоподібних пружин, що працює на принципі кулачкового патрона для затискання деталей, який відрізняється тим, що на осі, яка встановлена нерухомо в корпусі, розміщено диск з архімедовою спіраллю на верхньому торці, а на нижньому торці диска виготовлено конічне зубчасте колесо, з яким з'єднано зубчасту конічну шестірню для забезпечення обертального руху диска, в кришці корпуса над диском у радіальних напрямних розміщені кулачки, нижні виступи яких заходять у западини архімедової спіралі, зверху на кулачках закріплені пуансони для формування зовнішнього обрису зіркоподібної пружини, а на згаданій нерухомій осі, над диском закріплена нерухомо матриця з внутрішнім обрисом зіркоподібної пружини в площині руху пуансона. 2 UA 97050 U 3 UA 97050 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
