Пляшка для напоїв

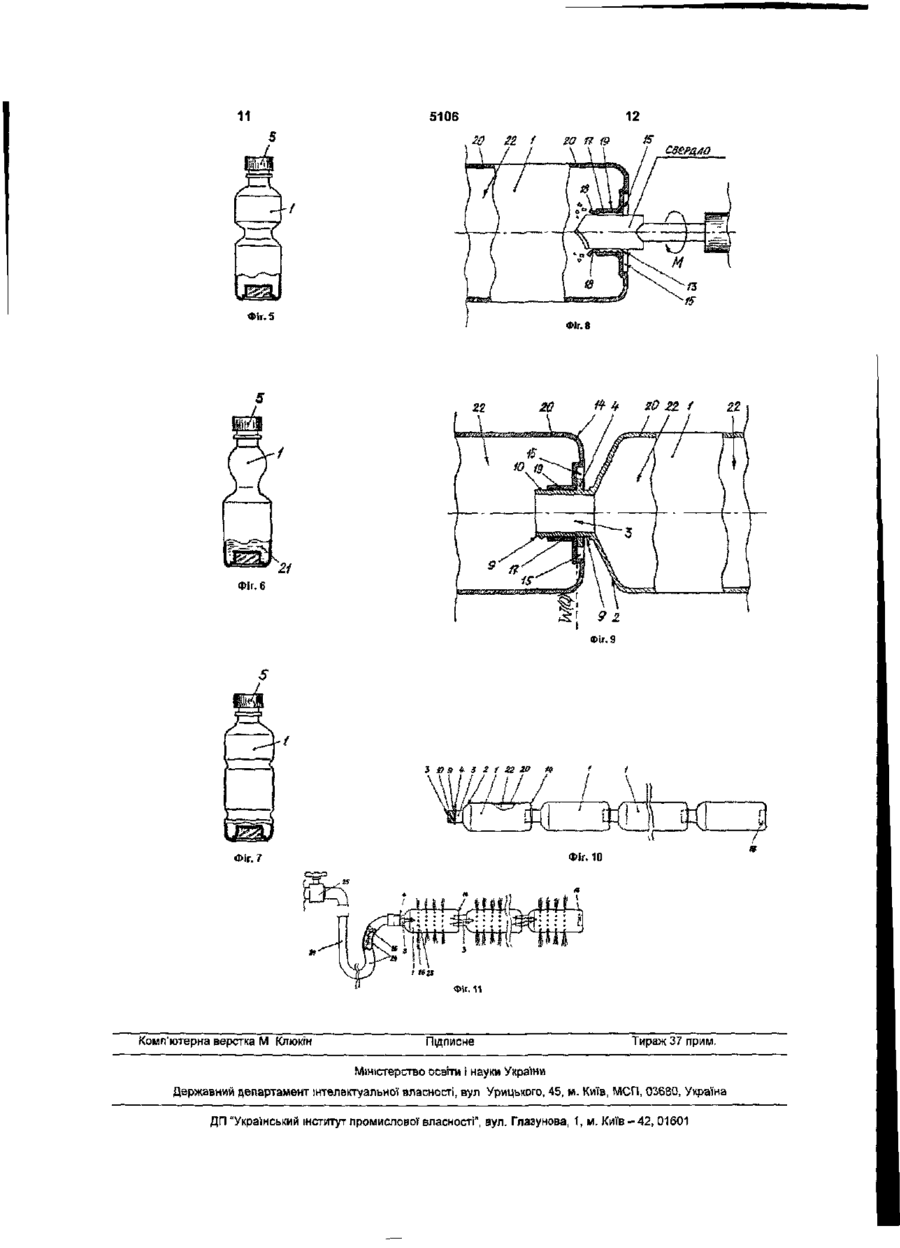

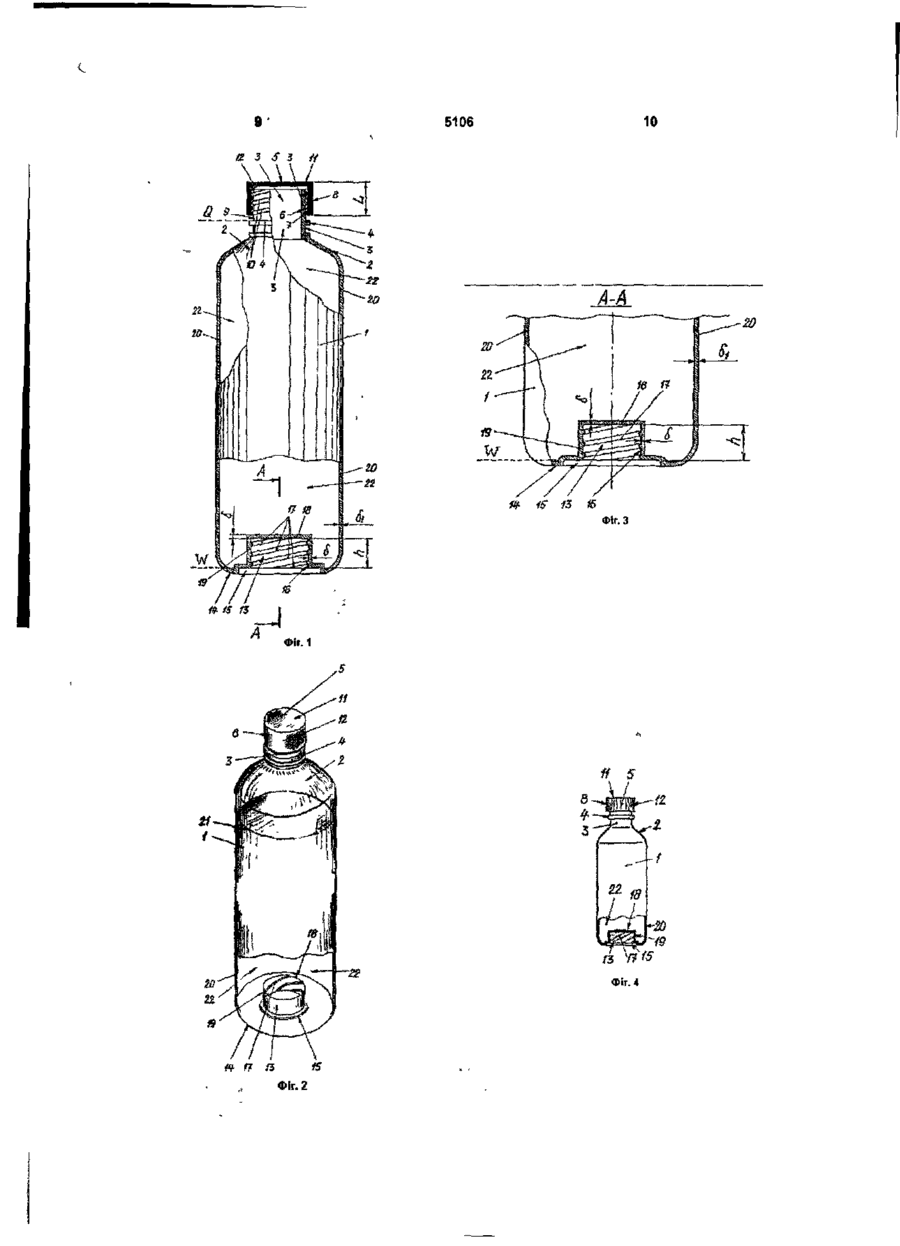

1. Пляшка для напоїв, що містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом та кришку з різзю, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступною над поверхнею торцевої частини корпусу, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різь, що відповідає різі, яка виконана на кришці, бурт виконано розміщеним за різзю між крайнім нижнім витком та торцевою частиною корпусу, причому торцева поверхня кришки виконана пласкою або будь-якої Іншої форми, на зовнішній поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, корпус та кришка виконані з пластмаси або будьякого іншого полімерного матеріалу, яка відрізняється тим, що вона містить заглиблення, виконане на протилежній відносно заливної горловини торцевій частині корпусу, направлене усере Корисна модель відноситься до галузі задоволення життєвих потреб людини, зокрема, до пляшок, а саме, до пляшок для напоїв. Відома ємність для рідких харчових продуктів, що містить корпус, виконаний герметичним, заливну горловину, виконану на корпусі, що закривається кришкою або пробкою, при цьому на зовнішній поверхні корпуса виконані декоративні елементи, що виступають над поверхнею корпуса, на зовнішній поверхні корпуса нанесені або написи, або малюнки, або комбінація графічних елементів, що дину корпусу, на зазначеній торцевій частині корпусу в районі входу в заглиблення виконана площадка, при цьому корпус виконано циліндричної або будь-якої іншої форми в плані, на зовнішній поверхні заглиблення виконана різь, що аналогічна різі, яка виконана на кришці, форма та габарити зазначеного заглиблення аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконане глибиною, не меншою від величини бокових стінок зазначеної кришки, причому торцева поверхня заглиблення виконана пласкої або будь-якої іншої форми, товщина стінок, що утворюють зазначене заглиблення, виконана не меншою від товщини стінок корпусу. 2. Пляшка для напоїв за п. 1, яка відрізняється тим, що заглиблення виконане або по подовжній осі корпусу, або паралельно зазначеній подовжній осі корпусу. 3. Пляшка для напоїв за п. 1, яка відрізняється тим, що площина площадки, яка виконана на торцевій частині корпусу в районі входу в заглиблення, перпендикулярна подовжній осі зазначеного заглиблення. 4 Пляшка для напоїв за п. 1, яка відрізняється тим, що кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпусу, або з будь-якого іншого матеріалу. 5 Пляшка для напоїв за п. 1, яка відрізняється тим, що корпус виготовлений або з прозорого матеріалу, або з непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого. відрізняються за формою і кольорами, причому декоративні виступи на поверхні виконані розташованими в площині, перпендикулярної поздовжньої осі корпуса згаданої ємності ЇМ. До недоліків відомої ємності для рідких харчових продуктів відноситься те, що вона не несе більше ніяких функцій, крім, як функції ємності для зберігання рідких харчових продуктів. Відома пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різь СО о 5106 бою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпуса, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою, причому площина бурта перпендикулярна подовжній ОСІ заливної горловини 121 До недоліків відомої пляшки для напоїв відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, для мінеральної води або будь-яких безалкогольних напоїв Найбільш близьким технічним рішенням, як по суті, так і за результатом, що досягається, яке обрано за прототип, є пляшка для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпуса, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнімнижнім витком та торцевою частиною корпуса, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на ЗОВНІШНІЙ поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, а корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу /З/. До недоліків відомої пляшки для напоїв, яка обрана за прототип, відноситься те, що вона виконує тільки функції тари для зберігання рідких речовин, наприклад, мінеральної води або будь-яких інших безалкогольних напоїв. В основу корисної моделі покладена задача шляхом зміни конструкції пляшки для напоїв забезпечити розширення її функцій та можливостей. Суть корисної моделі в пляшці для напоїв, яка містить корпус з виконаною на ньому на одній з торцевих частин заливною горловиною і буртом, та кришку з різьбою, виконаною на внутрішній поверхні бокових стінок, при цьому заливна горловина виконана виступаючою над поверхнею торцевої частини корпуса, заливна горловина виконана циліндричної форми, на бічній поверхні заливної горловини виконана різьба, що відповідає різьбі, яка виконана на кришці, бурт виконано розміщеним за різьбою між крайнім нижнім витком та торцевою частиною корпуса, причому торцева поверхня кришки виконана пласкою або будь-якої іншої форми, на ЗОВНІШНІЙ поверхні бокових стінок кришки виконана насічка або елементи будь-якої іншої фактури, площина бурта перпендикулярна подовжній осі заливної горловини, а корпус та кришка виконані з пластмаси або будь-якого іншого полімерного матеріалу, полягає в тому, що на протилежній, відносно заливної горловини, торцевій частині корпуса виконане заглиблення, направлене усередину корпусу, на зазначеній торцевій частині корпуса в районі входу в заглиблення виконана площадка Суть корисної моделі полягає і в тому, що корпус виконано циліндричної або будьякої іншої форми в плані, на ЗОВНІШНІЙ поверхні заглиблення виконана різьба, що аналогічна різьбі, яка виконана на кришці, форма та габарити зазначеного заглиблення аналогічні формі та габаритам внутрішньої поверхні кришки, заглиблення виконане глибиною не менше величини бокових стінок зазначеної кришки Суть корисної моделі полягає також і в тому, що торцева поверхня заглиблення виконана пласкої або будь-якої іншої" форми, товщина стінок, що створюють зазначене заглиблення, виконана не менше товщини стінок корпуса, заглиблення виконане або по подовжній осі корпуса, або паралельно зазначеній подовжній осі корпуса, площина площадки, яка виконана на торцевій частині корпуса в районі входу в заглиблення, перпендикулярна подовжній осі зазначеного заглиблення, кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпуса, або з будь-якого іншого матеріалу, а корпус виготовлений або з прозорого матеріалу, або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого Порівняльний аналіз технічного рішення з прототипом показує, що пляшка для напоїв, яка заявляється, відрізняється тим, що вона містить заглиблення, виконане на протилежній, відносно заливної горловини, торцевій частині корпуса, направлене усередину корпусу, на зазначеній торцевій частині корпуса в районі входу в заглиблення виконана площадка, при цьому корпус виконано циліндричної або будь-якої іншої форми в плані, на ЗОВНІШНІЙ поверхні заглиблення виконана різьба, що аналопчна різьбі, яка виконана на кришці, форма та габарити зазначеного заглиблення аналогічні формі та габаритам внутрішньої" поверхні кришки, заглиблення виконане глибиною не менше величини бокових стінок зазначеної кришки, причому торцева поверхня заглиблення виконана пласкої або будь-якої іншої форми, товщина стінок, що створюють зазначене заглиблення, виконана не менше товщини стінок корпуса, заглиблення виконане або по подовжній осі корпуса, або паралельно зазначеній подовжній осі корпуса, а площина площадки, яка виконана на торцевій частині корпуса в районі входу в заглиблення, перпендикулярна подовжній осі зазначеного заглиблення, кришка виготовлена або з матеріалу, який є аналогічним матеріалу корпуса, або з будь-якого іншого матеріалу, а корпус виготовлений або з прозорого матеріалу, або непрозорого матеріалу, або кольорового матеріалу -прозорого або непрозорого Таким чином, пляшка для напоїв, яка заявляється, відповідає критерію винаходу «новизна» Суть корисної моделі пояснюється за допомогою ілюстрацій, де на фіг 1 представлена конструктивно-компонувальна схема пляшки для напоїв, яка заявляється, на фіг 2 показаний загальний вигляд пляшки для напоїв, яка заявляється, на фіг 3 представлене заглиблення в переріз А-А, на фіг 4-7 показані варіанти конструктивного виконання корпусу пляшки для напоїв, яка заявляється, на фіг 8 показана схема убирання торцевої частини заглиблення, на фіг 9 показана схема з'єднання двох пляшок, конструкція яких заяв 5106 з'єднання двох пляшок, конструкція яких заявляється, на фіг 10 показана схема з'єднання N пляшок, конструкція яких заявляється, у магістраль підведення рідини (наприклад, води), на фіг 11 показана схема виконання поливу з використанням магістралі, що створена зі з'єднаних між собою пляшок для напоїв, конструкція яких заявляється Пляшка для напоїв містить (як варіант конструктивного ви конання) (див фіг 1-2) корпус 1 з виконаною на ньому на одній з торцевих частин 2 заливною горловиною 3 і буртом 4, та кришку 5 з різьбою 6, виконаною на внутрішній поверхні 7 бокових стінок 8 Конструктивно заливна горловина 3 виконана виступаючою над поверхнею торцевої частини (позиція 2) корпуса 1 (див фіг 1-2) Заливна горловина 3 конструктивно виконана циліндричної форми (див фіг 1-2) На бічній поверхні 9 заливної горловини 3 виконана різьба 10, що відповідає різьбі 6, яка виконана на кришці 5 Бурт 4 конструктивно виконано розміщеним за різьбою 10 між крайнім нижнім витком та зовнішньою поверхнею торцевої частини (позиція 2) корпуса 1 Корпус 1 виконано циліндричної або будь-якої іншої форми в плані (див фіг 4-7) Торцева поверхня 11 кришки 5 виконана пласкою або будь-якої іншої форми На ЗОВНІШНІЙ поверхні бокових стінок 8 кришки 5 виконана насічка 12 або елементи будь-якої іншої фактури Конструктивно площина Q бурта 4 перпендикулярна ПОДОВЖНІЙ осі заливної горловини 3 Пляшка для напоїв також містить заглиблення 13, виконане на протилежній відносно заливної горловини 3, торцевій частині (позиція 14) корпуса 1, направлене усередину корпусу 1 (див фіг 1) На зазначеній торцевій частині 14 корпуса 1 в районі входу в заглиблення 13 виконана площадка 15 (див фіг 12) Конструктивно на ЗОВНІШНІЙ поверхні 16 заглиблення 13 виконана різьба 17, що аналогічна різьбі 6, яка виконана на кришці 5 Форма та габарити зазначеного заглиблення 13 аналогічні формі та габаритам внутрішньої поверхні 7 кришки 5 Заглиблення 13 технологічно виконане глибиною h не менше величини L бокових стінок 8 зазначеної кришки 5 Торцева поверхня 18 заглиблення 13 виконана пласкої або будь-якої іншої форми Товщина б стінок 19 що створюють зазначене заглиблення 13, виконана не менше товщини 5і стінок 20 корпуса 1 Конструктивно заглиблення 13 виконане або по подовжній осі корпуса 1 або паралельно зазначеній подовжній осі корпуса 1 Конструктивно площина W площадки 15 яка виконана на торцевій частині 14 корпуса 1 в районі входу в заглиблення 13, перпендикулярна подовжній осі зазначеного заглиблення 13 Технологічно корпус 1 та кришка 5 виконані з пластмаси або будь-якого іншого полімерного матеріалу Технологічно кришка 5 виготовлена або з матеріалу, який є аналогічним матеріалу корпуса 1 або з будь-якого іншого матеріалу а корпус 1 виготовлений або з прозорого матеріалу, або непрозорого матеріалу, або кольорового матеріалу - прозорого або непрозорого Пляшка для напоїв експлуатується наступним чином Попередньо виготовляють корпус 1 та кришку 5 з різьбою 6 (виконаною на внутрішній поверхні 7 бокових стінок 8) Корпус виготовляють будь-якої форми в плані (див фіг 4-7) На корпусі 1 також виготовляють (на одній з торцевих частин 2) заливну горловину 3, на якій, у свою чергу, виготовляють бурт 4 (див фіг 1) На другій торцевій частині 14 корпуса 1, що є протилежною відносно заливної горловини 3 виготовляють заглиблення 13 на якому, у свою чергу, виготовляють різьбу 17 (див фіг 1 та фіг 3) що аналогічна різьбі 6, яка виконана на кришці 5 Заглиблення 13 виконують так, щоб воно було направлене усередину корпусу 1 (див фіг 1 та фіг 2-3) Також на зазначеній торцевій частині 14 корпуса 1 (в районі входу в заглиблення 13) виконують площадку 15 (див фіг 13) Площину W площадки 15, яку виконують на торцевій частині 14 корпуса 1 в районі входу в заглиблення 13, технологічно виконують перпендикулярно подовжній осі зазначеного заглиблення 13 (див фіг 1, фіг 3 та фіг 9) Форму та габарити зазначеного заглиблення 13 виконують аналогічними формі та габаритам внутрішньої поверхні 7 кришки 5 Заглиблення 13 технологічно виконують глибиною h не менше величини L бокових стінок 8 зазначеної кришки 5 (див фіг 3) Торцеву поверхню 18 заглиблення 13 виконують пласкої або будь-якої іншої форми (див фіг 1 та фіг 3) Товщину 5 стінок 19, що створюють зазначене заглиблення 13, виконують не менше товщини 5і стінок 20 корпуса 1 (див фіг 1 та фіг 3) Конструктивно заглиблення 13 виконують або по подовжній осі корпуса 1 (див фіг 1 та фіг 3), або паралельно зазначеній подовжній осі корпуса 1 Технологічно корпус 1 (з розміщеними на ньому конструктивними елементами 3,4, 10, 13, 18 і 19) та кришку 5 (з конструктивними елементами 6, 8 111) виконують з пластмаси або будь-якого іншого полімерного матеріалу, при цьому кришку 5 виготовляють або з матеріалу, який є аналогічним матеріалу корпуса 1, або з будь-якого іншого матеріалу Корпус 1 виготовляють або з прозорого матеріалу, або непрозорого матеріалу або кольорового матеріалу - прозорого або непрозорого ном Використовують пляшку для напоїв таким чи Попередньо заповнюють пляшку, яка заявляється будь-яким видом напою (позиція 21 див фіг 2 та фіг 4), наприклад, газованою водою безалкогольним напоєм, пивом Заповнення внутрішньої порожнини (поз 22) корпусу 1 пляшки здійснюють у заводських умовах Після заповнення рідиною (поз 21) внутрішньої порожнини (поз 22) корпусу 1 пляшки її закривають кришкою 5 шляхом нагвинчування кришки 5 по різьбі 10 (що виконана на заливній горловині 3) до торкання відкритою частиною кришки 5 бурта 4, який виконано на ЗОВНІШНІЙ (бічній) поверхні 9 зазначеної заливної горловини З Для доступу до наповнювача (позиція 21) пляшки виконують операції щодо відкручування кришки 5 (до повного зняття її з заливної горловини 3) Напій (позиція 21) випивають, звільняючи внутрішню порожнину 22 корпусу 1 пляшки Після ЦЬОГО пляшку можна використовувати для інших цілей, наприклад, для створення магістралі підведення води до 5106 сільськогосподарських рослин або дерев Для використання пляшки для напоїв в іншому призначенні (ніж ємність для зберігання напоїв або будь-яких інших рідких речовин), висвердлюють (М) свердлом (або пробивають) торцеву поверхню 18 заглиблення 13 (див фіг 8) Потім ввертають заливну горловину 3 однієї пляшки в заглиблення 13 іншої пляшки до щільного прилягання верхньої поверхні бурта 4 до площадки 15, що виконана на нижній торцевій частині 14 корпуса 1 (до стикування площин W і Q) При загвинчуванні заливної горловини 3 в заглиблення 13, витки різьби 10 (що виконані на бічній поверхні 9 заливної горловини 3), входять у ВІДПОВІДНІ витки різьби 17 (що виконана на ЗОВНІШНІЙ поверхні 16 зазначеного заглиблення 13 )(див фіг 9 та фіг 10) При цьому з'єднання пляшок буде герметичним (за умови щільного прилягання верхньої поверхні бурта 4 до площадки 15, що виконана на нижній торцевій частині 14 корпуса 1)(див фіг 9), а внутрішні порожнини 22 обох корпусів 1 будуть створювати єдину порожнину через вузол з'єднання заливної горловини 3 з заглибленням 13 (див фіг 9) При з'єднанні вищезазначеним чином більше двох корпусів 1 пляшок, наприклад, N корпусів 1 пляшок (при N=2 чи N>2), створюється магістраль (див фіг 10) підведення рідкої речовини, наприклад, води, для поливу саду, городу, або для інших цілей Для здійснення поливу в стінках 20 корпуса 1 роблять отвори (поз 23) (див фіг 11) Для поливу з'єднують магістраль (що зібрана з пляшок, які з'єднані між собою вищеописаним способом) за допомогою шланга 24 з системою водопостачання 25, при цьому один з КІНЦІВ шлангу 24 закріплюють на заливній горловині 3 корпуса 1 пляшки, яка є першою в ланцюгу магістралі (див фіг 11) Після цього відкривають систему водопостачання 25 і по шлангу 24 подають воду (позиція 26) на вхід магістралі, що зібрана з пляшок, які 8 з'єднані між собою вищеописаним способом (див фіг 10-11) Вода заходить у внутрішню порожнину 22 корпуса 1 передньої пляшки і через вузол з'єднання (див фіг 9) потрапляє до внутрішньої порожнини 22 наступної пляшки Почергово заповнюються всі пляшки, що з єднані в магістраль підведення води При цьому через отвори 23 в стінках 20 корпуса 1 вода потрапляє зовні корпусу I пляшки Таким чином робиться полив Як варіант конструктивного виконання остання в магістралі пляшка може бути як з порушеною торцевою поверхнею 18 заглиблення 13 (див фіг 8), так і з цілою торцевою поверхнею 18 заглиблення 13 (див фіг 1-3) Іншим варіантом використання пляшок може бути з'єднання їх таким чином, щоб був створений пліт У цьому випадку заливна горловина 3 передньої пляшки закривається кришкою 5, а остання пляшка загвинчується з непорушеною торцевою поверхнею 18 заглиблення 13 При цьому магістралі, з яких створений пліт, з'єднуються між собою у горизонтальній або інших площинах Підвищення ефективності застосування пляшки для напоїв, яка заявляється, у порівнянні з прототипом, досягається за рахунок забезпечення розширення її функцій та можливостей шляхом виконання зі з'єднаних між собою (певним чином) пляшок магістралі для підведення рідини (наприклад, води) до споживачів Джерела інформації 1 Журнал "Натали", декабрь 2000 г Издательство АО "Блщ-Информ", Киев, стор 173 аналог 2 Журнал "Натали", декабрь 2000 г, Издательство АО "Блщ-Информ", Киев, стор 139 - аналог 3 Журнал "Афиша", м Київ, № 4, 2002, стор I 1 - прототип 9 & 3 10 5106 S 3 И Pf- 1$ ІЗ іб Фіг. З Фіг. 1 11 5 11 5106 20 v 22 ; .:. 7 Фіг. 5 Фіг. 8 Фіг. 6 З 0 9 # S 2 f 22 2O // Фіг. 7 Комп'ютерна верстка М Клюкін I \ ФІГ. 10 Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
