Двері розсувні

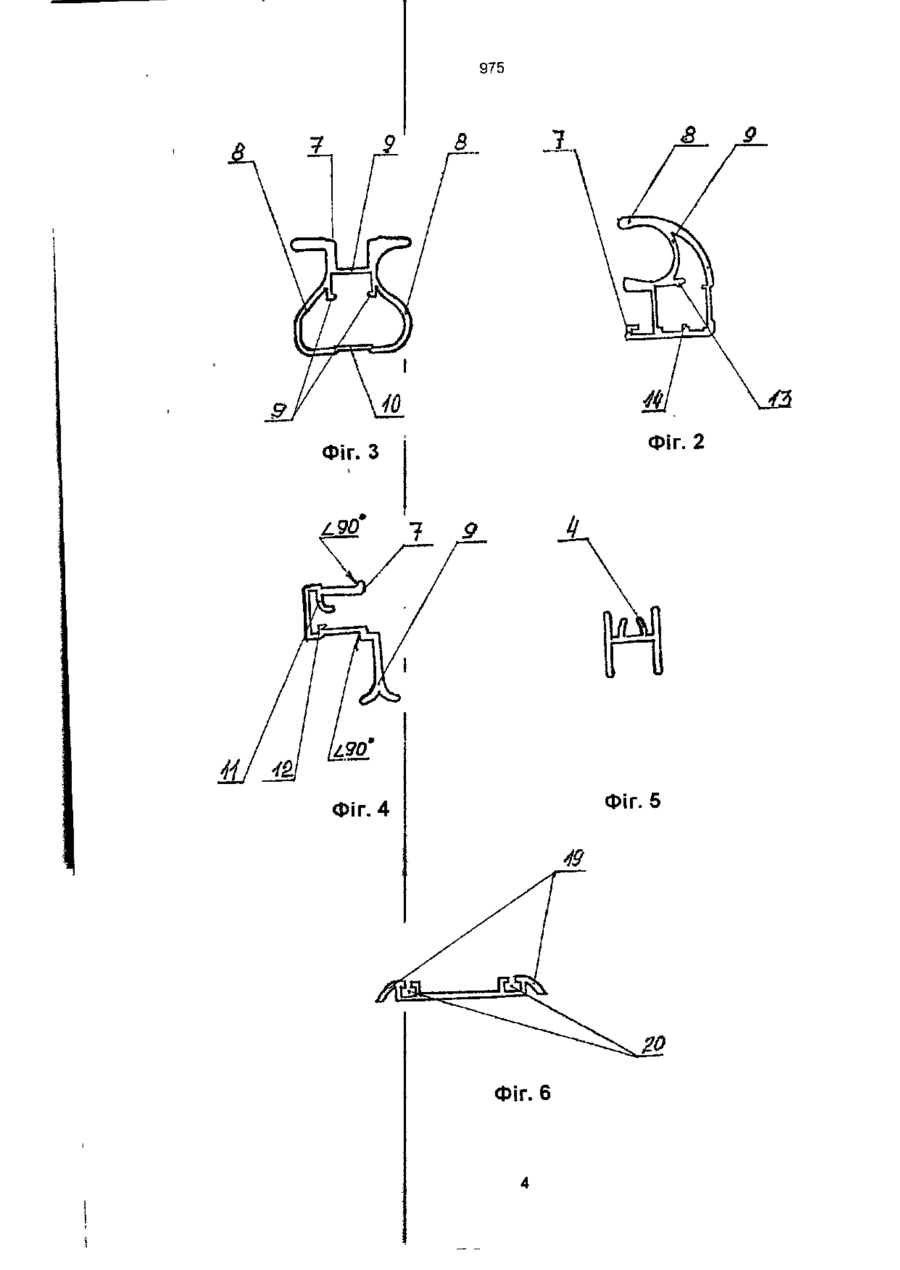

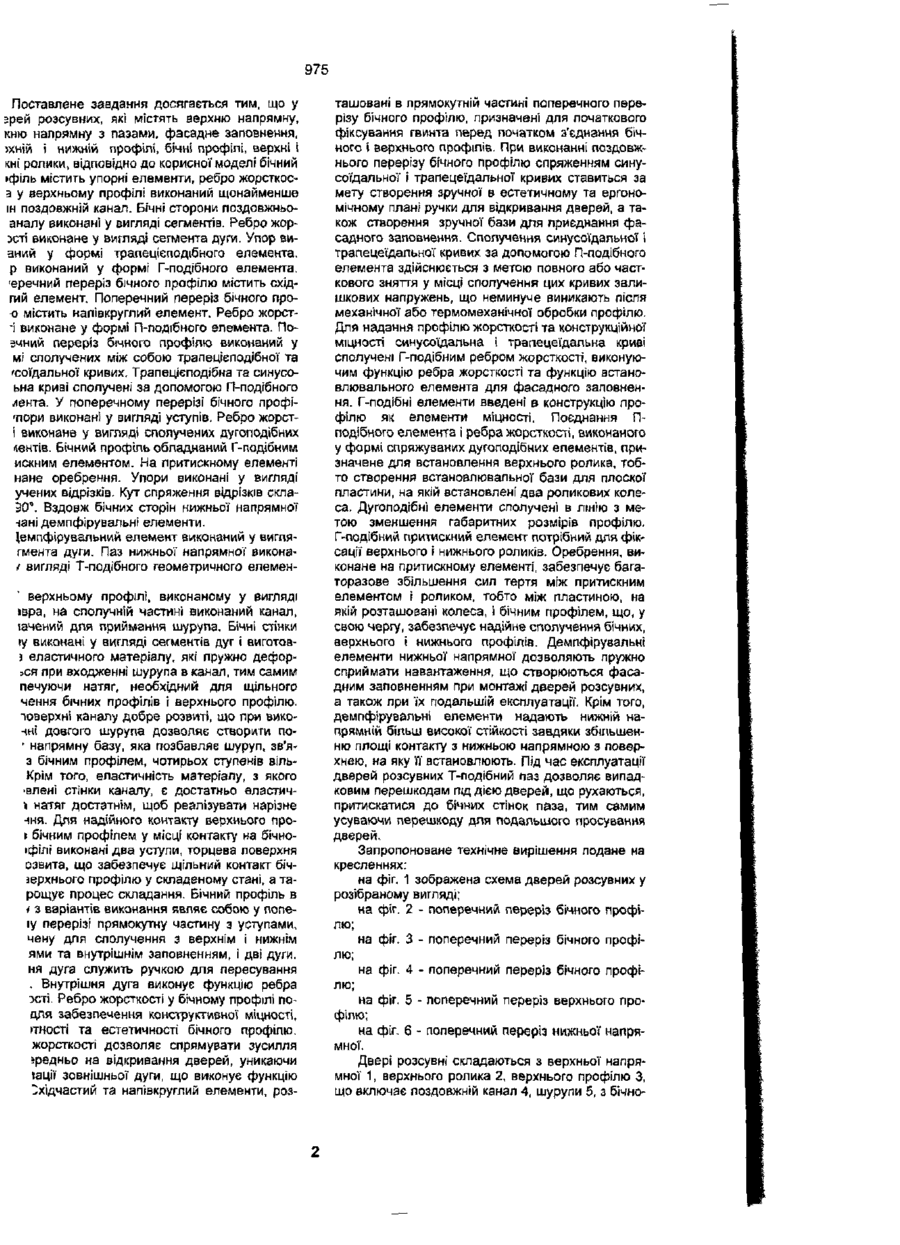

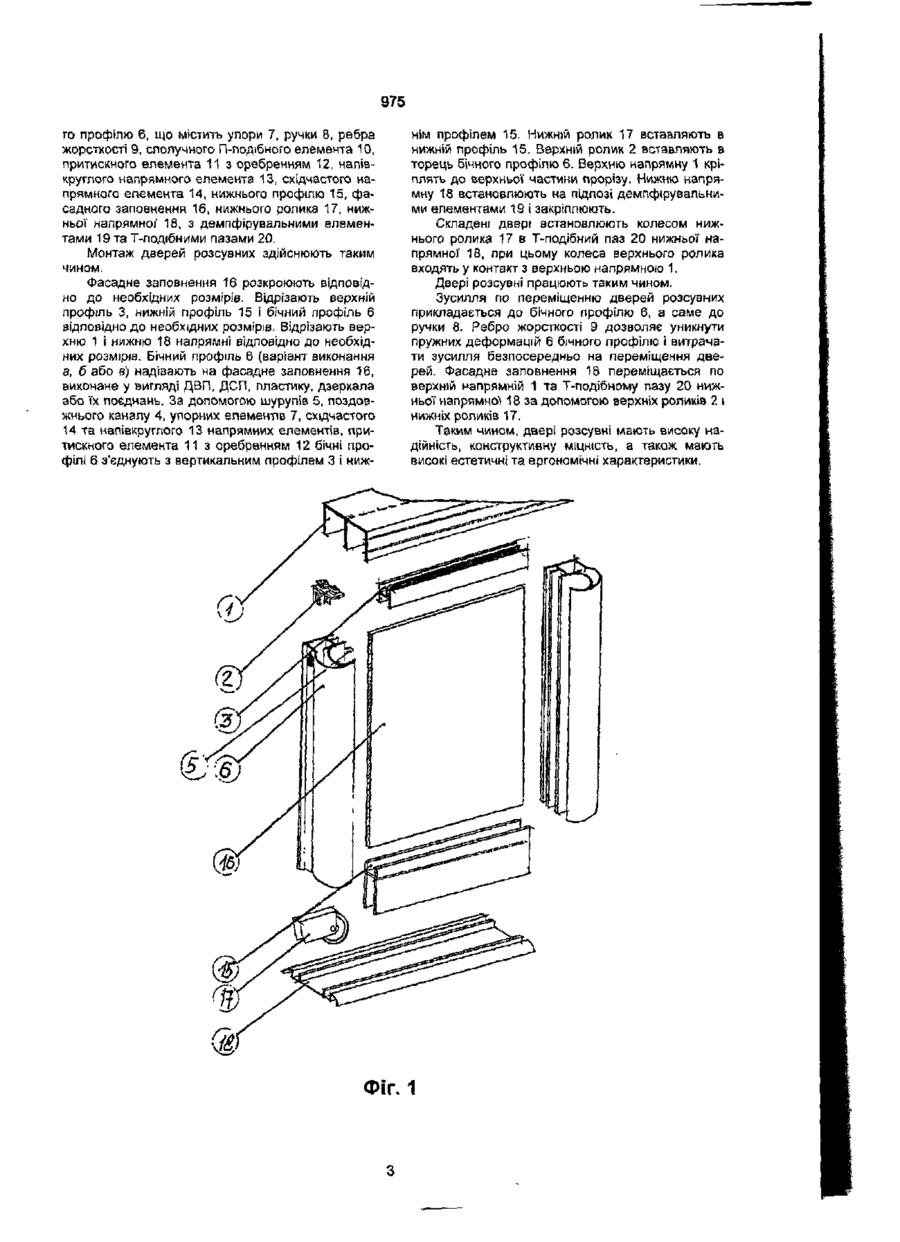

1. Двері розсувні, що містять верхню напрямну, нижню напрямну з пазами, фасадне заповнення, верхній і нижній профілі, бічний профіль, верхній І нижній ролики, які відрізняються тим, що бічний профіль містить упори і ребро жорсткості, а верхній профіль виконаний щонайменше з одним поздовжнім каналом. 2. Двері розсувні за п. 1, які відрізняються тим, що бічні сторони поздовжнього каналу виконані у вигляді сегментів дуги. 3. Двері розсувні за пп. 1, 2, які відрізняються тим, що ребро жорсткості виконано у вигляді сегмента дуги. 4. Двері розсувні за одним з пп. 1-3, які відрізняються тим, що упори виконані у формі трапецієподібного елемента. 5. Двері розсувні за одним з пп. 1-4, які відрізняються тим, що один упор виконаний у формі Гподібното елемента, інший упор виконаний у формі трапецієподібного елемента. 6. Двері розсувні за одним з пп. 1-5, які відрізняються тим, що поперечний переріз бічного профілю містить східчастий елемент. 7 Двері розсувні за одним з пп. 1-6, які відрізняються тим, що поперечний переріз бічного профілю містить напівкруглий елемент. 8. Двері розсувні за одним з пп. 1, 2, які відрізняються тим, що ребро жорсткості виконано у формі П-подібного елемента. 9. Двері розсувні за одним з пп. 1-8, які відрі; ються тим, що поперечний переріз бічного прі лю виконаний у формі сполучених між собою пеціеподібної і синусоїдальної кривих. 10. Двері розсувні за одним з пп. 1-9, які в\р няються тим, що трапецієподібна і синусоїдаі криві сполучені за допомогою П-подібного єлеї та. 11. Двері розсувні за одним з пп. 8-Ю, які ві; няються тим, що у поперечному перерізі біч профілю упори виконані у вигляді уступів. 12. Двері розсувні за одним з пп. 1, 2, які в'ц няються тим, що ребро жорсткості виконане гляді сполучених дугоподібних елементів. 13. Двері розсувні за п. 12, які відрізняються що бічний профіль обладнаний Г-подібним щ скним елементом. 14. Двері розсувні за п. 13, які відрізняютьс* що на притискному елементі виконано оребре 15. Двері розсувні за одним з пп. 12-14, які ві няються тим, що упори виконані у вигляді с чених відрізків. 16. Двері розсувні за одним з пп 12-15, які в няються тим, що кут спряження відрізків ск 90°. 17 Двері розсувні за одним з пп 1-16, які в няються тим, ш,о вздовж бічних сторін ні напрямної виконані демпфіруаальні елемент 18, Двері розсувні за п. 17, які відрізняютьс що демпфірувальний елемент виконаний у в сегмента дуги. 19. Двері розсувні за л. 18, які відрізняютьс що паз нижньої напрямної виконаний у вип подібного геометричного елемента. Корисна модель стосується дверних конструкцій і може бути використана у деревообробній промисловості, зокрема у меблевому виробництві Відома конструкція дверей розсувних фірми «Сенатор», взята за прототип, що складається з верхньої напрямної та нижньої напрямної з пазами, фасадного заповнення, верхнього, нижнього і бічних профілів, розташованих на фасадному заповненні, верхнього і нижнього роликів, встанов лених відповідно на верхньому і нижньому лях. Недоліком даної конструкції є нена, з'єднання профілів, а також недостатня жо] бічного профілю. В основу корисної моделі покладено з; розробки конструкції розсувних дверей піді надійності і конструкційної міцності шляхої щення надійності контакту між профілями, удосконалення конструкції профілів. 975 Поставлене завдання досягається тим, що у зрей розсувних, які містять верхню напрямну, кню напрямну з пазами, фасадне заповнення, ЇХНІЙ і нижній профілі, бічні профілі, верхні і кні ролики, відповідно до корисної моделі бічний >філь містить упорні елементи, ребро жорсткоса у верхньому профілі виконаний щонайменше ін поздовжній канал. Бічні сторони поздовжньоаналу виконані у вигляді сегментів. Ребро жорзсті виконане у вигляді сегмента дуги. Упор вианий у формі трапецієподібного елемента. р виконаний у формі Г-подібного елемента. еречний переріз бічного профілю містить східгий елемент. Поперечний переріз бічного про• містить напівкруглий елемент. Ребро жорсто ї виконане у формі П-подібного елемента. Поэчний переріз бічного профілю виконаний у мі сполучених між собою трапецієподібної та 'соїдальної кривих. Трапецієподібна та синусоьна криві сполучені за допомогою П-подібного лента. У поперечному перерізі бічного профі'пори виконані у вигляді уступів. Ребро жорсті виконане у вигляді сполучених дугоподібних центів. Бічний профіль обладнаний Ґ-подібним искним елементом. На притискному елементі нане оребрення. Упори виконані у вигляді учених відрізків. Кут спряження відрізків скла30°. Вздовж бічних сторін нижньої напрямної нані демпфірувальні елементи. Іемпфірувальний елемент виконаний у виглягмента дуги. Паз нижньої напрямної викона/ вигляді Т-подІбного геометричного елеменверхньому профілі, виконаному у вигляді івра, на сполучній частині виконаний канал, іачений для приймання шурупа. Бічні стінки іу виконані у вигляді сегментів дуг і виготовз еластичного матеріалу, які пружно дефорэся при входженні шурупа в канал, тим самим печуючи натяг, необхідний для щільного чення бічних профілів і верхнього профілю. іоверхні каналу добре розвиті, що при вико-ші довгого шурупа дозволяє створити по• напрямну базу, яка позбавляє шуруп, зв'яз бічним профілем, чотирьох ступенів вільКрім того, еластичність матеріалу, з якого •влені стінки каналу, є достатньо еластичs натяг достатнім, щоб реалізувати нарізне •іня. Для надійного контакту верхнього проі бічним профілем у місці контакту на бічноіфілі виконані два уступи, торцева поверхня озвита, що забезпечує щільний контакт бічзерхнього профілю у складеному стані, а тарощує процес складання. Бічний профіль в / з варіантів виконання являє собою у попеіу перерізі прямокутну частину з уступами, чену для сполучення з верхнім і нижнім ями та внутрішнім заповненням, і дві дуги. ня дуга служить ручкою для пересування . Внутрішня дуга виконує функцію ребра >сті. Ребро жорсткості у бічному профілі поцдя забезпечення конструктивної міцності, ітності та естетичності бічного профілю. жорсткості дозволяє спрямувати зусилля їредньо на відкривання дверей, уникаючи іації зовнішньої дуги, що виконує функцію Східчастий та напівкруглий елементи, роз ташовані в прямокутній частині поперечного перерізу бічного профілю, призначені для початкового фіксування гвинта перед початком з'єднання бічного і верхнього профілів. При виконанні поздовжнього перерізу бічного профілю спряженням синусоїдальної І трапецеїдальної кривих ставиться за мету створення зручної в естетичному та ергономічному плані ручки для відкривання дверей, а також створення зручної бази для приєднання фасадного заповнення. Сполучення синусоїдальної і трапецеїдальної кривих за допомогою П-подібного елемента здійснюється з метою повного або часткового зняття у місці сполучення цих кривих залишкових напружень, що неминуче виникають після механічної або термомеханічної обробки профілю. Для надання профілю жорсткості та конструкційної міцності синусоїдальна і трапецеїдальна криві сполучені Г-подібним ребром жорсткості, виконуючим функцію ребра жорсткості та функцію встановлювального елемента для фасадного заповнення. Г-подібні елементи введені в конструкцію профілю як елементи міцності. Поєднання Пподібного елемента і ребра жорсткості, виконаного у формі спряжуваних дугоподібних елементів, призначене для встановлення верхнього ролика, тобто створення встановлювальної бази для плоскої пластини, на якій встановлені два роликових колеса. Дугоподібні елементи сполучені в лінію з метою зменшення габаритних розмірів профілю, Ґ-подібний притискний елемент потрібний для фіксації верхнього і нижнього роликів. Оребрення, виконане на притискному елементі, забезпечує багаторазове збільшення сил тертя між притискним елементом і роликом, тобто між пластиною, на якій розташовані колеса, і бічним профілем, що, у свою чергу, забезпечує надійне сполучення бічних, верхнього і нижнього профілів. Демпфірувальні елементи нижньої напрямної дозволяють пружно сприймати навантаження, що створюються фасадним заповненням при монтажі дверей розсувних, а також при їх подальшій експлуатації. Крім того, демпфірувальні елементи надають нижній напрямній більш високої стійкості завдяки збільшенню площі контакту з нижньою напрямною з поверхнею, на яку ЇЇ встановлюють. Під час експлуатації дверей розсувних Т-подібний паз дозволяє випадковим перешкодам лщ дією дверей, що рухаються, притискатися до бічних стінок паза, тим самим усуваючи перешкоду для подальшого просування дверей. Запропоноване технічне вирішення подане на кресленнях: на фіг. 1 зображена схема дверей розсувних у розібраному вигляді; на фіг. 2 - поперечний переріз бічного профілю; на фіг. З - поперечний переріз бічного профілю; на фіг. 4 - поперечний переріз бічного профілю; на фіг. 5 - поперечний переріз верхнього профілю; на фіг. 6 - поперечний переріз нижньої напрямної. Двері розсувні складаються з верхньої напрямної 1, верхнього ролика 2, верхнього профілю З, що включає поздовжній канал 4, шурупи 5, з бічно 975 S Фіг. 2 Фіг. 5 Фіг. 4 Фіг. 6 9 975 го профілю 6, що містить упори 7, ручки 8, ребра жорсткості 9, сполучного П-подібного елемента 10, притискного елемента 11 з оребренням 12, напівкруглого напрямного елемента 13, східчастого напрямного елемента 14, нижнього профілю 15, фасадного заповнення 16, нижнього ролика 17, нижньої напрямної' 18, з демпфірувальними елементами 19 та Т-подібними пазами 20. Монтаж дверей розсувних здійснюють таким чином. Фасадне заповнення 16 розкроюють відповідно до необхідних розмірів. Відрізають верхній профіль 3, нижній профіль 15 і бічний профіль 6 відповідно до необхідних розмірів. Відрізають верхню 1 і нижню 18 напрямні відповідно до необхідних розмірів. Бічний профіль 6 (варіант виконання а, б або в) надівають на фасадне заповнення 16, виконане у вигляді ДВП, ДСП, пластику, дзеркала або їх поєднань. За допомогою шурупів 5, поздовжнього каналу 4, упорних елементів 7, східчастого 14 та напівкруглого 13 напрямних елементів, притискного елемента 11 з оребренням 12 бічні профілі 6 з'єднують з вертикальним профілем З І ниж нім профілем 15. Нижній ролик 17 вставляють в нижній профіль 15. Верхній ролик 2 вставляють в торець бічного профілю 6. Верхню напрямну 1 кріплять до верхньої частини прорізу. Нижню напрямну 18 встановлюють на підлозі демпфірувальними елементами 19 і закріплюють. Складені двері встановлюють колесом нижнього ролика 17 в Т-подібний паз 20 нижньої напрямної 18, при цьому колеса верхнього ролика входять у контакт з верхньою напрямною 1, Двері розсувні працюють таким чином. Зусилля по переміщенню дверей розсувних прикладається до бічного профілю 6, а саме до ручки 8. Ребро жорсткості 9 дозволяє уникнути пружних деформацій 6 бічного профілю і витрачати зусилля безпосередньо на переміщення дверей. Фасадне заповнення 18 переміщається по верхній напрямній 1 та Т-подібному пазу 20 нижньої напрямної 18 за допомогою верхніх роликів 2 і нижніх роликів 17. Таким чином, двері розсувні мають високу надійність, конструктивну міцність, а також мають високі естетичні та ергономічні характеристики. Фіг. 1 975 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки. 26 (044) 295-81-42, 295-61-97 Підписано до друку /»0 - 77 .2001 р. Формат 60x84 І/а Обсяг Сі Ч -f-обл.-вид. арк. Тираж 50 прим. Зам._ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 975 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку / 3 . 7 7 . 2 0 0 1 р. Формат 60x8^ І/а. Обсяг Ot ^/-f-обл.-вид. арк. Тираж 50 прим. Зам.. УкріНТЕІ, 03680, Київ-39 МСП, вуп. Горького, 180. (044) 268-25-22
