Установка для гасіння пожежі фонтануючої свердловини

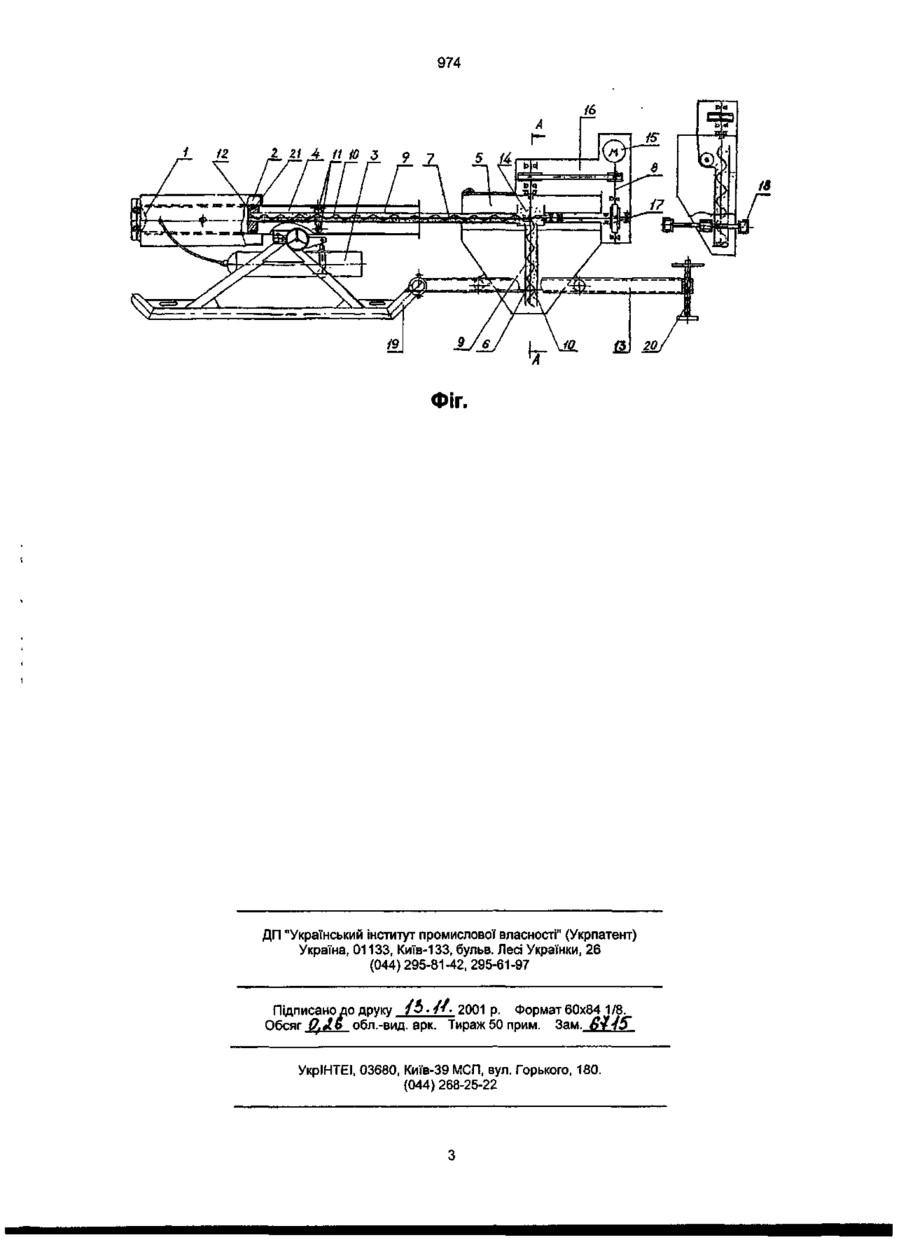

Установка для гасіння пожежі на фонтануючій свердловині, що включає в себе: розділеними мембраною, накопичувальну камеру з джерелом енергії і корпус, яка відрізняється тим, що оснащена пристроєм для завантаження і ущільнення вогнегасного порошку, що виконаний у вигляді заповненого вогнегасним порошком бункера, в якому розміщені підіймальний і подавальний механізми з приводом, які виготовлені у вигляді розміщених у кожухах шнеків, подавальний механізм оснащений роликовими опорами і ущільнюючим поршнем, що розміщені на кожусі подавального механізму, пристрій оснащено напрямними, на яких розміщений бункер з можливістю горизонтального переміщення. Корисна модель відноситься до буріння і призначена для гасіння пожеж відкритих палаючих фонтанів на свердловинах. Відомий пристрій для гасіння пожежі фонтануючої свердловини складається з розділених мембраною накопичувальної камери з джерелом енергії і корпусу (див. а. с. № 1344377) - прототип. У вказаному пристрої завантаження вогнегасного порошку (200 кг) в корпус пристрою виконується вручну, шляхом насипання із мішків або лопатами із ємності, з наступним ущільненням завантаженого порошку. Завантаження проводиться тривалий час, вимагає застосування масок для захисту органів дихання та зору. Порошок, завантажений у пристрій ручним способом, ущільнюється незадовільно. Одна з основних вимог під час гасіння пожежі на фонтануючій свердловині з використанням пристрою - щільне завантаження порошку у корпус пристрою, від чого залежить дальність польоту і кількість порошку, що долітає до факела і приймає участь у гасінні вогню. Чим щільніше завантаження вогнегасного порошку, тим далі від фонтану можливо розташовувати пристрій, що важливо під час гасіння потужних фонтанів, що мають сильне теплове випромінювання. В основу винаходу поставлена задача удосконалення установки для гасіння пожежі на фонтануючій свердловині, у якій за рахунок спорядження установки пристроєм для завантаження і ущільнення вогнегасного порошку, забезпечується мож ливість механічного завантаження і рівномірного ущільнення вогнегасного порошку, що дозволяє підвищити безпеку робіт при гасінні пожежі і ефективність використання вогнегасного порошку. Поставлена задача вирішується за рахунок того, що в установці для гасіння пожежі на фонтануючій свердловині, котра включає в себе розділені мембраною, накопичувальну камеру з джерелом енергії і корпус, новим є те, що установка споряджена пристроєм для завантаження і ущільнення вогнегасного порошку, котрий виконано у вигляді заповненого вогнегасним порошком бункера, в якому розміщені підіймальний і подавальний механізми з приводом, котрі виготовлені у вигляді розміщених у кожухах шнеків, подавальний механізм споряджений роликовими опорами і ущільнюючим поршнем, що розміщені на кожусі подавального механізму, пристрій споряджено напрямними, на яких розміщений бункер з можливістю горизонтального переміщення. Бункер слугує ємністю для необхідної кількості вогнегасного порошку, достатньої для зарядки пристрою. Підіймальний механізм призначений для вертикального переміщення порошку у внутрішню порожнину для подальшого горизонтального переміщення порошку. Подавальний механізм необхідний для горизонтального переміщення порошку у корпусі пристрою. Кожухи необхідні для переміщення порошку, а за допомогою кожуха подавального механізму, на h О) < 974 якому закріплений поршень, відбувається переміщення бункера у процесі завантаження порошку. Шнеки необхідні для переміщення порошку, а шнек подавального механізму дозволяє створити підвищений тиск в корпусі установки для ущільнення порошку. Роликові опори забезпечують центрування кожуха подавального механізму у корпусі пристрою і необхідні для переміщення кожуха. Ущільнюючий поршень слугує для створення підвищеного тиску порошку у корпусі, що дозволяє видалити із порошку повітря і якісно утрамбувати порошок. Напрямні слугують опорою для бункера і забезпечують його переміщення, що необхідно для заповнення корпусу порошком на всю довжину. Установка для гасіння фонтануючої свердловини зображена на кресленні. Установка для гасіння фонтануючої свердловини складається з розділених мембраною 1 накопичувальної камери 2 з джерелом енергії 3 і корпусу 4, споряджена пристроєм для завантаження і ущільнення вогнегасного порошку (далі у тексті пристрій), котрий містить: заповнений вогнегасним порошком бункер 5, усередині котрого розташовані підйомний 6 і подавальний 7 механізми. Пристрій містить жорстко закріплений на бункері привід 8. Підіймальний 6 і подавальний 7 механізми виготовлені у вигляді двох жорстко закріплених між собою кожухів 9, і концентрично розміщених усередині останніх, шнеків 10. Кожух 9 подавального механізму 7 споряджений жорстко закріпленими на ньому роликами 11. На зрізі кожуха 9 подавального 7 механізму розміщений жорстко закріплений на кожусі 9, ущільнюючий поршень 12. Бункер 5 розміщений на напрямних 13. Жорстко закріплені між собою кожухи 9 утворюють внутрішню порожнину 14. Привід 8, жорстко закріплений на бункері 5, виконаний у вигляді електродвигуна 15, вал якого ремінною передачею 16 пов'язаний із шнеком 10 підіймального механізму 6, а вал черв'ячного редуктора 17 пов'язаний із шнеком 10 подавального 7 механізму. Бункер 5 роликом 18 опирається на напрямні 13, котра шарнірно прикріплена до полозків 19 установки для гасіння пожежі фонтануючої свердловини з однієї сторони, з дру гої сторони - спирається на гвинтовий підйомник 20. Ущільнюючий поршень 12 споряджений радіальним ущільненням 21. Установка працює наступним чином. Вал електродвигуна 15 приводу 8 за допомогою ремінної передачі 16 передає обертальний момент на шнек 10, розміщений у кожусі 9 підйомного механізму 6. Шнек 10 підйомного механізму 6 закріплений усередині бункера 5 з можливістю обертання. Одночасно з обертанням шнека 10 підіймального механізму 6, тим же валом електродвигуна 15 приводу 8 через черв'ячний редуктор 17 приводиться в обертання шнек 10 подавального механізму 7. Шнек 10 підйомного механізму 6 здійснює подавання вогнегасного порошку із бункера 5 у внутрішню порожнину 14, утворену жорстко закріпленими між собою кожухами 9. із внутрішньої порожнини 14 шнеком 10 подавального механізму 7 вогнегасний порошок надходить в корпус 4 установки для гасіння пожежі фонтануючої свердловини. Корпус 4 розділений з накопичувальною камерою 2 і джерелом енергії 3 мембраною 7. Накопичуючись у корпусі 7, вогнегасний порошок ущільнюється ущільнюючим поршнем 12. Витіснення вогнегасного порошку через зазор між ущільнюючим поршнем і внутрішньою стінкою поршня виключено, по причині ущільнення цього зазору радіальним ущільненням 21. По мірі наповнення корпусу 4 вогнегасним порошком і ущільнення його поршнем 12, наступна порція вогнегасного порошку, що надходить із кожуха 9 під дією шнека 10, подавального 7 механізму, взаємодіє з масою вогнегасного порошку, що знаходиться у корпусі 4. При цьому, під дією порошку на ущільнюючий поршень відбувається його горизонтальне переміщення, а як наслідок, переміщення по внутрішній поверхні корпусу 4 кожуха 9, що спирається на внутрішню поверхню корпусу 4 роликовими опорами 11. Тому як кожух 9 подавального механізму 7 жорстко пов'язаний з бункером 5, відбувається горизонтальне переміщення бункера 5 по напрямних 13. Напрямні 13 закріплені на полозках 19 пристрою для гасіння пожежі фонтануючої свердловини. Горизонтальне розташування напрямних 13 регулюється гвинтовим підйомником 20. 974 ФІГ. ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044)295-81-42,295-61-97 Підписано до друку / ^ . / / . 2001 р. Формат 60x84 1/8. Обсяг О.Ло обл.-вид. арк. Тираж 50 прим. Зам. 8Ч45 УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22
