Піднімально-поворотний стіл

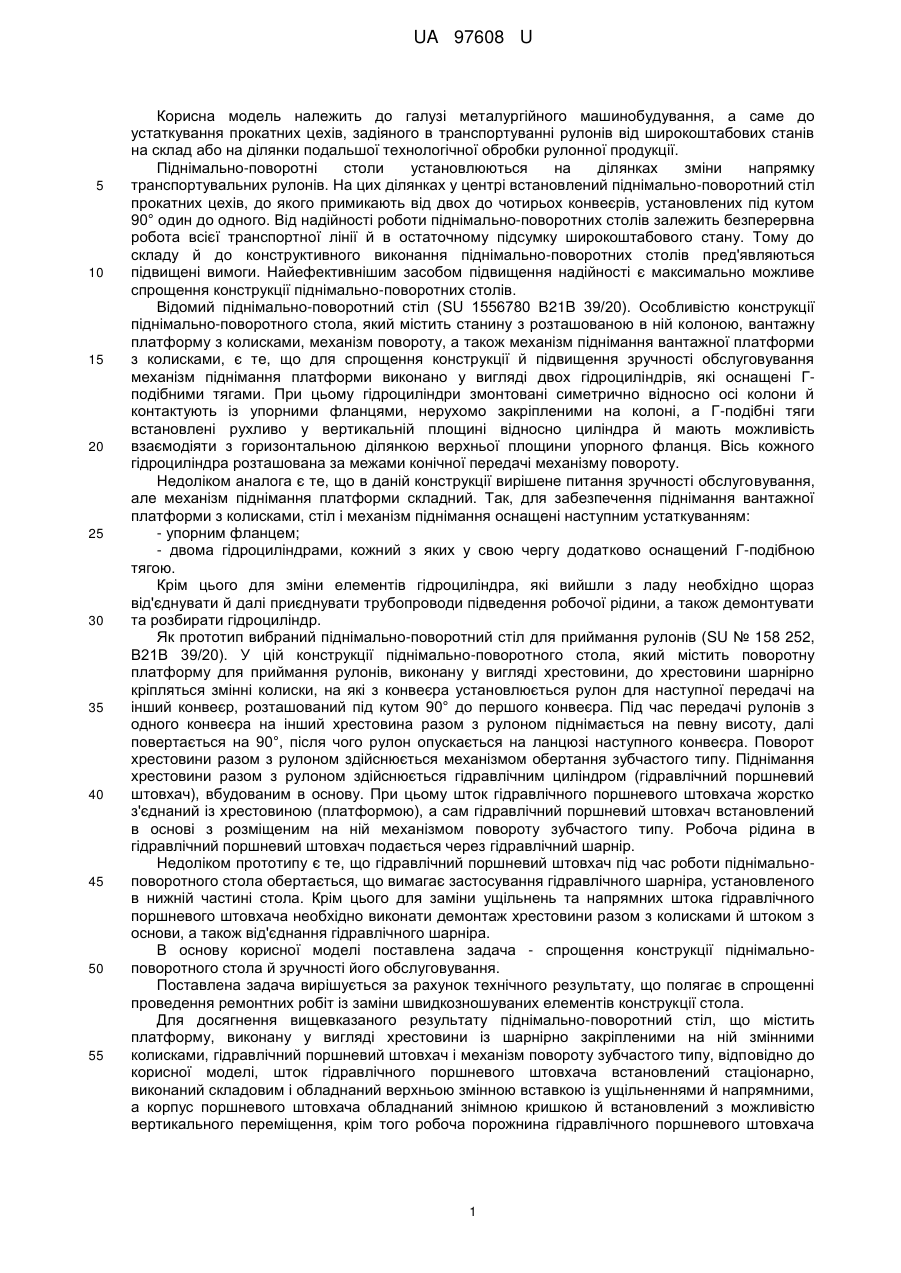

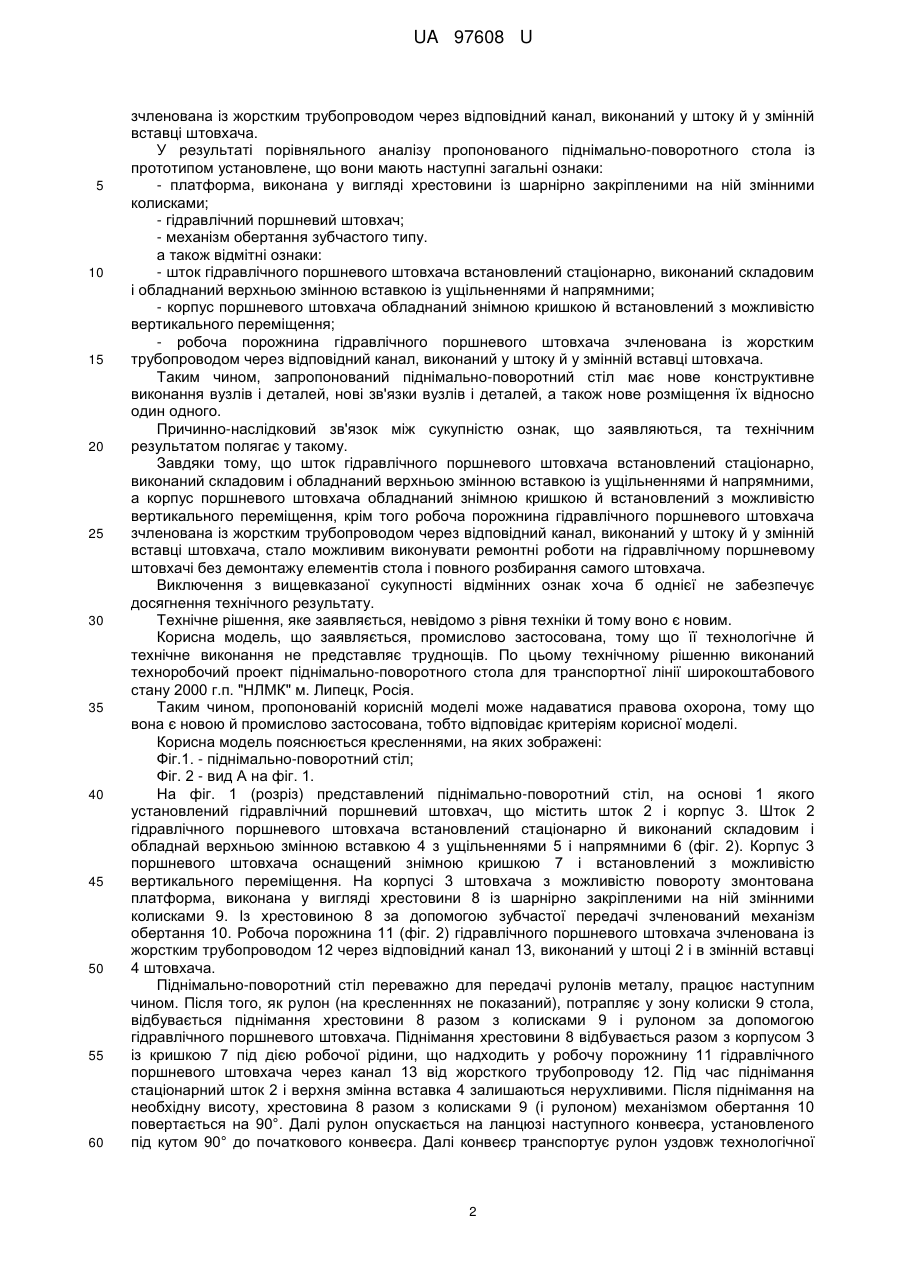

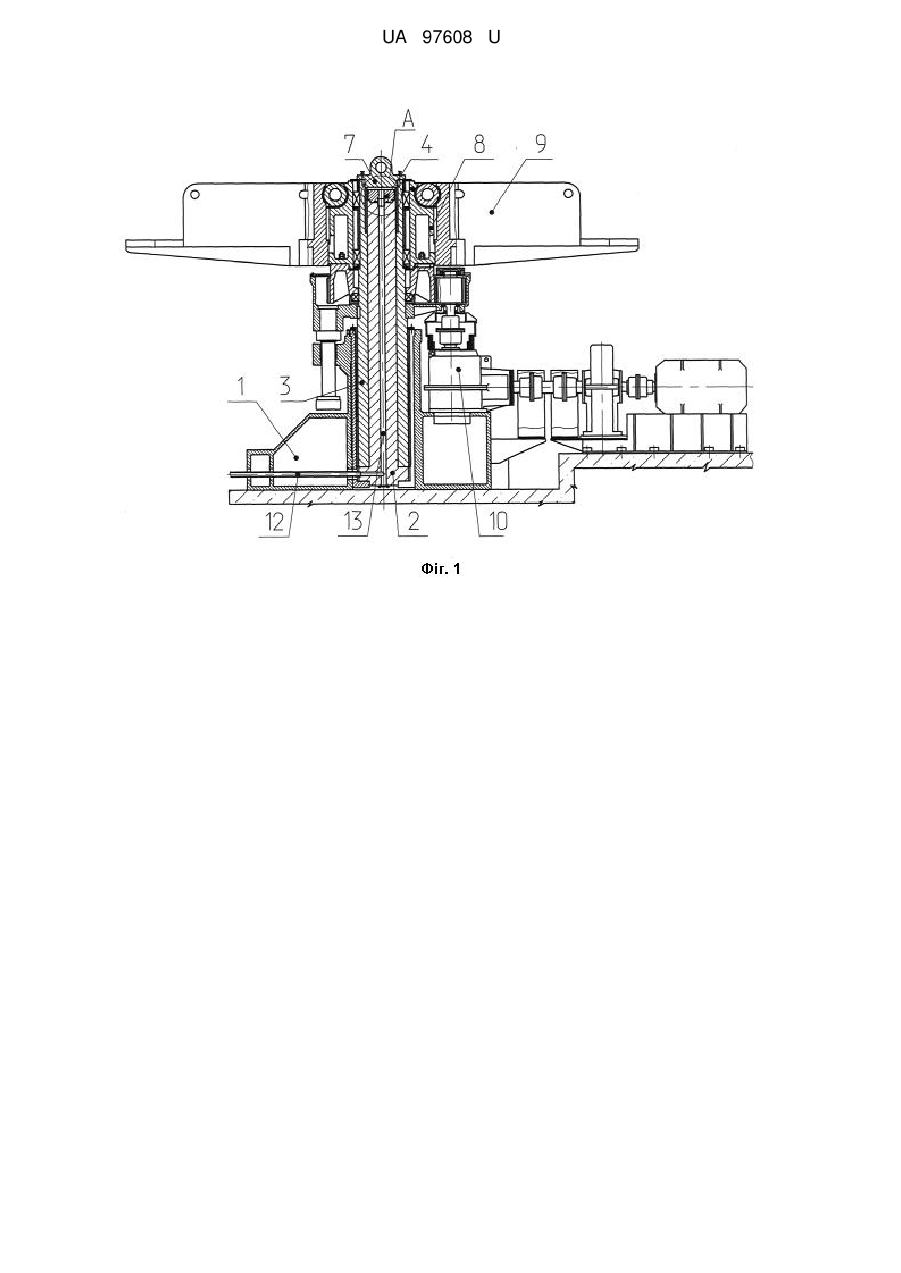

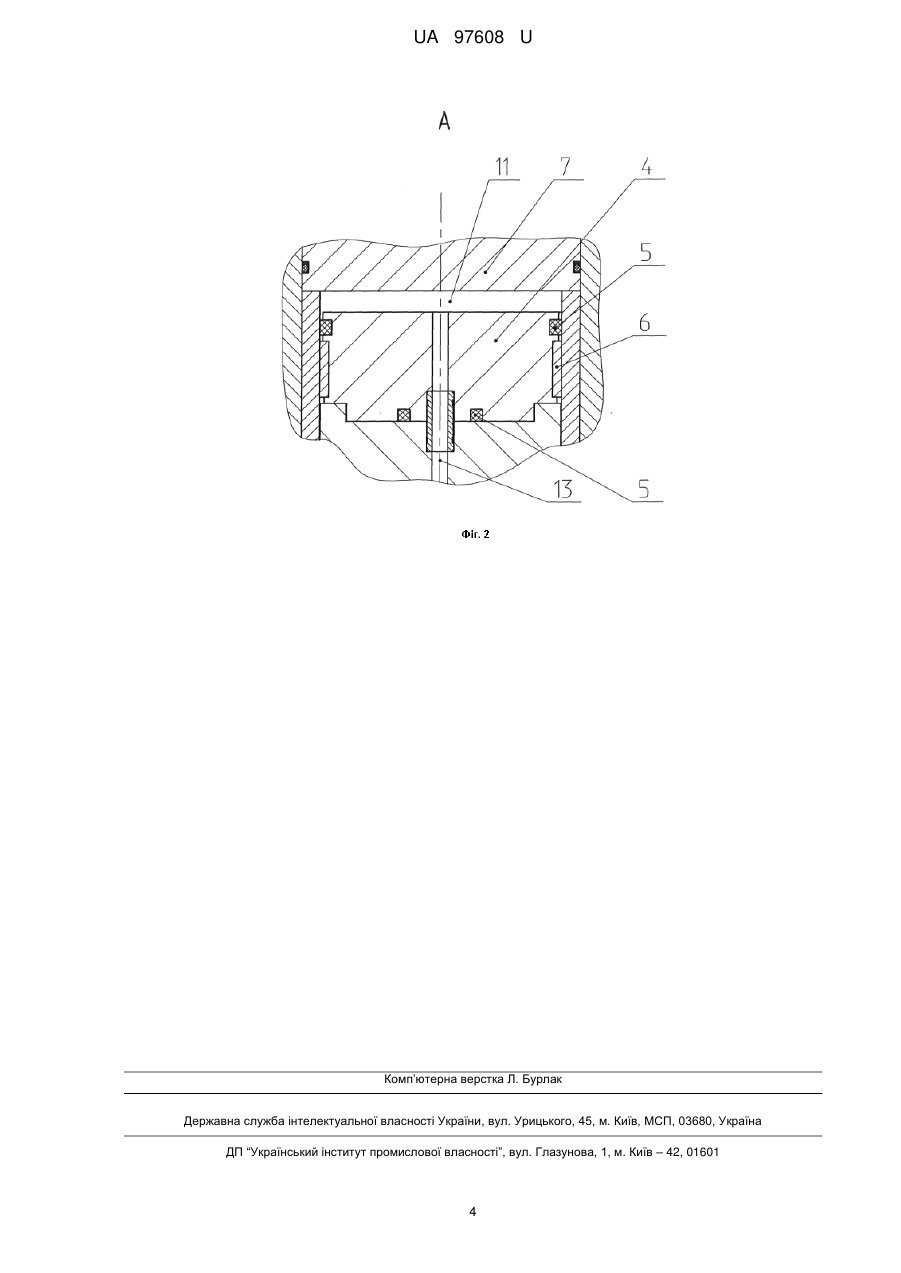

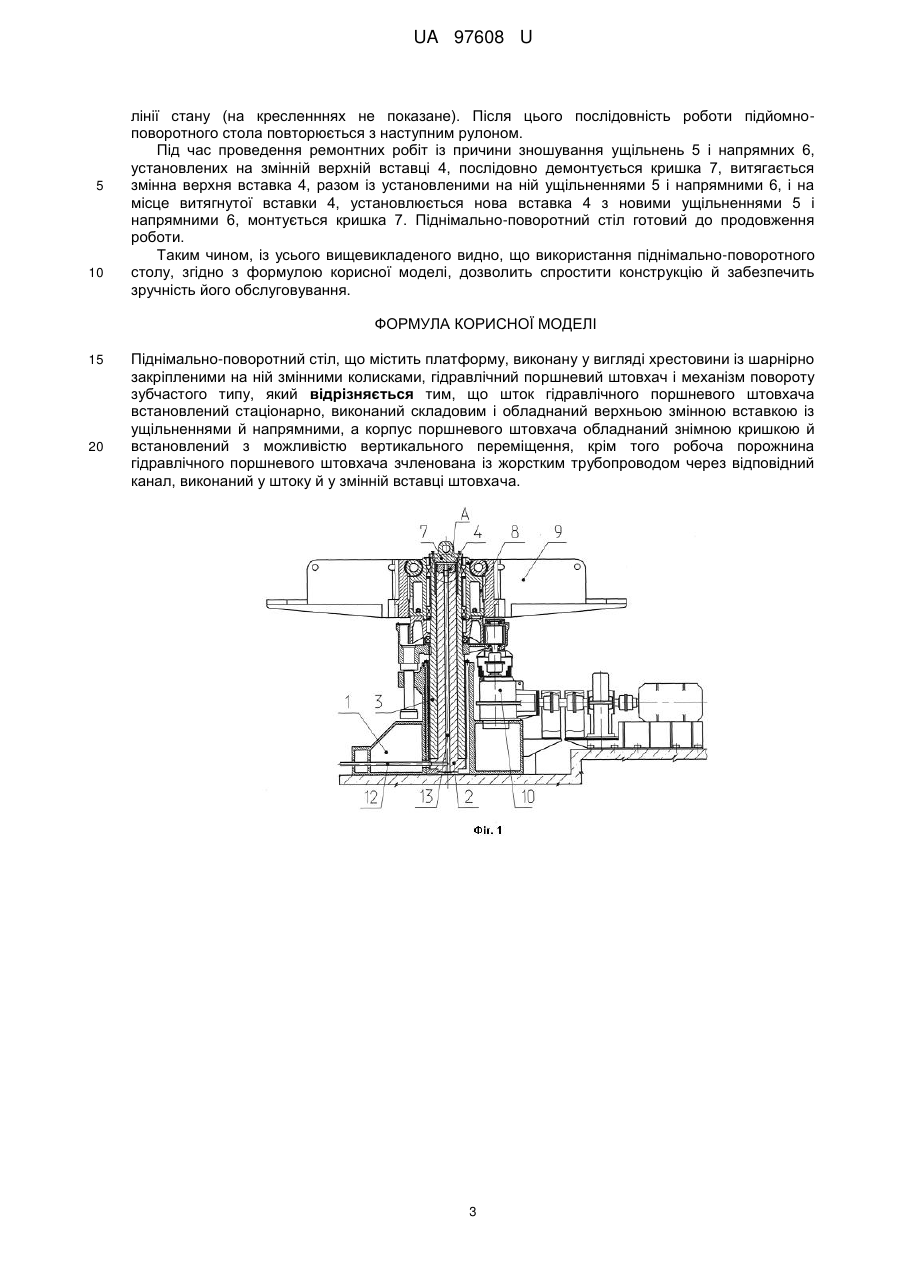

Реферат: Піднімально-поворотний стіл містить платформу, виконану у вигляді хрестовини із шарнірно закріпленими на ній змінними колисками, гідравлічний поршневий штовхач і механізм повороту зубчастого типу. Шток гідравлічного поршневого штовхача встановлений стаціонарно, виконаний складовим і обладнаний верхньою змінною вставкою із ущільненнями й напрямними. Корпус поршневого штовхача обладнаний знімною кришкою й встановлений з можливістю вертикального переміщення. Робоча порожнина гідравлічного поршневого штовхача зчленована із жорстким трубопроводом через відповідний канал, виконаний у штоку й у змінній вставці штовхача. UA 97608 U (54) ПІДНІМАЛЬНО-ПОВОРОТНИЙ СТІЛ UA 97608 U UA 97608 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі металургійного машинобудування, а саме до устаткування прокатних цехів, задіяного в транспортуванні рулонів від широкоштабових станів на склад або на ділянки подальшої технологічної обробки рулонної продукції. Піднімально-поворотні столи установлюються на ділянках зміни напрямку транспортувальних рулонів. На цих ділянках у центрі встановлений піднімально-поворотний стіл прокатних цехів, до якого примикають від двох до чотирьох конвеєрів, установлених під кутом 90° один до одного. Від надійності роботи піднімально-поворотних столів залежить безперервна робота всієї транспортної лінії й в остаточному підсумку широкоштабового стану. Тому до складу й до конструктивного виконання піднімально-поворотних столів пред'являються підвищені вимоги. Найефективнішим засобом підвищення надійності є максимально можливе спрощення конструкції піднімально-поворотних столів. Відомий піднімально-поворотний стіл (SU 1556780 В21B 39/20). Особливістю конструкції піднімально-поворотного стола, який містить станину з розташованою в ній колоною, вантажну платформу з колисками, механізм повороту, а також механізм піднімання вантажної платформи з колисками, є те, що для спрощення конструкції й підвищення зручності обслуговування механізм піднімання платформи виконано у вигляді двох гідроциліндрів, які оснащені Гподібними тягами. При цьому гідроциліндри змонтовані симетрично відносно осі колони й контактують із упорними фланцями, нерухомо закріпленими на колоні, а Г-подібні тяги встановлені рухливо у вертикальній площині відносно циліндра й мають можливість взаємодіяти з горизонтальною ділянкою верхньої площини упорного фланця. Вісь кожного гідроциліндра розташована за межами конічної передачі механізму повороту. Недоліком аналога є те, що в даній конструкції вирішене питання зручності обслуговування, але механізм піднімання платформи складний. Так, для забезпечення піднімання вантажної платформи з колисками, стіл і механізм піднімання оснащені наступним устаткуванням: - упорним фланцем; - двома гідроциліндрами, кожний з яких у свою чергу додатково оснащений Г-подібною тягою. Крім цього для зміни елементів гідроциліндра, які вийшли з ладу необхідно щораз від'єднувати й далі приєднувати трубопроводи підведення робочої рідини, а також демонтувати та розбирати гідроциліндр. Як прототип вибраний піднімально-поворотний стіл для приймання рулонів (SU № 158 252, В21В 39/20). У цій конструкції піднімально-поворотного стола, який містить поворотну платформу для приймання рулонів, виконану у вигляді хрестовини, до хрестовини шарнірно кріпляться змінні колиски, на які з конвеєра установлюється рулон для наступної передачі на інший конвеєр, розташований під кутом 90° до першого конвеєра. Під час передачі рулонів з одного конвеєра на інший хрестовина разом з рулоном піднімається на певну висоту, далі повертається на 90°, після чого рулон опускається на ланцюзі наступного конвеєра. Поворот хрестовини разом з рулоном здійснюється механізмом обертання зубчастого типу. Піднімання хрестовини разом з рулоном здійснюється гідравлічним циліндром (гідравлічний поршневий штовхач), вбудованим в основу. При цьому шток гідравлічного поршневого штовхача жорстко з'єднаний із хрестовиною (платформою), а сам гідравлічний поршневий штовхач встановлений в основі з розміщеним на ній механізмом повороту зубчастого типу. Робоча рідина в гідравлічний поршневий штовхач подається через гідравлічний шарнір. Недоліком прототипу є те, що гідравлічний поршневий штовхач під час роботи піднімальноповоротного стола обертається, що вимагає застосування гідравлічного шарніра, установленого в нижній частині стола. Крім цього для заміни ущільнень та напрямних штока гідравлічного поршневого штовхача необхідно виконати демонтаж хрестовини разом з колисками й штоком з основи, а також від'єднання гідравлічного шарніра. В основу корисної моделі поставлена задача - спрощення конструкції піднімальноповоротного стола й зручності його обслуговування. Поставлена задача вирішується за рахунок технічного результату, що полягає в спрощенні проведення ремонтних робіт із заміни швидкозношуваних елементів конструкції стола. Для досягнення вищевказаного результату піднімально-поворотний стіл, що містить платформу, виконану у вигляді хрестовини із шарнірно закріпленими на ній змінними колисками, гідравлічний поршневий штовхач і механізм повороту зубчастого типу, відповідно до корисної моделі, шток гідравлічного поршневого штовхача встановлений стаціонарно, виконаний складовим і обладнаний верхньою змінною вставкою із ущільненнями й напрямними, а корпус поршневого штовхача обладнаний знімною кришкою й встановлений з можливістю вертикального переміщення, крім того робоча порожнина гідравлічного поршневого штовхача 1 UA 97608 U 5 10 15 20 25 30 35 40 45 50 55 60 зчленована із жорстким трубопроводом через відповідний канал, виконаний у штоку й у змінній вставці штовхача. У результаті порівняльного аналізу пропонованого піднімально-поворотного стола із прототипом установлене, що вони мають наступні загальні ознаки: - платформа, виконана у вигляді хрестовини із шарнірно закріпленими на ній змінними колисками; - гідравлічний поршневий штовхач; - механізм обертання зубчастого типу. а також відмітні ознаки: - шток гідравлічного поршневого штовхача встановлений стаціонарно, виконаний складовим і обладнаний верхньою змінною вставкою із ущільненнями й напрямними; - корпус поршневого штовхача обладнаний знімною кришкою й встановлений з можливістю вертикального переміщення; - робоча порожнина гідравлічного поршневого штовхача зчленована із жорстким трубопроводом через відповідний канал, виконаний у штоку й у змінній вставці штовхача. Таким чином, запропонований піднімально-поворотний стіл має нове конструктивне виконання вузлів і деталей, нові зв'язки вузлів і деталей, а також нове розміщення їх відносно один одного. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. Завдяки тому, що шток гідравлічного поршневого штовхача встановлений стаціонарно, виконаний складовим і обладнаний верхньою змінною вставкою із ущільненнями й напрямними, а корпус поршневого штовхача обладнаний знімною кришкою й встановлений з можливістю вертикального переміщення, крім того робоча порожнина гідравлічного поршневого штовхача зчленована із жорстким трубопроводом через відповідний канал, виконаний у штоку й у змінній вставці штовхача, стало можливим виконувати ремонтні роботи на гідравлічному поршневому штовхачі без демонтажу елементів стола і повного розбирання самого штовхача. Виключення з вищевказаної сукупності відмінних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, яке заявляється, невідомо з рівня техніки й тому воно є новим. Корисна модель, що заявляється, промислово застосована, тому що її технологічне й технічне виконання не представляє труднощів. По цьому технічному рішенню виконаний техноробочий проект піднімально-поворотного стола для транспортної лінії широкоштабового стану 2000 г.п. "НЛМК" м. Липецк, Росія. Таким чином, пропонованій корисній моделі може надаватися правова охорона, тому що вона є новою й промислово застосована, тобто відповідає критеріям корисної моделі. Корисна модель пояснюється кресленнями, на яких зображені: Фіг.1. - піднімально-поворотний стіл; Фіг. 2 - вид А на фіг. 1. На фіг. 1 (розріз) представлений піднімально-поворотний стіл, на основі 1 якого установлений гідравлічний поршневий штовхач, що містить шток 2 і корпус 3. Шток 2 гідравлічного поршневого штовхача встановлений стаціонарно й виконаний складовим і обладнай верхньою змінною вставкою 4 з ущільненнями 5 і напрямними 6 (фіг. 2). Корпус 3 поршневого штовхача оснащений знімною кришкою 7 і встановлений з можливістю вертикального переміщення. На корпусі 3 штовхача з можливістю повороту змонтована платформа, виконана у вигляді хрестовини 8 із шарнірно закріпленими на ній змінними колисками 9. Із хрестовиною 8 за допомогою зубчастої передачі зчленований механізм обертання 10. Робоча порожнина 11 (фіг. 2) гідравлічного поршневого штовхача зчленована із жорстким трубопроводом 12 через відповідний канал 13, виконаний у штоці 2 і в змінній вставці 4 штовхача. Піднімально-поворотний стіл переважно для передачі рулонів металу, працює наступним чином. Після того, як рулон (на кресленннях не показаний), потрапляє у зону колиски 9 стола, відбувається піднімання хрестовини 8 разом з колисками 9 і рулоном за допомогою гідравлічного поршневого штовхача. Піднімання хрестовини 8 відбувається разом з корпусом 3 із кришкою 7 під дією робочої рідини, що надходить у робочу порожнину 11 гідравлічного поршневого штовхача через канал 13 від жорсткого трубопроводу 12. Під час піднімання стаціонарний шток 2 і верхня змінна вставка 4 залишаються нерухливими. Після піднімання на необхідну висоту, хрестовина 8 разом з колисками 9 (і рулоном) механізмом обертання 10 повертається на 90°. Далі рулон опускається на ланцюзі наступного конвеєра, установленого під кутом 90° до початкового конвеєра. Далі конвеєр транспортує рулон уздовж технологічної 2 UA 97608 U 5 10 лінії стану (на кресленннях не показане). Після цього послідовність роботи підйомноповоротного стола повторюється з наступним рулоном. Під час проведення ремонтних робіт із причини зношування ущільнень 5 і напрямних 6, установлених на змінній верхній вставці 4, послідовно демонтується кришка 7, витягається змінна верхня вставка 4, разом із установленими на ній ущільненнями 5 і напрямними 6, і на місце витягнутої вставки 4, установлюється нова вставка 4 з новими ущільненнями 5 і напрямними 6, монтується кришка 7. Піднімально-поворотний стіл готовий до продовження роботи. Таким чином, із усього вищевикладеного видно, що використання піднімально-поворотного столу, згідно з формулою корисної моделі, дозволить спростити конструкцію й забезпечить зручність його обслуговування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Піднімально-поворотний стіл, що містить платформу, виконану у вигляді хрестовини із шарнірно закріпленими на ній змінними колисками, гідравлічний поршневий штовхач і механізм повороту зубчастого типу, який відрізняється тим, що шток гідравлічного поршневого штовхача встановлений стаціонарно, виконаний складовим і обладнаний верхньою змінною вставкою із ущільненнями й напрямними, а корпус поршневого штовхача обладнаний знімною кришкою й встановлений з можливістю вертикального переміщення, крім того робоча порожнина гідравлічного поршневого штовхача зчленована із жорстким трубопроводом через відповідний канал, виконаний у штоку й у змінній вставці штовхача. 3 UA 97608 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
