Піднімально-поворотний стенд для сталерозливальних ковшів

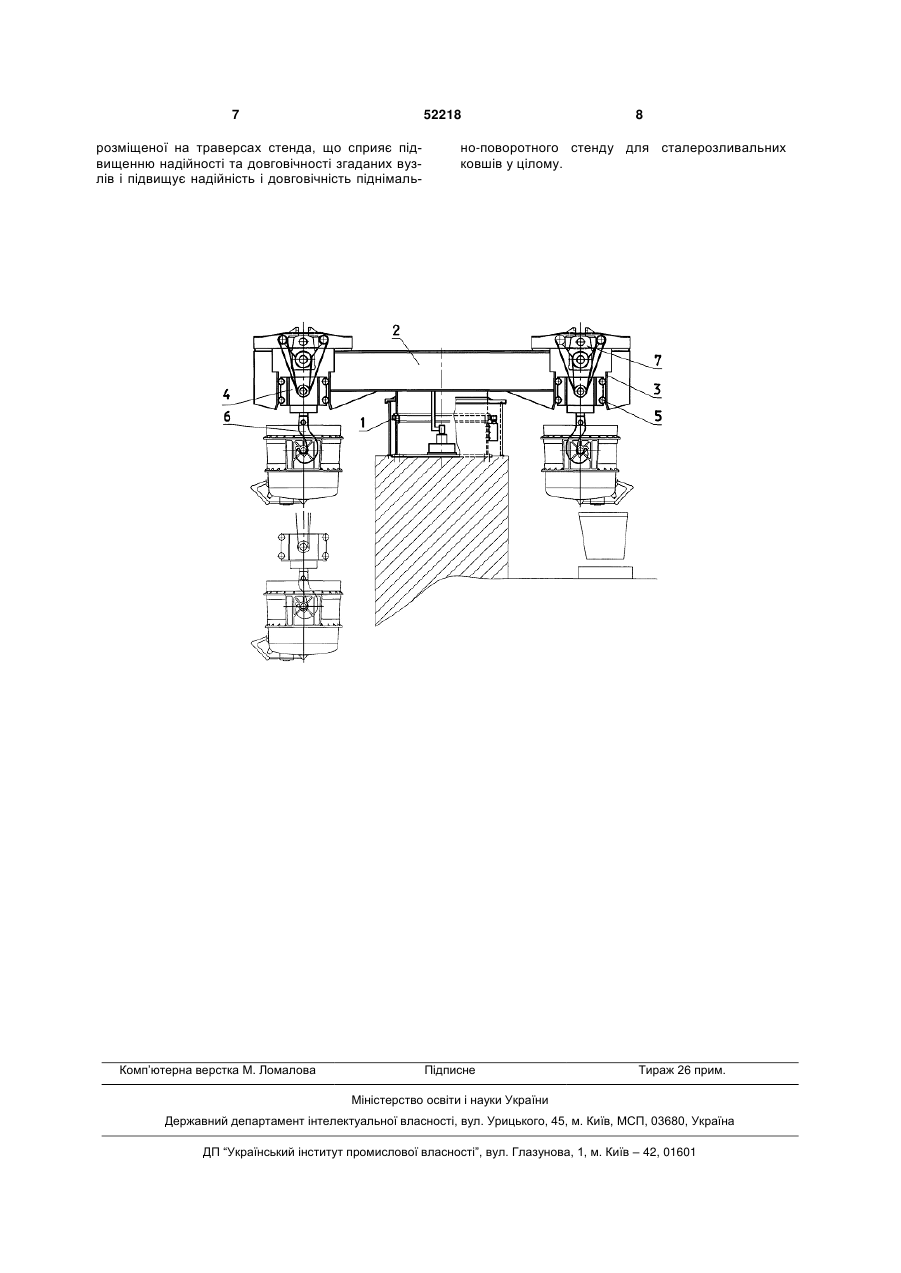

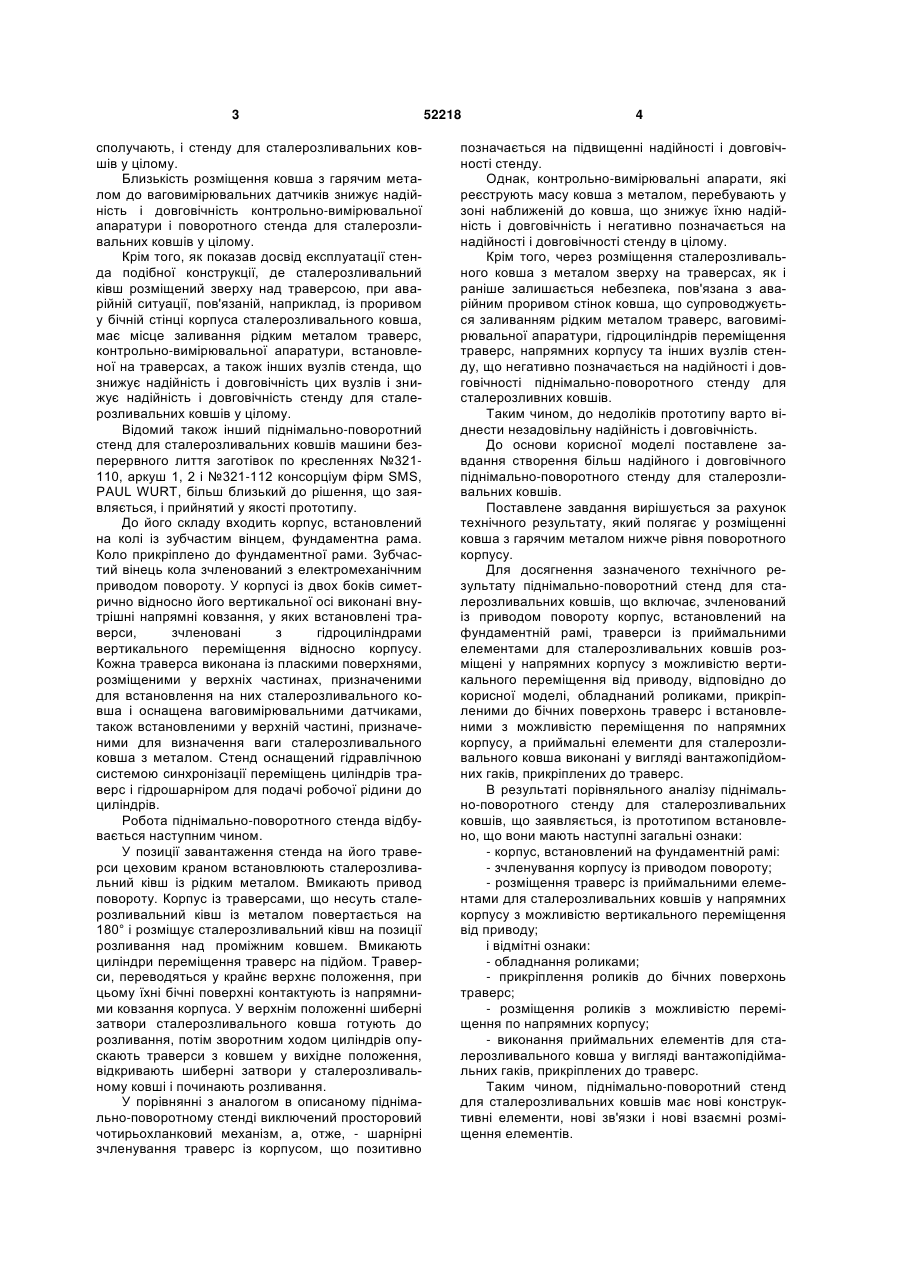

Піднімально-поворотний стенд для сталерозливальних ковшів, що включає зчленований із приводом повороту корпус, встановлений на фундаментній рамі, траверси із приймальними елементами для сталерозливальних ковшів, розміщені у напрямних корпусу з можливістю вертикального переміщення від привода, який відрізняється тим, що він обладнаний роликами, прикріпленими до бічних поверхонь траверс і встановленими з можливістю переміщення по напрямних корпусу, а приймальні елементи для сталерозливальних ковшів виконані у вигляді вантажопідіймальних гаків, прикріплених до траверс. (19) (21) a200805005 (22) 18.04.2008 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ВОЛОШИН ОЛЕКСІЙ ІВАНОВИЧ, БІЛОБРОВ ЮРІЙ МИКОЛАЙОВИЧ, САНЖАРЕВСЬКИЙ ОЛЕГ ВАСИЛЬОВИЧ, КАЗАКОВ ОЛЕКСАНДР ВАСИЛЬОВИЧ, ПАКІН ВОЛОДИМИР АРСЕНТІЙОВИЧ, ПЛУГАТАР ВІКТОР СЕМЕНОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 сполучають, і стенду для сталерозливальних ковшів у цілому. Близькість розміщення ковша з гарячим металом до ваговимірювальних датчиків знижує надійність і довговічність контрольно-вимірювальної апаратури і поворотного стенда для сталерозливальних ковшів у цілому. Крім того, як показав досвід експлуатації стенда подібної конструкції, де сталерозливальний ківш розміщений зверху над траверсою, при аварійній ситуації, пов'язаній, наприклад, із проривом у бічній стінці корпуса сталерозливального ковша, має місце заливання рідким металом траверс, контрольно-вимірювальної апаратури, встановленої на траверсах, а також інших вузлів стенда, що знижує надійність і довговічність цих вузлів і знижує надійність і довговічність стенду для сталерозливальних ковшів у цілому. Відомий також інший піднімально-поворотний стенд для сталерозливальних ковшів машини безперервного лиття заготівок по кресленнях №321110, аркуш 1, 2 і №321-112 консорціум фірм SMS, PAUL WURT, більш близький до рішення, що заявляється, і прийнятий у якості прототипу. До його складу входить корпус, встановлений на колі із зубчастим вінцем, фундаментна рама. Коло прикріплено до фундаментної рами. Зубчастий вінець кола зчленований з електромеханічним приводом повороту. У корпусі із двох боків симетрично відносно його вертикальної осі виконані внутрішні напрямні ковзання, у яких встановлені траверси, зчленовані з гідроциліндрами вертикального переміщення відносно корпусу. Кожна траверса виконана із пласкими поверхнями, розміщеними у верхніх частинах, призначеними для встановлення на них сталерозливального ковша і оснащена ваговимірювальними датчиками, також встановленими у верхній частині, призначеними для визначення ваги сталерозливального ковша з металом. Стенд оснащений гідравлічною системою синхронізації переміщень циліндрів траверс і гідрошарніром для подачі робочої рідини до циліндрів. Робота піднімально-поворотного стенда відбувається наступним чином. У позиції завантаження стенда на його траверси цеховим краном встановлюють сталерозливальний ківш із рідким металом. Вмикають привод повороту. Корпус із траверсами, що несуть сталерозливальний ківш із металом повертається на 180° і розміщує сталерозливальний ківш на позиції розливання над проміжним ковшем. Вмикають циліндри переміщення траверс на підйом. Траверси, переводяться у крайнє верхнє положення, при цьому їхні бічні поверхні контактують із напрямними ковзання корпуса. У верхнім положенні шиберні затвори сталерозливального ковша готують до розливання, потім зворотним ходом циліндрів опускають траверси з ковшем у вихідне положення, відкривають шиберні затвори у сталерозливальному ковші і починають розливання. У порівнянні з аналогом в описаному піднімально-поворотному стенді виключений просторовий чотирьохланковий механізм, а, отже, - шарнірні зчленування траверс із корпусом, що позитивно 52218 4 позначається на підвищенні надійності і довговічності стенду. Однак, контрольно-вимірювальні апарати, які реєструють масу ковша з металом, перебувають у зоні наближеній до ковша, що знижує їхню надійність і довговічність і негативно позначається на надійності і довговічності стенду в цілому. Крім того, через розміщення сталерозливального ковша з металом зверху на траверсах, як і раніше залишається небезпека, пов'язана з аварійним проривом стінок ковша, що супроводжується заливанням рідким металом траверс, ваговимірювальної апаратури, гідроциліндрів переміщення траверс, напрямних корпусу та інших вузлів стенду, що негативно позначається на надійності і довговічності піднімально-поворотного стенду для сталерозливних ковшів. Таким чином, до недоліків прототипу варто віднести незадовільну надійність і довговічність. До основи корисної моделі поставлене завдання створення більш надійного і довговічного піднімально-поворотного стенду для сталерозливальних ковшів. Поставлене завдання вирішується за рахунок технічного результату, який полягає у розміщенні ковша з гарячим металом нижче рівня поворотного корпусу. Для досягнення зазначеного технічного результату піднімально-поворотний стенд для сталерозливальних ковшів, що включає, зчленований із приводом повороту корпус, встановлений на фундаментній рамі, траверси із приймальними елементами для сталерозливальних ковшів розміщені у напрямних корпусу з можливістю вертикального переміщення від приводу, відповідно до корисної моделі, обладнаний роликами, прикріпленими до бічних поверхонь траверс і встановленими з можливістю переміщення по напрямних корпусу, а приймальні елементи для сталерозливального ковша виконані у вигляді вантажопідйомних гаків, прикріплених до траверс. В результаті порівняльного аналізу піднімально-поворотного стенду для сталерозливальних ковшів, що заявляється, із прототипом встановлено, що вони мають наступні загальні ознаки: - корпус, встановлений на фундаментній рамі: - зчленування корпусу із приводом повороту; - розміщення траверс із приймальними елементами для сталерозливальних ковшів у напрямних корпусу з можливістю вертикального переміщення від приводу; і відмітні ознаки: - обладнання роликами; - прикріплення роликів до бічних поверхонь траверс; - розміщення роликів з можливістю переміщення по напрямних корпусу; - виконання приймальних елементів для сталерозливального ковша у вигляді вантажопідіймальних гаків, прикріплених до траверс. Таким чином, піднімально-поворотний стенд для сталерозливальних ковшів має нові конструктивні елементи, нові зв'язки і нові взаємні розміщення елементів. 5 Між відмітними ознаками і технічним результатом, що досягається, існує причинно-наслідковий зв'язок. Завдяки обладнанню піднімально-поворотного стенду для сталерозливальних ковшів роликами, прикріпленими до бічних поверхонь траверс і встановленими з можливістю переміщення по напрямних корпусу, і виконанню приймальних елементів для сталерозливального ковша у вигляді вантажопідіймальних гаків, прикріплених до траверс, стало можливим, розмістивши ківш із гарячим металом під нижнім рівнем поворотного корпусу із траверсами, виключити вплив на вузли стенду, розміщені на траверсах, гарячого металу у випадку проривів у стінках сталерозливального ковша і поліпшити температурний режим роботи вузлів стенда, у тому числі і контрольновимірювальної апаратури, що сприяє підвищенню надійності і довговічності вузлів стенду, розміщених у поворотному корпусі, траверсі, у тому числі і ваговимірювальної апаратури, і підвищує надійність та довговічність піднімально-поворотного стенду для сталерозливальних ковшів у цілому. Виключення з вищевказаної сукупності відмітних ознак хоча б одної не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, не відомо з рівня техніки, тому воно є новим. Технічне рішення, що заявляється, має винахідницький рівень, тому, що пропонована конструкція піднімально-поворотного стенду для сталерозливальних ковшів для фахівця наявним чином не випливає з рівня техніки. Технічне рішення, що заявляється, промислово застосовано, тому, що його технічне і технологічне виконання не викликає складностей, наприклад, в умовах ЗAT «HKM3». З використанням рішення, що заявляється, виконаний технічний проект базової машини безперервного лиття заготівок. Таким чином, технічному рішенню, що заявляється, може бути надана правова охорона, тому що воно є новим, має винахідницький рівень і промислово застосовано. Рішення, що заявляється, пояснюється кресленням, на якому зображений загальний вигляд піднімально-поворотного стенду для сталерозливальних ковшів. До складу піднімально-поворотного стенду для сталерозливальних ковшів входять фундаментна рама, на якій розміщено поворотне коло 1, виготовлене у вигляді упорного підшипника, одне з кілець якого виконано із зубчастим вінцем, що входить у зачеплення із шестірнею механізму повороту. Інше кільце поворотного кола 1 прикріплено до фундаментної рами. До частини поворотного кола 1, що несе зубчастий вінець, прикріплений корпус 2, розміщений з можливістю спільного повороту з колом 1. Із двох боків від вертикальної осі стенду у корпусі 2 виконані внутрішні вертикальні напрямні 3. Із двох боків від осі стенду у напрямних 3 корпусу 2 встановлено по траверсі 4, кожна з яких несе ролики 5, розміщені на бічних поверхнях. Ролики 5 траверси 4 встановлені з можливіс 52218 6 тю вертикального переміщення по напрямних 3 корпусу 2. До кожної траверси 4 прикріплені приймальні елементи для сталерозливального ковша, виконані у вигляді двох вантажопідіймальних гаків 6, розташованих під нижнім рівнем корпусу 2. Кожна траверса 4 зчленована із приводом вертикального переміщення 7. Вид і форма виконання приводу вертикального переміщення 7 траверси 4 для досягнення поставленого завдання істотного значення не мають, тому у формулі не розписані. Привод переміщення 7 кожної траверси 4 може бути виконаний, наприклад, у вигляді гідроциліндрів, прикріплених до корпусу 2. У даному випадку привод вертикального переміщення 7 кожної траверси 4 виконаний у вигляді електрообладнання, зчленованого із блочно-канатною системою. Блочно-канатна система зчленована із траверсою, до нижньої частини якої прикріплені вантажопідіймальні гаки. У цьому випадку віддана перевага блочно-канатному електроприводу переміщення траверс, як більш надійному і простому у порівнянні з гідроприводом за рахунок відсутності у його складі гідрошарніра, насосної станції і інших гідравлічних вузлів. Робота стенду відбувається наступним чином. На позиції завантаження приводом вертикального переміщення 7 опускають траверсу 4 з гаками 6 для їхнього зчленування зі сталерозливальним ковшем, наповненим рідким металом. При опусканні траверси 4 її ролики 5 перекочуються по вертикальним напрямним 3 корпуса 2. Зчленовують вантажопідіймальні гаки 6 траверси 4 зі сталерозливальним ковшем і знову вмикають на підйом привод переміщення 7 траверси 4. Траверсу 4 піднімають нагору, її ролики 5 перекочуються по напрямним 3 корпуса 2, ківш, що висить на гаках 6, піднімається у верхнє положення. Вмикають привод повороту, при цьому кільце поворотного кола 1 із зубчастим вінцем і корпусом 2 приходить в обертання, а траверса 4, що несе на гаках 6 ківш із металом, розвертається у позицію розливання, розміщуючи сталерозливальний ківш над проміжним ковшем. Приводом вертикального переміщення 7 траверси 4 встановлюють сталерозливальний ківш у необхідне положення по висоті, виконують ревізію шиберного затвора. Приводом вертикального переміщення 7 встановлюють сталерозливальний ківш у необхідне технологією положення відносно проміжного ковша, відкривають шиберний затвор і починають розливання. Після спорожнювання сталерозливального ковша приводом вертикального переміщення 7 піднімають сталерозливальний ківш і переводять приводом повороту корпус 2 із траверсою 4, що несе на гаках 6 порожній ківш, у позицію завантаження. Із усього вищевикладеного видно, що виконання піднімально-поворотного стенду для сталерозливальних ковшів відповідно до формули винаходу дозволяє розмістити ківш із металом нижче рівня поворотного корпуса із траверсами, виключивши при аварійних ситуаціях заливання металом вузлів, у тому числі механізму підйому траверси стенда, і поліпшити температурний режим роботи контрольно-вимірювальної апаратури, 7 52218 розміщеної на траверсах стенда, що сприяє підвищенню надійності та довговічності згаданих вузлів і підвищує надійність і довговічність піднімаль Комп’ютерна верстка М. Ломалова 8 но-поворотного стенду для сталерозливальних ковшів у цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
