Конвекторна решітка

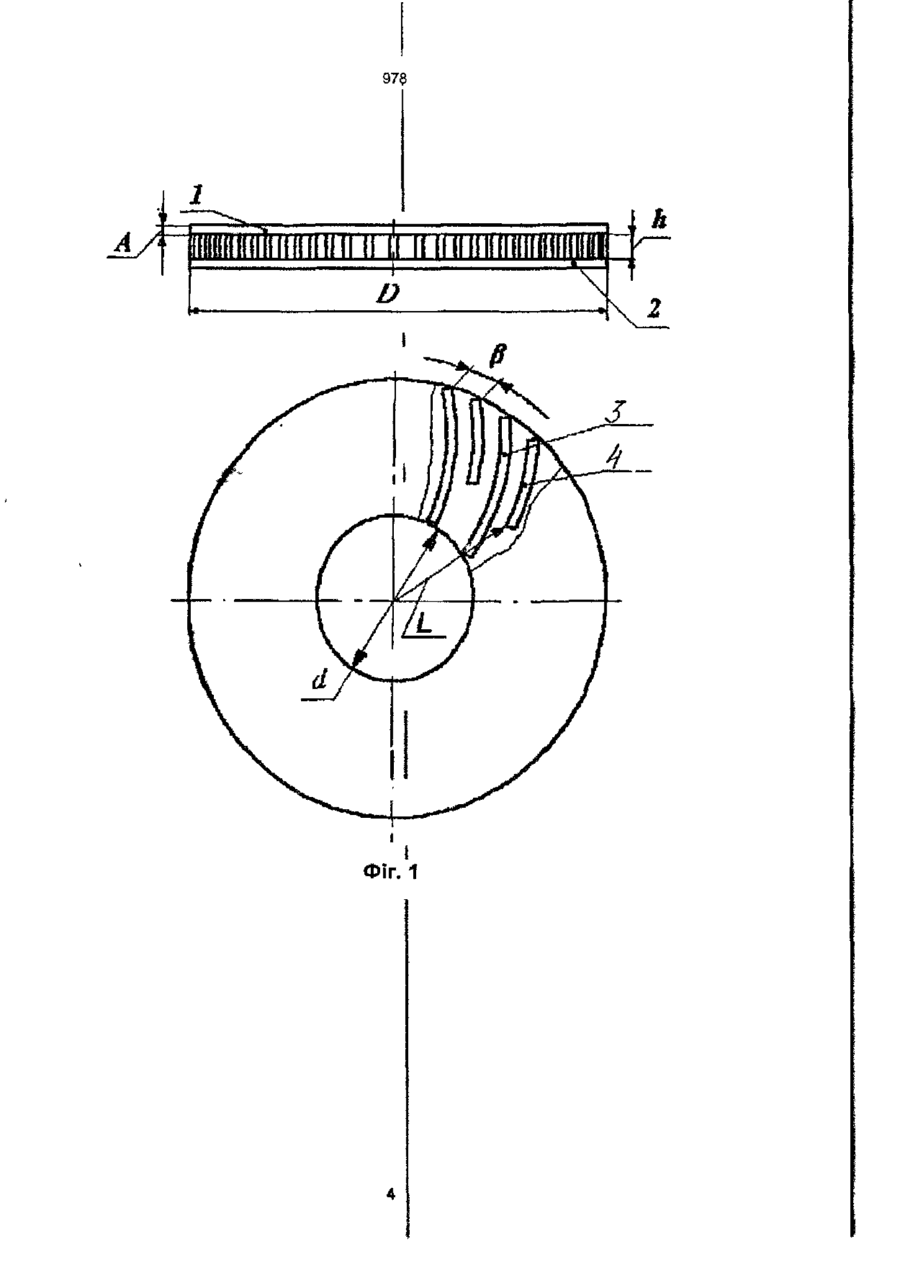

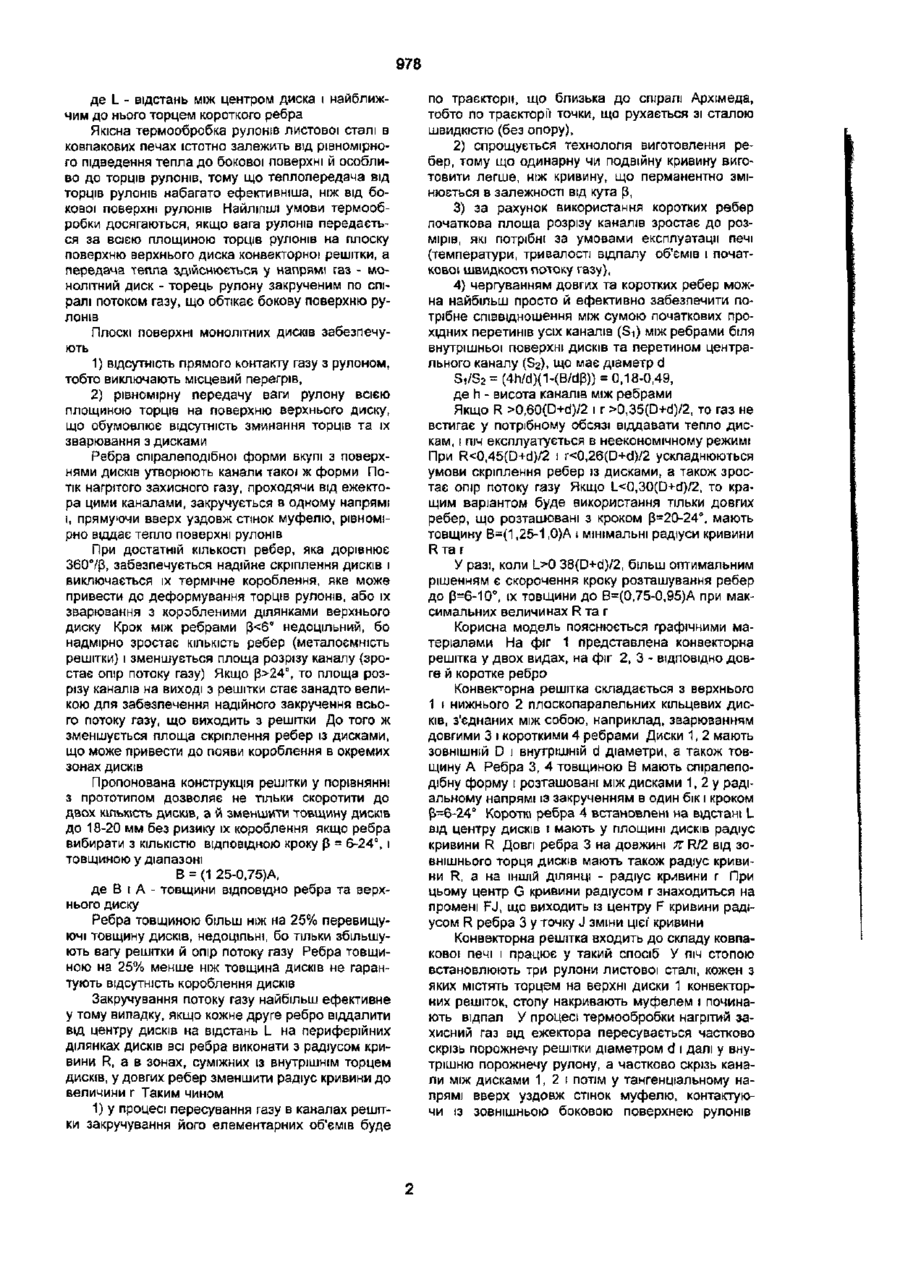

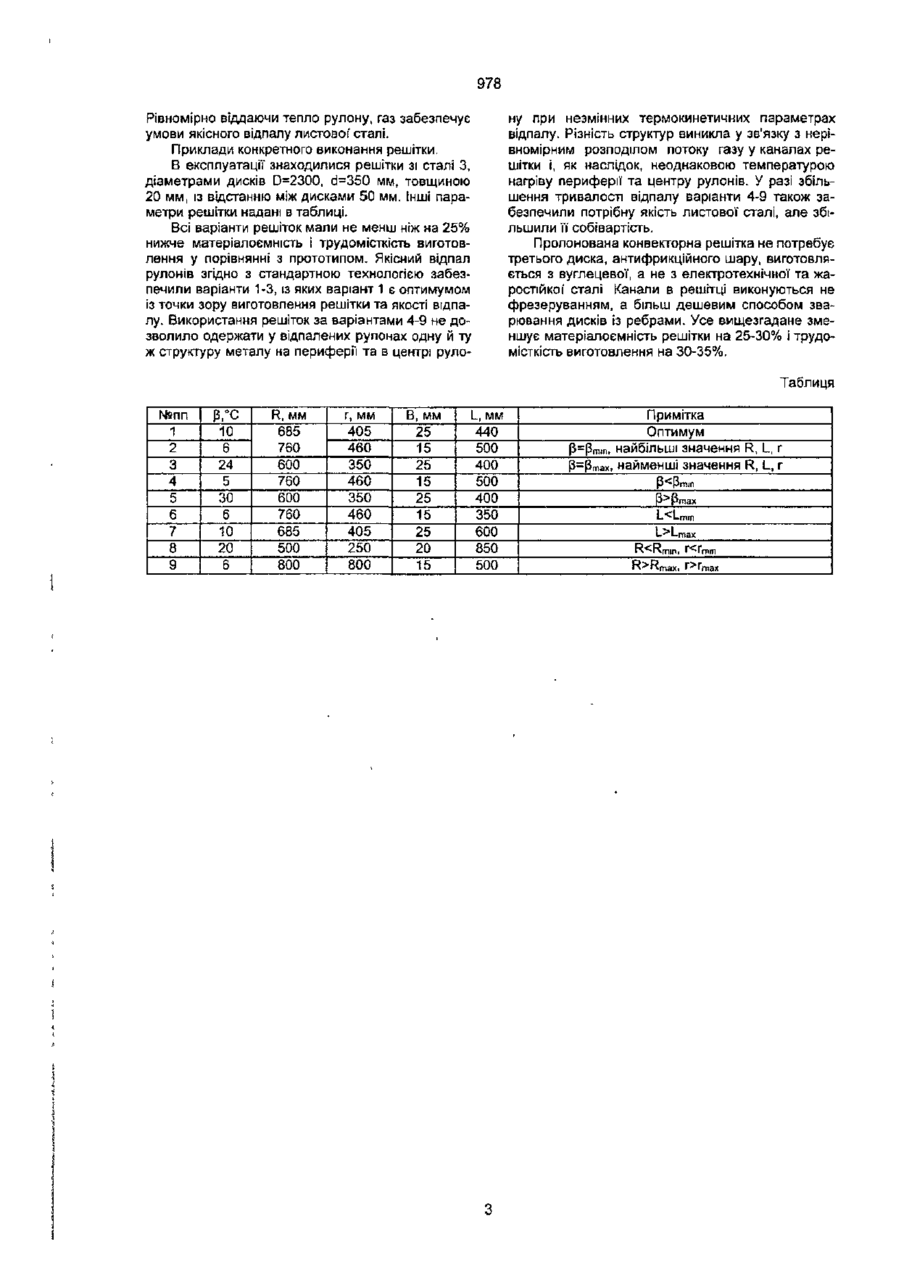

1. Конвекторна решітка для термічної обробки рулонів у ковпакових печах, що містить верхній та нижній кільцеві диски, а також канали між ними, яка відрізняється тим, що канали утворені спіралеподібними ребрами, що з'єднують диски у радіальному напрямі із закрученням в один бік І кроком Э = 6-24°, де р - центральний кут, що вимірюється в площині дисків від центральної осі. 2. Конвекторна решітка за п. 1, яка відрізняється тим, що вона містить довгі й короткі ребра, що по Корисна модель належить до галузей термічної обробки металів та металургійного машинобудування і може бути використана в ковпакових печах для відпалу листового метала в рулонах. Відома прийнята за прототип конвекторна решітка, що містить нижній кільцевий диск із радіальними пазами, встановлені на нього і розділені між собою антифрикційним шаром кільцеві диски з вуглецевої сталі (товщиною 25-40 мм) І електротехнічної сталі (пат. РФ № 15477, C21D9/673, опубл. БВКМ № 29, 2000 p.). Решітка використовується для якісної термообробки рулонів електротехнічної етапі і виключає прямий контакт нагрітого газу з торцями рулонів. Недоліком решітки, є велика матеріалоємність та трудомісткість її виготовлення. В основу корисної моделі поставлено задачу: у конвекторній решітці для термічної обробки рулонів у ковпакових печах шляхом удосконалення ЇЇ конструкції забезпечити зниження ЇЇ матеріалоємності й трудомісткості виготовлення. Поставлена задача досягається у конвекторній решітці, що містить верхній та нижній кільцеві диски, а також канали між ними, в якій згідно з корисною моделлю, канали утворені спіралеподібними парно чергуються, довгі ребра мають два радіуси кривини у площині дисків, що дорівнюють: R = (0,45-0,60)(D-t-d)/2, r=(0,26-0,35)(D+d)/2, де D і d- відповідно зовнішній та внутрішній діаметри дисків; R - радіус кривини ребра на ділянці, що прилягає до зовнішнього торця диска і має довжину Ж R/2; г - радіус кривини ребра на ділянці, що прилягає до внутрішнього торця диска, причому центр кривини ребра радіусом г знаходиться на промені, що виходить із центру кривини ребра радіусом R у точку зміни цієї кривини, а короткі ребра мають радіус кривини R і розташовані таким чином, що їх внутрішні торці віддалені від центру дисків на відстань: L=(0,30-0,38)(D+d)/2, де L - відстань між центром диска і найближчим до нього торцем короткого ребра. ребрами, що з'єднують диски у радіальному напрямі з закрученням в один бік і кроком р = 6-24°, де р - центральний кут, що вимірюється в площині дисків від центральної осі. Зокрема, решітка містить довгі і короткі ребра, що попарно чергуються, довгі ребра мають два радіуси кривини у площині дисків, що дорівнюють: R=(0,45-0,60){D+d)/2, r=(0,26-0,35)(D+d)/2, де D i d - відповідно зовнішній та внутрішній діаметри дисків; R - радіус кривини ребра на ділянці, що прилягає до зовнішнього торця диска і має довжину 7TR/2; г - радіус кривини ребра на ДІЛЯНЦІ, ЩО прилягає до внутрішнього торця диска, причому центр кривини ребра радіусом г знаходиться на проміні, що виходить Із центра кривини ребра радіусом R у точку зміни цієї кривини, а короткі ребра мають радіус кривини R і розташовані таким чином, що їх внутрішні торці віддалені від центру дисків на відстань: L = (0,30-0,38)(D+d)/2, 00 0> 0,60(D+d)/2 і г >0,35(D+d)/2, то газ не встигає у потрібному обсязі віддавати тепло дискам, І піч експлуатується в неекономічному режимі При R
