H01Q 21/06 — решітки з порушуваних окремо антенних вузлів, однаково поляризованих і рознесених в просторі

Номер патенту: 115044

Опубліковано: 11.09.2017

Автори: Жіціанг Чен, Джіецінг Янг, Бін Санг, Лей Женг, Їнонг Ліу, Ванлонг Ву, Юаньцзинг Лі, Зіран Жао, Венгуо Ліу

МПК: H01Q 9/04, H01Q 21/06

Мітки: мікросмужкові, системі, антени, антенні, широкосмугові

Формула / Реферат:

1. Широкосмугова мікросмужкова антена, яка включає:діелектричну підкладку прямокутної форми,випромінювальну ділянку, утворену на верхній поверхні діелектричної підкладки,з'єднувальну ділянку, утворену на верхній поверхні діелектричної підкладки, яка проходить від сторони діелектричної підкладки до позиції від випромінювальної ділянки на певну відстань, та металеву опору, розташовану на нижній поверхні діелектричної...

Номер патенту: 112208

Опубліковано: 10.08.2016

Автори: Бін Санг, Лей Женг, Ксілей Луо, Жіціанг Чен, Юаньцзинг Лі, Ванлонг Ву, Джіецінг Янг, Зіран Жао, Венгуо Ліу

МПК: H01Q 21/06, H01Q 9/04, H01Q 13/02 ...

Мітки: способи, системі, комплекті, рупорного, створення, хвилеводу, антенні

Формула / Реферат:

1. Антенна система, яка містить:антенну решітку, яка включає:діелектричну підкладку прямокутної форми,множину випромінювальних патчів, розташованих з інтервалами по довжині діелектричної підкладки й утворених на верхній поверхні діелектричної підкладки,множину з'єднувальних патчів, розташованих відповідно до множини випромінювальних патчів, кожен з яких є утвореним на верхній поверхні діелектричної підкладки й...

Номер патенту: 112110

Опубліковано: 25.07.2016

Автори: Карпов Олександр Іванович, Кожешкурт Валентин Олександрович, Мустецов Микола Петрович, Катрич Віктор Олександрович, Антоненко Євгеній Олександрович

МПК: H01Q 21/06, H01Q 19/28, H01Q 25/02 ...

Мітки: решіток, спосіб, пристрій, зменшення, розмірів, реалізації, лінійних, антенних

Формула / Реферат:

1. Спосіб зменшення розмірів лінійних антенних решіток, що включає збудження сусідніх вібраторів, рівними по значенню, але протилежними по фазі струмами, при цьому період решітки вибирають рівним одній восьмій робочої довжини хвилі антенної решітки, який відрізняється тим, що лінійну решітку розміщують над противагою, діаметр противаги вибирають рівним непарній кількості половин робочих довжин хвиль антенної решітки, при цьому у розрив...

Номер патенту: 75978

Опубліковано: 25.12.2012

Автори: Ковалевський Едуард Олександрович, Харченко Володимир Петрович, Кондратюк Василь Михайлович

МПК: H01Q 21/06

Мітки: широкосмугових, аеронавігації, завад, спосіб, приглушення

Формула / Реферат:

Спосіб приглушення широкосмугових завад в аеронавігації, який включає в себе перетворення НВЧ-сигналів N-елементної антенної решітки у радіоканалах в цифрові відліки, подачу їх в адаптивний процесор, в якому вимірюють кути надходження завади, задають значення кутів надходження сигналів і розв'язують систему N рівнянь, яка складається із матриці фазорів сигналів та завади на елементах антенної решітки з урахуванням кутів надходження сигналів...

Номер патенту: 92531

Опубліковано: 10.11.2010

Автори: Плаксін Сергій Вікторович, Дзензерський Віктор Олександрович, Погоріла Любов Михайлівна, Соколовський Іван Івановіч, Кравченко Олександр Васильович, Бровкін Юрій Миколайович

МПК: H01L 35/00, H01P 1/00, H01Q 1/24 ...

Мітки: енергії, промислової, струм, перетворення, пристрій, нвч, змінній, частоти

Формула / Реферат:

Пристрій перетворення НВЧ енергії в змінний струм промислової частоти, що містить напівпровідниковий елемент, встановлений у відрізку хвилеводу, та фільтруючі пристрої , який відрізняється тим, що як напівпровідниковий елемент використана напівпровідникова структура у вигляді круглої або квазіквадратної в поперечному перерізі пластини з однорідно легованого матеріалу з негативною диференціальною провідністю з металізованими контактними...

Номер патенту: 85225

Опубліковано: 12.01.2009

Автори: Ковалевський Едуард Олександрович, Конін Валерій Викторовіч, Харченко Володимир Петрович

МПК: H01Q 21/06

Мітки: антена, радіонавігації, адаптивна

Формула / Реферат:

Адаптивна антена радіонавігації, що містить антенну решітку, N-елементи якої через малошумні підсилювачі та вектор-модулятори зв'язані з суматором, вихід якого по каналу зворотного зв'язку з'єднано через перетворювач до першої проміжної частоти, підсилювач з автоматичним регулюванням підсилення за допомогою керуючого пристрою, керуючого елемента та цифро-аналогового перетворювача, перетворювач до другої проміжної частоти з аналого-цифровим...

Номер патенту: 83038

Опубліковано: 10.06.2008

Автори: Селезньов Дмитро Георгійович, Грибовський Олександр Володимирович, Кузьмичов Ігор Костянтинович

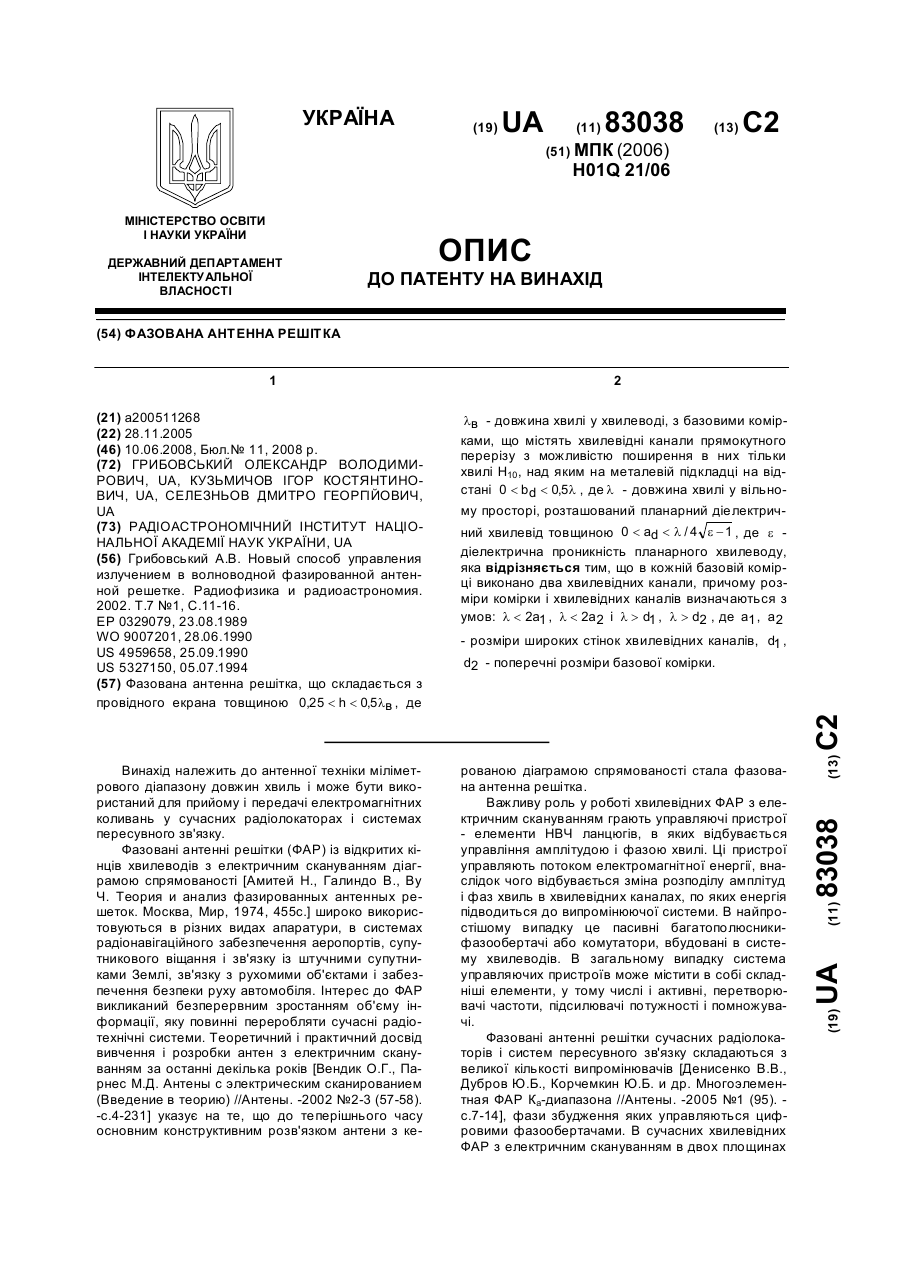

МПК: H01Q 21/06

Мітки: антенна, фазована, решітка

Формула / Реферат:

Фазована антенна решітка, що складається з провідного екрана товщиною , де  - довжина хвилі у хвилеводі, з базовими комірками, що містять хвилевідні канали прямокутного перерізу з можливістю поширення в них тільки хвилі Н10, над яким на металевій підкладці на відстані

Номер патенту: 13368

Опубліковано: 15.03.2006

Автори: Селезньов Дмитро Георгійович, Кузьмичов Ігор Костянтинович, Грибовський Олександр Володимирович

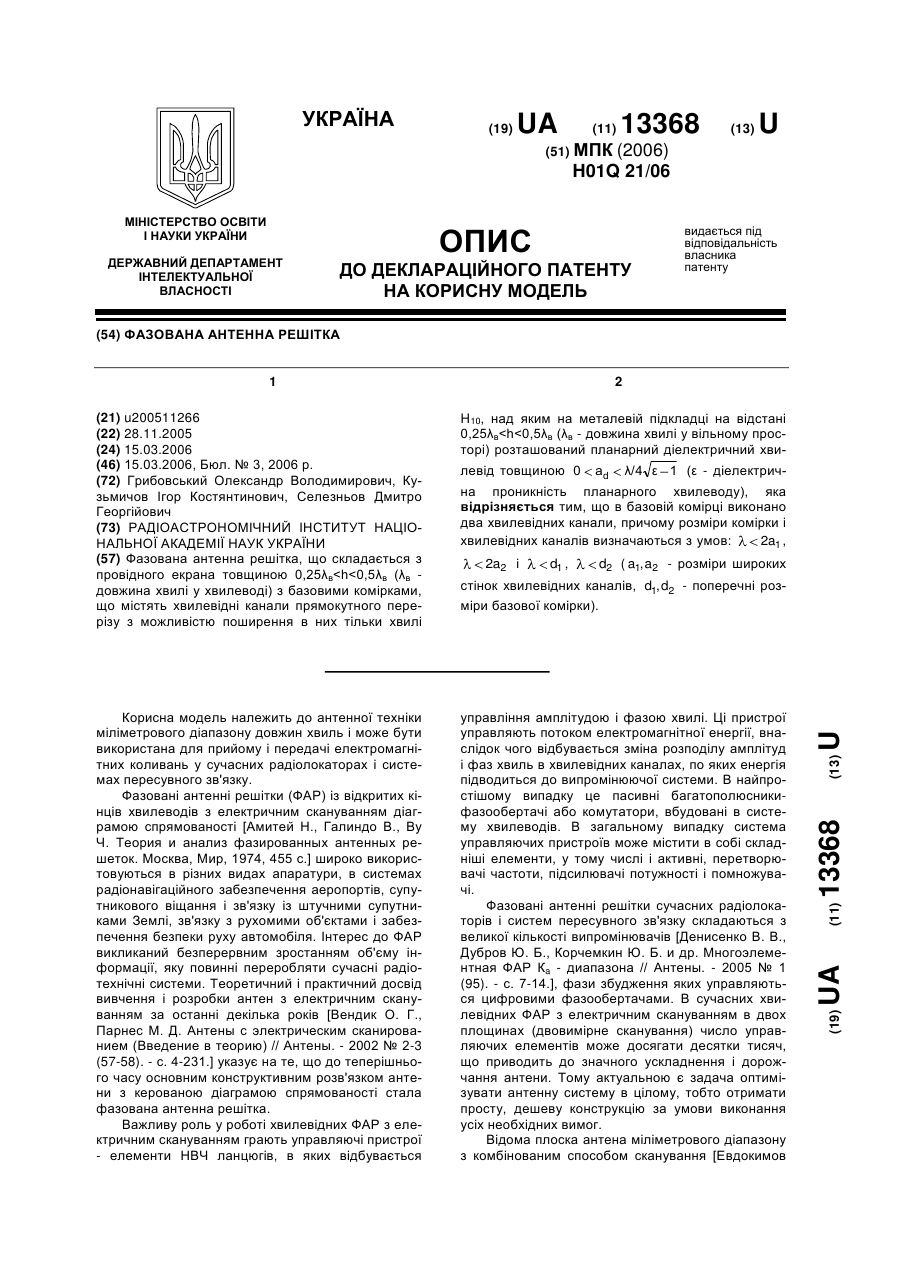

МПК: H01Q 21/06

Мітки: решітка, антенна, фазована

Формула / Реферат:

Фазована антенна решітка, що складається з провідного екрана товщиною 0,25λв<h<0,5λв (λв - довжина хвилі у хвилеводі) з базовими комірками, що містять хвилевідні канали прямокутного перерізу з можливістю поширення в них тільки хвилі H10, над яким на металевій підкладці на відстані 0,25λв<h<0,5λв (λв - довжина хвилі у вільному просторі) розташований планарний діелектричний хвилевід товщиною

Номер патенту: 33192

Опубліковано: 15.02.2001

Автори: Кудрик Андрій Миколайович, Пророшин Сергій Михайлович, Бахвалов Валентин Борисович

МПК: H01Q 21/06

Мітки: антена, вібраторна, кругової, приймальна, поляризації

Текст:

...в передню і задню напівсферу. На практиці часто вимагається виключити випромінювання в задню напівсферу і завдяки цьому покращити коефіцієнт підсилення і направлені властивості антени. Це можна зробити, наприклад, за допомогою відомого плоского металевого екрану, розташованого паралельно площині вібраторів на відстані чверті довжини хвилі від неї. Умовно вважається, що прототип містить такий екран (на рисунку в літературі [1] цей екран...

Номер патенту: 33193

Опубліковано: 15.02.2001

Автори: Пророшин Сергій Михайлович, Кудрик Андрій Миколайович, Бахвалов Валентин Борисович

МПК: H01Q 21/06

Мітки: вібраторна, кругової, поляризації, антена

Текст:

...вібраторів, заживлюваних зі зсувом фаз 90°. При цьому всі горизонтальні вібратори решітки заживлюються синфазно, а всі вертикальні вібратори - теж синфазно, але зі зсувом фаз 90° відносно горизонтальних вібраторів [1]. Недоліком прототипу є те, що при порівняно невеликій обмеженій кількості вібраторів антена буде мати погане спрямування і велику ширину головної пелюстки діаграми спрямування антени. Покращити направлені властивості...

Номер патенту: 32198

Опубліковано: 15.12.2000

Автори: Кудрик Андрій Миколайович, Бахвалов Валентин Борисович, Пророшин Сергій Михайлович

МПК: H01Q 21/06

Мітки: поляризації, вібраторна, кругової, антенна, решітка

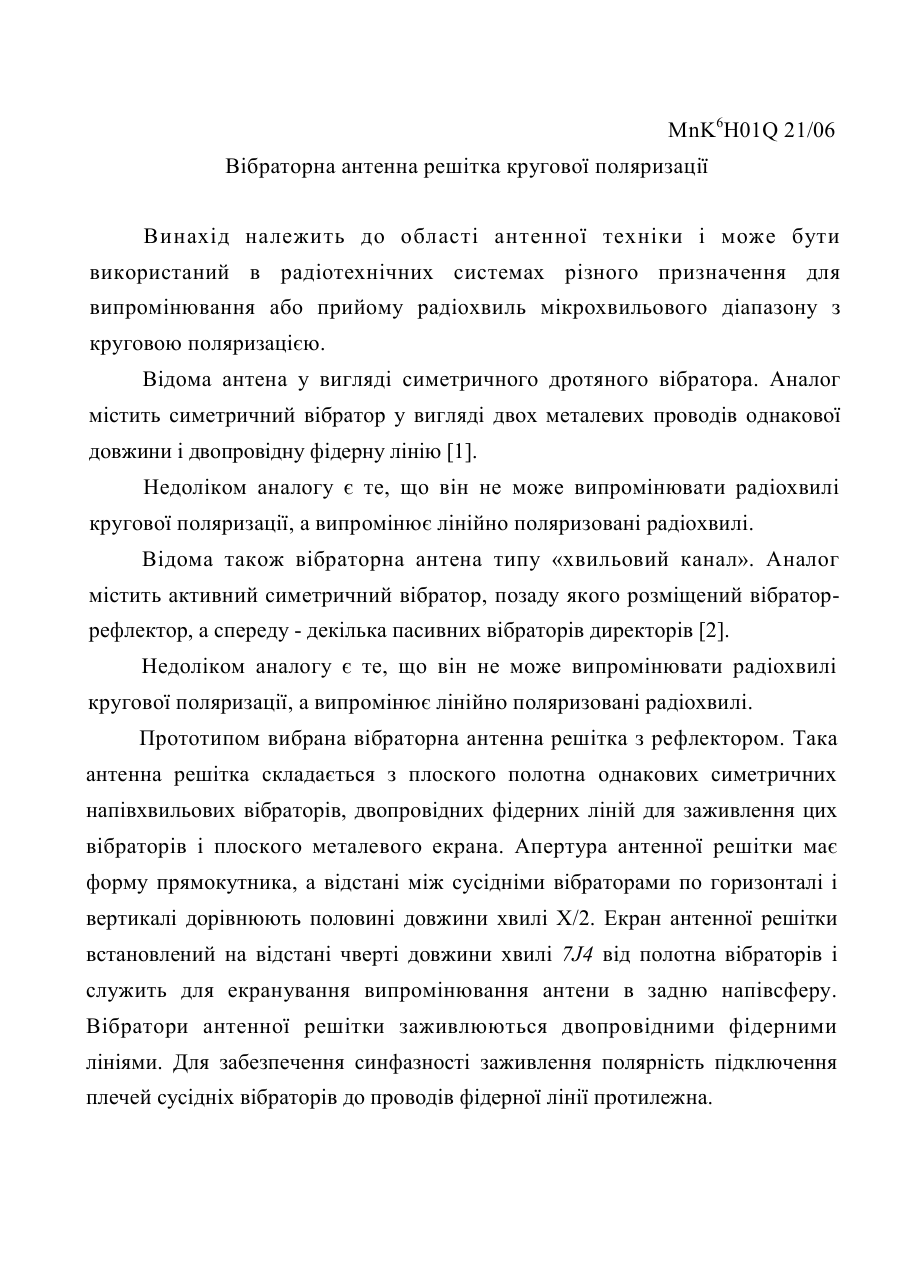

Текст:

...збільшення відстаней між сусідніми вібраторами звичайно не вдається, бо при цьому сильно зростають інтерференційні пелюстки діаграми направленості і їхній рівень стає порівняний з рівнем головної пелюстки. Тому практичний інтерес представляє задача зменшення ширини головної пелюстки діаграми спрямування антенної решітки без збільшення кількості вібраторів решітки і без значного збільшення рівня бокових та інтерференційних пелюсток. Можливе...

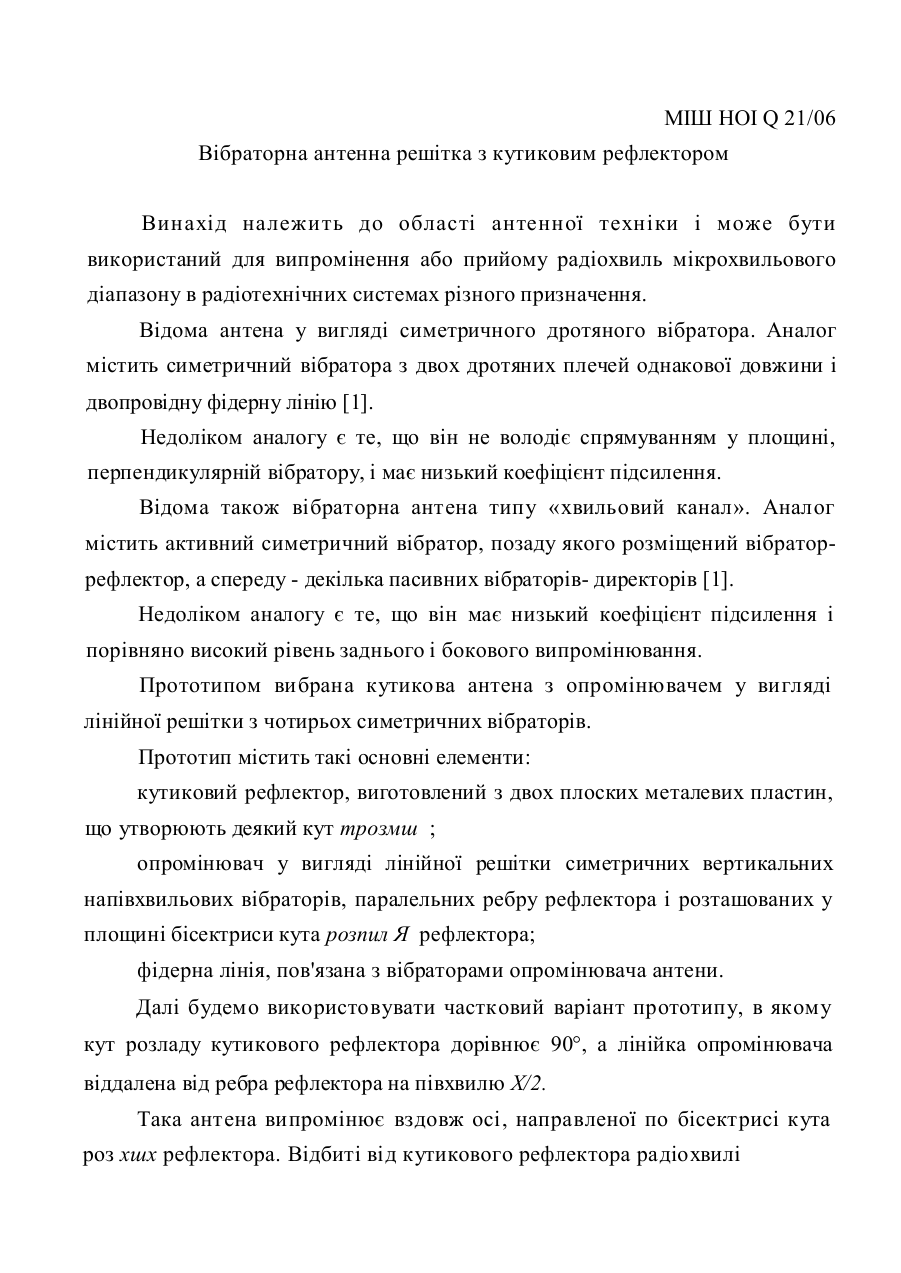

Номер патенту: 32195

Опубліковано: 15.12.2000

Автори: Пророшин Сергій Михайлович, Бахвалов Валентин Борисович, Кудрик Андрій Миколайович

МПК: H01Q 21/06

Мітки: рефлектором, решітка, кутиковим, антенна, вібраторна

Текст:

...системи зростає із збільшенням кількості лінійок М і кількості симетричних вібраторів в кожної лінійці N. Синфазне заживления всіх вібраторів в усіх лінійках забезпечується завдяки тому, що фідерні лінії виконані з повітряним діелектриком і швидкість розповсюдження радіохвиль в лінії дорівнює швидкості світла. Для цього необхідно, щоб відстань по висоті між сусідніми симетричними вібраторами в кожної лінійці дорівнювала А/2, а...

Номер патенту: 32199

Опубліковано: 15.12.2000

Автори: Бахвалов Валентин Борисович, Пророшин Сергій Михайлович, Кудрик Андрій Миколайович

МПК: H01Q 21/06

Мітки: опромінювачем, кутикова, вібраторним, антена

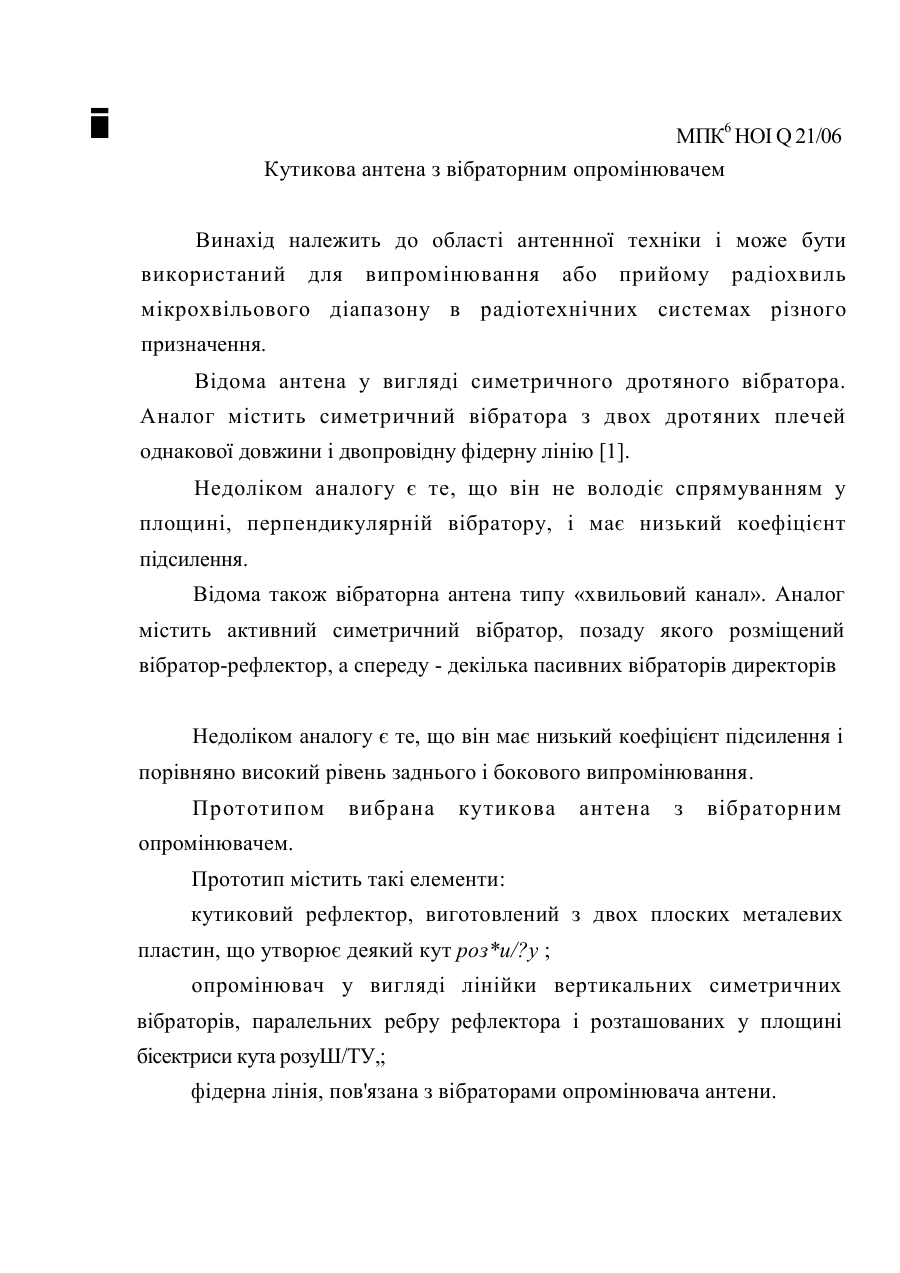

Текст:

...Відома також вібраторна антена типу «хвильовий канал». Аналог містить активний симетричний вібратор, позаду якого розміщений вібратор-рефлектор, а спереду - декілька пасивних вібраторів директорів Недоліком аналогу є те, що він має низький коефіцієнт підсилення і порівняно високий рівень заднього і бокового випромінювання. Прототипом вибрана кутикова антена з вібраторним опромінювачем. Прототип містить такі елементи: кутиковий...

Номер патенту: 13949

Опубліковано: 25.04.1997

Автори: Родін Олександр Валерійович, Жуков Сергій Анатолійович, Бахвалов Борис Миколайович, Хом'яков Олег Миколайович

МПК: H01Q 21/06

Мітки: решітка, імпульсних, антенна, несинусоїдальних, сигналів, вібраторна

Формула / Реферат:

Вибраторная антенная решетка для импуль­сных несинусоидальных сигналов, содержащая па­раллельные проволочные вибраторы, разнесенные на одинаковые расстояния, концы которых связа­ны с импульсным генератором тока коаксиальны­ми кабелями одинаковой длины, а длина вибратора меньше произведения скорости света с на дли­тельность фронта DТ импульса тока, питающего антенну генератора, отличающаяся тем, что поза­ди вибраторов на расстоянии d2 = c DТ/2...
