Одноразовий підгузок

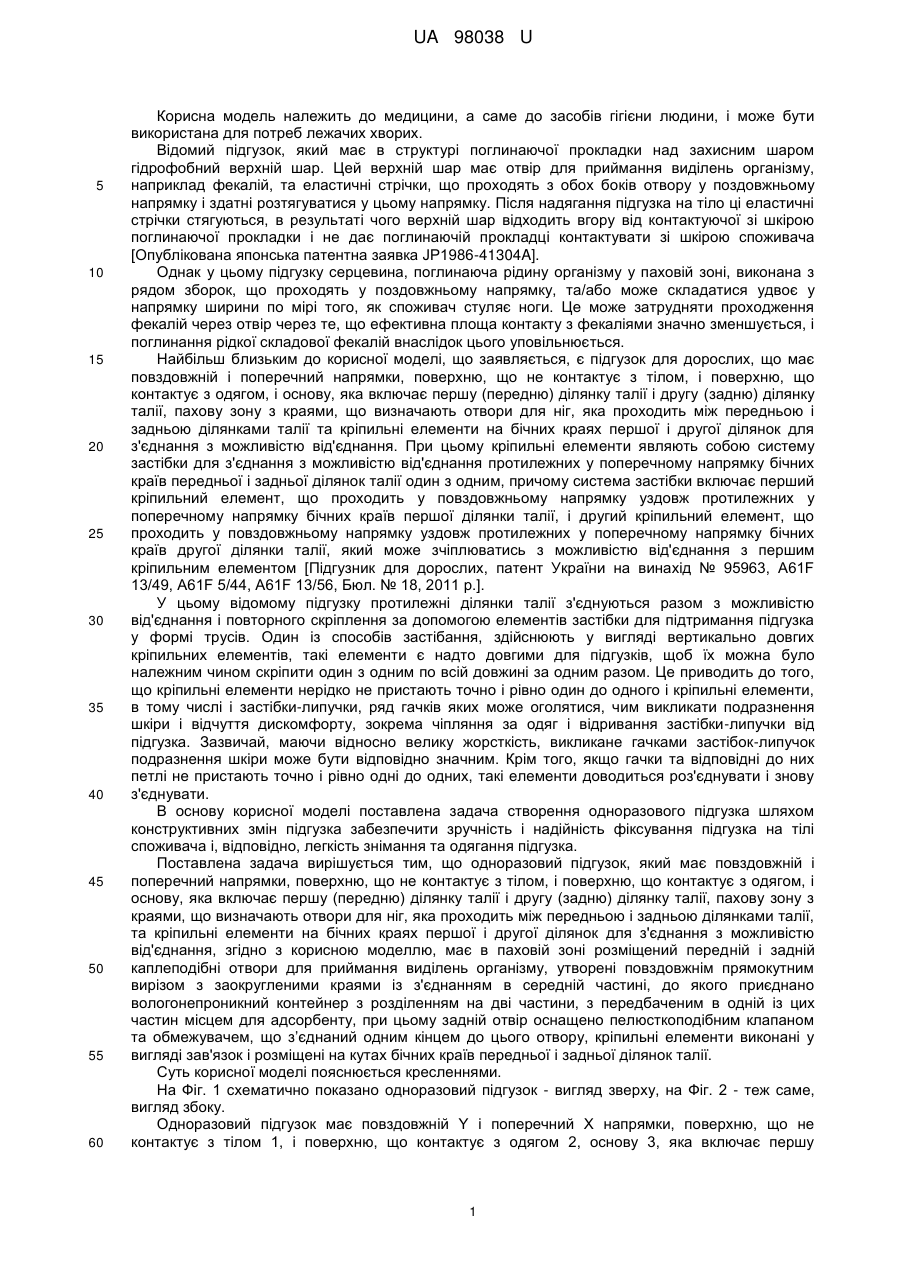

Реферат: UA 98038 U UA 98038 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до засобів гігієни людини, і може бути використана для потреб лежачих хворих. Відомий підгузок, який має в структурі поглинаючої прокладки над захисним шаром гідрофобний верхній шар. Цей верхній шар має отвір для приймання виділень організму, наприклад фекалій, та еластичні стрічки, що проходять з обох боків отвору у поздовжньому напрямку і здатні розтягуватися у цьому напрямку. Після надягання підгузка на тіло ці еластичні стрічки стягуються, в результаті чого верхній шар відходить вгору від контактуючої зі шкірою поглинаючої прокладки і не дає поглинаючій прокладці контактувати зі шкірою споживача [Опублікована японська патентна заявка JP1986-41304A]. Однак у цьому підгузку серцевина, поглинаюча рідину організму у паховій зоні, виконана з рядом зборок, що проходять у поздовжньому напрямку, та/або може складатися удвоє у напрямку ширини по мірі того, як споживач стуляє ноги. Це може затрудняти проходження фекалій через отвір через те, що ефективна площа контакту з фекаліями значно зменшується, і поглинання рідкої складової фекалій внаслідок цього уповільнюється. Найбільш близьким до корисної моделі, що заявляється, є підгузок для дорослих, що має повздовжній і поперечний напрямки, поверхню, що не контактує з тілом, і поверхню, що контактує з одягом, і основу, яка включає першу (передню) ділянку талії і другу (задню) ділянку талії, пахову зону з краями, що визначають отвори для ніг, яка проходить між передньою і задньою ділянками талії та кріпильні елементи на бічних краях першої і другої ділянок для з'єднання з можливістю від'єднання. При цьому кріпильні елементи являють собою систему застібки для з'єднання з можливістю від'єднання протилежних у поперечному напрямку бічних країв передньої і задньої ділянок талії один з одним, причому система застібки включає перший кріпильний елемент, що проходить у повздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв першої ділянки талії, і другий кріпильний елемент, що проходить у повздовжньому напрямку уздовж протилежних у поперечному напрямку бічних країв другої ділянки талії, який може зчіплюватись з можливістю від'єднання з першим кріпильним елементом [Підгузник для дорослих, патент України на винахід № 95963, A61F 13/49, A61F 5/44, A61F 13/56, Бюл. № 18, 2011 р.]. У цьому відомому підгузку протилежні ділянки талії з'єднуються разом з можливістю від'єднання і повторного скріплення за допомогою елементів застібки для підтримання підгузка у формі трусів. Один із способів застібання, здійснюють у вигляді вертикально довгих кріпильних елементів, такі елементи є надто довгими для підгузків, щоб їх можна було належним чином скріпити один з одним по всій довжині за одним разом. Це приводить до того, що кріпильні елементи нерідко не пристають точно і рівно один до одного і кріпильні елементи, в тому числі і застібки-липучки, ряд гачків яких може оголятися, чим викликати подразнення шкіри і відчуття дискомфорту, зокрема чіпляння за одяг і відривання застібки-липучки від підгузка. Зазвичай, маючи відносно велику жорсткість, викликане гачками застібок-липучок подразнення шкіри може бути відповідно значним. Крім того, якщо гачки та відповідні до них петлі не пристають точно і рівно одні до одних, такі елементи доводиться роз'єднувати і знову з'єднувати. В основу корисної моделі поставлена задача створення одноразового підгузка шляхом конструктивних змін підгузка забезпечити зручність і надійність фіксування підгузка на тілі споживача і, відповідно, легкість знімання та одягання підгузка. Поставлена задача вирішується тим, що одноразовий підгузок, який має повздовжній і поперечний напрямки, поверхню, що не контактує з тілом, і поверхню, що контактує з одягом, і основу, яка включає першу (передню) ділянку талії і другу (задню) ділянку талії, пахову зону з краями, що визначають отвори для ніг, яка проходить між передньою і задньою ділянками талії, та кріпильні елементи на бічних краях першої і другої ділянок для з'єднання з можливістю від'єднання, згідно з корисною моделлю, має в паховій зоні розміщений передній і задній каплеподібні отвори для приймання виділень організму, утворені повздовжнім прямокутним вирізом з заокругленими краями із з'єднанням в середній частині, до якого приєднано вологонепроникний контейнер з розділенням на дві частини, з передбаченим в одній із цих частин місцем для адсорбенту, при цьому задній отвір оснащено пелюсткоподібним клапаном та обмежувачем, що з’єднаний одним кінцем до цього отвору, кріпильні елементи виконані у вигляді зав'язок і розміщені на кутах бічних країв передньої і задньої ділянок талії. Суть корисної моделі пояснюється кресленнями. На Фіг. 1 схематично показано одноразовий підгузок - вигляд зверху, на Фіг. 2 - теж саме, вигляд збоку. Одноразовий підгузок має повздовжній Υ і поперечний X напрямки, поверхню, що не контактує з тілом 1, і поверхню, що контактує з одягом 2, основу 3, яка включає першу 1 UA 98038 U 5 10 (передню) ділянку 4 талії і другу (задню) ділянку 5 талії, пахову зону 6 з краями 7, що визначають отвори для ніг, яка проходить між передньою 4 і задньою 5 ділянками талії та кріпильні елементи 8 на бічних краях першої і другої ділянок (4 і 5 відповідно) для з'єднання з можливістю від'єднання. В паховій зоні 6 розміщено передній 9 і задній 10 каплеподібні отвори для приймання виділень організму, утворені повздовжнім прямокутним вирізом з заокругленими краями із з'єднанням 11 в середній частині, до якого приєднано вологонепроникний контейнер 12 з розділенням 13 на дві частини, з передбаченим в ньому місцем для адсорбенту 14. Задній отвір 10 оснащено пелюсткоподібним клапаном 15 та обмежувачем 16, що приєднаний одним кінцем до отвору 10. Кріпильні елементи 8 виконані у вигляді зав'язок і розміщені на кутах бічних краях передньої 4 і задньої 5 ділянок талії. Корисна модель забезпечує зручність і надійність фіксування підгузка на тілі споживача і, відповідно, легкість знімання та одягання підгузка. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Одноразовий підгузок, що містить повздовжній і поперечний напрямки, поверхню, що не контактує з тілом, і поверхню, що контактує з одягом, і основу, яка включає першу (передню) ділянку талії і другу (задню) ділянку талії, пахову зону з краями, що визначають отвори для ніг, яка проходить між передньою і задньою ділянками талії, та кріпильні елементи на бічних краях першої і другої ділянок для з'єднання з можливістю від'єднання, який відрізняється тим, що в паховій зоні розміщений передній і задній каплеподібні отвори для приймання виділень організму, утворені повздовжнім прямокутним вирізом з заокругленими краями із з'єднанням в середній частині, до якого приєднано вологонепроникний контейнер з розділенням на дві частини, з передбаченим в одній із цих частин місцем для адсорбенту, при цьому задній отвір оснащено пелюсткоподібним клапаном та обмежувачем, що приєднаний одним кінцем до цього отвору, кріпильні елементи виконані у вигляді зав'язок і розміщені на кутах бічних країв передньої і задньої ділянок талії. 2 UA 98038 U 3 UA 98038 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
