Інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини

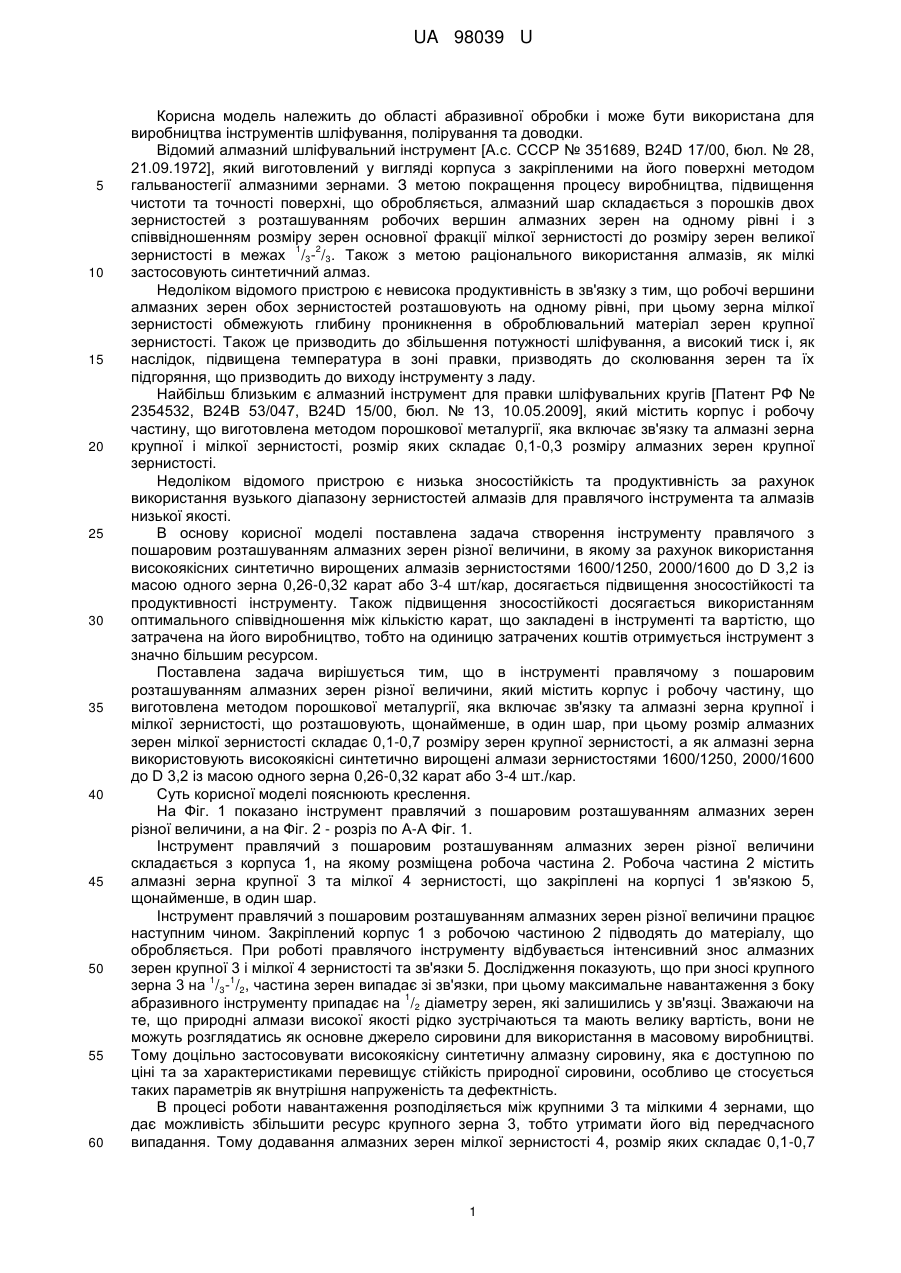

Реферат: Інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини містить корпус і робочу частину, що виготовлена методом порошкової металургії, яка включає зв'язку та алмазні зерна крупної і мілкої зернистості, що розташовують щонайменше в один шар. Розмір алмазних зерен мілкої зернистості складає 0,1-0,7 розміру зерен крупної зернистості, а як алмазні зерна використовують високоякісні синтетично вирощені алмази зернистостями 1600/1250, 2000/1600 до D 3,2 із масою одного зерна 0,26-0,32 карат або 3-4 шт./кар. UA 98039 U (12) UA 98039 U UA 98039 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області абразивної обробки і може бути використана для виробництва інструментів шліфування, полірування та доводки. Відомий алмазний шліфувальний інструмент [А.с. СССР № 351689, В24D 17/00, бюл. № 28, 21.09.1972], який виготовлений у вигляді корпуса з закріпленими на його поверхні методом гальваностегії алмазними зернами. З метою покращення процесу виробництва, підвищення чистоти та точності поверхні, що обробляється, алмазний шар складається з порошків двох зернистостей з розташуванням робочих вершин алмазних зерен на одному рівні і з співвідношенням розміру зерен основної фракції мілкої зернистості до розміру зерен великої 1 2 зернистості в межах /3- /3. Також з метою раціонального використання алмазів, як мілкі застосовують синтетичний алмаз. Недоліком відомого пристрою є невисока продуктивність в зв'язку з тим, що робочі вершини алмазних зерен обох зернистостей розташовують на одному рівні, при цьому зерна мілкої зернистості обмежують глибину проникнення в оброблювальний матеріал зерен крупної зернистості. Також це призводить до збільшення потужності шліфування, а високий тиск і, як наслідок, підвищена температура в зоні правки, призводять до сколювання зерен та їх підгоряння, що призводить до виходу інструменту з ладу. Найбільш близьким є алмазний інструмент для правки шліфувальних кругів [Патент РФ № 2354532, В24В 53/047, B24D 15/00, бюл. № 13, 10.05.2009], який містить корпус і робочу частину, що виготовлена методом порошкової металургії, яка включає зв'язку та алмазні зерна крупної і мілкої зернистості, розмір яких складає 0,1-0,3 розміру алмазних зерен крупної зернистості. Недоліком відомого пристрою є низька зносостійкість та продуктивність за рахунок використання вузького діапазону зернистостей алмазів для правлячого інструмента та алмазів низької якості. В основу корисної моделі поставлена задача створення інструменту правлячого з пошаровим розташуванням алмазних зерен різної величини, в якому за рахунок використання високоякісних синтетично вирощених алмазів зернистостями 1600/1250, 2000/1600 до D 3,2 із масою одного зерна 0,26-0,32 карат або 3-4 шт/кар, досягається підвищення зносостійкості та продуктивності інструменту. Також підвищення зносостійкості досягається використанням оптимального співвідношення між кількістю карат, що закладені в інструменті та вартістю, що затрачена на його виробництво, тобто на одиницю затрачених коштів отримується інструмент з значно більшим ресурсом. Поставлена задача вирішується тим, що в інструменті правлячому з пошаровим розташуванням алмазних зерен різної величини, який містить корпус і робочу частину, що виготовлена методом порошкової металургії, яка включає зв'язку та алмазні зерна крупної і мілкої зернистості, що розташовують, щонайменше, в один шар, при цьому розмір алмазних зерен мілкої зернистості складає 0,1-0,7 розміру зерен крупної зернистості, а як алмазні зерна використовують високоякісні синтетично вирощені алмази зернистостями 1600/1250, 2000/1600 до D 3,2 із масою одного зерна 0,26-0,32 карат або 3-4 шт./кар. Суть корисної моделі пояснюють креслення. На Фіг. 1 показано інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини, а на Фіг. 2 - розріз по А-А Фіг. 1. Інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини складається з корпуса 1, на якому розміщена робоча частина 2. Робоча частина 2 містить алмазні зерна крупної 3 та мілкої 4 зернистості, що закріплені на корпусі 1 зв'язкою 5, щонайменше, в один шар. Інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини працює наступним чином. Закріплений корпус 1 з робочою частиною 2 підводять до матеріалу, що обробляється. При роботі правлячого інструменту відбувається інтенсивний знос алмазних зерен крупної 3 і мілкої 4 зернистості та зв'язки 5. Дослідження показують, що при зносі крупного 1 1 зерна 3 на /3- /2, частина зерен випадає зі зв'язки, при цьому максимальне навантаження збоку 1 абразивного інструменту припадає на /2 діаметру зерен, які залишились у зв'язці. Зважаючи на те, що природні алмази високої якості рідко зустрічаються та мають велику вартість, вони не можуть розглядатись як основне джерело сировини для використання в масовому виробництві. Тому доцільно застосовувати високоякісну синтетичну алмазну сировину, яка є доступною по ціні та за характеристиками перевищує стійкість природної сировини, особливо це стосується таких параметрів як внутрішня напруженість та дефектність. В процесі роботи навантаження розподіляється між крупними 3 та мілкими 4 зернами, що дає можливість збільшити ресурс крупного зерна 3, тобто утримати його від передчасного випадання. Тому додавання алмазних зерен мілкої зернистості 4, розмір яких складає 0,1-0,7 1 UA 98039 U 5 розміру зерен крупної зернистості 3, дозволяє значно збільшити стійкість інструменту та підвищити його ресурс. Інструмент правлячий, з пошаровим розташуванням алмазних зерен різної величини у вигляді правлячих роликів, олівців, брусків, гребінок та іншого, може використовуватись для правки шліфувальних кругів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Інструмент правлячий з пошаровим розташуванням алмазних зерен різної величини, що містить корпус і робочу частину, що виготовлена методом порошкової металургії, яка включає зв'язку та алмазні зерна крупної і мілкої зернистості, що розташовують щонайменше в один шар, який відрізняється тим, що розмір алмазних зерен мілкої зернистості складає 0,1-0,7 розміру зерен крупної зернистості, а як алмазні зерна використовують високоякісні синтетично вирощені алмази зернистостями 1600/1250, 2000/1600 до D 3,2 із масою одного зерна 0,26-0,32 карат або 3-4 шт./кар. Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
