Рекламно-інформаційний стенд з лазером

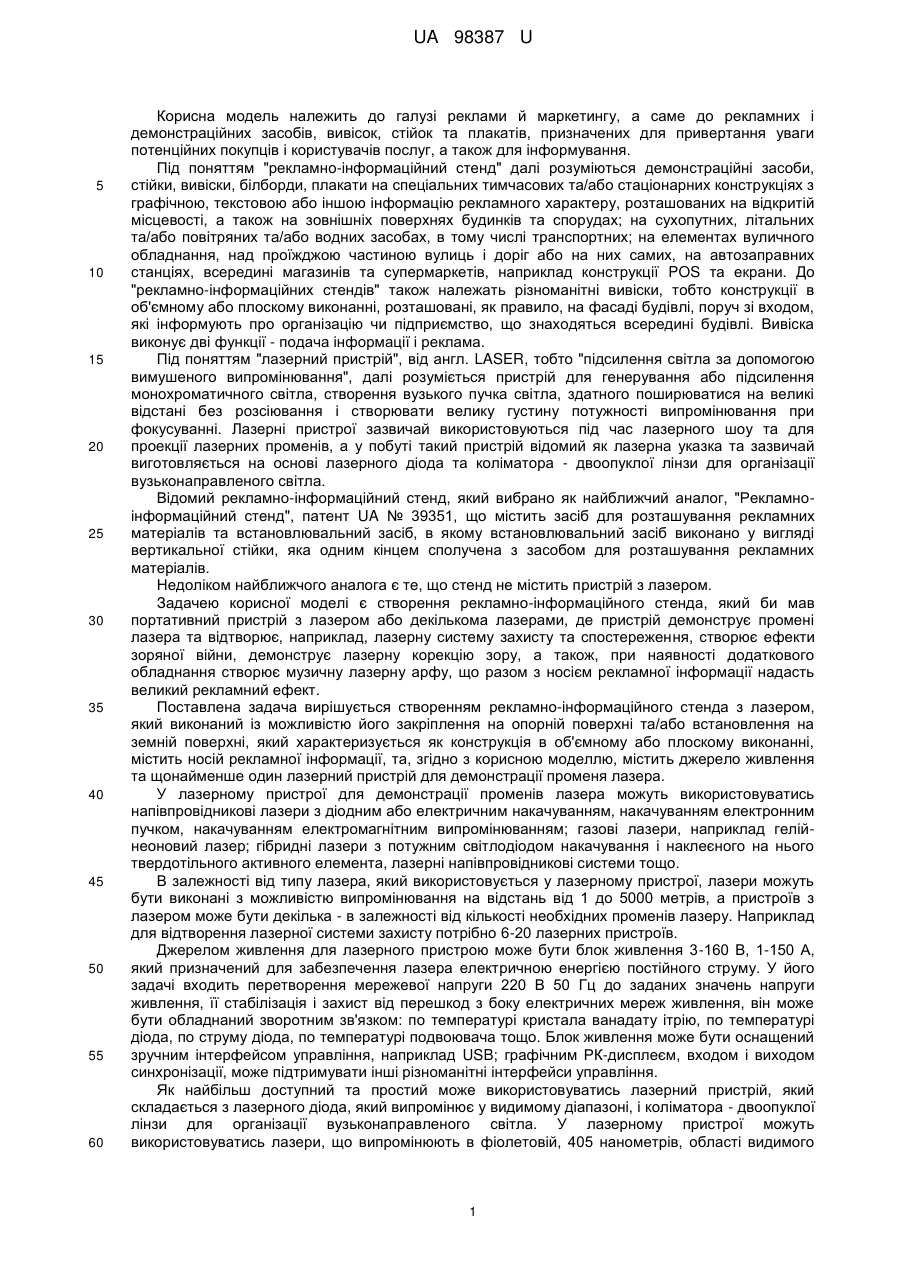

Реферат: UA 98387 U UA 98387 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі реклами й маркетингу, а саме до рекламних і демонстраційних засобів, вивісок, стійок та плакатів, призначених для привертання уваги потенційних покупців і користувачів послуг, а також для інформування. Під поняттям "рекламно-інформаційний стенд" далі розуміються демонстраційні засоби, стійки, вивіски, білборди, плакати на спеціальних тимчасових та/або стаціонарних конструкціях з графічною, текстовою або іншою інформацію рекламного характеру, розташованих на відкритій місцевості, а також на зовнішніх поверхнях будинків та спорудах; на сухопутних, літальних та/або повітряних та/або водних засобах, в тому числі транспортних; на елементах вуличного обладнання, над проїжджою частиною вулиць і доріг або на них самих, на автозаправних станціях, всередині магазинів та супермаркетів, наприклад конструкції POS та екрани. До "рекламно-інформаційних стендів" також належать різноманітні вивіски, тобто конструкції в об'ємному або плоскому виконанні, розташовані, як правило, на фасаді будівлі, поруч зі входом, які інформують про організацію чи підприємство, що знаходяться всередині будівлі. Вивіска виконує дві функції - подача інформації і реклама. Під поняттям "лазерний пристрій", від англ. LASER, тобто "підсилення світла за допомогою вимушеного випромінювання", далі розуміється пристрій для генерування або підсилення монохроматичного світла, створення вузького пучка світла, здатного поширюватися на великі відстані без розсіювання і створювати велику густину потужності випромінювання при фокусуванні. Лазерні пристрої зазвичай використовуються під час лазерного шоу та для проекції лазерних променів, а у побуті такий пристрій відомий як лазерна указка та зазвичай виготовляється на основі лазерного діода та коліматора - двоопуклої лінзи для організації вузьконаправленого світла. Відомий рекламно-інформаційний стенд, який вибрано як найближчий аналог, "Рекламноінформаційний стенд", патент UA № 39351, що містить засіб для розташування рекламних матеріалів та встановлювальний засіб, в якому встановлювальний засіб виконано у вигляді вертикальної стійки, яка одним кінцем сполучена з засобом для розташування рекламних матеріалів. Недоліком найближчого аналога є те, що стенд не містить пристрій з лазером. Задачею корисної моделі є створення рекламно-інформаційного стенда, який би мав портативний пристрій з лазером або декількома лазерами, де пристрій демонструє промені лазера та відтворює, наприклад, лазерну систему захисту та спостереження, створює ефекти зоряної війни, демонструє лазерну корекцію зору, а також, при наявності додаткового обладнання створює музичну лазерну арфу, що разом з носієм рекламної інформації надасть великий рекламний ефект. Поставлена задача вирішується створенням рекламно-інформаційного стенда з лазером, який виконаний із можливістю його закріплення на опорній поверхні та/або встановлення на земній поверхні, який характеризується як конструкція в об'ємному або плоскому виконанні, містить носій рекламної інформації, та, згідно з корисною моделлю, містить джерело живлення та щонайменше один лазерний пристрій для демонстрації променя лазера. У лазерному пристрої для демонстрації променів лазера можуть використовуватись напівпровідникові лазери з діодним або електричним накачуванням, накачуванням електронним пучком, накачуванням електромагнітним випромінюванням; газові лазери, наприклад гелійнеоновий лазер; гібридні лазери з потужним світлодіодом накачування і наклеєного на нього твердотільного активного елемента, лазерні напівпровідникові системи тощо. В залежності від типу лазера, який використовується у лазерному пристрої, лазери можуть бути виконані з можливістю випромінювання на відстань від 1 до 5000 метрів, а пристроїв з лазером може бути декілька - в залежності від кількості необхідних променів лазеру. Наприклад для відтворення лазерної системи захисту потрібно 6-20 лазерних пристроїв. Джерелом живлення для лазерного пристрою може бути блок живлення 3-160 В, 1-150 А, який призначений для забезпечення лазера електричною енергією постійного струму. У його задачі входить перетворення мережевої напруги 220 В 50 Гц до заданих значень напруги живлення, її стабілізація і захист від перешкод з боку електричних мереж живлення, він може бути обладнаний зворотним зв'язком: по температурі кристала ванадату ітрію, по температурі діода, по струму діода, по температурі подвоювача тощо. Блок живлення може бути оснащений зручним інтерфейсом управління, наприклад USB; графічним РК-дисплеєм, входом і виходом синхронізації, може підтримувати інші різноманітні інтерфейси управління. Як найбільш доступний та простий може використовуватись лазерний пристрій, який складається з лазерного діода, який випромінює у видимому діапазоні, і коліматора - двоопуклої лінзи для організації вузьконаправленого світла. У лазерному пристрої можуть використовуватись лазери, що випромінюють в фіолетовій, 405 нанометрів, області видимого 1 UA 98387 U 5 10 15 20 25 30 35 40 45 50 55 60 спектра; та/або в синій, 445 нанометрів, області видимого спектра; та/або червоний, 635-660 нанометрів, області видимого спектра. В червоному лазері, 635-660 нанометрів, використовується лазерні діоди з коліматором, а потужність варіюється приблизно від одного мілівата до вата. У синьому лазері, 445 нанометрів, світло випромінюється потужним синім лазерним діодом в 1-3 Вт. Світло в фіолетовому лазері генерується лазерним діодом, що випромінює промінь з довжиною хвилі 405 нм. У лазерному пристрої можуть використовуватись лазери, що випромінюють в зеленій, 501-561 нанометрів, області видимого спектра; та/або жовтій, 593,5 нанометрів, області видимого спектра; та/або в бірюзовій 473 нанометрів, області видимого спектра; та/або в червоній, 660-671 нанометрів, області видимого спектра тощо. Для створення лазерної арфи лазерний пристрій може містити фотодатчики та/або мікроконтролер, та/або джерело звуку, та/або комп'ютер, та/або дзеркальний гальванометр, та/або відеокамеру, та/або гучномовець. Існує два основні різновиди цього лазерного інструмента: закрита арфа, тобто арфа в рамці, і відкрита арфа, тобто без рами. Закрита лазерна арфа являє собою замкнуту конструкцію, у якій знизу вгору випромінюються промені лазера, причому промені випромінюють у верхній край цієї рамки, на якому змонтовані фотоприймачі, тобто фотодатчики. У лазерній арфі "струн", тобто променів лазера може бути від 2 до 10-12 або навіть більше. При перериванні променя рукою фотоприймач, тобто фотодатчик, передає сигнал на контролер, який формує звуковий або MIDI-сигнал потрібного виду, тривалості, гучності і частоти і система видає певний звук за допомогою гучномовця. Відкрита лазерна арфа - це арфа, у якої для формування розгортки променів лазера необхідний дзеркальний гальванометр. Також, принцип роботи відкритих лазерних арф може бути таким, де основну роль відіграють спеціальні сенсори, які можуть бути розташовані знизу, біля ніг виконавця. Ці сенсори реєструють світлові спалахи від рук виконавця: коли музикант накриває своєю долонею той чи інший промінь, його долоня "спалахує" яскравим світлом. За принципом роботи цих сенсорів відкрита лазерна арфа ділиться на чисто апаратну і на програмно-апаратну. У перших сигнали від фоточутливих елементів обробляються приладами на основі мікроконтролерів, у других сенсорами зазвичай виступають швидкісні відеокамери, близько 60 кадрів в секунду і вище, зображення яких обробляється спеціальними програмами на комп'ютері в реальному часі. Надалі і ті і інші відкриті лазерні арфи можуть видавати сигнал на програмний синтезатор, тобто джерело звуку, який відтворює звучання того чи іншого інструмента через гучномовці. Лазерні арфи можуть бути одноколірними, зазвичай з зеленими променями, а також багатоколірними лазерними арфами. Наприклад, це може бути сконфігурована повна октава з зеленими променями, наприклад для будь-яких діатонічних нот, і червоними променями, тобто для будь-яких хроматичних нот. Приклад будови лазерної арфи з твердотільним лазером з діодним накачуванням, тобто Diode-pumped solid-state laser, DPSS, приведено на сайті http://teslacoil.ru: використовується зелений, 532 нм, твердотільний лазер з діодним накачуванням, 2100 мВт; для формування розгортки гальванометр 20-40 kpps, а також блок живлення від мережі 220 В, який має зворотний зв'язок; динаміки, комп'ютер та як синтезатор - Microsoft General MIDI. При бажанні, можливо купувати та встановити на рекламно-інформаційний стенд готову портативну двоколірну лазерну арфу "KromaLASER KL-250". Така лазерна арфа базується на слабких 80100 мВт лазерних променях. Також можливо придбати більш потужну версію лазерної арфи "KromaLASER KL-450", а також повнокольорову версію лазерного пристрою, повністю "plug & play", не залежну від денного світла автономну модель з 1 Вт лазером "KromaLASER KL-PRO". Також можливе використання маніпулятора з будь-яким приводом для запрограмованого руху лазерного пристрою або запрограмованої гри на лазерній арфі з участю або без участі людини, тобто лазерний пристрій або лазерна арфа можуть працювати під управлінням програмованого автоматичного пристрою або людини-оператора, причому дії, тобто маніпуляції, при цьому аналогічні діям руки людини. Саме цьому рекламно-інформаційний стенд може додатково містити пристрій для перекриття, тобто переривання променів лазера та/або мікроконтролер, та/або роботизовану рукавичку-маніпулятор з датчиками, яка одягається на руку людини. Пристрій для перекриття, тобто переривання променів лазера, може бути просторовим механізмом з одним або багатьма ступенями свободи, в тому числі у вигляді механічної руки, причому маніпулятор може складатися з шарнірно з'єднаних ланок. Найпростішим пристроєм для перекриття, тобто переривання променів лазера, може бути електромагнітний пристрій, в якому електромагніт взаємодіє з елементом з феромагнетика. Іншими пристроями для перекриття променя лазера можуть бути гідравлічні, механічні, пневматичні або комбіновані пристрої та маніпулятори, які можуть керуватись програмним мікроконтролером або безпосередньо людиною. 2 UA 98387 U 5 10 15 20 25 30 35 40 45 50 55 60 Лазерний пристрій та лазерна арфа можуть бути виготовлені з можливістю руху та/або містити привод, наприклад електричний, гідравлічний, пневматичний або комбінований, причому привод може керуватись за допомогою мікроконтролера або пристрою для дистанційного управління. Це можуть бути вертикальні та/або горизонтальні моторизовані платформи з можливістю повороту. Лазерна арфа та лазерний пристрій можуть бути шарнірно з'єднані зі стендом, наприклад за допомогою шарнірної петлі, кулі, циліндричного шарніра або спеціальних платформ тощо. Лазерна арфа та лазерний пристрій можуть містити фіксатор для фіксації положення лазерного пристрою та лазерної арфи та/або кріплення до опорної поверхні стенда, наприклад хомути, скоби. Лазерна арфа та лазерний пристрій можуть містити пристрій для обертання в двох напрямках і плоскопаралельного руху вздовж однієї або кількох площин. Лазерна арфа та лазерний пристрій можуть містити пристрій для зміни напряму і висоти випромінювання лазера, наприклад перископ зі штативом, а також пристрій для гасіння вібрацій, наприклад систему механічного приводу з функцією гасіння вібрацій. Лазерна арфа та лазерний пристрій можуть додатково містити стабілізатор руху - пристрій, що здійснює стабілізацію лазерного пристрою та лазерної арфи, а також променя лазера при переміщенні, тобто при русі, хитавиці тощо, рекламно-інформаційного стенда, у разі, якщо рекламно-інформаційний стенд встановлено на транспортному засобі, наприклад на автомобілі. Стабілізатор руху призначений для спрощення прицілювання променя лазера при русі транспортного засобу і підвищення точності випромінення лазера на ходу. Технічно стабілізатор руху променя лазера являє собою набір датчиків і обчислювальний комплекс, з'єднаний з приводом пристрою, тобто знаряддя. На підставі показань датчиків визначаються параметри переміщення рекламно-інформаційного стенда і видаються керуючі команди приводу пристрою, тобто знаряддя, які компенсують виникаючі відхилення. Таким чином, транспортний засіб, на якому встановлено рекламно-інформаційний стенд, може рухатись, а стабілізатор руху променя лазера може здійснювати стабілізацію променя лазера та направляти промінь лазера точно у заданому напрямку та у задану точку. Лазерна арфа та лазерний пристрій можуть міститись на рекламно-інформаційному стенді з лицьової сторони, на опорі, на транспортному засобі, наприклад на автомобілі поряд з рекламно-інформаційним стендом. Рекламно-інформаційний стенд може додатково містити джерела світла, де джерела світла можуть бути встановлені з можливістю освітлення носія інформації, лазерного пристрою, лазерної арфи та будь-яких елементів рекламно-інформаційного стенда. Джерела світла можуть бути світлодіодними, лампами розжарювання, люмінесцентними тощо. Рекламноінформаційний стенд може додатково містити програмний контролер, тобто мікроконтролер та/або таймер для вмикання та/або вимикання джерел світла - це допоможе зробити роботу джерел світла запрограмованим та полегшити роботу з ними. Рекламно-інформаційний стенд може бути додатково обладнаний датчиком руху та/або датчиком світла, які подають сигнал для мікроконтролера для вмикання та/або вимикання вищевказаних пристроїв; та/або пристрій для дистанційного управління, за допомогою якого можуть вмикатись або вимикатись усі вищевказані пристрої. Рекламно-інформаційний стенд може додатково містити джерела звуку, тобто звуковідтворюючий пристрій, наприклад CDпрогравач, звукопідсилювач та гучномовці для відтворення музики та будь-яких звуків. Рекламно-інформаційний стенд може бути виготовлено з додатковою функцією приймання випромінювання лазерних випромінювань з лазерної арфи та з інших лазерних пристроїв, тобто містити фотодатчики та може додатково містити щонайменше один дзеркальний елемент, який виконано з можливістю відбивання променя лазера з лазерного пристрою та лазерної арфи, наприклад увігнуте або пряме діелектричне дзеркало з великою оптичною стійкістю. Фотодатчик може приймати промінь лазера та, за допомогою мікроконтролера, вмикати на рекламноінформаційному стенді світло та інші пристрої. Рекламно-інформаційний стенд може додатково містити тримач фотодатчика та дзеркального елемента, наприклад штатив та інші кінематичні тримачі, в тому числі з можливістю повороту та регулювання за допомогою регулюючих болтів та пристроїв. Рекламно-інформаційний стенд може бути виконаний із можливістю його закріплення на опорній поверхні, тобто на стінах, стелі, підлозі, інженерних спорудах, наприклад мостах, дахах, а також на автомобілях, човнах, літаках, повітряних кулях тощо. Рекламно-інформаційний стенд може кріпитись на магнітах, на кронштейні, на хомутах тощо; та/або встановлений на земній поверхні: на опорах, балках тощо. Рекламно-інформаційний стенд може бути виконаний як конструкція в об'ємному або плоскому виконанні, тобто може повторювати будь-яку геометричну фігуру, наприклад циліндр, призму, піраміду або фантазійну фігуру, наприклад 3 UA 98387 U 5 замок, вікно тощо. Рекламно-інформаційний стенд може містити носії рекламної інформації, виконані у вигляді рекламних щитів, стійок, листів, об'ємних фігур тощо. Носій рекламної інформації може бути у вигляді плоского листа або об'ємної фігури, або сітки, яка міститься між краями носія інформації, або поверхні з чарунками тощо. Матеріалом для виготовлення рекламно-інформаційного стенда може бути метал, пластик, деревина або метало-пластиковий матеріал, або комбінації вищевказаних матеріалів тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 1. Рекламно-інформаційний стенд з лазером, що виконаний із можливістю його закріплення на опорній поверхні та/або встановлення на земній поверхні, який характеризується як конструкція в об'ємному або плоскому виконанні, містить носій рекламної інформації, який відрізняється тим, що містить джерело живлення та щонайменше один лазерний пристрій для демонстрації променя лазера. 2. Рекламно-інформаційний стенд за п. 1, який відрізняється тим, що додатково містить фотодатчик та/або дзеркальний елемент, який виконано з можливістю відбивання променя лазера, та/або тримач дзеркального елемента. 3. Рекламно-інформаційний стенд за пп. 1-2, який відрізняється тим, що лазерний пристрій виготовлений з можливістю руху та/або містить привод, та/або шарнірно з'єднаний зі стендом, та/або містить фіксатор положення, та/або кріплення до опорної поверхні стенда, та/або пристрій для обертання в двох напрямках і плоскопаралельного руху вздовж площин, та/або пристрій для зміни напряму і висоти випромінювання лазера, та/або пристрій для гасіння вібрацій. 4. Рекламно-інформаційний стенд за пп. 1-3, який відрізняється тим, що додатково містить датчики руху та/або датчик світла, та/або таймер, та/або джерела світла, та/або пристрій для дистанційного управління, та/або джерела звуку, та/або мікроконтролер. 5. Рекламно-інформаційний стенд за пп. 1-4, який відрізняється тим, що лазерний пристрій виконано з здатністю випромінювання лазера у видимій частині спектра від 405 нанометрів до 671 нанометрів та/або на відстань від 1 до 5000 метрів. 6. Рекламно-інформаційний стенд за пп. 1-5, який відрізняється тим, що лазерний пристрій містить стабілізатор руху. 7. Рекламно-інформаційний стенд за пп. 1-6, який відрізняється тим, що додатково містить пристрій для перекриття променів лазера та/або мікроконтролер, та/або роботизовану рукавичку-маніпулятор. 8. Рекламно-інформаційний стенд за пп. 1-7, який відрізняється тим, що для створення лазерної арфи лазерний пристрій додатково містить фотодатчики та/або мікроконтролер, та/або джерело звуку, та/або комп'ютер, та/або дзеркальний гальванометр, та/або відеокамеру, та/або гучномовець. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
