Футляр для зберігання дископодібного носія інформації

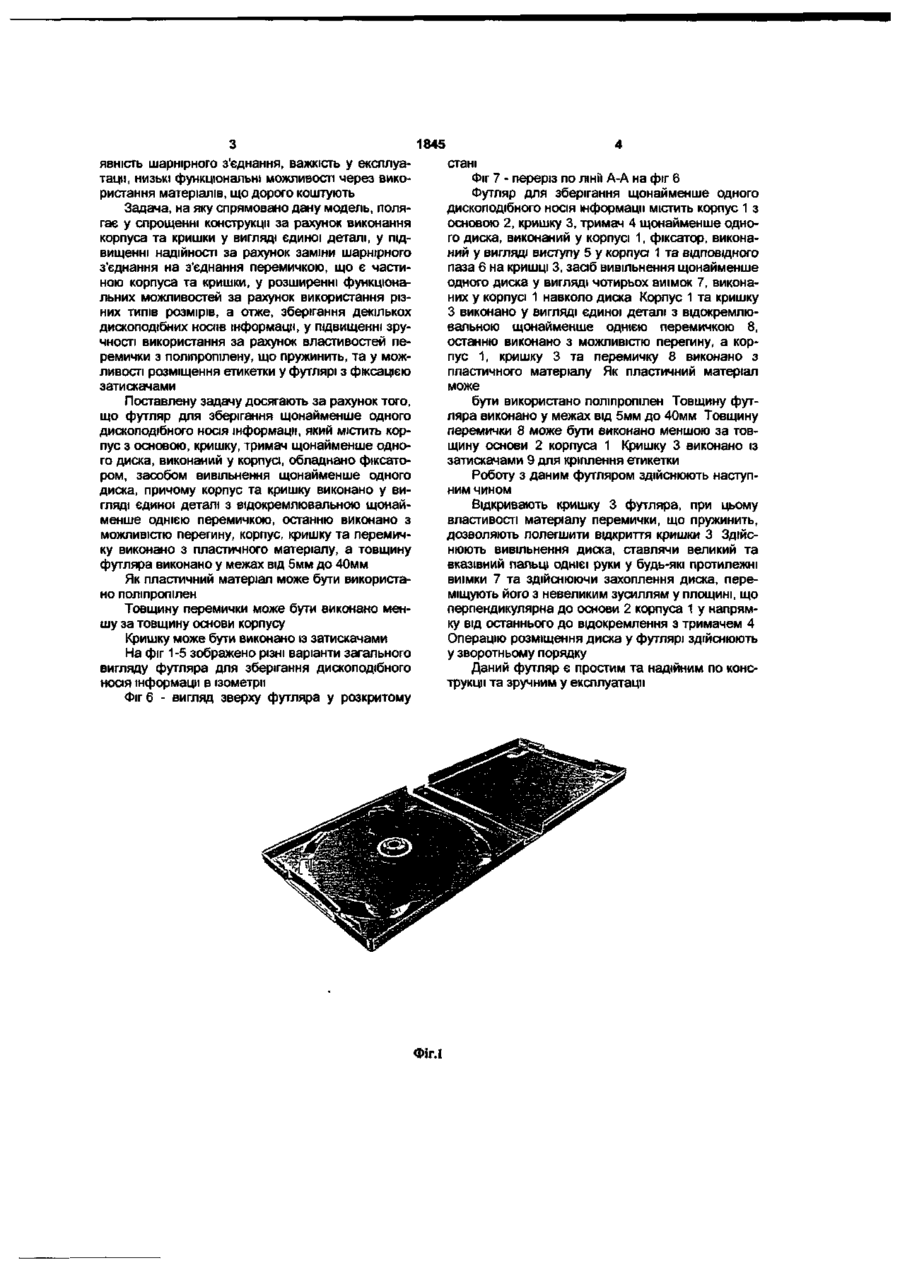

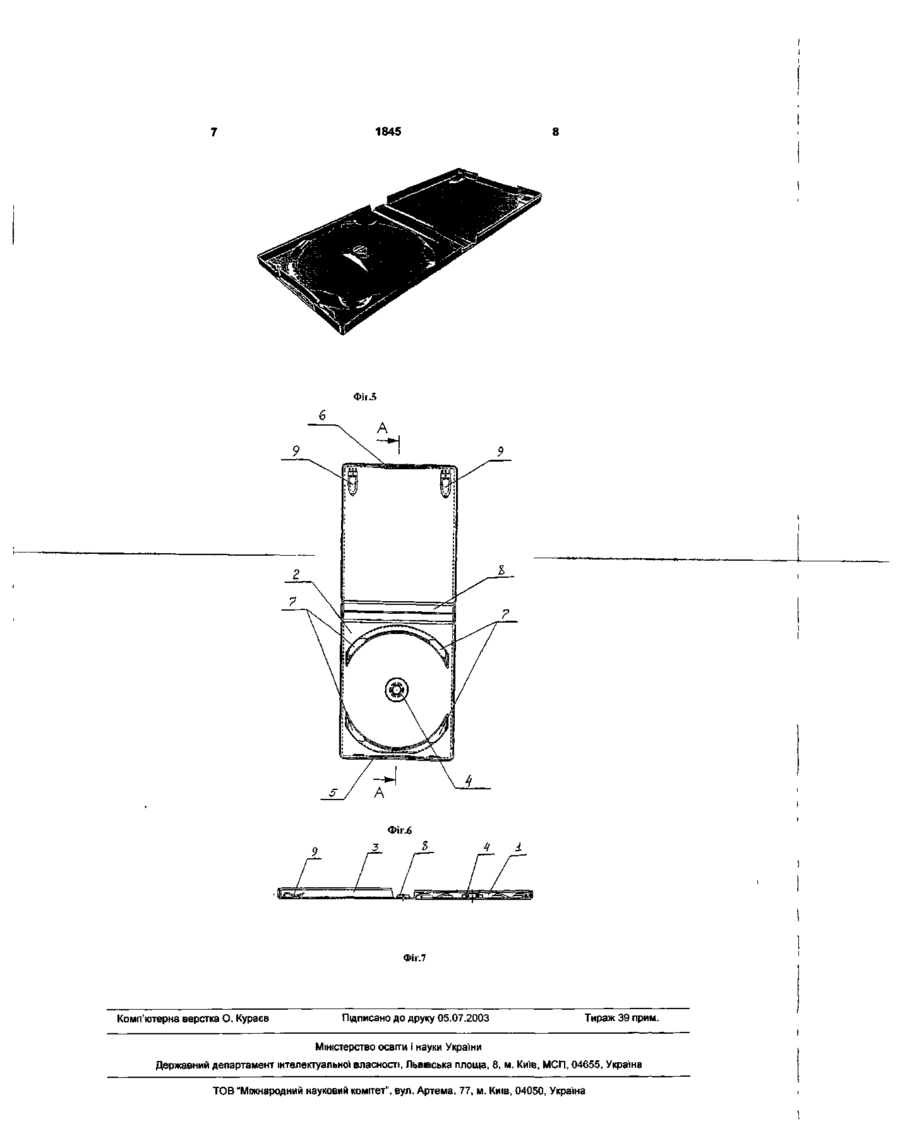

1 Футляр для зберігання щонайменше одного дископодібного носія інформації, що містить корпус з основою, кришку, тримач щонайменше одного диска, виконаний у корпусі, який відрізняється тим, що його обладнано фіксатором, засобом вивільнення щонайменше одного диска, причому корпус та кришку виконано у вигляді деталі з щонайменше однією перемичкою, що відокремлює їх, останню виконано з можливістю перегину, корпус, кришку та перемичку виконано з пластичного матеріалу, а товщину футляра виконано у межах від 5 мм до 40 мм 2 Футляр за п 1, який відрізняється тим, що як пластичний матеріал використано поліпропілен 3 Футляр за будь-яким з пп 1-2, який відрізняється тим, що товщину перемички виконано меншу за товщину основи корпуса 4 Футляр за будь-яким з пп 1-3, який відрізняється тим, що кришку виконано із затискачами Корисна модель належить до галузі зберігання речей домашнього вжитку в контейнерах, футлярах, зокрема, може бути використана для зберігання дископодібних носив інформації, таких як компактні диски (CD), ПОСТІЙНІ запам'ятовуючі пристрої (CD ROM) та лазерні відеодиски Футляр для зберігання дископодібного носія інформації також править для демонстрації етикетки, що інформує користувача диска Відомо футляр для зберігання дископодібного носія інформації, який містить корпус, тримач диска та кришку, що відкидається Тримач диска формують з фіксатором у центрі корпуса для утримання компакт-диска на МІСЦІ Даний футляр є найбільш розповсюдженою у даний час конструкцією для зберігання компакт-дисків Корпус футляра для зберігання дископодібного носія інформації виконано у вигляді відкритої квадратової коробки, а кришку - у вигляді квадратової пластини, що має з боку, протилежному й з'єднанню з корпусом буртик, перпендикулярний до площини кришки Для підвищення жорсткості футляра на бічній грані корпуса, по якій відбувається шарнірне з'єднання з кришкою, встановлено металеву скобу Наявність металевої скоби дозволяє зменшити деформацію даної грані (див заявку WO 97/15511, опубл 01 05 1997) Проте, загальна жорсткість, а отже, і надійність футляра, залишається недостатньою через те, що додаткове навантаження при відкриванні та закриванні кришки буде додатково переноситися на шарнірне з'єднання, що в кінцевому підсумку призведе до руйнування останнього Крім цього, зростає складність виготовлення футляра через виконання шарнірного з'єднання та встановлення металевої скоби Також виникає складність використання футляра через те, що кришку та корпус отримують з прозорого полістиролу (корпус звичайно формують з двох частин одна містить бобишку і звичайно виготовляється з поліпропілену) і їх важко відрізнити Отже, при спробі користувача захопити корпус однією рукою він неправильно розташовує великий палець та ІНШІ пальці цієї руки на бічні стінки кришки, гадаючи, що це частини корпуса, в той же час правильно розташовує пальці другої руки на задню стінку корпуса, та піднімає за допомогою великого пальця цієї руки передній бортик кришки Оскільки обидві руки ненавмисно тримають кришку, футляр не може бути відкрито Як найближчий аналог (прототип) заявником обрано футляр для зберігання дископодібного носія інформації, що містить корпус з основою, кришку, тримач диска, що виконай у корпусі (див корисну модель RU 15048, опубл 10 09 2000р ) Недоліком даного футляра є невисока надійність конструкції, складність конструкції через на ю оо 1845 явність шарнірного з'єднання, важкість у експлуатації, низькі функціональні можливості через використання матеріалів, що дорого коштують Задача, на яку спрямовано дану модель, полягає у спрощенні конструкції за рахунок виконання корпуса та кришки у вигляді єдиної деталі, у підвищенні надійності за рахунок заміни шарнірного з'єднання на з'єднання перемичкою, що є частиною корпуса та кришки, у розширенні функціональних можливостей за рахунок використання різних типів розмірів, а отже, зберігання декількох дископодібних носив інформації, у підвищенні зручності використання за рахунок властивостей перемички з поліпропілену, що пружинить, та у можливості розміщення етикетки у футлярі з фіксацією затискачами Поставлену задачу досягають за рахунок того, що футляр для зберігання щонайменше одного дископодібного носія інформації, який містить корпус з основою, кришку, тримач щонайменше одного диска, виконаний у корпусі, обладнано фіксатором, засобом вивільнення щонайменше одного диска, причому корпус та кришку виконано у вигляді єдиної деталі з відокремлювальною щонайменше однією перемичкою, останню виконано з можливістю перегину, корпус, кришку та перемичку виконано з пластичного матеріалу, а товщину футляра виконано у межах від 5мм до 40мм Як пластичний матеріал може бути використано поліпропілен Товщину перемички може бути виконано меншу за товщину основи корпусу Кришку може бути виконано із затискачами На фіг 1-5 зображено різні варіанти загального вигляду футляра для зберігання дископодібного носія інформації в ізометрії Фіг 6 - вигляд зверху футляра у розкритому стані Фіг 7 - переріз по лінп А-А на фіг 6 Футляр для зберігання щонайменше одного дископодібного носія інформації містить корпус 1 з основою 2, кришку 3, тримач 4 щонайменше одного диска, виконаний у корпусі 1, фіксатор, виконаний у вигляді виступу 5 у корпусі 1 та ВІДПОВІДНОГО паза 6 на кришці 3, засіб вивільнення щонайменше одного диска у вигляді чотирьох виїмок 7, виконаних у корпусі 1 навколо диска Корпус 1 та кришку З виконано у вигляді єдиної деталі з відокремлювальною щонайменше однією перемичкою 8, останню виконано з можливістю перегину, а корпус 1, кришку 3 та перемичку 8 виконано з пластичного матеріалу Як пластичний матеріал може бути використано поліпропілен Товщину футляра виконано у межах від 5мм до 40мм Товщину перемички 8 може бути виконано меншою за товщину основи 2 корпуса 1 Кришку 3 виконано із затискачами 9 для кріплення етикетки Роботу з даним футляром здійснюють наступним чином Відкривають кришку 3 футляра, при цьому властивості матеріалу перемички, що пружинить, дозволяють полегшити відкриття кришки 3 Здійснюють вивільнення диска, ставлячи великий та вказівний пальці однієї руки у будь-які протилежні виїмки 7 та здійснюючи захоплення диска, переміщують його з невеликим зусиллям у площині, що перпендикулярна до основи 2 корпуса 1 у напрямку від останнього до відокремлення з тримачем 4 Операцію розміщення диска у футлярі здійснюють у зворотньому порядку Даний футляр є простим та надійним по конструкції та зручним у експлуатації ФІГ.1 Ї-ЧФ 9WI 1845 Фіі.5 Фіг.6 Фіг.7 Комп'ютерна верстка О. Кураєв Підписано до друку 05.07.2003 Тираж 39 прим. Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул. Артема, 77, м. Київ, 04050, Україна
