Обгорнутий пакунок курильних виробів

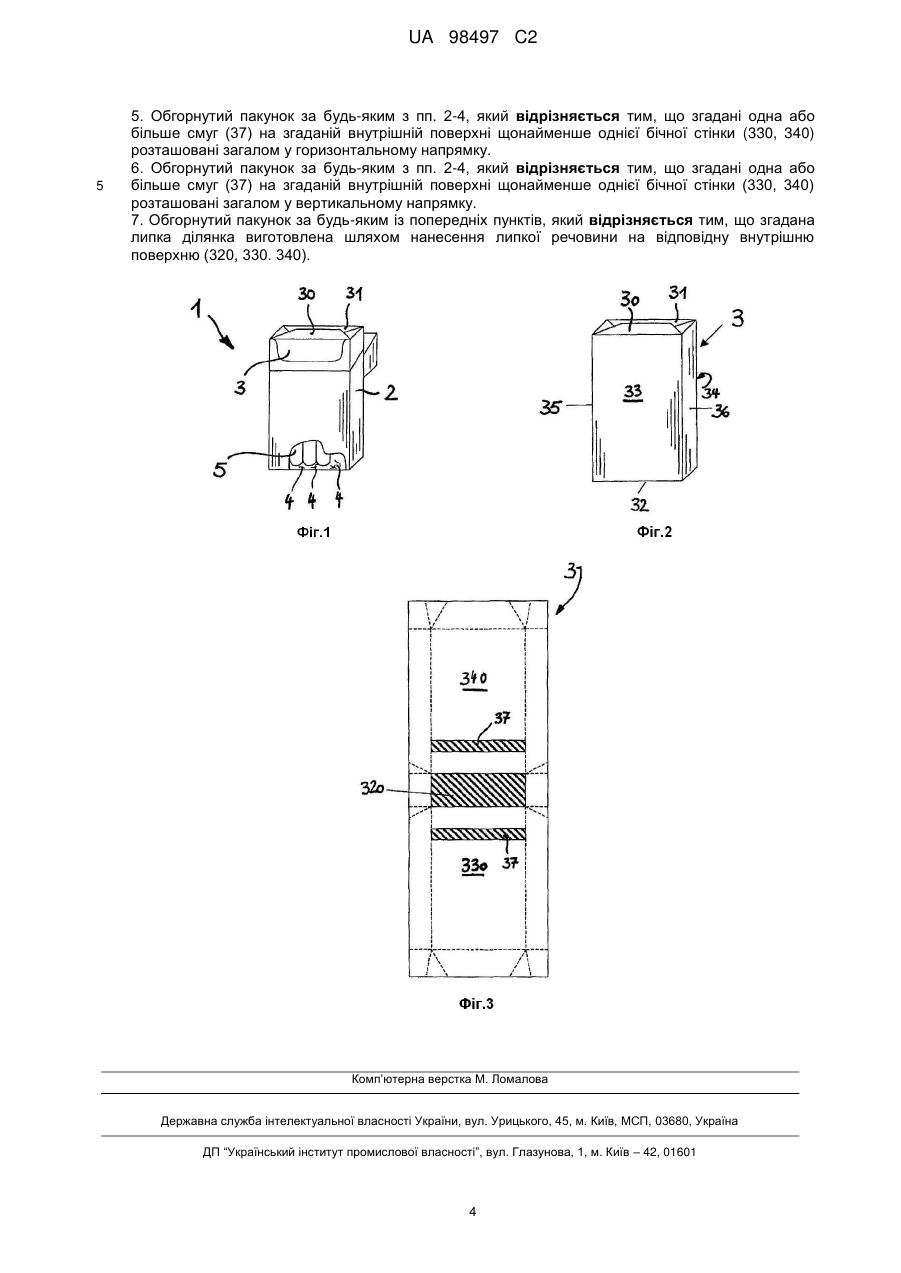

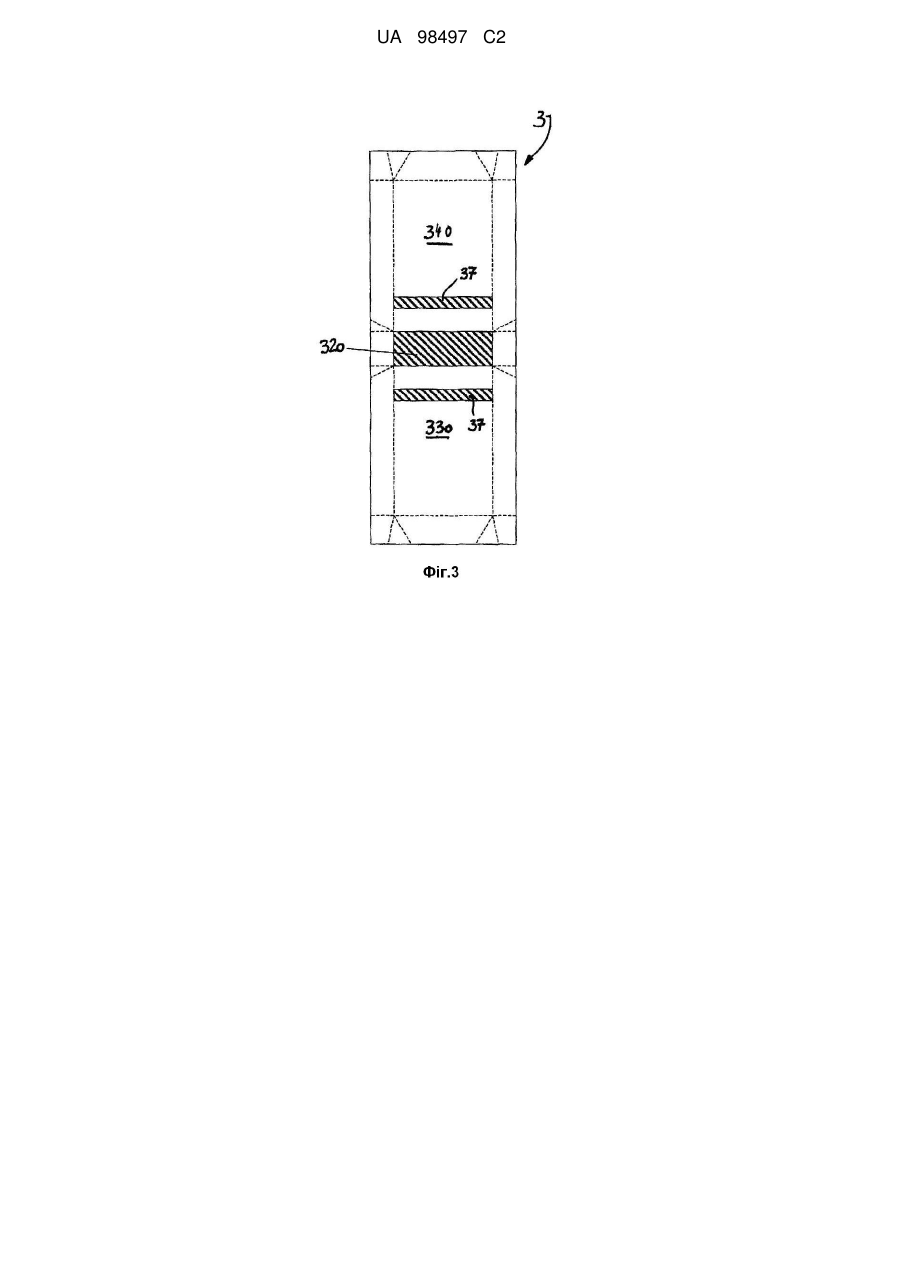

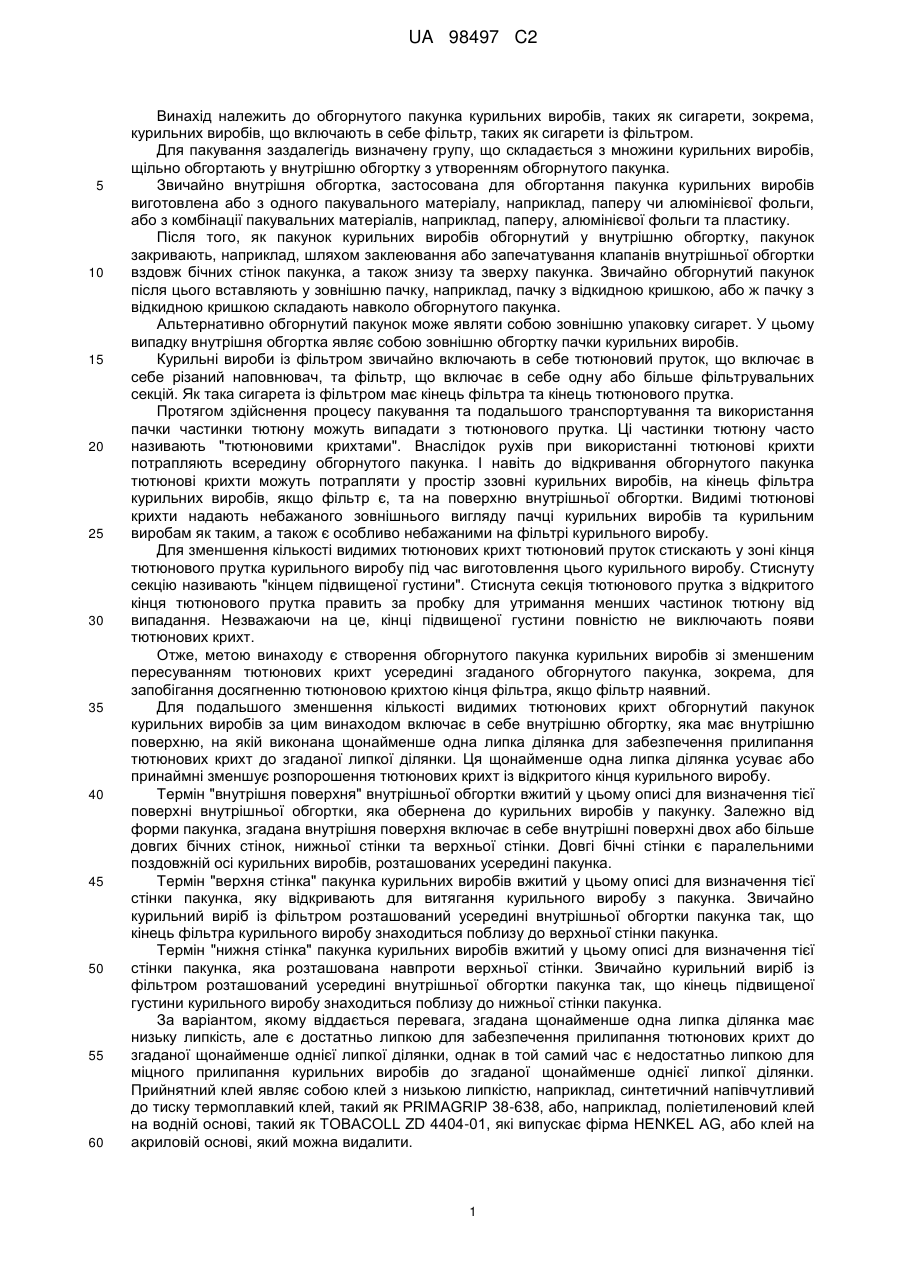

Реферат: Предметом винаходу є обгорнутий пакунок курильних виробів, який включає в себе щонайменше одну внутрішню обгортку (3), яка має внутрішню поверхню (320, 330, 340) із внутрішніми поверхнями верхньої стінки, нижньої стінки (320) та щонайменше однієї довгої бічної стінки (330, 340), на якій виконано липку ділянку (37) для забезпечення прилипання тютюнових крихт (4) до цієї липкої ділянки (37). UA 98497 C2 (12) UA 98497 C2 UA 98497 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до обгорнутого пакунка курильних виробів, таких як сигарети, зокрема, курильних виробів, що включають в себе фільтр, таких як сигарети із фільтром. Для пакування заздалегідь визначену групу, що складається з множини курильних виробів, щільно обгортають у внутрішню обгортку з утворенням обгорнутого пакунка. Звичайно внутрішня обгортка, застосована для обгортання пакунка курильних виробів виготовлена або з одного пакувального матеріалу, наприклад, паперу чи алюмінієвої фольги, або з комбінації пакувальних матеріалів, наприклад, паперу, алюмінієвої фольги та пластику. Після того, як пакунок курильних виробів обгорнутий у внутрішню обгортку, пакунок закривають, наприклад, шляхом заклеювання або запечатування клапанів внутрішньої обгортки вздовж бічних стінок пакунка, а також знизу та зверху пакунка. Звичайно обгорнутий пакунок після цього вставляють у зовнішню пачку, наприклад, пачку з відкидною кришкою, або ж пачку з відкидною кришкою складають навколо обгорнутого пакунка. Альтернативно обгорнутий пакунок може являти собою зовнішню упаковку сигарет. У цьому випадку внутрішня обгортка являє собою зовнішню обгортку пачки курильних виробів. Курильні вироби із фільтром звичайно включають в себе тютюновий пруток, що включає в себе різаний наповнювач, та фільтр, що включає в себе одну або більше фільтрувальних секцій. Як така сигарета із фільтром має кінець фільтра та кінець тютюнового прутка. Протягом здійснення процесу пакування та подальшого транспортування та використання пачки частинки тютюну можуть випадати з тютюнового прутка. Ці частинки тютюну часто називають "тютюновими крихтами". Внаслідок рухів при використанні тютюнові крихти потрапляють всередину обгорнутого пакунка. І навіть до відкривання обгорнутого пакунка тютюнові крихти можуть потрапляти у простір ззовні курильних виробів, на кінець фільтра курильних виробів, якщо фільтр є, та на поверхню внутрішньої обгортки. Видимі тютюнові крихти надають небажаного зовнішнього вигляду пачці курильних виробів та курильним виробам як таким, а також є особливо небажаними на фільтрі курильного виробу. Для зменшення кількості видимих тютюнових крихт тютюновий пруток стискають у зоні кінця тютюнового прутка курильного виробу під час виготовлення цього курильного виробу. Стиснуту секцію називають "кінцем підвищеної густини". Стиснута секція тютюнового прутка з відкритого кінця тютюнового прутка править за пробку для утримання менших частинок тютюну від випадання. Незважаючи на це, кінці підвищеної густини повністю не виключають появи тютюнових крихт. Отже, метою винаходу є створення обгорнутого пакунка курильних виробів зі зменшеним пересуванням тютюнових крихт усередині згаданого обгорнутого пакунка, зокрема, для запобігання досягненню тютюновою крихтою кінця фільтра, якщо фільтр наявний. Для подальшого зменшення кількості видимих тютюнових крихт обгорнутий пакунок курильних виробів за цим винаходом включає в себе внутрішню обгортку, яка має внутрішню поверхню, на якій виконана щонайменше одна липка ділянка для забезпечення прилипання тютюнових крихт до згаданої липкої ділянки. Ця щонайменше одна липка ділянка усуває або принаймні зменшує розпорошення тютюнових крихт із відкритого кінця курильного виробу. Термін "внутрішня поверхня" внутрішньої обгортки вжитий у цьому описі для визначення тієї поверхні внутрішньої обгортки, яка обернена до курильних виробів у пакунку. Залежно від форми пакунка, згадана внутрішня поверхня включає в себе внутрішні поверхні двох або більше довгих бічних стінок, нижньої стінки та верхньої стінки. Довгі бічні стінки є паралельними поздовжній осі курильних виробів, розташованих усередині пакунка. Термін "верхня стінка" пакунка курильних виробів вжитий у цьому описі для визначення тієї стінки пакунка, яку відкривають для витягання курильного виробу з пакунка. Звичайно курильний виріб із фільтром розташований усередині внутрішньої обгортки пакунка так, що кінець фільтра курильного виробу знаходиться поблизу до верхньої стінки пакунка. Термін "нижня стінка" пакунка курильних виробів вжитий у цьому описі для визначення тієї стінки пакунка, яка розташована навпроти верхньої стінки. Звичайно курильний виріб із фільтром розташований усередині внутрішньої обгортки пакунка так, що кінець підвищеної густини курильного виробу знаходиться поблизу до нижньої стінки пакунка. За варіантом, якому віддається перевага, згадана щонайменше одна липка ділянка має низьку липкість, але є достатньо липкою для забезпечення прилипання тютюнових крихт до згаданої щонайменше однієї липкої ділянки, однак в той самий час є недостатньо липкою для міцного прилипання курильних виробів до згаданої щонайменше однієї липкої ділянки. Прийнятний клей являє собою клей з низькою липкістю, наприклад, синтетичний напівчутливий до тиску термоплавкий клей, такий як PRIMAGRIP 38-638, або, наприклад, поліетиленовий клей на водній основі, такий як TOBACOLL ZD 4404-01, які випускає фірма HENKEL AG, або клей на акриловій основі, який можна видалити. 1 UA 98497 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, згадана щонайменше одна липка ділянка виконана на внутрішній поверхні щонайменше однієї довгої бічної стінки внутрішньої обгортки. За варіантом, якому віддається перевага, згадана щонайменше одна липка ділянка на щонайменше одній довгій бічній стінці розташована ближче до нижньої стінки пакунка. Альтернативно або додатково згадана щонайменше одна липка ділянка або додаткова липка ділянка виконана на внутрішній поверхні нижньої стінки внутрішньої обгортки, до якої обернені кінці тютюнових прутків курильних виробів. За варіантом, якому віддається перевага, згадана щонайменше одна липка ділянка має форму однієї або більше смуг. За варіантом, якому віддається перевага, на внутрішній поверхні довгих бічних стінок внутрішньої обгортки розташовані від однієї до ста смуг. У варіантах здійснення цього винаходу з трьома-десятьма смугами липкої речовини ці смуги можуть бути розташовані або на однакових відстанях між ними та мати однакову ширину, або на різних відстанях між ними та мати різну ширину. У випадку, якщо від трьох до десяти липких смуг мають різну відстань між ними або ширину, то за варіантом, якому віддається перевага, відстань між ними є меншою, а ширина липких смуг є більшою поблизу нижньої стінки пакунка. Залежно від ширини смуг та відстані між ними, на внутрішній поверхні довгих бічних стінок внутрішньої обгортки може бути розташована більша кількість смуг, наприклад, двадцять, п'ятдесят або сто смуг. Альтернативно або додатково згадана щонайменше одна липка ділянка лише частково покрита липкою речовиною, наприклад, у вигляді візерунка з точок, смуг чи сітки, або може мати будь-яку іншу форму липкого покриття. Наприклад, згадані одна або більше смуг мають ширину від приблизно 0,1 мм до приблизно 10 мм, за варіантом, якому віддається перевага, - від приблизно 1 мм до приблизно 5 мм. Якщо наявні більш ніж дві смуги, то за варіантом, якому віддається перевага, смуги мають відстані між ними від приблизно 0,1 мм до приблизно 10 мм, за варіантом, якому віддається більша перевага, - від приблизно 1 мм до приблизно 5 мм. Крім того, за варіантом, якому віддається перевага, згадані одна або більше смуг згаданої щонайменше однієї липкої ділянки розташовані загалом у горизонтальному напрямку. За варіантом, якому віддається перевага, від однієї до десяти смуг розташовані загалом горизонтально на згаданій внутрішній поверхні довгих бічних стінок внутрішньої обгортки. Альтернативно згадані одна або більше смуг на згаданій внутрішній поверхні щонайменше однієї довгої бічної стінки розташовані по суті у вертикальному напрямку. Альтернативно або додатково згадана щонайменше одна липка ділянка має форму, наприклад, зигзагоподібних або хвилястих ліній, точок, літер, сітки, геометричних форм у подобі трикутників, півкіл тощо, їх комбінацій, або може покривати усю внутрішню поверхню внутрішньої обгортки. Згадана щонайменше одна липка ділянка може бути виготовлена шляхом нанесення липкої речовини або клею на відповідну ділянку внутрішньої поверхні. Клей наносять, наприклад, за допомогою системи форсунок нанесення клею установки для нанесення клею під час здійснення процесу виготовлення внутрішньої обгортки. Альтернативно клей може бути нанесений під час здійснення процесу упаковування обгорнутого пакунка. За іншим аспектом цей винахід має відношення до пачки для курильних виробів, яка включає в себе зовнішню пачку та обгорнутий пакунок, розташований всередині зовнішньої пачки, причому обгорнутий пакунок являє собою обгорнутий пакунок, описаний вище. За одним із варіантів здійснення цього винаходу пачка для курильних виробів являє собою пачку з відкидною кришкою, а за іншим варіантом здійснення цього винаходу пачка для курильних виробів являє собою м'яку пачку. Альтернативно обгорнутий пакунок за цим винаходом являє собою готову пачку. У цьому випадку внутрішня обгортка являє собою зовнішню та єдину обгортку пакунка курильних виробів. Інші варіанти здійснення, яким віддається перевага, або аспекти цього винаходу зрозумілі з подальшого опису варіантів виконання обгорнутого пакунка за цим винаходом за допомогою фігур, на яких: на Фіг. 1 показаний вид у перспективі пачки з відкидною кришкою, яка вміщує обгорнутий пакунок, із тютюновими крихтами, які видно на внутрішній поверхні нижньої стінки, на Фіг. 2 показаний вид у перспективі обгорнутого пакунка, зображеного на Фіг. 1, та на Фіг. 3 показаний варіант здійснення заготовки внутрішньої обгортки для обгорнутого пакунка за цим винаходом, який має липкі ділянки на внутрішній поверхні нижньої стінки та липкі ділянки, розташовані горизонтально на внутрішній поверхні кожної з більших бічних стінок. На Фіг. 1 показана так звана пачка 1 з відкидною кришкою, яка включає в себе зовнішню пачку 2 та обгорнутий пакунок, розташований всередині зовнішньої пачки 2. Обгорнутий пакунок 2 UA 98497 C2 5 10 15 20 25 30 35 40 45 50 55 включає в себе внутрішню обгортку 3, якою щільно обгорнута група курильних виробів 5. Обгорнутий пакунок має клапани 30 та 31, що перекриваються на його верхній стінці. На місцевому розрізі, показаному на Фіг. 1, видні тютюнові крихти 4 на внутрішньої поверхні нижньої стінки внутрішньої обгортки 3, до якої обернені кінці тютюнових прутків курильних виробів 5. На Фіг. 2 більш докладно показаний обгорнутий пакунок. Він включає в себе два клапани 30 та 31, що перекриваються на його верхній стінці, нижню стінку 32, поверхні двох більш довгих бічних стінок, які утворюють передню поверхню 33 та задню поверхню 34, а також поверхні 35 та 36 двох менших довгих бічних стінок. На Фіг. 3 показаний варіант виконання заготовки внутрішньої обгортки 3 за цим винаходом. На внутрішній поверхні внутрішньої обгортки 3 розташовані липкі ділянки 37 із розташованими горизонтально липкими смугами 37, позначеними на згаданій фігурі діагональним штрихуванням фону. У варіанті виконання заготовки, показаному на Фіг. 3, одна липка ділянка розташована на кожній із внутрішніх поверхонь 330 та 340 більших довгих бічних стінок внутрішньої обгортки. Крім того, внутрішня поверхня 320 нижньої стінки повністю покрита липкою речовиною або клеєм із низькою липкістю. Тютюнові крихти 4, які можуть випадати з кінців підвищеної густини курильних виробів 5, затримуються, прилипаючи до липкої внутрішньої поверхні 320 нижньої стінки. Крім того, інші тютюнові крихти 4 можуть бути затримані липкими смугами 37, виконаними відповідно на згаданих внутрішніх поверхнях 330 та 340 довгих бічних стінок. Це утримує тютюнові крихти біля нижнього кінця обгорнутого пакунка. Відповідно менша кількість або жодної тютюнової крихти не потрапляє на верхню стінку обгорнутого пакунка або на фільтри курильних виробів. Прилипання курильних виробів 5 до будь-якої липкої ділянки 37 є таким, що курильні вироби усередині обгорнутого пакунка прилипають до липких ділянок 37 лише дуже слабко або не прилипають зовсім. У альтернативному варіанті здійснення цього винаходу (не показаний) заготовка внутрішньої обгортки 3 має дві окремі розташовані горизонтально смуги 37 на кожній із поверхонь 330 та 340 більших та менших довгих бічних стінок. У іншому альтернативному варіанті здійснення цього винаходу (не показаний) заготовка внутрішньої обгортки 3 має п'ять окремих розташованих горизонтально смуг 37 на кожній із поверхонь 330 та 340 більших та менших довгих бічних стінок, однак не має жодної на поверхні нижньої стінки. У ще одному альтернативному варіанті здійснення цього винаходу (не показаний) заготовка внутрішньої обгортки 3 має чотири розташовані вертикально липкі смуги 37 на кожній із внутрішніх поверхонь 330 та 340 більших бічних стінок. Загалом, липка речовина може бути нанесена будь-яким прийнятним способом. Наприклад, липку речовину наносять за допомогою валиків високого та глибокого тиснення подібно до процесів глибокого чи флексографічного друку, або через форсунку. Описані смуги являють собою лише приклади візерунка липкої ділянки. Можливі також інші візерунки, такі як точки, комбінації точок та ліній, комбінації горизонтальних, діагональних та вертикальних ліній, що утворюють сітку, або навіть одна, дві, три, чотири, п'ять, або усі повністю покриті внутрішні поверхні внутрішньої обгортки. Липку речовину наносять або у складі технологічної лінії, тобто як додаткову операцію процесу, який виконують на пакувальній машині, або за межами технологічної лінії, наприклад, перед подаванням внутрішньої обгортки у пакувальну машину. ФОРМУЛА ВИНАХОДУ 1. Обгорнутий пакунок курильних виробів (5), який включає в себе щонайменше одну внутрішню обгортку (3), яка має внутрішню поверхню (320, 330, 340) з внутрішніми поверхнями верхньої стінки, нижньої стінки (320) та щонайменше однієї довгої бічної стінки (330, 340), причому на згаданій внутрішній поверхні (320, 330, 340) виконана щонайменше одна липка ділянка (37) для забезпечення прилипання тютюнових крихт (4) до цієї липкої ділянки (37). 2. Обгорнутий пакунок за п. 1, який відрізняється тим, що згадана щонайменше одна липка ділянка (37) виконана на згаданій внутрішній поверхні щонайменше однієї довгої бічної стінки (330, 340), яка входить до складу внутрішньої поверхні (320, 330, 340). 3. Обгорнутий пакунок за одним з пп. 1 або 2, який відрізняється тим, що згадана щонайменше одна липка ділянка (37) виконана на згаданій внутрішній поверхні нижньої стінки (320). 4. Обгорнутий пакунок за будь-яким із попередніх пунктів, який відрізняється тим, що згадана щонайменше одна липка ділянка має форму однієї або більше смуг (37). 3 UA 98497 C2 5 5. Обгорнутий пакунок за будь-яким з пп. 2-4, який відрізняється тим, що згадані одна або більше смуг (37) на згаданій внутрішній поверхні щонайменше однієї бічної стінки (330, 340) розташовані загалом у горизонтальному напрямку. 6. Обгорнутий пакунок за будь-яким з пп. 2-4, який відрізняється тим, що згадані одна або більше смуг (37) на згаданій внутрішній поверхні щонайменше однієї бічної стінки (330, 340) розташовані загалом у вертикальному напрямку. 7. Обгорнутий пакунок за будь-яким із попередніх пунктів, який відрізняється тим, що згадана липка ділянка виготовлена шляхом нанесення липкої речовини на відповідну внутрішню поверхню (320, 330. 340). Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
