Віконний або дверний порожнистий профіль

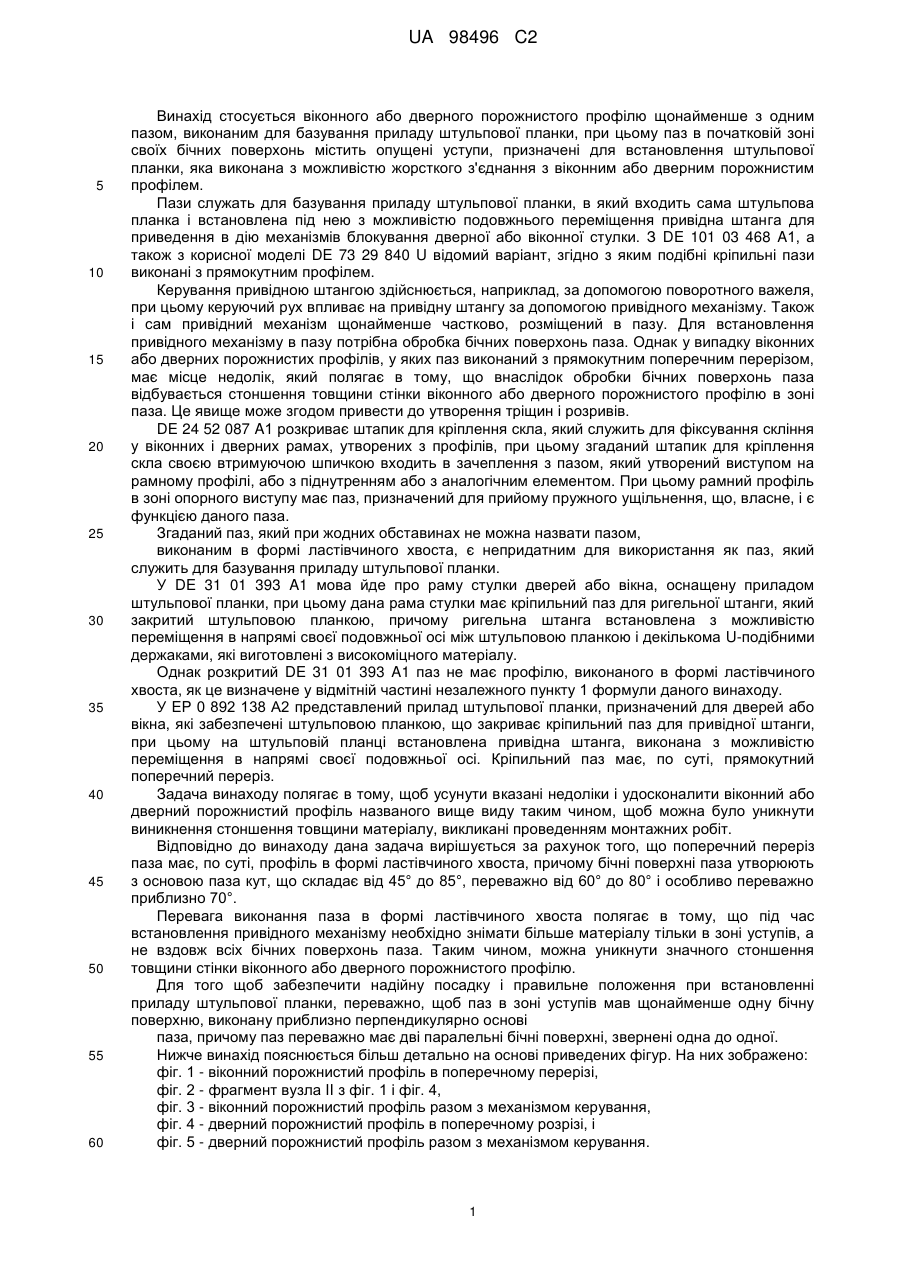

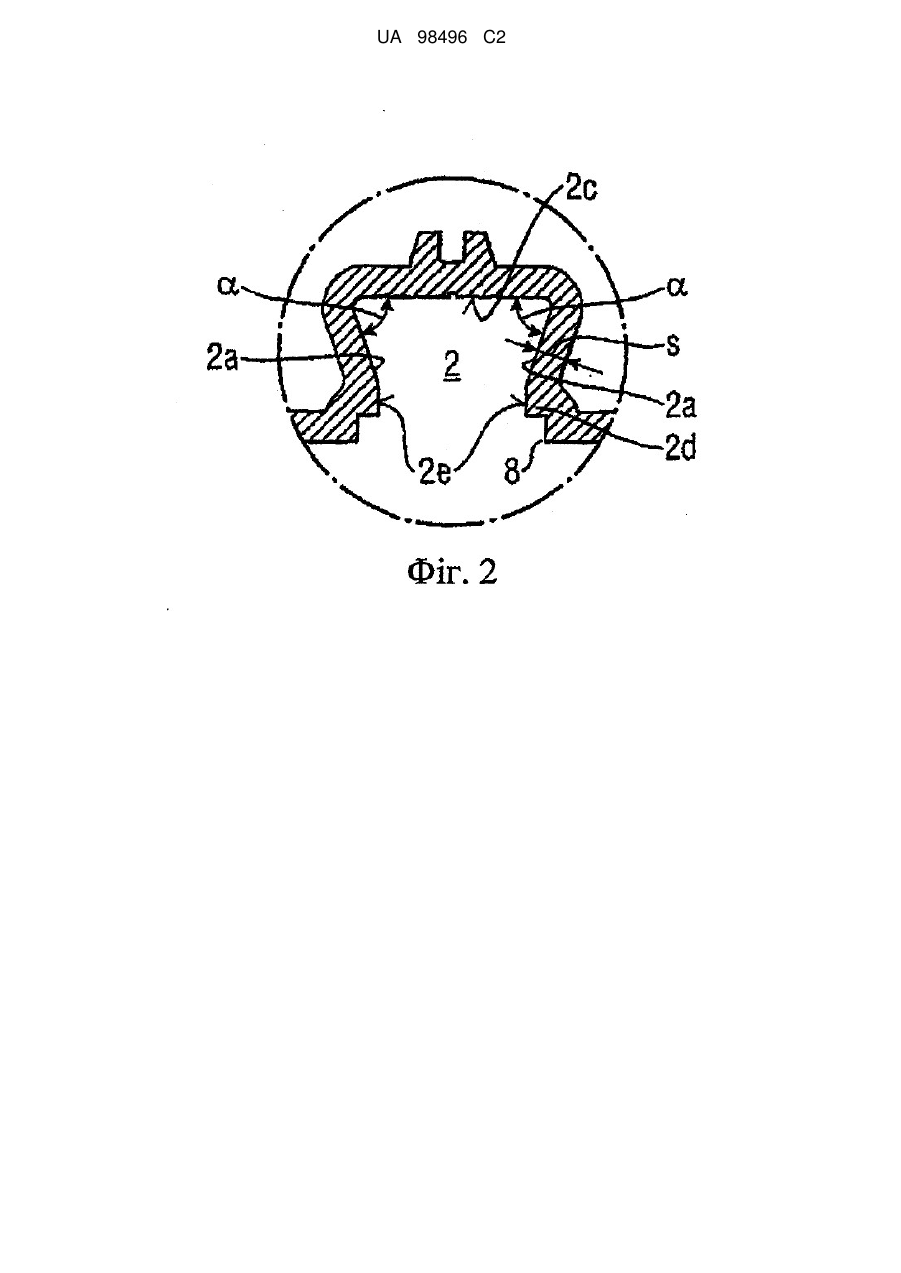

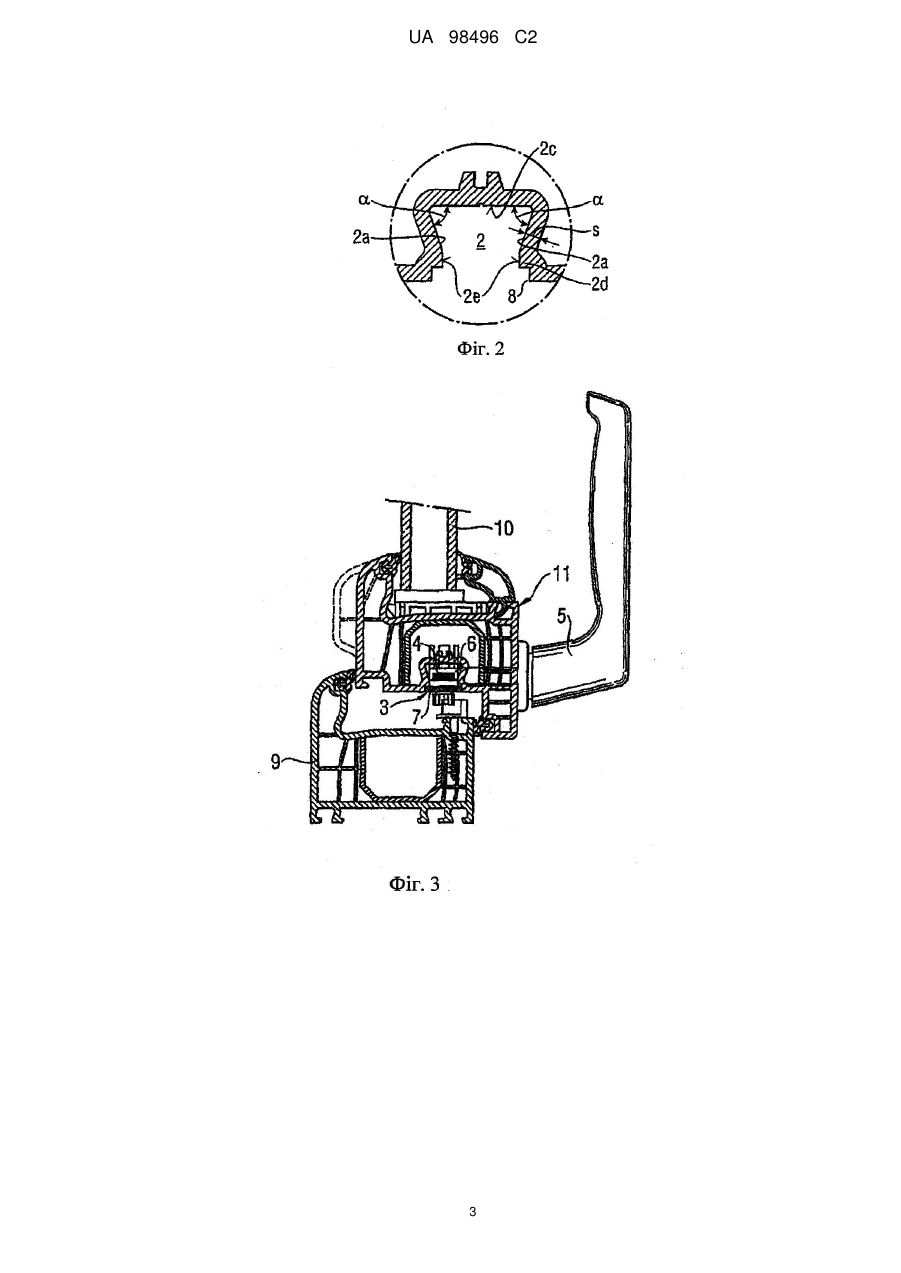

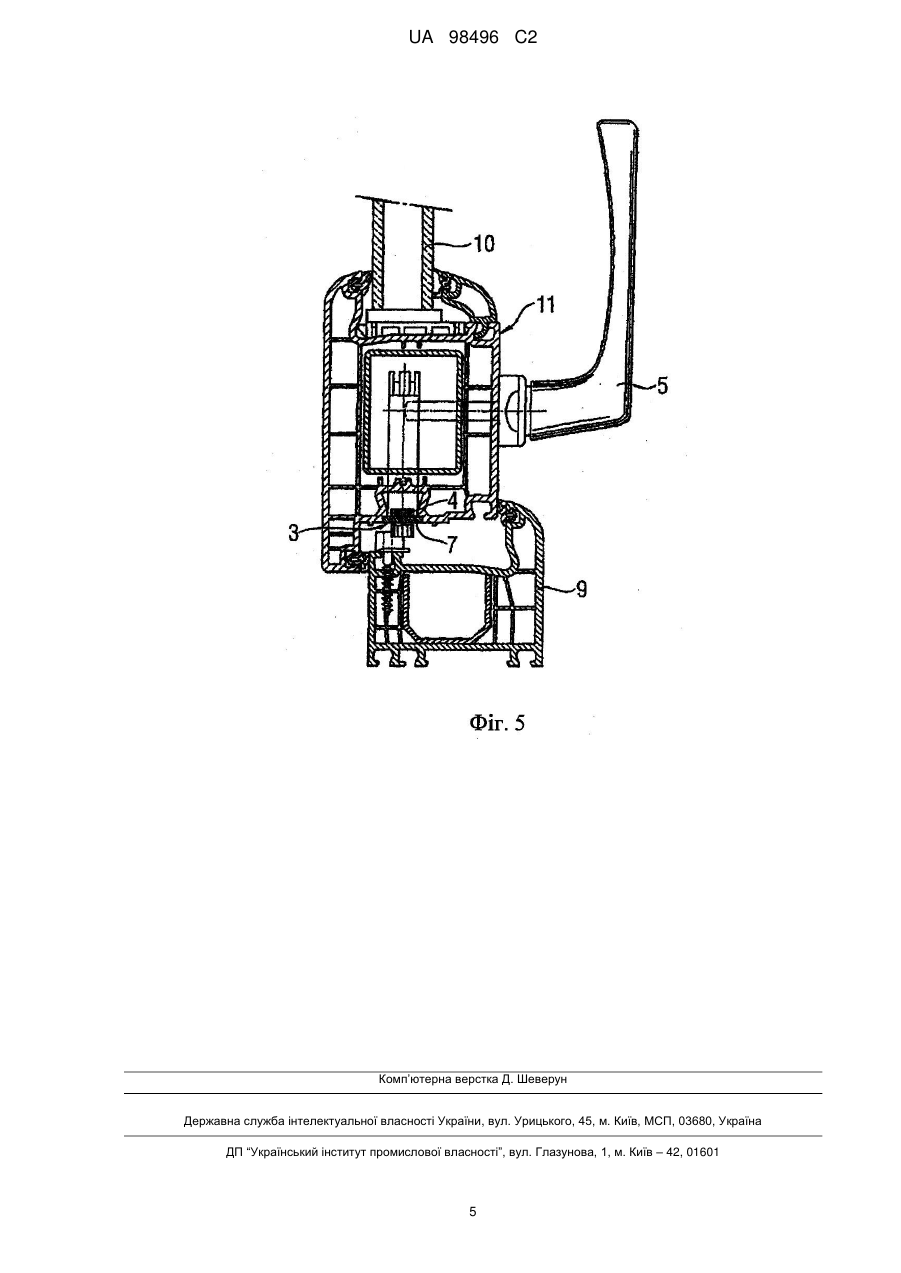

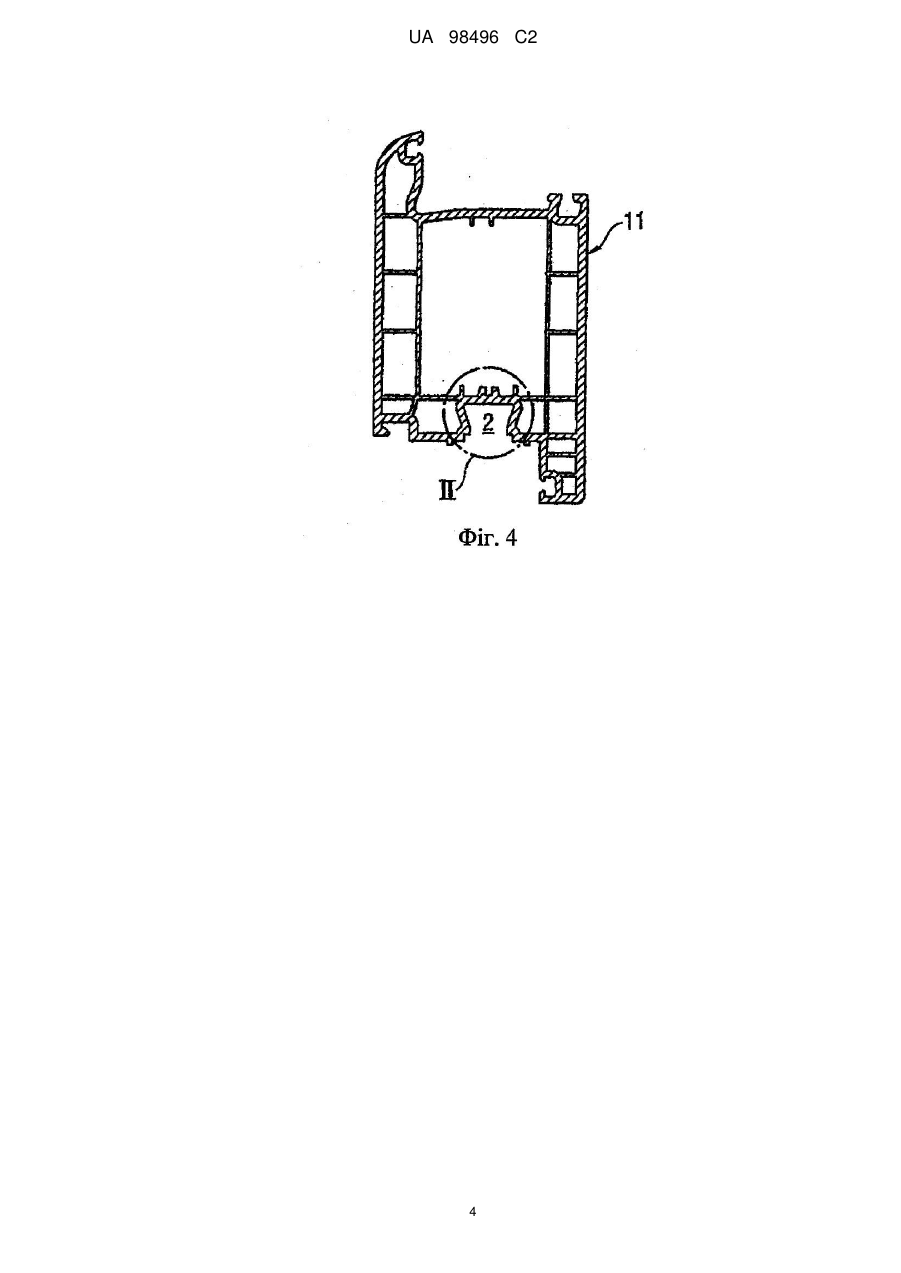

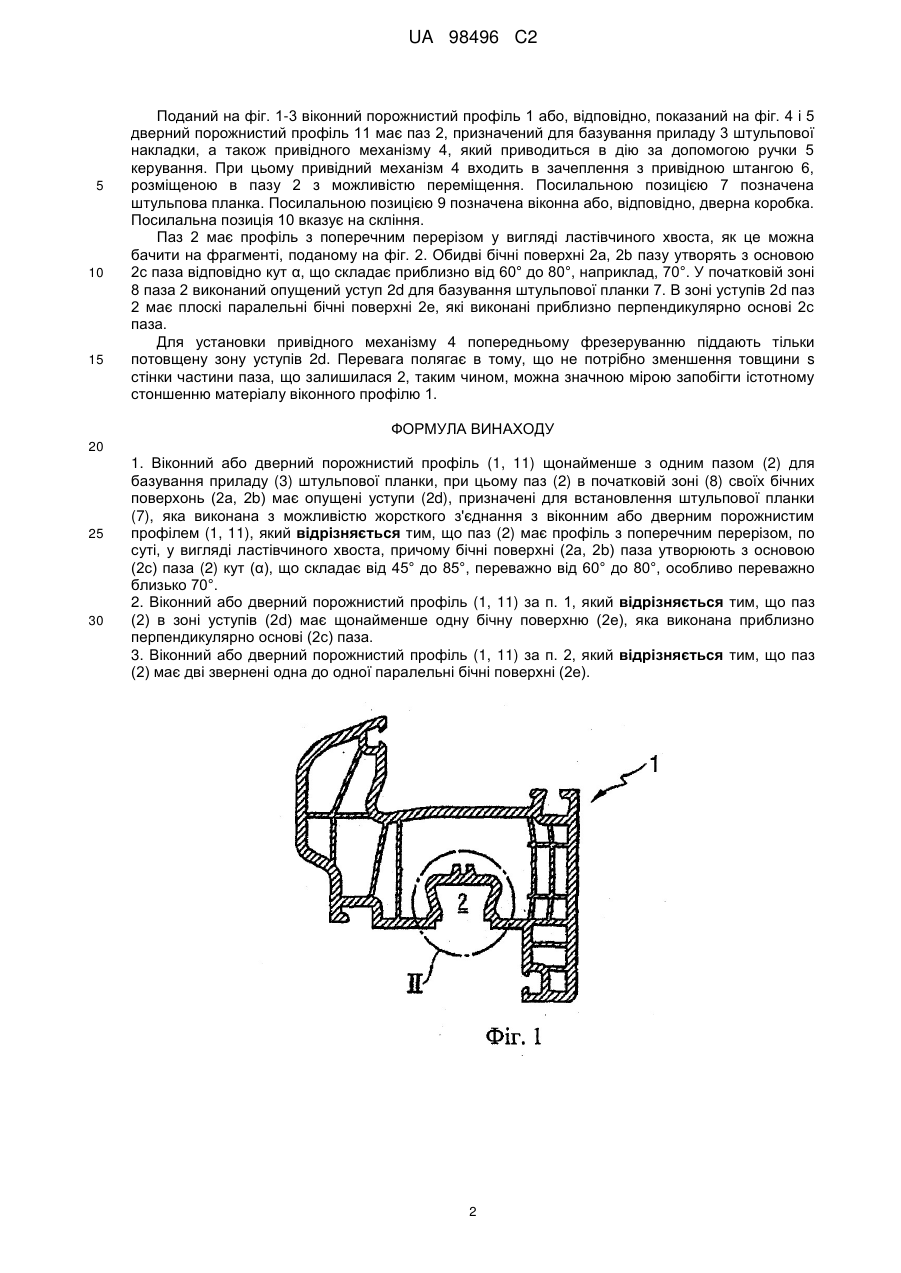

Реферат: Винахід стосується віконного або дверного порожнистого профілю (1, 11) щонайменше з одним пазом (2), для базування приладу (3) штульпової планки, при цьому паз (2) в початковій зоні (8) своїх бічних поверхонь (2а, 2b) має опущені уступи (2d), призначені для встановлення штульпової планки (7), яка має можливість жорсткого з'єднання з віконним або дверним порожнистим профілем (1, 11). Для того, щоб уникнути виникнення стоншення товщини стінок, пов'язаного з проведенням монтажних робіт, передбачено, щоб паз (2) мав профіль з поперечним перерізом, по суті, у вигляді ластівчиного хвоста, і щоб бічні поверхні (2а, 2b) паза утворювали з основою (2с) паза (2) кут (α), що складає від 45° до 85°, переважно від 60° до 80°, особливо переважно приблизно 70°. UA 98496 C2 (12) UA 98496 C2 UA 98496 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується віконного або дверного порожнистого профілю щонайменше з одним пазом, виконаним для базування приладу штульпової планки, при цьому паз в початковій зоні своїх бічних поверхонь містить опущені уступи, призначені для встановлення штульпової планки, яка виконана з можливістю жорсткого з'єднання з віконним або дверним порожнистим профілем. Пази служать для базування приладу штульпової планки, в який входить сама штульпова планка і встановлена під нею з можливістю подовжнього переміщення привідна штанга для приведення в дію механізмів блокування дверної або віконної стулки. З DE 101 03 468 A1, а також з корисної моделі DE 73 29 840 U відомий варіант, згідно з яким подібні кріпильні пази виконані з прямокутним профілем. Керування привідною штангою здійснюється, наприклад, за допомогою поворотного важеля, при цьому керуючий рух впливає на привідну штангу за допомогою привідного механізму. Також і сам привідний механізм щонайменше частково, розміщений в пазу. Для встановлення привідного механізму в пазу потрібна обробка бічних поверхонь паза. Однак у випадку віконних або дверних порожнистих профілів, у яких паз виконаний з прямокутним поперечним перерізом, має місце недолік, який полягає в тому, що внаслідок обробки бічних поверхонь паза відбувається стоншення товщини стінки віконного або дверного порожнистого профілю в зоні паза. Це явище може згодом привести до утворення тріщин і розривів. DE 24 52 087 A1 розкриває штапик для кріплення скла, який служить для фіксування скління у віконних і дверних рамах, утворених з профілів, при цьому згаданий штапик для кріплення скла своєю втримуючою шпичкою входить в зачеплення з пазом, який утворений виступом на рамному профілі, або з піднутренням або з аналогічним елементом. При цьому рамний профіль в зоні опорного виступу має паз, призначений для прийому пружного ущільнення, що, власне, і є функцією даного паза. Згаданий паз, який при жодних обставинах не можна назвати пазом, виконаним в формі ластівчиного хвоста, є непридатним для використання як паз, який служить для базування приладу штульпової планки. У DE 31 01 393 A1 мова йде про раму стулки дверей або вікна, оснащену приладом штульпової планки, при цьому дана рама стулки має кріпильний паз для ригельної штанги, який закритий штульповою планкою, причому ригельна штанга встановлена з можливістю переміщення в напрямі своєї подовжньої осі між штульповою планкою і декількома U-подібними держаками, які виготовлені з високоміцного матеріалу. Однак розкритий DE 31 01 393 A1 паз не має профілю, виконаного в формі ластівчиного хвоста, як це визначене у відмітній частині незалежного пункту 1 формули даного винаходу. У EP 0 892 138 А2 представлений прилад штульпової планки, призначений для дверей або вікна, які забезпечені штульповою планкою, що закриває кріпильний паз для привідної штанги, при цьому на штульповій планці встановлена привідна штанга, виконана з можливістю переміщення в напрямі своєї подовжньої осі. Кріпильний паз має, по суті, прямокутний поперечний переріз. Задача винаходу полягає в тому, щоб усунути вказані недоліки і удосконалити віконний або дверний порожнистий профіль названого вище виду таким чином, щоб можна було уникнути виникнення стоншення товщини матеріалу, викликані проведенням монтажних робіт. Відповідно до винаходу дана задача вирішується за рахунок того, що поперечний переріз паза має, по суті, профіль в формі ластівчиного хвоста, причому бічні поверхні паза утворюють з основою паза кут, що складає від 45° до 85°, переважно від 60° до 80° і особливо переважно приблизно 70°. Перевага виконання паза в формі ластівчиного хвоста полягає в тому, що під час встановлення привідного механізму необхідно знімати більше матеріалу тільки в зоні уступів, а не вздовж всіх бічних поверхонь паза. Таким чином, можна уникнути значного стоншення товщини стінки віконного або дверного порожнистого профілю. Для того щоб забезпечити надійну посадку і правильне положення при встановленні приладу штульпової планки, переважно, щоб паз в зоні уступів мав щонайменше одну бічну поверхню, виконану приблизно перпендикулярно основі паза, причому паз переважно має дві паралельні бічні поверхні, звернені одна до одної. Нижче винахід пояснюється більш детально на основі приведених фігур. На них зображено: фіг. 1 - віконний порожнистий профіль в поперечному перерізі, фіг. 2 - фрагмент вузла II з фіг. 1 і фіг. 4, фіг. 3 - віконний порожнистий профіль разом з механізмом керування, фіг. 4 - дверний порожнистий профіль в поперечному розрізі, і фіг. 5 - дверний порожнистий профіль разом з механізмом керування. 1 UA 98496 C2 5 10 15 Поданий на фіг. 1-3 віконний порожнистий профіль 1 або, відповідно, показаний на фіг. 4 і 5 дверний порожнистий профіль 11 має паз 2, призначений для базування приладу 3 штульпової накладки, а також привідного механізму 4, який приводиться в дію за допомогою ручки 5 керування. При цьому привідний механізм 4 входить в зачеплення з привідною штангою 6, розміщеною в пазу 2 з можливістю переміщення. Посилальною позицією 7 позначена штульпова планка. Посилальною позицією 9 позначена віконна або, відповідно, дверна коробка. Посилальна позиція 10 вказує на скління. Паз 2 має профіль з поперечним перерізом у вигляді ластівчиного хвоста, як це можна бачити на фрагменті, поданому на фіг. 2. Обидві бічні поверхні 2а, 2b пазу утворять з основою 2с паза відповідно кут α, що складає приблизно від 60° до 80°, наприклад, 70°. У початковій зоні 8 паза 2 виконаний опущений уступ 2d для базування штульпової планки 7. В зоні уступів 2d паз 2 має плоскі паралельні бічні поверхні 2е, які виконані приблизно перпендикулярно основі 2с паза. Для установки привідного механізму 4 попередньому фрезеруванню піддають тільки потовщену зону уступів 2d. Перевага полягає в тому, що не потрібно зменшення товщини s стінки частини паза, що залишилася 2, таким чином, можна значною мірою запобігти істотному стоншенню матеріалу віконного профілю 1. ФОРМУЛА ВИНАХОДУ 20 25 30 1. Віконний або дверний порожнистий профіль (1, 11) щонайменше з одним пазом (2) для базування приладу (3) штульпової планки, при цьому паз (2) в початковій зоні (8) своїх бічних поверхонь (2а, 2b) має опущені уступи (2d), призначені для встановлення штульпової планки (7), яка виконана з можливістю жорсткого з'єднання з віконним або дверним порожнистим профілем (1, 11), який відрізняється тим, що паз (2) має профіль з поперечним перерізом, по суті, у вигляді ластівчиного хвоста, причому бічні поверхні (2а, 2b) паза утворюють з основою (2с) паза (2) кут (α), що складає від 45° до 85°, переважно від 60° до 80°, особливо переважно близько 70°. 2. Віконний або дверний порожнистий профіль (1, 11) за п. 1, який відрізняється тим, що паз (2) в зоні уступів (2d) має щонайменше одну бічну поверхню (2е), яка виконана приблизно перпендикулярно основі (2с) паза. 3. Віконний або дверний порожнистий профіль (1, 11) за п. 2, який відрізняється тим, що паз (2) має дві звернені одна до одної паралельні бічні поверхні (2е). 2 UA 98496 C2 3 UA 98496 C2 4 UA 98496 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
