Пристрій для видалення гички до бурякозбиральної машини

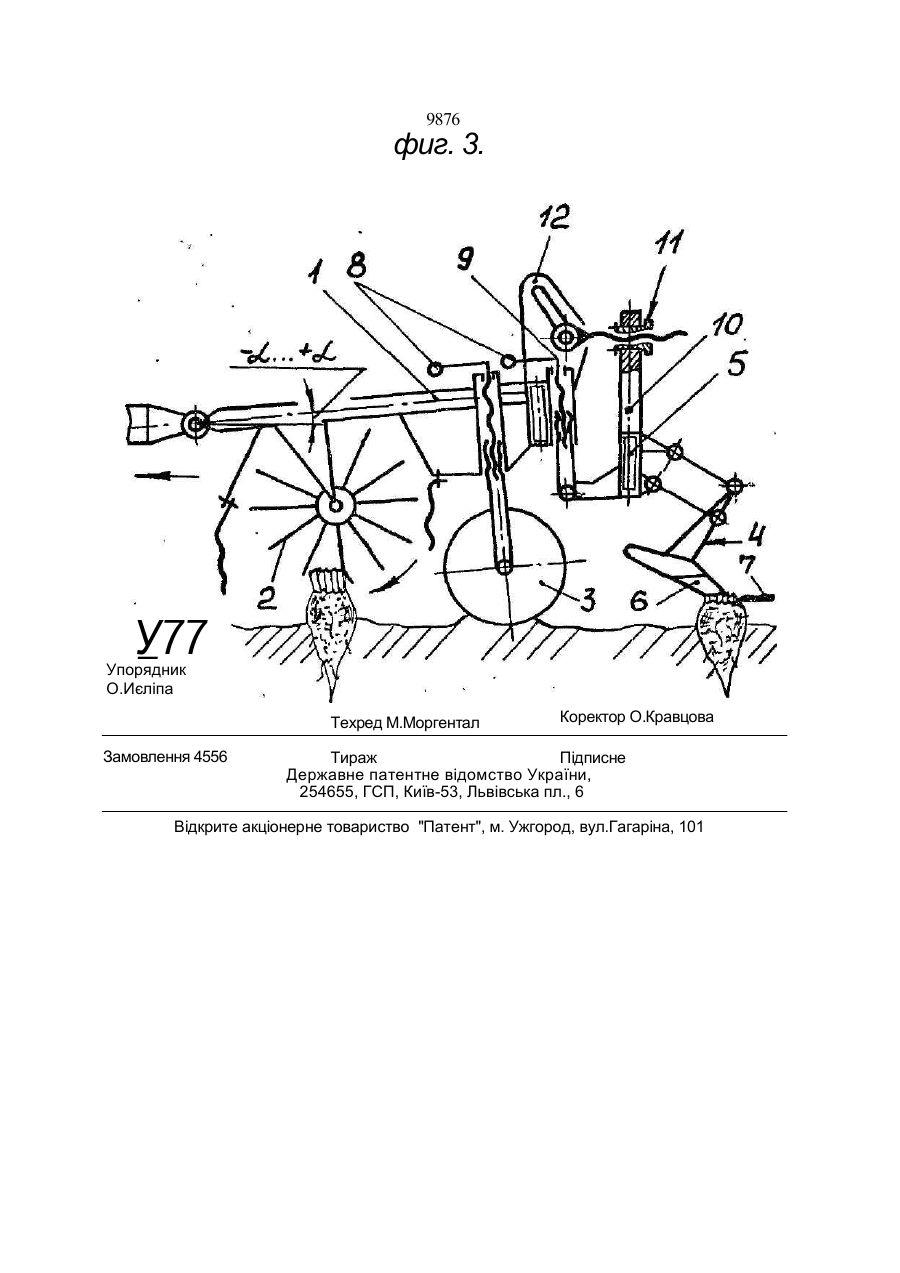

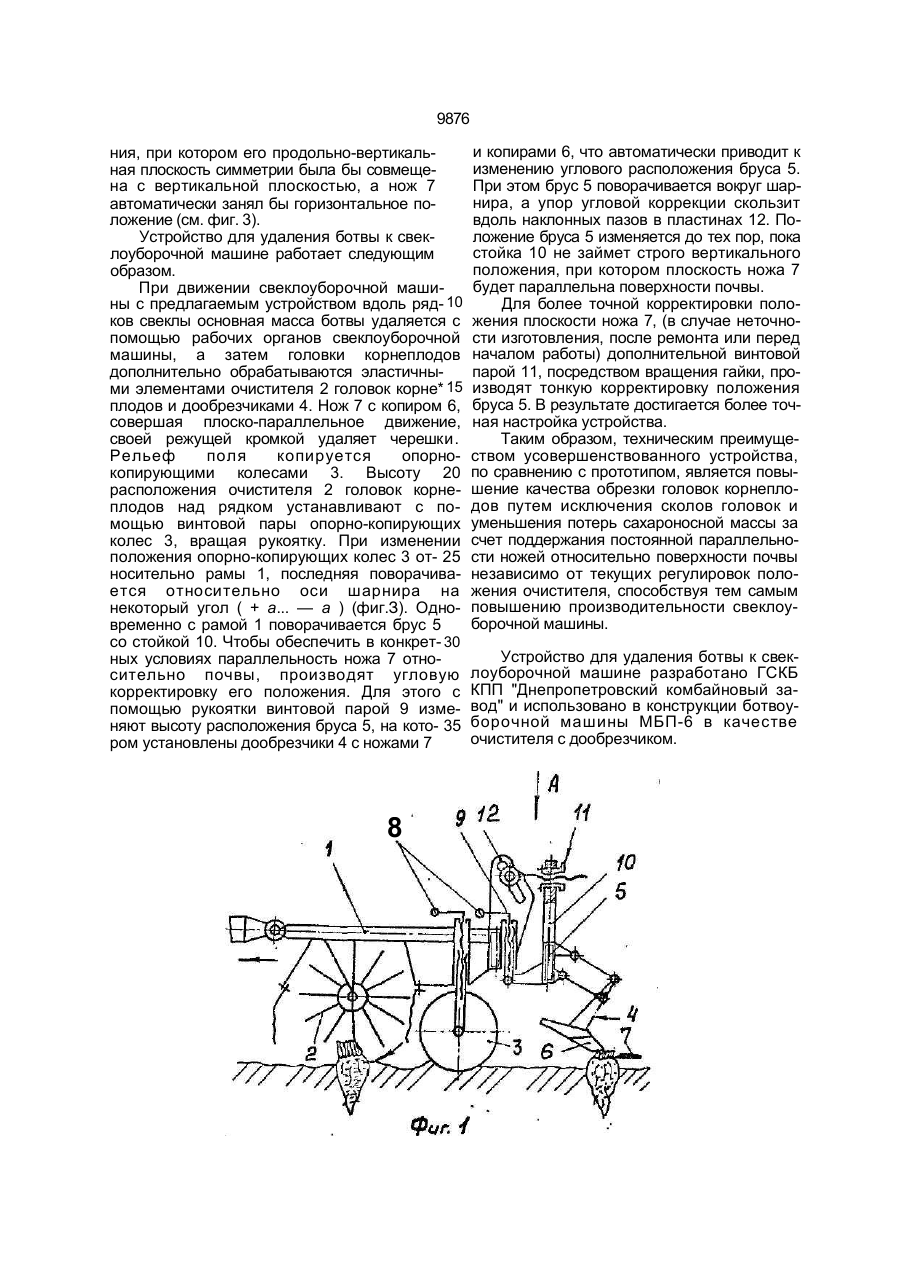

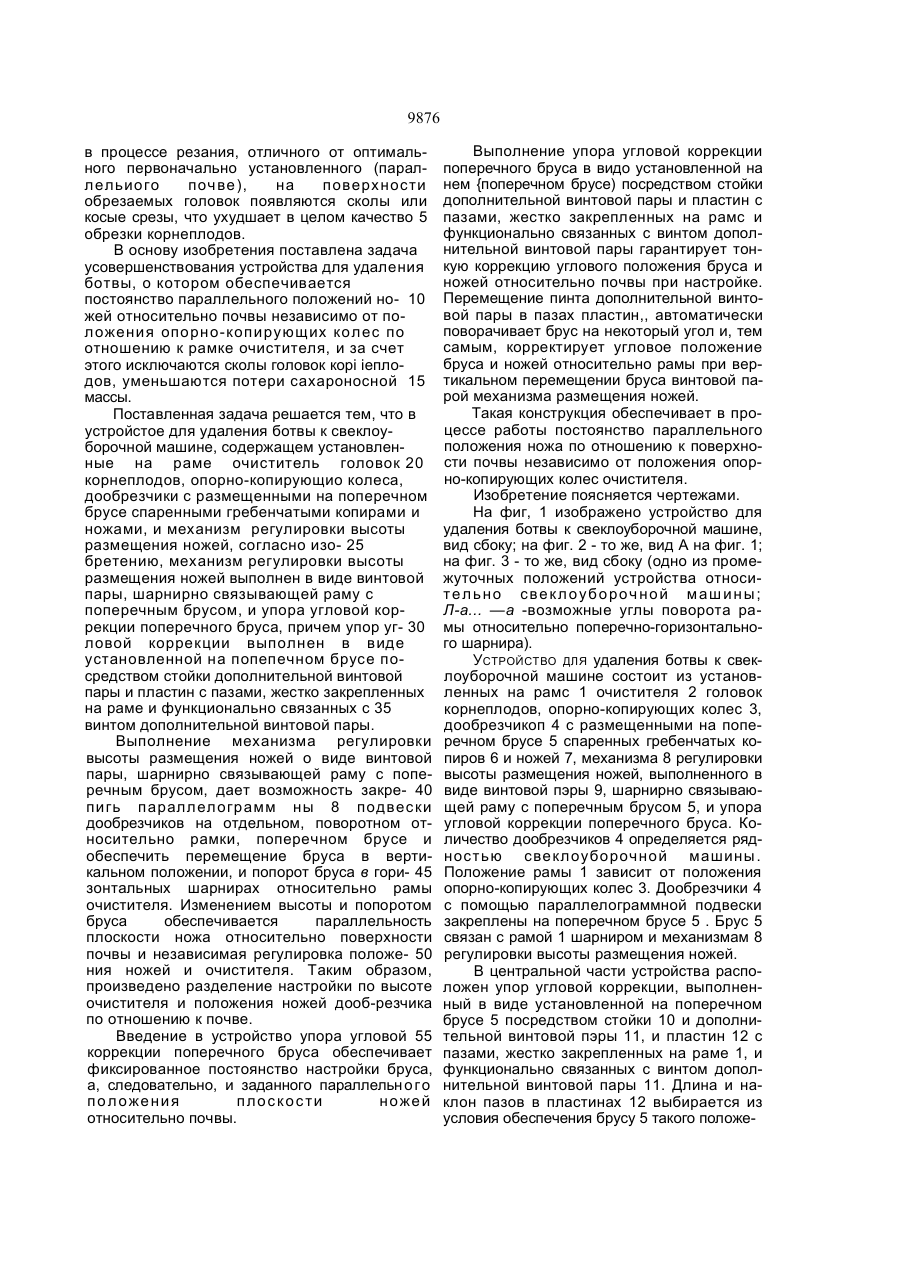

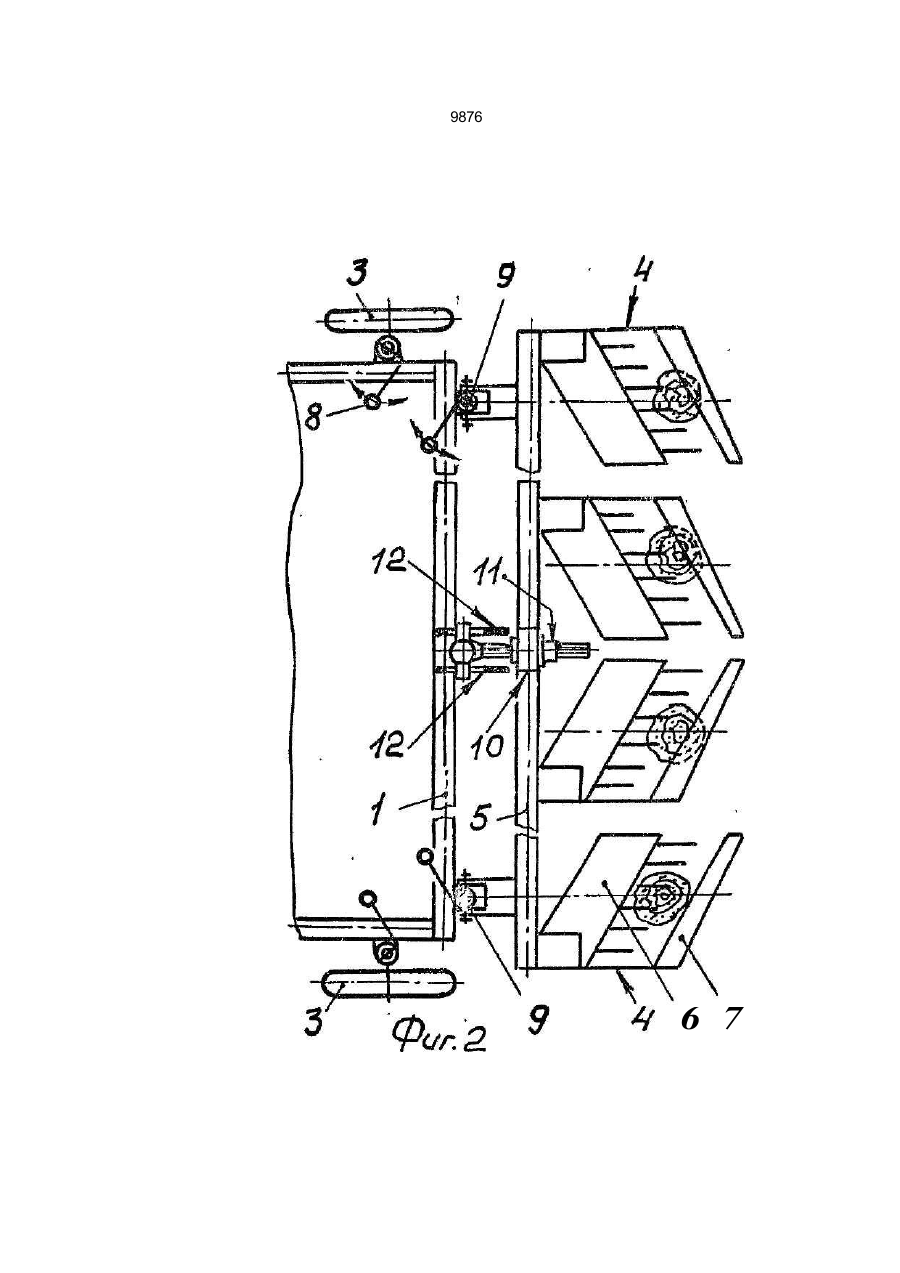

Устройство для удаления ботвы к свек лоуборочной машине, содержащее установ ленные на раме очиститель головок корнеплодов, опорно-копирующие колеса, дообрезчики с размещенными на поперечном брусе спаренными гребенчатыми копирами и ножами, механизм регулировки высоты размещения ножей, о т л и ч а ю щеесятем, что механизм регулировки высоты размещения ножей выполнен в виде винтовой пары, шарнирно связывающей раму с поперечным брусом и упора угловой коррекции поперечного бруса, причем упор угловой коррекции выполнен в виде установленной на поперечном брусе посредством стойки дополнительной винтовой пэры и пластин с пазами, жестко закрепленных на рамс и функционально связанных с винтом дополнительной винтовой пары. С 00 Изобретение относится к области сепьскохозяйственного машиностроения, в частности к устройствам для удаления ботвы к свеклоуборочным машинам. Известно устройство для удаления ботвы к свеклоуборочной машине [1], содержащее установленные на раме очиститель ГОЛОЕОК корнеплодов, опорно-копирующие колеса, дообрезчики с размещенными на поперечном брусе спаренными гребенчатыми копирами и ножами и механизм регулировки высоты размещения ножей. Это техническое решение является наиболае близким к заявляемому по совокупности отличительных признаков и выбрано в качестве прототипа. В известном устройстве дообрезчики закреплены из параллелограммной подве CKL, а изменение положения очистителя го ловок корнеплодов в вертикальной плоско сти ПРОИЗВОДИТСЯ С riOMOU'.blO принудительного изменения положения опорно-копирующих колес относительно рамки. Недостатком является то, что упомянутая рамка при настройке и в работе поворачивается на некоторый угол относительно места своего крепления на раме машины, что приводит к изменению угла наклона ножа дообреэчика относительно почвы. Имеющаяся параллелограммная подвеска ножа и копира обеспечивает их плоскопараллельное перемещение относительно рамки, но не влияет на угол установки ножа относительно поверхности почвы, который целиком зависит от положения рамки. В зависимости от конкретного положения ножа 9876 в процессе резания, отличного от оптимального первоначально установленного (паралл ельиого поч ве), на поверх ности обрезаемых головок появляются сколы или косые срезы, что ухудшает в целом качество 5 обрезки корнеплодов. В основу изобретения поставлена задача усовершенствования устройства для удаления ботвы, о котором обеспечивается постоянство параллельного положений но- 10 жей относительно почвы независимо от пол ожения опорн о-коп ирующ их кол ес по отношению к рамке очистителя, и за счет этого исключаются сколы головок корі іеплодов, уменьшаются потери сахароносной 15 массы. Поставленная задача решается тем, что в устройстое для удаления ботвы к свеклоуборочной машине, содержащем установленные на раме очиститель головок 20 корнеплодов, опорно-копирующио колеса, дообрезчики с размещенными на поперечном брусе спаренными гребенчатыми копирами и ножами, и механизм регулировки высоты размещения ножей, согласно изо- 25 бретению, механизм регулировки высоты размещения ножей выполнен в виде винтовой пары, шарнирно связывающей раму с поперечным брусом, и упора угловой коррекции поперечного бруса, причем упор уг- 30 ловой коррекции выполнен в виде установленной на попепечном брусе посредством стойки дополнительной винтовой пары и пластин с пазами, жестко закрепленных на раме и функционально связанных с 35 винтом дополнительной винтовой пары. Выполнение механизма регулировки высоты размещения ножей о виде винтовой пары, шарнирно связывающей раму с поперечным брусом, дает возможность закре- 40 пигь паралл ел ограмм ны 8 подвес ки дообрезчиков на отдельном, поворотном относительно рамки, поперечном брусе и обеспечить перемещение бруса в вертикальном положении, и попорот бруса в гори- 45 зонтальных шарнирах относительно рамы очистителя. Изменением высоты и попоротом бруса обеспечивается параллельность плоскости ножа относительно поверхности почвы и независимая регулировка положе- 50 ния ножей и очистителя. Таким образом, произведено разделение настройки по высоте очистителя и положения ножей дооб-резчика по отношению к почве. Введение в устройство упора угловой 55 коррекции поперечного бруса обеспечивает фиксированное постоянство настройки бруса, а, следовательно, и заданного параллельн о г о положения п л о с к о с ти ножей относительно почвы. Выполнение упора угловой коррекции поперечного бруса в видо установленной на нем {поперечном брусе) посредством стойки дополнительной винтовой пары и пластин с пазами, жестко закрепленных на рамс и функционально связанных с винтом дополнительной винтовой пары гарантирует тонкую коррекцию углового положения бруса и ножей относительно почвы при настройке. Перемещение пинта дополнительной винтовой пары в пазах пластин,, автоматически поворачивает брус на некоторый угол и, тем самым, корректирует угловое положение бруса и ножей относительно рамы при вертикальном перемещении бруса винтовой парой механизма размещения ножей. Такая конструкция обеспечивает в процессе работы постоянство параллельного положения ножа по отношению к поверхности почвы независимо от положения опорно-копирующих колес очистителя. Изобретение поясняется чертежами. На фиг, 1 изображено устройство для удаления ботвы к свеклоуборочной машине, вид сбоку; на фиг. 2 - то же, вид А на фиг. 1; на фиг. 3 - то же, вид сбоку (одно из промежуточных положений устройства относительно свеклоуборочной машины; Л-а... —а -возможные углы поворота рамы относительно поперечно-горизонтального шарнира). УСТРОЙСТВО ДЛЯ удаления ботвы к свеклоуборочной машине состоит из установленных на рамс 1 очистителя 2 головок корнеплодов, опорно-копирующих колес 3, дообрезчикоп 4 с размещенными на поперечном брусе 5 спаренных гребенчатых копиров 6 и ножей 7, механизма 8 регулировки высоты размещения ножей, выполненного в виде винтовой пэры 9, шарнирно связывающей раму с поперечным брусом 5, и упора угловой коррекции поперечного бруса. Количество дообрезчиков 4 определяется рядность ю свекл оубороч ной машины . Положение рамы 1 зависит от положения опорно-копирующих колес 3. Дообрезчики 4 с помощью параллелограммной подвески закреплены на поперечном брусе 5 . Брус 5 связан с рамой 1 шарниром и механизмам 8 регулировки высоты размещения ножей. В центральной части устройства расположен упор угловой коррекции, выполненный в виде установленной на поперечном брусе 5 посредством стойки 10 и дополнительной винтовой пэры 11, и пластин 12 с пазами, жестко закрепленных на раме 1, и функционально связанных с винтом дополнительной винтовой пары 11. Длина и наклон пазов в пластинах 12 выбирается из условия обеспечения брусу 5 такого положе 9876 ния, при котором его продольно-вертикальная плоскость симметрии была бы совмещена с вертикальной плоскостью, а нож 7 автоматически занял бы горизонтальное положение (см. фиг. 3). Устройство для удаления ботвы к свеклоуборочной машине работает следующим образом. При движении свеклоуборочной машины с предлагаемым устройством вдоль ряд- 10 ков свеклы основная масса ботвы удаляется с помощью рабочих органов свеклоуборочной машины, а затем головки корнеплодов дополнительно обрабатываются эластичными элементами очистителя 2 головок корне* 15 плодов и дообрезчиками 4. Нож 7 с копиром 6, совершая плоско-параллельное движение, своей режущей кромкой удаляет черешки. Рельеф поля копируется опорнокопирующими колесами 3. Высоту 20 расположения очистителя 2 головок корнеплодов над рядком устанавливают с помощью винтовой пары опорно-копирующих колес 3, вращая рукоятку. При изменении положения опорно-копирующих колес 3 от- 25 носительно рамы 1, последняя поворачивается относительно оси шарнира на некоторый угол ( + а... — а ) (фиг.З). Одновременно с рамой 1 поворачивается брус 5 со стойкой 10. Чтобы обеспечить в конкрет- 30 ных условиях параллельность ножа 7 относительно почвы, производят угловую корректировку его положения. Для этого с помощью рукоятки винтовой парой 9 изменяют высоту расположения бруса 5, на кото- 35 ром установлены дообрезчики 4 с ножами 7 8 и копирами 6, что автоматически приводит к изменению углового расположения бруса 5. При этом брус 5 поворачивается вокруг шарнира, а упор угловой коррекции скользит вдоль наклонных пазов в пластинах 12. Положение бруса 5 изменяется до тех пор, пока стойка 10 не займет строго вертикального положения, при котором плоскость ножа 7 будет параллельна поверхности почвы. Для более точной корректировки положения плоскости ножа 7, (в случае неточности изготовления, после ремонта или перед началом работы) дополнительной винтовой парой 11, посредством вращения гайки, производят тонкую корректировку положения бруса 5. В результате достигается более точная настройка устройства. Таким образом, техническим преимуществом усовершенствованного устройства, по сравнению с прототипом, является повышение качества обрезки головок корнеплодов путем исключения сколов головок и уменьшения потерь сахароносной массы за счет поддержания постоянной параллельности ножей относительно поверхности почвы независимо от текущих регулировок положения очистителя, способствуя тем самым повышению производительности свеклоуборочной машины. Устройство для удаления ботвы к свеклоуборочной машине разработано ГСКБ КПП "Днепропетровский комбайновый завод" и использовано в конструкции ботвоуборочной машины МБП-6 в качестве очистителя с дообрезчиком. 9876 6 7 9876 фиг. 3. У77 7 Упорядник О.Иєліпа Техред М.Моргентал Замовлення 4556 Коректор О.Кравцова Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 6 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
