Формула / Реферат

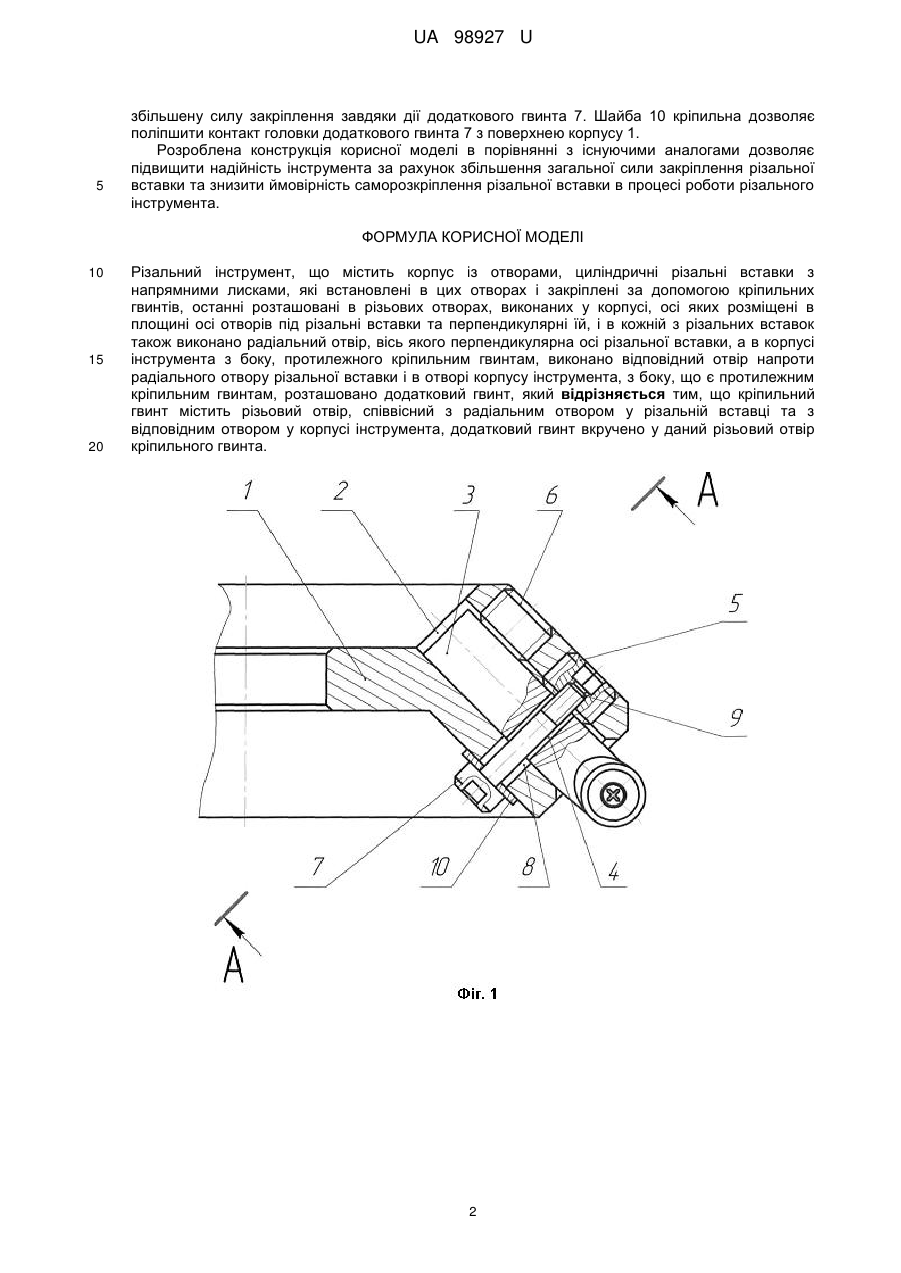

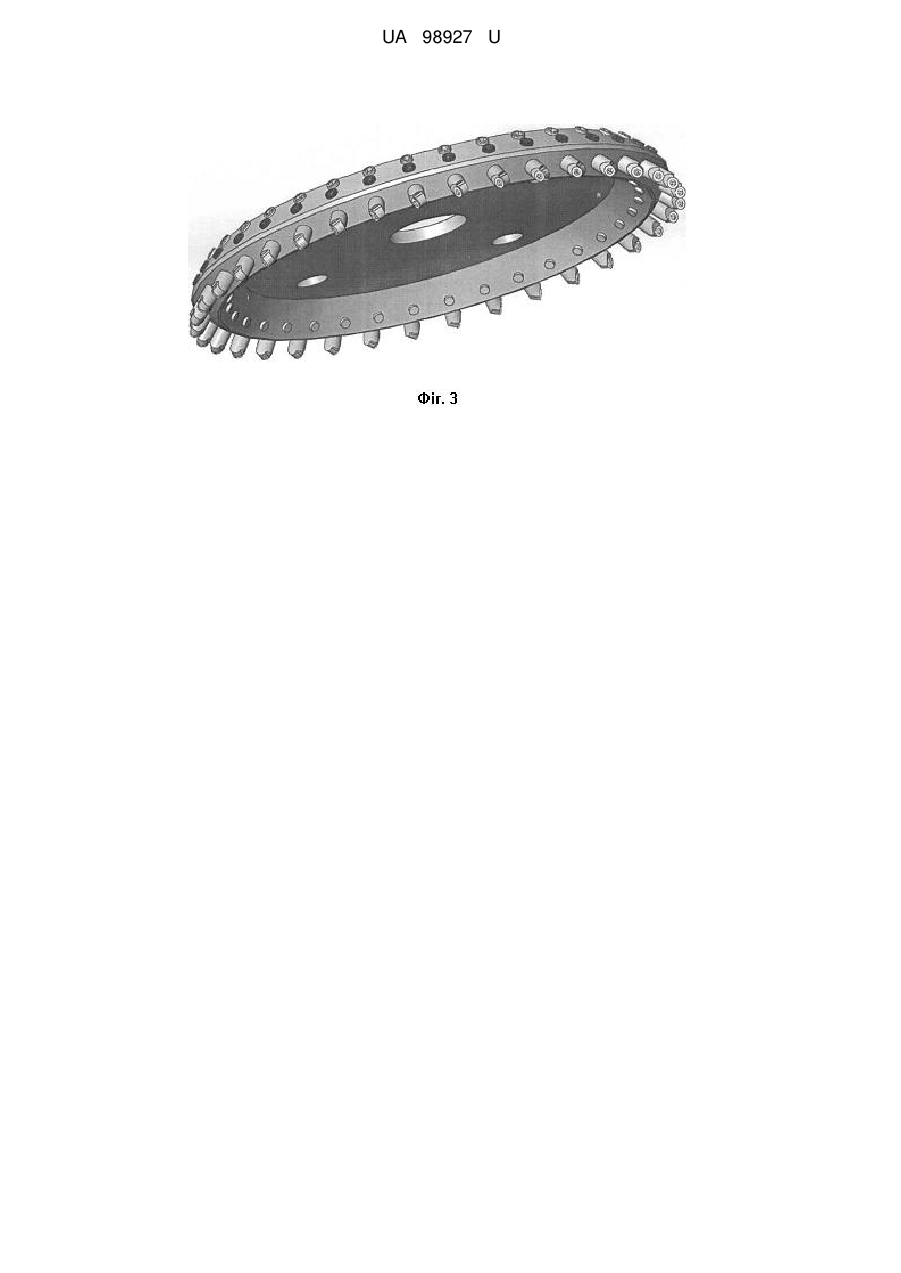

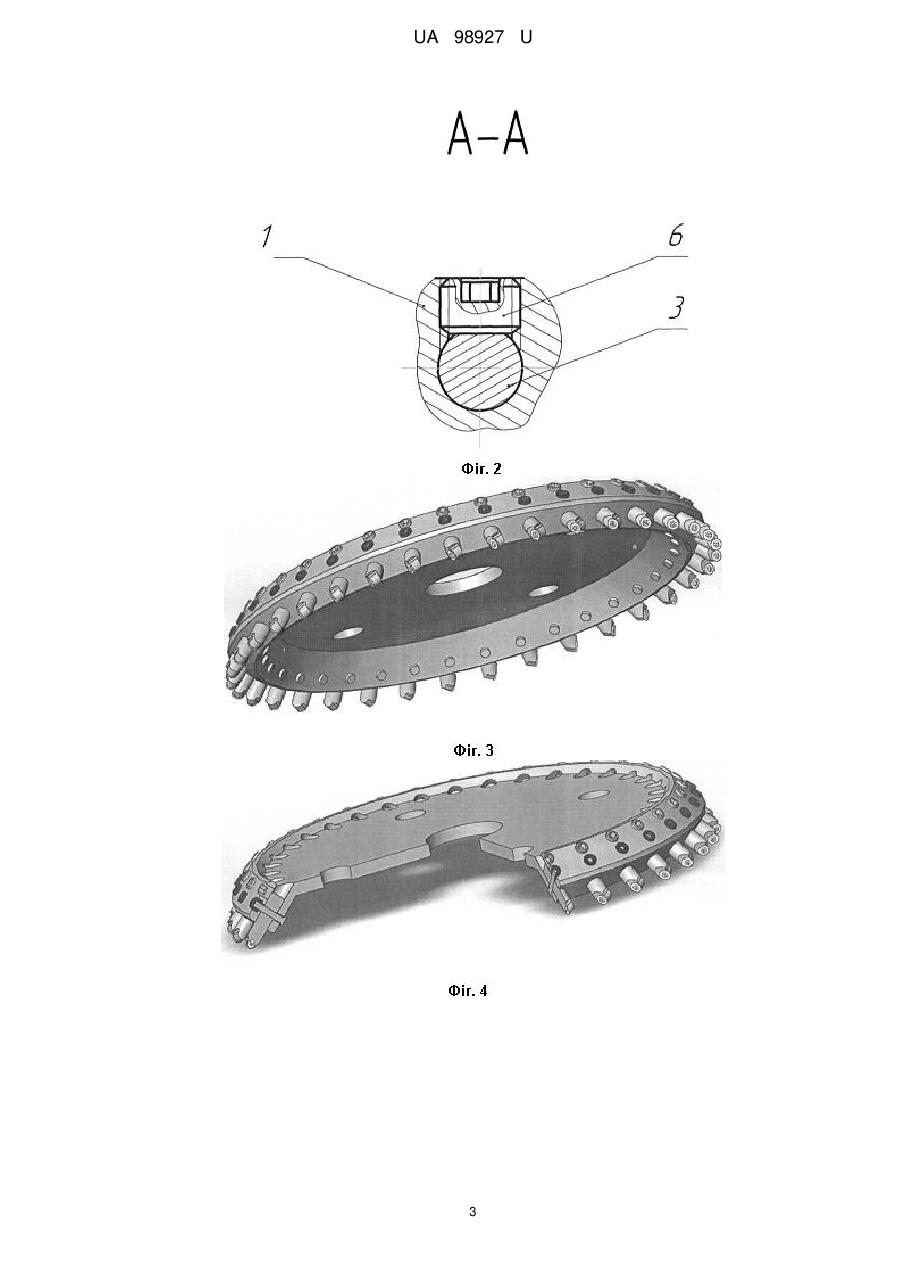

Різальний інструмент, що містить корпус із отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в різьових отворах, виконаних у корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і в кожній з різальних вставок також виконано радіальний отвір, вісь якого перпендикулярна осі різальної вставки, а в корпусі інструмента з боку, протилежного кріпильним гвинтам, виконано відповідний отвір напроти радіального отвору різальної вставки і в отворі корпусу інструмента, з боку, що є протилежним кріпильним гвинтам, розташовано додатковий гвинт, який відрізняється тим, що кріпильний гвинт містить різьовий отвір, співвісний з радіальним отвором у різальній вставці та з відповідним отвором у корпусі інструмента, додатковий гвинт вкручено у даний різьовий отвір кріпильного гвинта.

Текст

Реферат: UA 98927 U UA 98927 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі механічної обробки матеріалів і може бути використана, наприклад, при проектуванні, виготовленні та використанні торцевих фрез або токарних різців із циліндричними різальними вставками. Відомим аналогом є різальний інструмент (торцева фреза), що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, що встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, а в кожній з різальних вставок також виконано радіальний отвір, вісь якого перпендикулярна осі різальної вставки [див. патент України на корисну модель № 22694 U, МПК(2006), В23С 5/00, 25.04.2007]. Завдяки наявності на торці кріпильного гвинта співвісної циліндричної ділянки, що контактує з відповідним радіальним отвором різальної вставки, підвищується надійність вузла кріплення різальної вставки. Недоліком аналога є те, що співвісна циліндрична ділянка гвинта не забезпечує додаткової сили закріплення різальної вставки, а тільки фіксує положення різальної вставки щодо корпусу інструмента уздовж осі отвору під різальну вставку. Найбільш близьким аналогом до корисної моделі є різальний інструмент (торцева фреза), що містить корпус із циліндричними різальними вставками, кожна з яких закріплена за допомогою кріпильних гвинтів і додаткового гвинта, встановленого в отворі корпусу інструмента з боку, протилежного кріпильним гвинтам [див. патент України на корисну модель № 60129 U, МПК (2006) В23С 5/06, 10.06.2011]. Недоліком найближчого аналога є недостатня надійність затиску різальної вставки кріпильними гвинтами. Зазначені кріпильні гвинти контактують із різальною вставкою тільки по поверхні площини лиски, і тому в процесі роботи інструмента (особливо - при наявності вібрацій та ударів) можливе ослаблення сили закріплення різальної вставки аж до самовідгвинчування кріпильних гвинтів. В основу корисної моделі поставлена задача вдосконалення вузла кріплення різальної вставки, що дозволить збільшити силу закріплення різальної вставки та підвищити надійність інструмента. Поставлена задача вирішується тим, що в різальному інструменті, що містить корпус із отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в різьових отворах, виконаних у корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і в кожній з різальних вставок також виконано радіальний отвір, вісь якого перпендикулярна осі різальної вставки, а в корпусі інструмента з боку, протилежного кріпильним гвинтам, виконано відповідний отвір навпроти радіального отвору різальної вставки і в отворі корпусу інструмента, з боку, що є протилежним кріпильним гвинтам, розташовано додатковий гвинт, згідно з корисною моделлю, кріпильний гвинт містить різьовий отвір, співвісний з радіальним отвором у різальній вставці та з відповідним отвором у корпусі інструмента, а додатковий гвинт вкручено у даний різьовий отвір кріпильного гвинта. Виконання корисної моделі дозволяє підвищити надійність інструмента, оскільки вкручування додаткового гвинта в різьовий отвір кріпильного гвинта збільшує силу закріплення різальної вставки в корпусі, знижуючи імовірність самовідгвинчування кріпильного гвинта в процесі роботи інструмента. Корисна модель пояснюється кресленнями, де на фіг. 1 показано осьовий розріз різального інструмента (торцевої фрези), на фіг. 2 - розріз А-А на фіг. 1 і фіг. 5, на фіг. 3 - загальний вид конструкції різального інструмента (торцевої фрези), фіг. 4 - загальний вид різального інструмента (торцевої фрези) з вирізаною чвертю, на фіг. 5 - розріз різального інструмента, виконаного у вигляді токарного різця. Корисну модель виконують наступним чином. Різальний інструмент містить корпус 1, в циліндричних отворах 2 якого встановлено різальні вставки 3 з різьовими радіальними отворами 4 (див. фіг. 1, 2, 5). Закріплення різальної вставки 3 здійснено кріпильними гвинтами 5 і 6. З боку, протилежного кріпильним гвинтам 5 і 6, розташовано додатковий гвинт 7, що вкручений у різьовий отвір 9 кріпильного гвинта 5. Зазначений додатковий гвинт 7 виконано таким, що проходить наскрізь через отвір 8 у корпусі інструмента та через радіальний отвір 4 у різальній вставці 3. Додатковий гвинт 7 може також містити шайбу 10 кріпильну. Корисна модель працює наступним чином. Різальну вставку 3 встановлюють зовнішньою циліндричною поверхнею в отвір 2 корпусу 1 інструмента. Закріплення вставки 3 здійснюють за допомогою гвинтів 5 і 6. Додатковий гвинт 7 вкручують у різьовий отвір 9 кріпильного гвинта 5 через отвір 8 корпусу 1 і через радіальний отвір 4 у різальній вставці 3 з боку, протилежного кріпильним гвинтам 5 і 6. Таким чином, різальна вставка 3 закріплюється гвинтами 5 і 6, при цьому кріпильний гвинт 5 створює 1 UA 98927 U 5 збільшену силу закріплення завдяки дії додаткового гвинта 7. Шайба 10 кріпильна дозволяє поліпшити контакт головки додаткового гвинта 7 з поверхнею корпусу 1. Розроблена конструкція корисної моделі в порівнянні з існуючими аналогами дозволяє підвищити надійність інструмента за рахунок збільшення загальної сили закріплення різальної вставки та знизити ймовірність саморозкріплення різальної вставки в процесі роботи різального інструмента. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Різальний інструмент, що містить корпус із отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в різьових отворах, виконаних у корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і в кожній з різальних вставок також виконано радіальний отвір, вісь якого перпендикулярна осі різальної вставки, а в корпусі інструмента з боку, протилежного кріпильним гвинтам, виконано відповідний отвір напроти радіального отвору різальної вставки і в отворі корпусу інструмента, з боку, що є протилежним кріпильним гвинтам, розташовано додатковий гвинт, який відрізняється тим, що кріпильний гвинт містить різьовий отвір, співвісний з радіальним отвором у різальній вставці та з відповідним отвором у корпусі інструмента, додатковий гвинт вкручено у даний різьовий отвір кріпильного гвинта. 2 UA 98927 U 3 UA 98927 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Kushnirov Pavlo Vasyliovych, Yunak Anna Sergiivna, Nyzhegorodtsev Genadiy Oleksiyovych

Автори російською

Кушниров Павел Васильевич, Юнак Анна Сергеевна, Нижегородцев Генадий Алексеевич

МПК / Мітки

МПК: B23C 5/06

Мітки: інструмент, різальний
