Формула / Реферат

Різальний інструмент, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і закріплені за допомогою кріпильних гвинтів, останні розташовані в нарізних отворах, виконаних в корпусі, осі яких розміщені в площині осі отворів під різальні вставки та перпендикулярні їй, і в кожній з різальних вставок виконаний радіальний отвір, вісь якого перпендикулярна осі різальної вставки, який відрізняється тим, що радіальний отвір різальної вставки та відповідна ділянка кріпильного гвинта, що призначена для входження у даний радіальний отвір, виконані конічними.

Текст

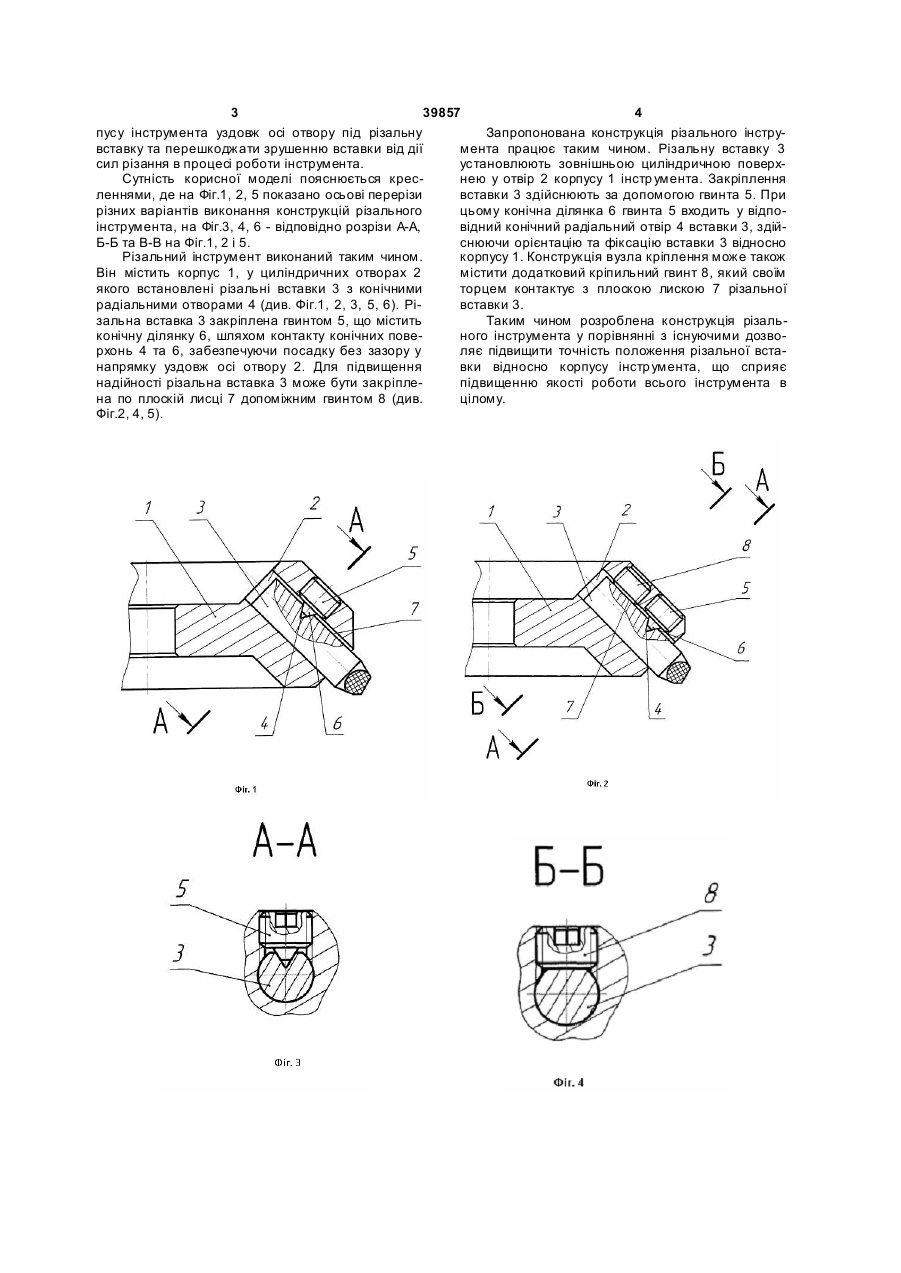

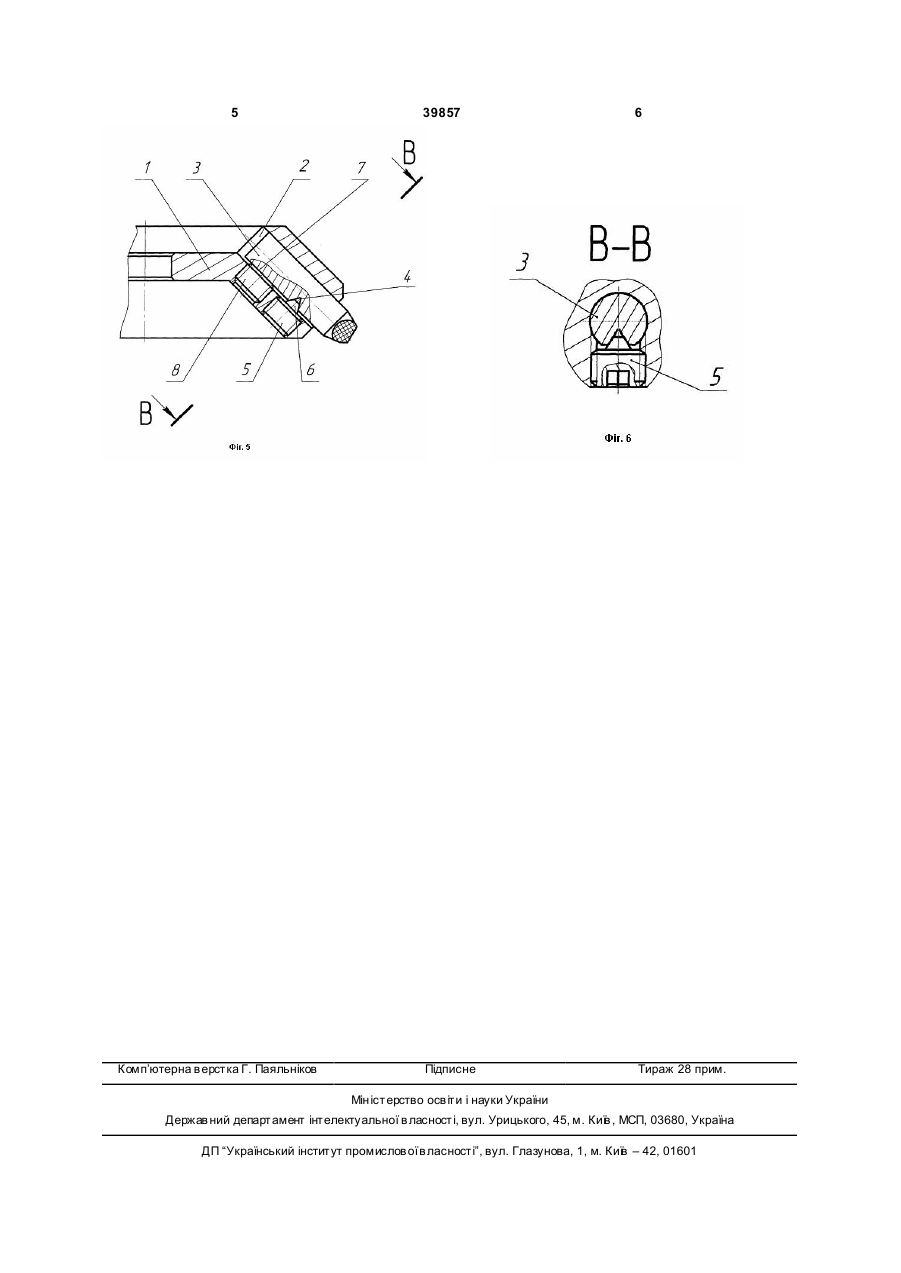

Різальний інструмент, що містить корпус з отворами, циліндричні різальні вставки з напрямними лисками, які встановлені в цих отворах і за 3 39857 4 пусу інструмента уздовж осі отвору під різальну Запропонована конструкція різального інструвставку та перешкоджати зрушенню вставки від дії мента працює таким чином. Різальну вставку 3 сил різання в процесі роботи інструмента. установлюють зовнішньою циліндричною поверхСутність корисної моделі пояснюється креснею у отвір 2 корпусу 1 інстр умента. Закріплення леннями, де на Фіг.1, 2, 5 показано осьові перерізи вставки 3 здійснюють за допомогою гвинта 5. При різних варіантів виконання конструкцій різального цьому конічна ділянка 6 гвинта 5 входить у відпоінструмента, на Фіг.3, 4, 6 - відповідно розрізи А-А, відний конічний радіальний отвір 4 вставки 3, здійБ-Б та В-В на Фіг.1, 2 і 5. снюючи орієнтацію та фіксацію вставки 3 відносно Різальний інструмент виконаний таким чином. корпусу 1. Конструкція вузла кріплення може також Він містить корпус 1, у циліндричних отворах 2 містити додатковий кріпильний гвинт 8, який своїм якого встановлені різальні вставки 3 з конічними торцем контактує з плоскою лискою 7 різальної радіальними отворами 4 (див. Фіг.1, 2, 3, 5, 6). Рівставки 3. зальна вставка 3 закріплена гвинтом 5, що містить Таким чином розроблена конструкція різальконічну ділянку 6, шляхом контакту конічних повеного інструмента у порівнянні з існуючими дозворхонь 4 та 6, забезпечуючи посадку без зазору у ляє підвищити точність положення різальної встанапрямку уздовж осі отвору 2. Для підвищення вки відносно корпусу інстр умента, що сприяє надійності різальна вставка 3 може бути закріплепідвищенню якості роботи всього інструмента в на по плоскій лисці 7 допоміжним гвинтом 8 (див. цілому. Фіг.2, 4, 5). 5 Комп’ютерна в ерстка Г. Паяльніков 39857 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cutting tool

Автори англійською

Kushnirov Pavlo Vasyliovych, Fesenko Artem Ivanovych

Назва патенту російською

Режущий инструмент

Автори російською

Кушниров Павел Васильевич, Фесенко Артем Иванович

МПК / Мітки

МПК: B23C 5/00

Мітки: інструмент, різальний
