Роторно-лопатевий двигун внутрішнього згоряння
Формула / Реферат
1. Роторно - лопатевий двигун внутрішнього згоряння, який має корпус у вигляді кільцевого циліндра з вікнами газорозподілу і боковими кришками, в якому розміщено колінчастий вал, ротор і лопаті з ущільнюючими пластинами, який відрізняється тим, що внутрішній діаметр його корпусу більший від зовнішнього діаметра ротора на величину радіуса коліна колінчастого вала, а сам ротор кінематично зв’язаний як з корпусом, так і з колінчастим валом.
2. Двигун по п. 1, який відрізняється тим, що ротор зв’язаний з корпусом шестеренчастою передачею, причому ротор оснащено шестернею із зовнішніми зубцями.
Текст

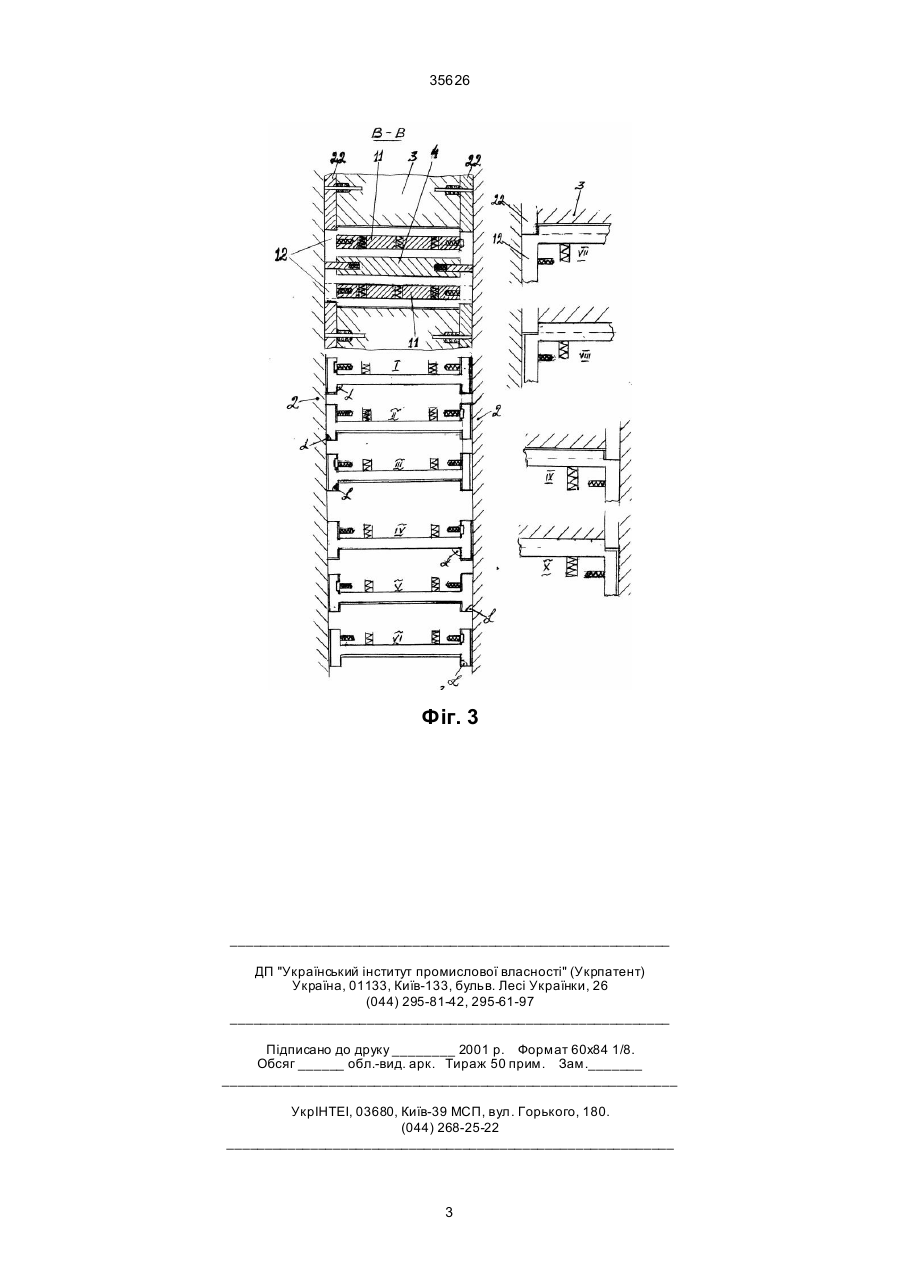

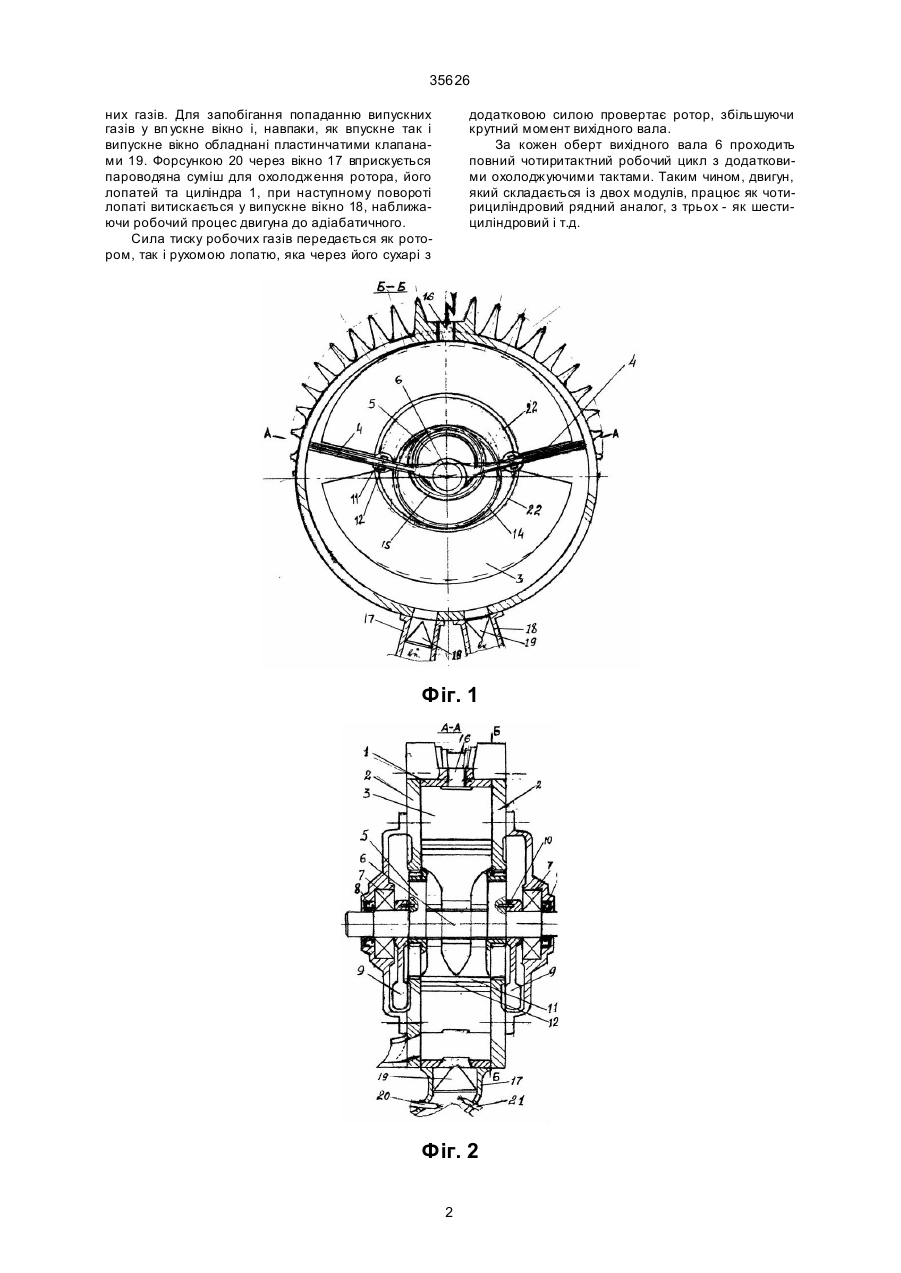

1. Роторно-лопатевий двигун внутрішнього згоряння, який має корпус у вигляді кільцевого циліндра з вікнами газорозподілу і боковими криш 35626 них газів. Для запобігання попаданню випускних газів у вп ускне вікно і, навпаки, як впускне так і випускне вікно обладнані пластинчатими клапанами 19. Форсункою 20 через вікно 17 вприскується пароводяна суміш для охолодження ротора, його лопатей та циліндра 1, при наступному повороті лопаті витискається у випускне вікно 18, наближаючи робочий процес двигуна до адіабатичного. Сила тиску робочих газів передається як ротором, так і рухомою лопатю, яка через його сухарі з додатковою силою провертає ротор, збільшуючи крутний момент вихідного вала. За кожен оберт вихідного вала 6 проходить повний чотиритактний робочий цикл з додатковими охолоджуючими тактами. Таким чином, двигун, який складається із двох модулів, працює як чотирициліндровий рядний аналог, з трьох - як шестициліндровий і т.д. Фіг. 1 Фіг. 2 2 35626 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary vane combustion engine
Автори англійськоюHumeniuk Safronii Vasyliovych
Назва патенту російськоюРоторно-лопастный двигатель внутреннего сгорания
Автори російськоюГуменюк Сафроний Васильевич
МПК / Мітки
МПК: F02B 53/00
Мітки: згоряння, двигун, внутрішнього, роторно-лопатевий
