Стрічково-лопатевий змішувач кормів

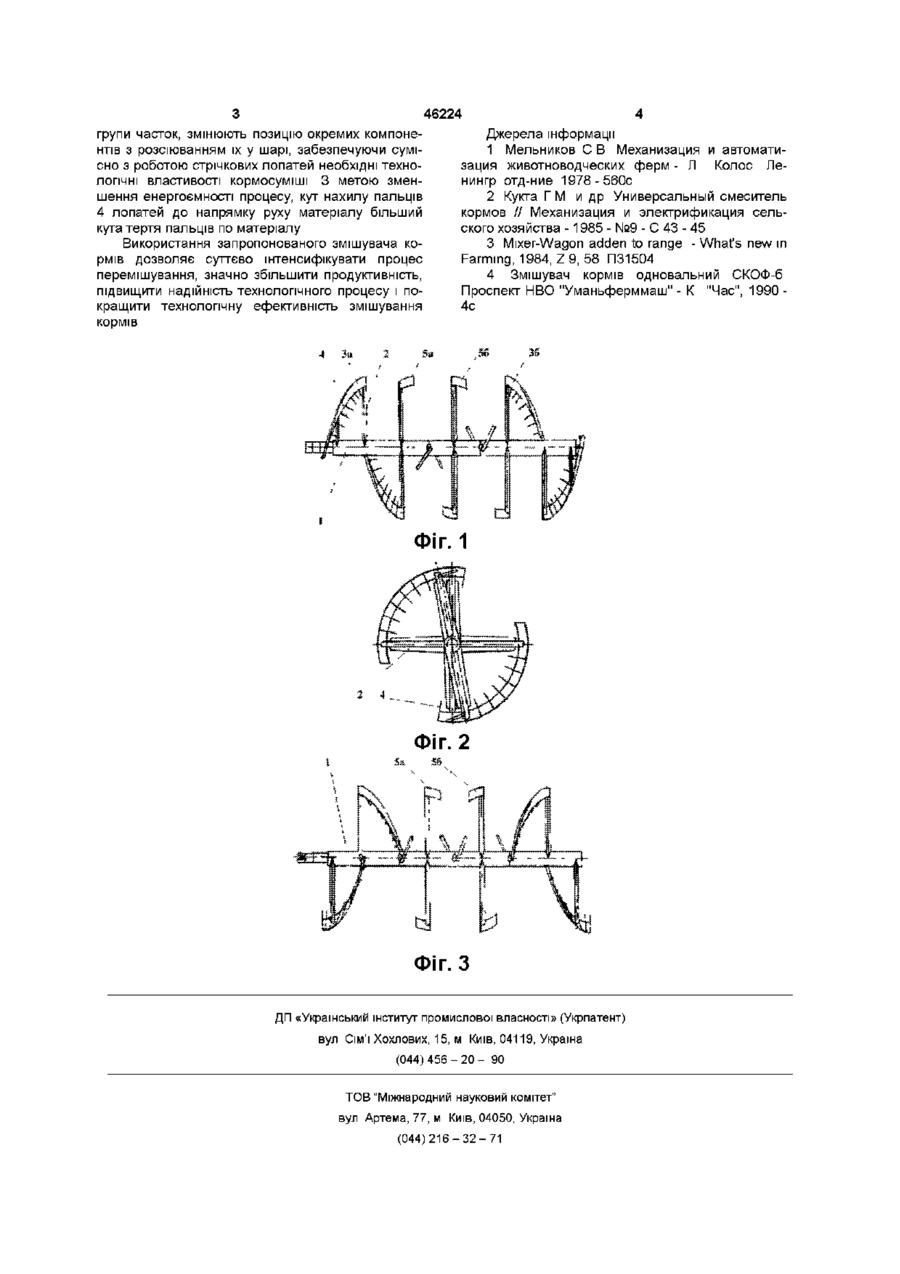

Стрічково-лопатевий змішувач кормів, який включає стійки, привідний вал і секторні гвинтові лопаті, розташовані вздовж осі мішалки, який відрізняється тим, що секторні гвинтові лопаті обладнані радіальними пальцями по внутрішній кромці стрічки лопатей, при цьому кут нахилу пальців до напрямку руху матеріалу більший кута тертя пальців по матеріалу Винахід відноситься до галузі сільського господарства, зокрема до техніки для змішування матеріалів, в даному випадку для приготування кормосумішей у тваринництві, а також може бути використаний в інших галузях для вказаних цілей ВІДОМІ робочі органи мішалок використовуються для перемішування продуктів, наприклад, кормових компонентів в кормозмішувачах або кормороздавачах на тваринницьких фермах і комплексах [1,2,3] Кормозмішувачі безперервної і періодичної дії після завантажування всіх компонентів суміші складним рухом під дією шнекових, лопатевих та інших мішалок перемішують їх до однорідної маси Недоліком таких кормозмішувачів є те, що вони не задовольняють зоотехнічним вимогам до якості приготування кормосумішей, металомісткі, малопродуктивні і мають велику енергоємність процесу Найближчим аналогом по технічній суттєвості до запропонованого винаходу є лопатевий змішувач кормів [4], який включає гвинтові лопаті, опорні стійки і вал Він має більшу продуктивність, але однорідність суміші не відповідає вимогам і потребує більше часу на доведення кормосуміші до однорідної маси Задачею запропонованого винаходу є підвищення технологічної ефективності змішування кормів за рахунок вдосконалення лопатевого змішувача Вирішення поставленої задачі досягається за рахунок розташування секторних гвинтових лопатей вздовж осі мішалок з дообладнанням їх радіальними пальцями, які закріпляються по внутрішній кромці стрічки лопаті, при цьому кут нахилу пальців до напрямку руху матеріалу більший кута тертя пальців по матеріалу Така конструкція за допомогою радільних пальців дозволяє більш активно розрихляти масу компонентів, забезпечувати інтенсивне і рівномірне переміщення груп часток з розсіюванням їх у шарі, за рахунок чого досягається висока якість змішування кормів, зменшення кратності дії лопатей на матеріал і підвищується продуктивність змішувача кормів На фіг 1 показано загальний вигляд запропонованого змішувача, на фіг 2- те ж, вид збоку, на фіг 3 - те ж, вид зверху Змішувач складається з приводного вала 1, на якому на опорних стійках 2 вздовж осі мішалки розташовані гвинтові лопаті з правим За та лівим 36 навиванням Для інтенсифікації процесу і підвищення однорідності суміші компонентів на внутрішній кромці стрічки гвинтової лопаті радіально закріплені пальці 4, а в центральній частині або в КІНЦІ мішалки встановлюються короткі лопаті 5а і 56 з меншим кроком їх розміщення Профіль радіальних пальців 4 може бути, наприклад, круглим, овальним або багатогранним Процес змішування кормів відбувається таким чином Гвинтові лопаті правої За і лівої 36 навивки зрізають по ширині стрічки шар корму і поступово змішують та переміщують масу до центральної частини мішалки, де розміщені лопаті 5а і 56 з меншим кроком їх розташування, при цьому відбувається більш інтенсивне і рівномірне змішування в процесі переміщення суміші кормів гвинтовими лопатями За і 36 Разом з цим радіальні пальці 4 лопатей інтенсивно розрихлюють масу компонентів у суміжному шарі і рівномірно переміщують (О 46224 групи часток, змінюють позицію окремих компонентів з розсіюванням їх у шарі, забезпечуючи сумісно з роботою стрічкових лопатей необхідні технологічні властивості кормосуміші 3 метою зменшення енергоємності процесу, кут нахилу пальців 4 лопатей до напрямку руху матеріалу більший кута тертя пальців по матеріалу Використання запропонованого змішувача кормів дозволяє суттєво інтенсифікувати процес перемішування, значно збільшити продуктивність, підвищити надійність технологічного процесу і покращити технологічну ефективність змішування кормів Джерела інформації 1 Мельников С В Механизация и автоматизация животноводческих ферм - Л Колос Ленингр отд-ние 1978-560с 2 Кукта Г М и др Универсальный смеситель кормов // Механизация и электрификация сельского хозяйства -1985 - №9 - С 43 - 45 3 Mixer-Wagon adden to range - Whafs new in Farming, 1984, Z 9, 58 П31504 4 Змішувач кормів одновальний СКОФ-б Проспект HBO "Уманьферммаш" - К "Час", 1990 4с ФІГ. 1 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
