Проточний індукційний нагрівач текучого середовища

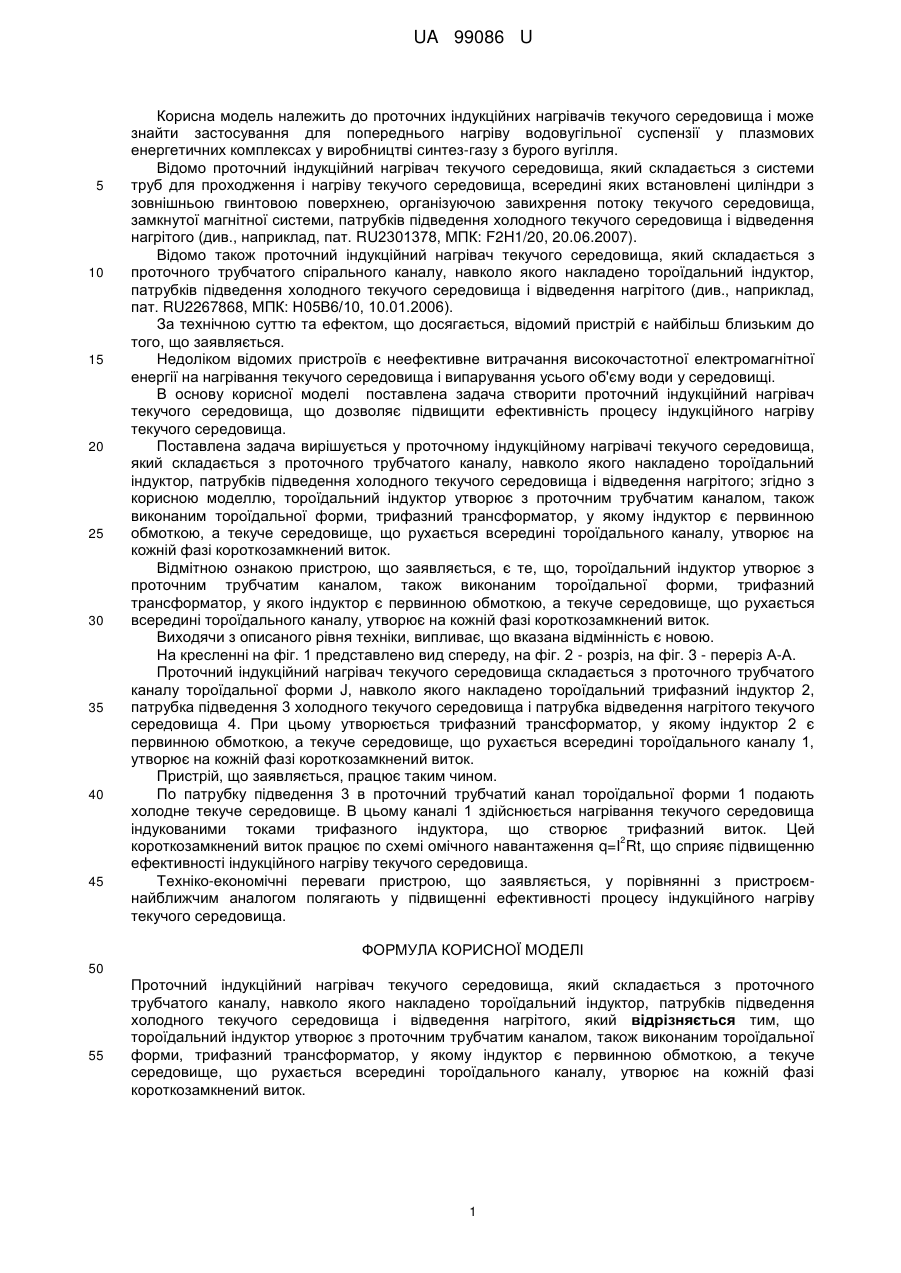

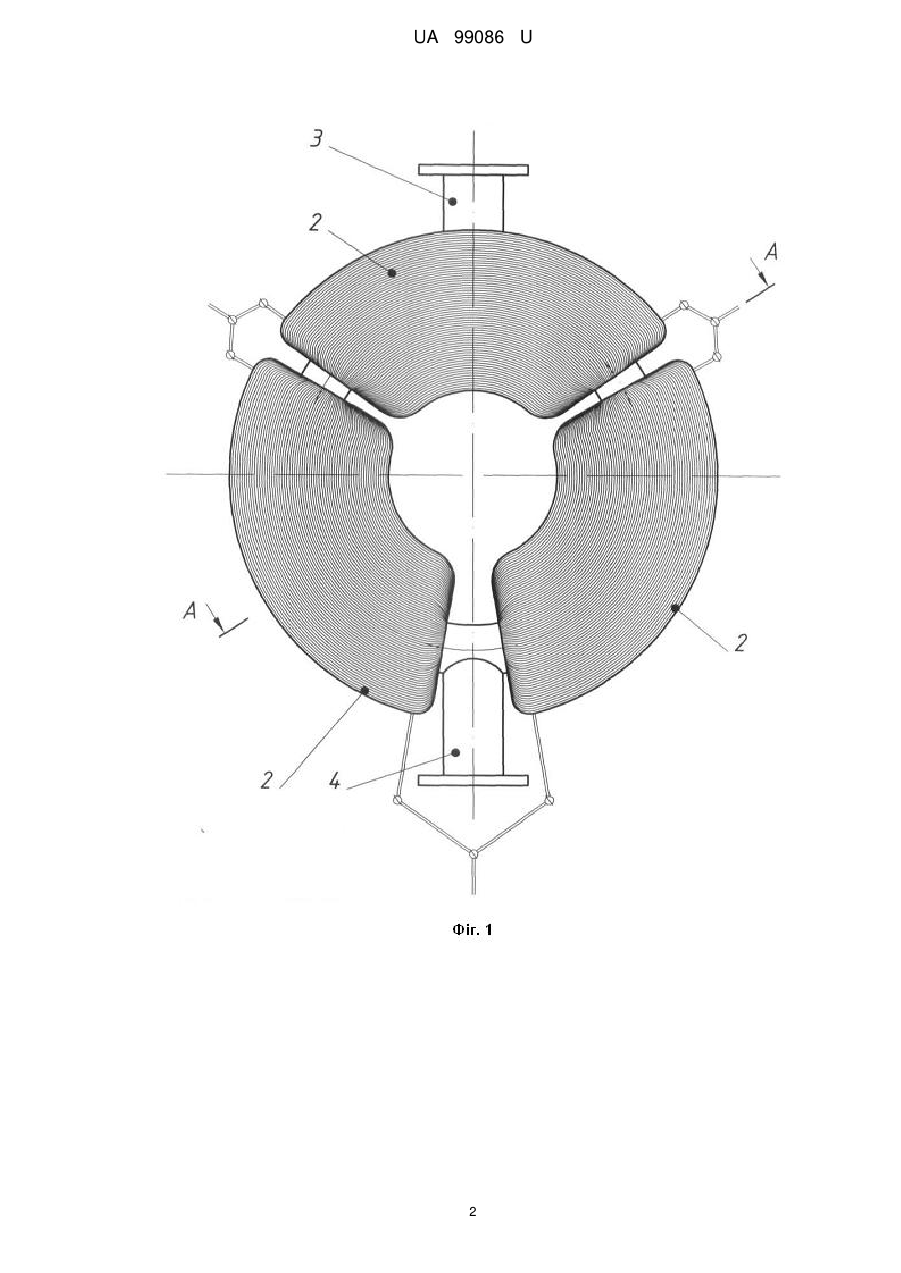

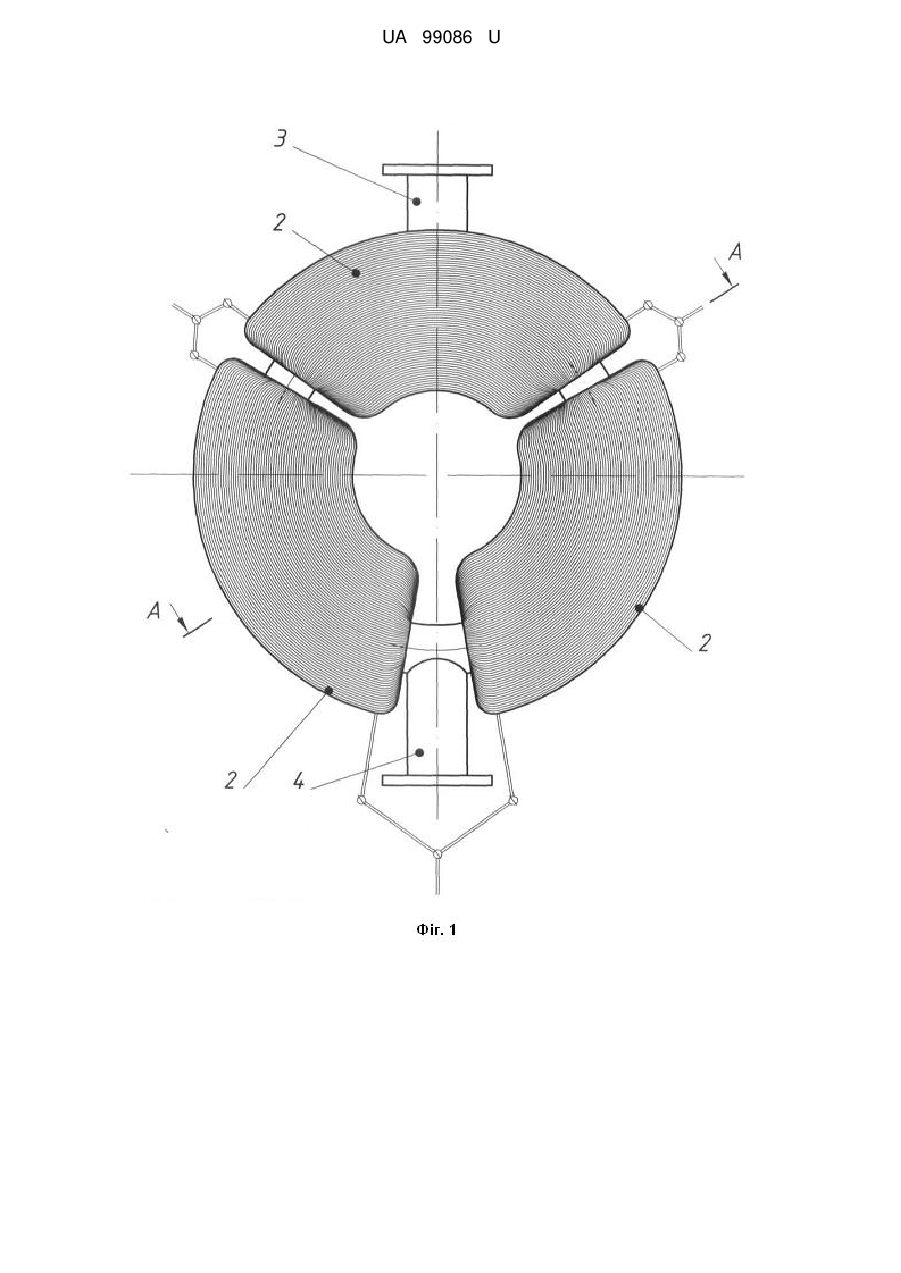

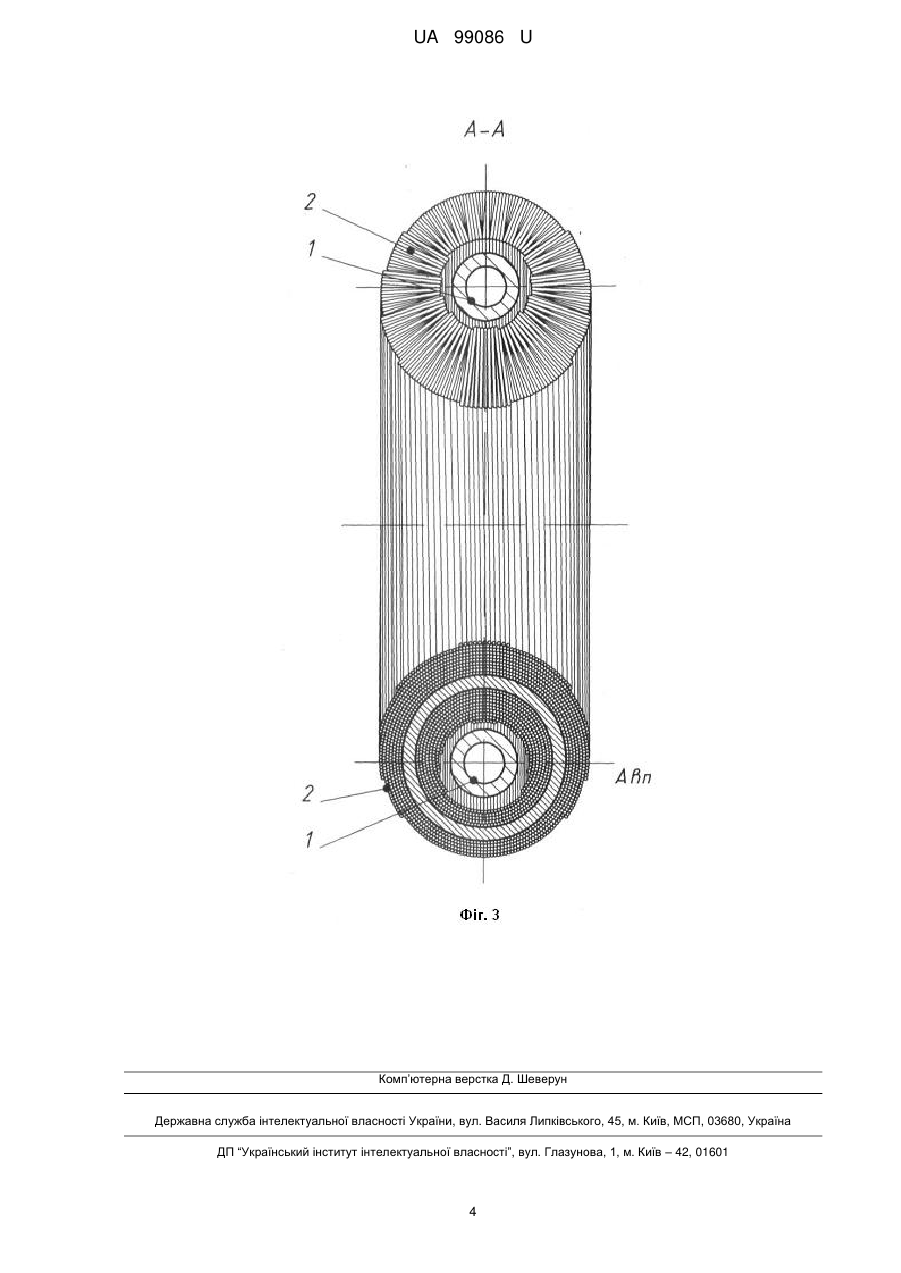

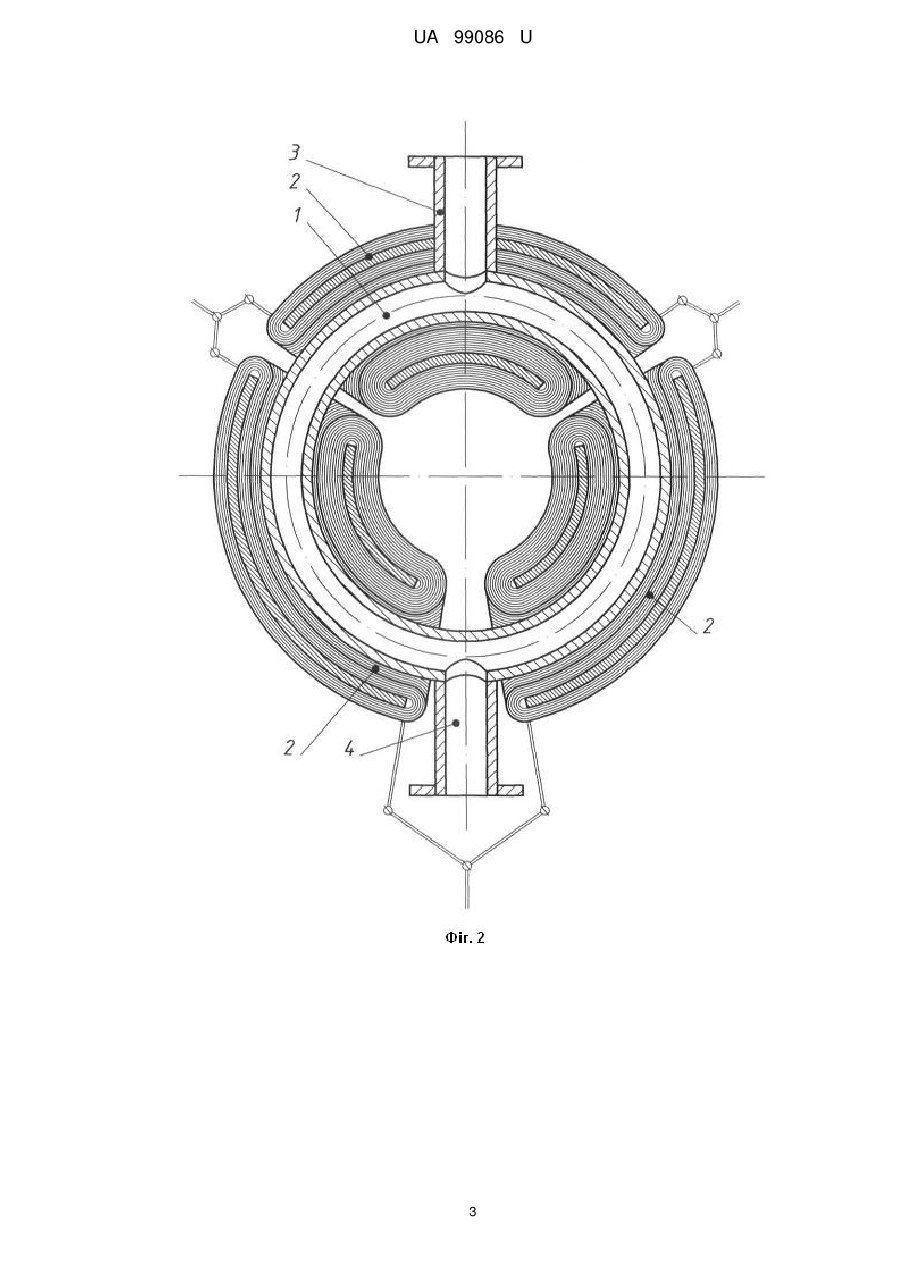

Реферат: Проточний індукційний нагрівач текучого середовища складається з проточного трубчатого каналу, навколо якого накладено тороїдальний індуктор, патрубків підведення холодного текучого середовища і відведення нагрітого. Тороїдальний індуктор утворює з проточним трубчатим каналом, також виконаним тороїдальної форми, трифазний трансформатор, у якому індуктор є первинною обмоткою, а текуче середовище, що рухається всередині тороїдального каналу, утворює на кожній фазі короткозамкнений виток. UA 99086 U (12) UA 99086 U UA 99086 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до проточних індукційних нагрівачів текучого середовища і може знайти застосування для попереднього нагріву водовугільної суспензії у плазмових енергетичних комплексах у виробництві синтез-газу з бурого вугілля. Відомо проточний індукційний нагрівач текучого середовища, який складається з системи труб для проходження і нагріву текучого середовища, всередині яких встановлені циліндри з зовнішньою гвинтовою поверхнею, організуючою завихрення потоку текучого середовища, замкнутої магнітної системи, патрубків підведення холодного текучого середовища і відведення нагрітого (див., наприклад, пат. RU2301378, МПК: F2H1/20, 20.06.2007). Відомо також проточний індукційний нагрівач текучого середовища, який складається з проточного трубчатого спірального каналу, навколо якого накладено тороїдальний індуктор, патрубків підведення холодного текучого середовища і відведення нагрітого (див., наприклад, пат. RU2267868, МПК: Н05В6/10, 10.01.2006). За технічною суттю та ефектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком відомих пристроїв є неефективне витрачання високочастотної електромагнітної енергії на нагрівання текучого середовища і випарування усього об'єму води у середовищі. В основу корисної моделі поставлена задача створити проточний індукційний нагрівач текучого середовища, що дозволяє підвищити ефективність процесу індукційного нагріву текучого середовища. Поставлена задача вирішується у проточному індукційному нагрівачі текучого середовища, який складається з проточного трубчатого каналу, навколо якого накладено тороїдальний індуктор, патрубків підведення холодного текучого середовища і відведення нагрітого; згідно з корисною моделлю, тороїдальний індуктор утворює з проточним трубчатим каналом, також виконаним тороїдальної форми, трифазний трансформатор, у якому індуктор є первинною обмоткою, а текуче середовище, що рухається всередині тороїдального каналу, утворює на кожній фазі короткозамкнений виток. Відмітною ознакою пристрою, що заявляється, є те, що, тороїдальний індуктор утворює з проточним трубчатим каналом, також виконаним тороїдальної форми, трифазний трансформатор, у якого індуктор є первинною обмоткою, а текуче середовище, що рухається всередині тороїдального каналу, утворює на кожній фазі короткозамкнений виток. Виходячи з описаного рівня техніки, випливає, що вказана відмінність є новою. На кресленні на фіг. 1 представлено вид спереду, на фіг. 2 - розріз, на фіг. 3 - переріз А-А. Проточний індукційний нагрівач текучого середовища складається з проточного трубчатого каналу тороїдальної форми J, навколо якого накладено тороїдальний трифазний індуктор 2, патрубка підведення 3 холодного текучого середовища і патрубка відведення нагрітого текучого середовища 4. При цьому утворюється трифазний трансформатор, у якому індуктор 2 є первинною обмоткою, а текуче середовище, що рухається всередині тороїдального каналу 1, утворює на кожній фазі короткозамкнений виток. Пристрій, що заявляється, працює таким чином. По патрубку підведення 3 в проточний трубчатий канал тороїдальної форми 1 подають холодне текуче середовище. В цьому каналі 1 здійснюється нагрівання текучого середовища індукованими токами трифазного індуктора, що створює трифазний виток. Цей 2 короткозамкнений виток працює по схемі омічного навантаження q=I Rt, що сприяє підвищенню ефективності індукційного нагріву текучого середовища. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроємнайближчим аналогом полягають у підвищенні ефективності процесу індукційного нагріву текучого середовища. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Проточний індукційний нагрівач текучого середовища, який складається з проточного трубчатого каналу, навколо якого накладено тороїдальний індуктор, патрубків підведення холодного текучого середовища і відведення нагрітого, який відрізняється тим, що тороїдальний індуктор утворює з проточним трубчатим каналом, також виконаним тороїдальної форми, трифазний трансформатор, у якому індуктор є первинною обмоткою, а текуче середовище, що рухається всередині тороїдального каналу, утворює на кожній фазі короткозамкнений виток. 1 UA 99086 U 2 UA 99086 U 3 UA 99086 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
