Нагрівач текучого середовища

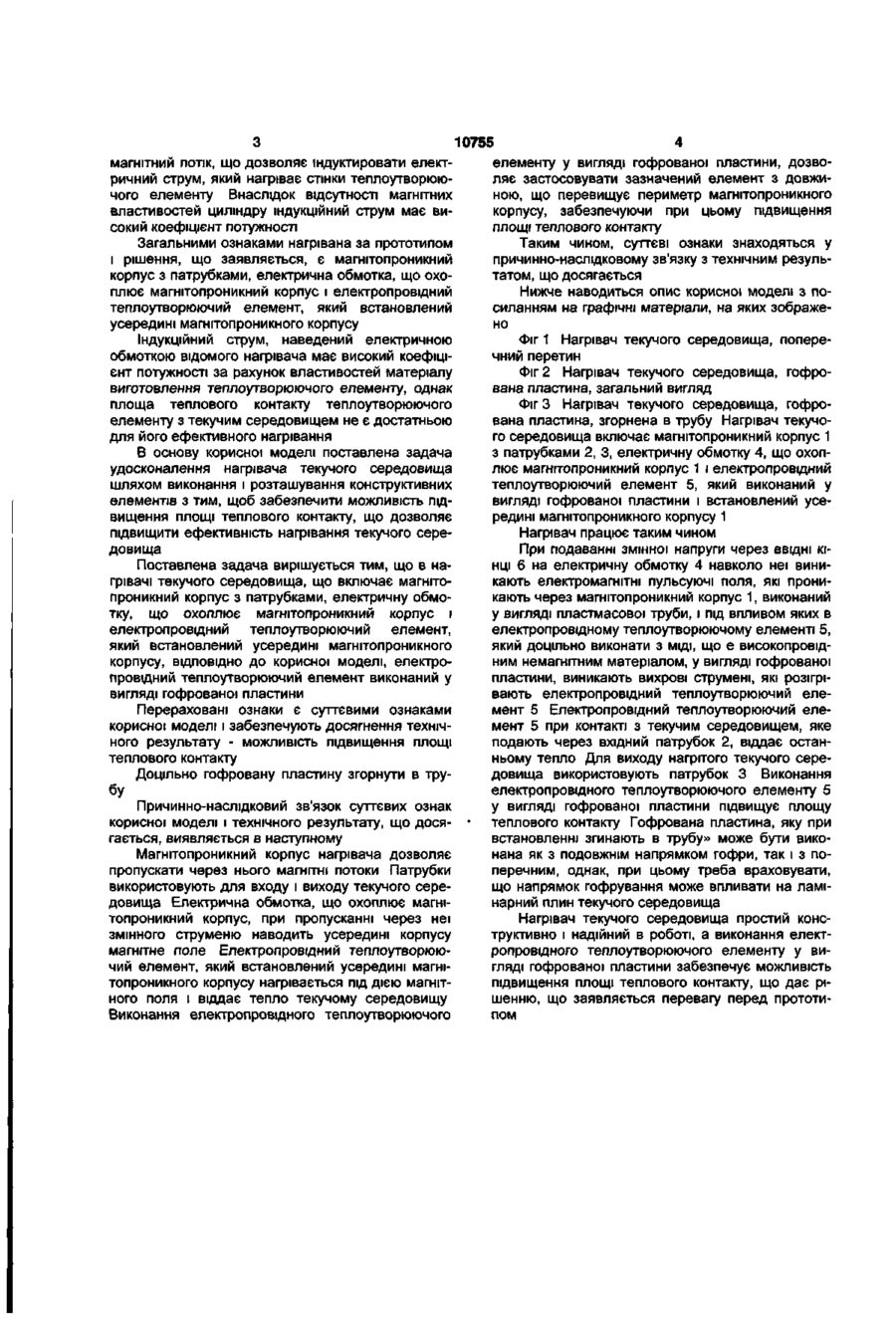

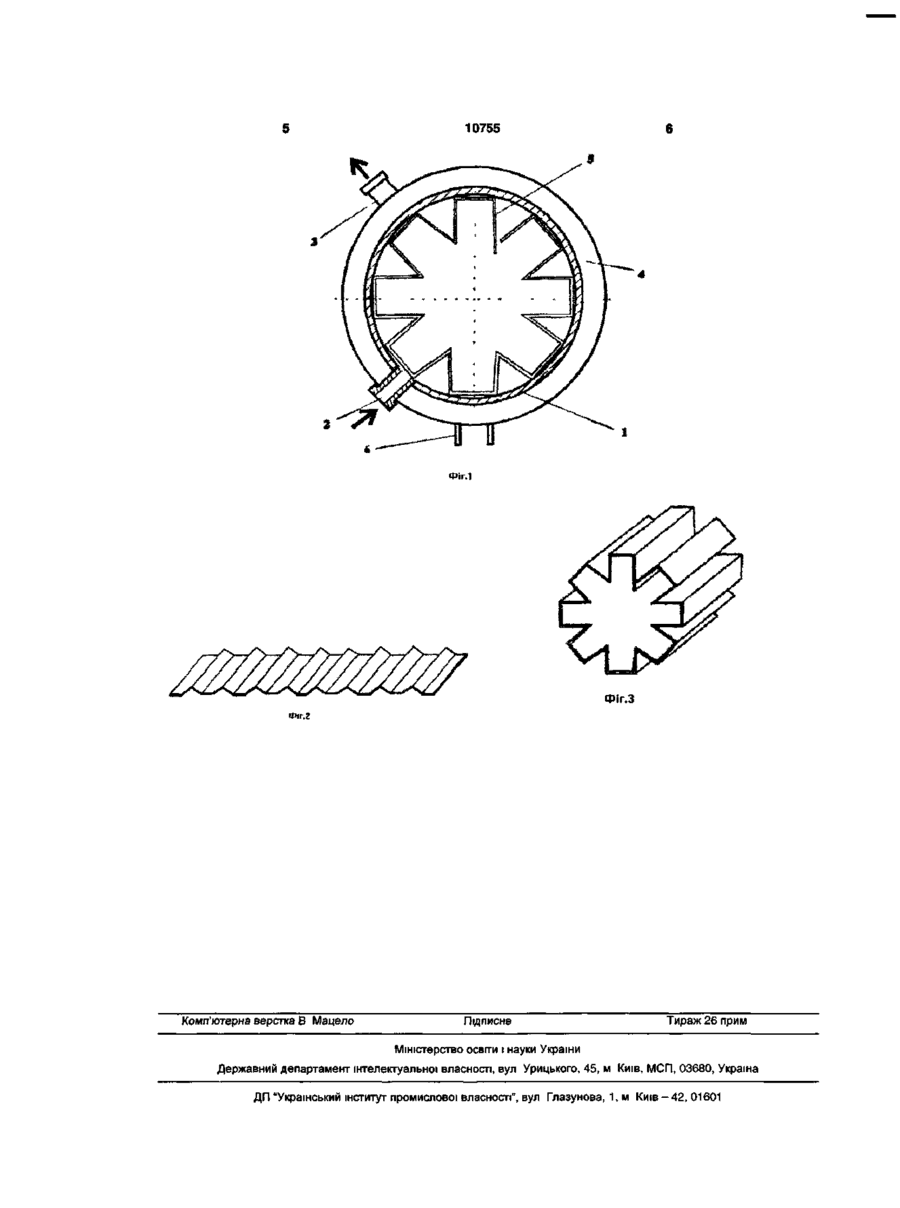

1. Нагрівач текучого середовища, що містить магнітопроникний корпус з патрубками, електричну обмотку, що охоплює магнітопроникний корпус і Корисна модель відноситься до галузі електротехніки, зокрема до нагрівальних пристроїв і може бути використана при виробництві індукційних нагрівачів рідини. Відомим є нагрівач текучого середовища [авторське свідоцтво СРСР №199295, МКВ: Н05В6/10 пріоритет від 22.05.1964р.], який включає циліндричний корпус з патрубками і електричну обмотку, що охоплює корпус. Усередині корпусу встановлений вал з закріпленими на ньому лопатами, що вібрують під дією магнітного поля. Текуче середовище нагрівається за рахунок вихрових струменів при подачі напруги на обмотку. Потрапляючи в корпус через вхідний патрубок, текуче середовище контактує з лопатами, розкручуючи їх, що сприяє перемішуванню текучого середовища і рівномірному його нагріванню. Загальними ознаками зазначеного пристрою і рішення, що заявляється, є корпус з патрубками і електрична обмотка, що охоплює корпус. Конструкція відомого нагрівача дозволяє за рахунок лопат, що вібрують під дією магнітного поля, здійснювати перемішування текучого середовища, що сприяє рівномірному його нагріванню, однак наявність лопат не достатньо підвищує площу теплового контакту, що знижує ефект нагрівання. Відомим також є нагрівач текучого середовища за авторським свідоцтвом СРСР №1697280, МКВ: Н05В6/10, пріоритет від 27.07.1989р., який включає електричну обмотку, що охоплює магнітопроникний корпус з патрубками, усередині якої розміщений теплоутворюючий елемент, виконаний у вигляді феромагнітних стрижнів, які встановлені електропровідний теплоутворюючий елемент, який встановлений усередині магнітопроникного корпусу, який відрізняється тим, що електропровідний теплоутворюючий елемент виконаний у вигляді гофрованої пластини. 2. Нагрівач текучого середовища за п. 1, який відрізняється тим, що гофрована пластина згорнута в трубу. на валу двигуна. На поверхні теплоутворюючого елементу розташовані ребра. При цьому теплоутворюючий елемент включає перфорацію по образуючих циліндра. Перфорація виконана з нахилом до радіальної площини, а напрямок отворів перфорації сусідніх рядів протилежні одне одному. Перфорація сприяє виникненню аксіальних потоків текучого середовища у всім об'ємі ємності, утворюючи рівномірне розподілення температури у вертикальному напрямку, що сприяє рівномірній термообробці текучого середовища. Загальними ознаками відомого пристрою і рішення, що заявляється, є магнітопроникний корпус з патрубками, електрична обмотка, що охоплює магнітопроникний корпус, і теплоутворюючий елемент, який встановлений усередині магнітопроникного корпусу. Відомий нагрівач дозволяє рівномірно розподілити температуру у вертикальному напрямку за рахунок перфорації теплоакумулюючого елементу, однак площа теплового контакту не є достатньою для ефективного нагрівання текучого середовища. За прототип прийнятий нагрівач текучого середовища [авторське свідоцтво СРСР №984064, МКВ: Н05В6/10, пріоритет від 31.07.1981], який включає магнітопроникний корпус, охоплений через ізоляційний шар електричною обмоткою і розміщений в ньому теплоутворюючий елемент, виконаний у вигляді перфорованого циліндру з високою електропровідністю і армований феромагнітними стрижнями, які встановлені по всій довжині циліндру в напрямку вісі електричної обмотки. Змінний електричний струм, проходячи через обмотку діє на феромагнітні стрижні і наводить у них ю ю о> 10755 елементу у вигляді гофрованої пластини, дозвомагнітний потік, що дозволяє індуктировати електляє застосовувати зазначений елемент з довжиричний струм, який нагріває стінки теплоутворююною, що перевищує периметр магнітопроникного чого елементу Внаслідок відсутності магнітних корпусу, забезпечуючи при цьому підвищення властивостей циліндру індукційний струм має виплощі теплового контакту сокий коефіцієнт потужності Таким чином, суттєві ознаки знаходяться у Загальними ознаками нагрівана за прототипом причинно-наслідковому зв'язку з технічним резульі рішення, що заявляється, є магнітопроникний татом, що досягається корпус з патрубками, електрична обмотка, що охоНижче наводиться опис корисної моделі з поплює магнітопроникний корпус і електропровідний силанням на графічні матеріали, на яких зображетеплоутворюючий елемент, який встановлений но усередині магнітопроникного корпусу Фіг 1 Нагрівач текучого середовища, попереІндукційний струм, наведений електричною чний перетин обмоткою відомого нагрівача має високий коефіцієнт потужності за рахунок властивостей матеріалу Фіг 2 Нагрівач текучого середовища, гофровиготовлення теплоутворюючого елементу, однак вана пластина, загальний вигляд площа теплового контакту теплоутворюючого Фіг 3 Нагрівач текучого середовища, гофроелементу з текучим середовищем не є достатньою вана пластина, згорнена в трубу Нагрівач текучодля його ефективного нагрівання го середовища включає магнітопроникний корпус 1 з патрубками 2, 3, електричну обмотку 4, що охопВ основу корисної моделі поставлена задача лює магнітопроникний корпус 1 і електропровідний удосконалення нагрівача текучого середовища теплоутворюючий елемент 5, який виконаний у шляхом виконання і розташування конструктивних вигляді гофрованої пластини і встановлений усеелементів з тим, щоб забезпечити можливість підредині магнітопроникного корпусу 1 вищення площі теплового контакту, що дозволяє підвищити ефективність нагрівання текучого сереНагрівач працює таким чином довища При подаванні змінної напруги через ВВІДНІ КІНЦІ 6 на електричну обмотку 4 навколо неї виниПоставлена задача вирішується тим, що в накають електромагнітні пульсуючі поля, які пронигрівачі текучого середовища, що включає магнітокають через магнітопроникний корпус 1, виконаний проникний корпус з патрубками, електричну обмоу вигляді пластмасової труби, і під впливом яких в тку, що охоплює магнітопроникний корпус і електропровідному теплоутворюючому елементі 5, електропровідний теплоутворюючий елемент, який доцільно виконати з МІДІ, ЩО Є високопровідякий встановлений усередині магнітопроникного ним немагнітним матеріалом, у вигляді гофрованої корпусу, ВІДПОВІДНО до корисної моделі, електропластини, виникають вихрові струмені, які розігріпровідний теплоутворюючий елемент виконаний у вають електропровідний теплоутворюючий елевигляді гофрованої пластини мент 5 Електропровідний теплоутворюючий елеПерераховані ознаки є суттєвими ознаками мент 5 при контакті з текучим середовищем, яке корисної моделі і забезпечують досягнення технічподають через вхідний патрубок 2, віддає останного результату - можливість підвищення площі ньому тепло Для виходу нагрітого текучого серетеплового контакту довища використовують патрубок 3 Виконання Доцільно гофровану пластину згорнути в труелектропровідного теплоутворюючого елементу 5 бу у вигляді гофрованої пластини підвищує площу Причинно-наслідковий зв'язок суттєвих ознак теплового контакту Гофрована пластина, яку при корисної моделі і технічного результату, що досявстановленні згинають в трубу» може бути викогається, виявляється в наступному нана як з подовжнім напрямком гофри, так і з поМагнітопроникний корпус нагрівача дозволяє перечним, однак, при цьому треба враховувати, пропускати через нього магнітні потоки Патрубки що напрямок гофрування може впливати на ламівикористовують для входу і виходу текучого серенарний плин текучого середовища довища Електрична обмотка, що охоплює магнітопроникний корпус, при пропусканні через неї Нагрівач текучого середовища простий консзмінного струменю наводить усередині корпусу труктивно і надійний в роботі, а виконання електмагнгтне поле Електропровідний теплоутворююропровідного теплоутворюючого елементу у вичий елемент, який встановлений усередині магнігляді гофрованої пластини забезпечує можливість топроникного корпусу нагрівається під дією магнітпідвищення площі теплового контакту, що дає ріного поля і віддає тепло текучому середовищу шенню, що заявляється перевагу перед прототиВиконання електропровідного теплоутворюючого пом ФІГ.1 Фіг.З Фіг.2 Комп'ютерна верстка В Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
