H05B 3/40 — нагрівальні елементи, виконані у вигляді стрижнів або трубок

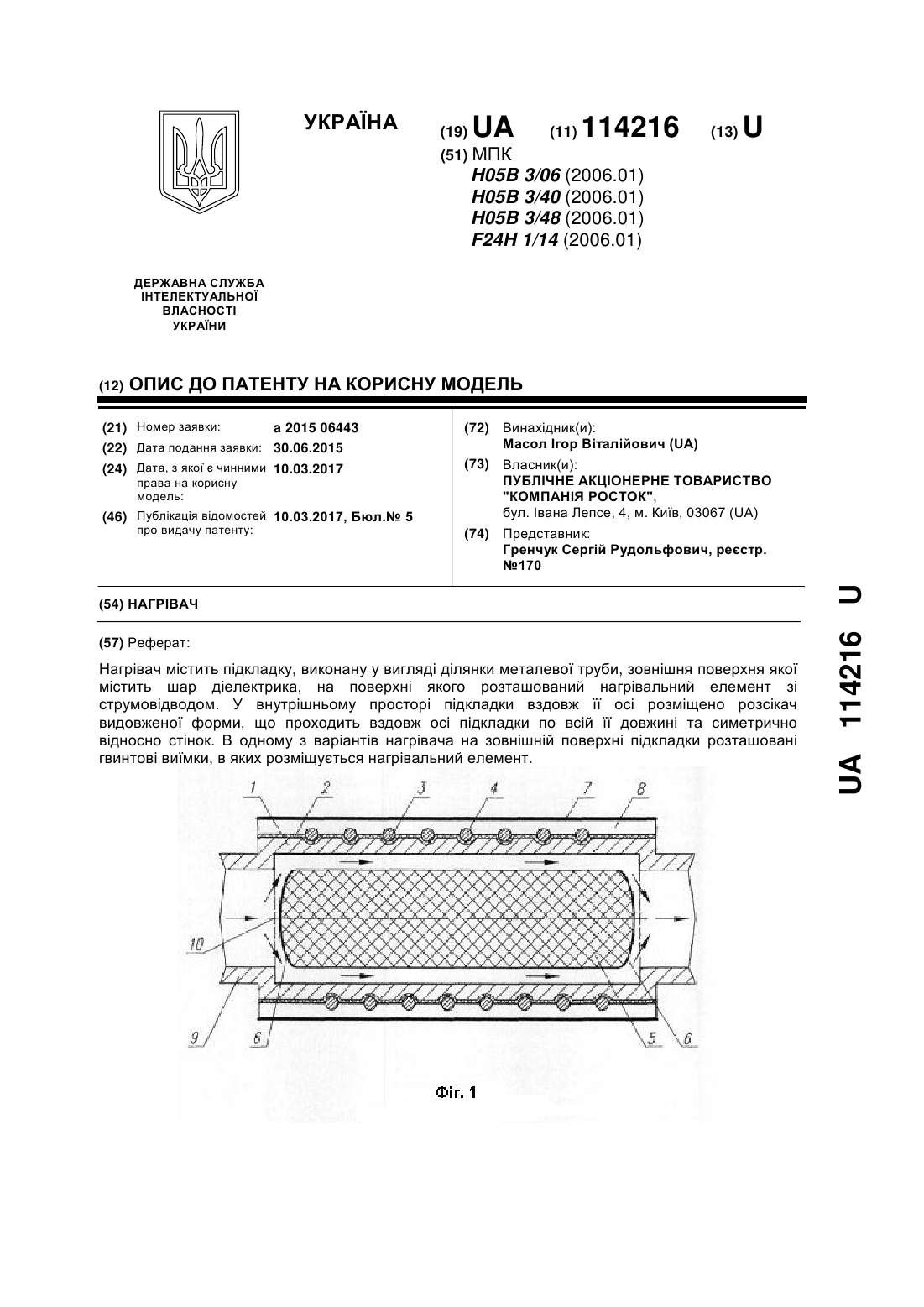

Номер патенту: 114216

Опубліковано: 10.03.2017

Автор: Масол Ігор Віталійович

МПК: H05B 3/48, H05B 3/06, F24H 1/14, H05B 3/40 ...

Мітки: нагрівач

Формула / Реферат:

1. Нагрівач, який містить підкладку, виконану у вигляді ділянки металевої труби, зовнішня поверхня якої містить шар діелектрика, на поверхні якого розташований нагрівальний елемент зі струмопідводом, а у внутрішньому просторі підкладки вздовж її осі розміщено розсікач видовженої форми, що проходить вздовж осі підкладки по всій її довжині та симетрично відносно стінок, при цьому на зовнішній поверхні підкладки розташовані гвинтові виїмки, в...

Номер патенту: 112602

Опубліковано: 26.09.2016

Автори: Чернецький Віктор Васильович, Коровицький Юрій Григорович, Клименко Віталій Петрович, Грінчук Володимир Михайлович, Морозов Анатолій Олексійович, Бех Олександр Дмитрович, Майко Віталій Іванович

МПК: H05B 1/00, H05B 3/40, F24D 13/00 ...

Мітки: система, опалювальна, індукційна

Формула / Реферат:

Індукційна опалювальна система, що складається з тепловипромінюючого пристрою з теплонесучими елементами в теплопровідному середовищі, яка відрізняється тим, що випромінювач тепла виконаний у вигляді пустотілого радіатора, наповненого сухим теплонакопичувачем, наприклад, піском, з теплонесучими елементами у вигляді нагрівальних провідників, з'єднаних послідовно в електричний ланцюг і підключених до вторинного контуру узгоджуючого однофазного...

Номер патенту: 108121

Опубліковано: 11.07.2016

Автори: Федина Ярослав Володимирович, Атаманчук Олександр Миколайович

МПК: H05B 3/40

Мітки: електронагрівник, трубчастий

Формула / Реферат:

Трубчастий електронагрівник, що містить захисну металеву оболонку, струмопровідну нагрівальну спіраль, який відрізняється тим, що додатково містить контактні стрижні та вузол герметизації контактних стрижнів, при цьому порожнина між струмопровідною нагрівальною спіраллю і захисною металевою оболонкою заповнена молекулярним воднем, а внутрішня поверхня металевої оболонки покрита тонким шаром вольфраму.

Номер патенту: 110874

Опубліковано: 25.02.2016

Автор: Вихристенко Максим Валентинович

МПК: F28F 1/00, F24F 1/02, F24D 13/02 ...

Мітки: електричний, нагрівник

Формула / Реферат:

1. Електричний нагрівник, який містить безрідинний секційний радіатор та нагрівальний елемент, встановлений у кожній секції радіатора, який відрізняється тим, що нагрівальний елемент кожної секції радіатора складається з двох трубчатих електричних нагрівників, причому кожний з цих трубчатих електричних нагрівників споживає річну потужність, при цьому радіатор виконаний з можливістю посекційного включення, та він містить пристрій для...

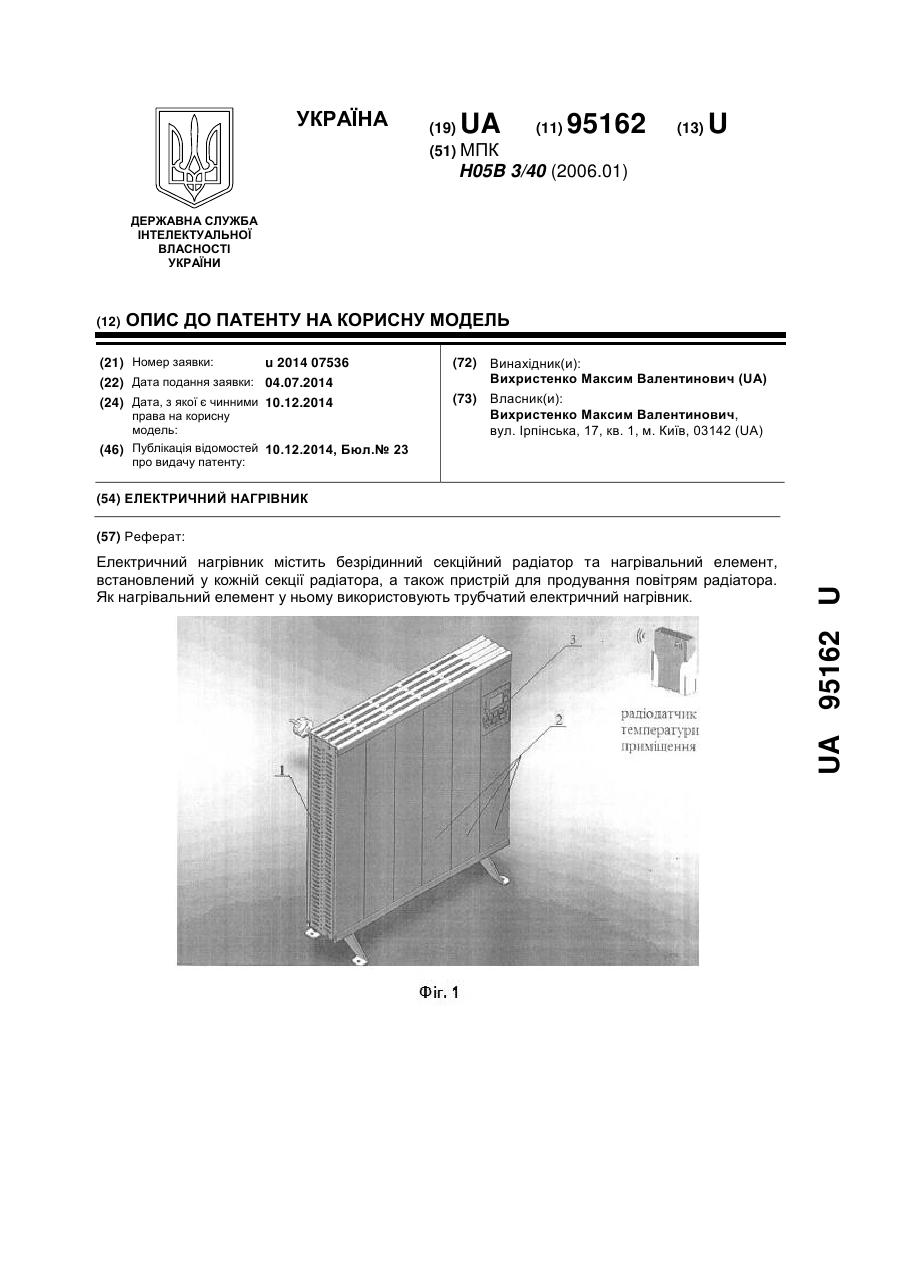

Номер патенту: 95162

Опубліковано: 10.12.2014

Автор: Вихристенко Максим Валентинович

МПК: H05B 3/40

Мітки: електричний, нагрівник

Формула / Реферат:

1. Електричний нагрівник, який містить безрідинний секційний радіатор та нагрівальний елемент, встановлений у кожній секції радіатора, який відрізняється тим, що він додатково містить пристрій для продування повітрям радіатора, а як нагрівальний елемент у ньому використовують трубчатий електричний нагрівник.2. Електричний елемент за п. 1, який відрізняється тим, що як пристрій для продування повітрям радіатора використано...

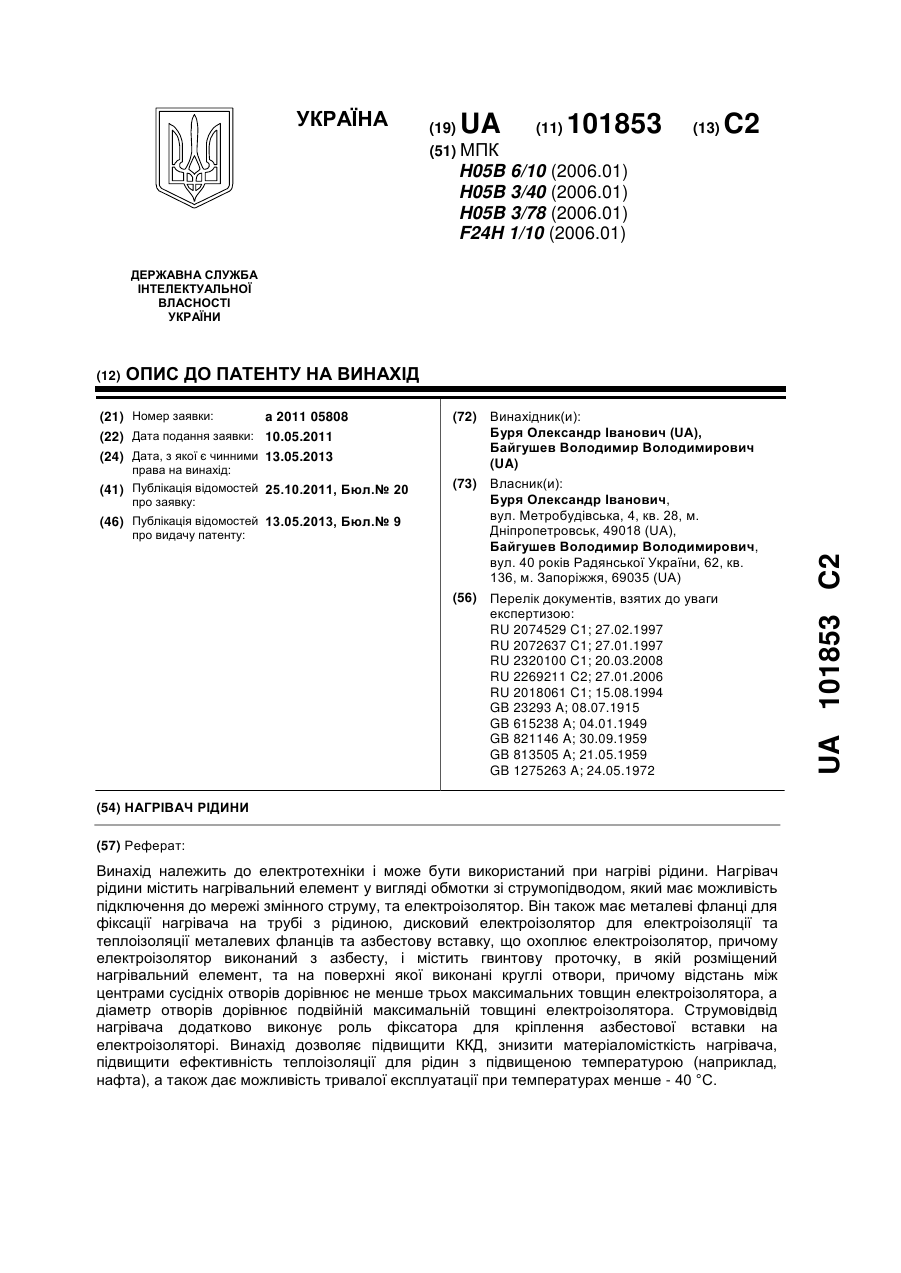

Номер патенту: 101853

Опубліковано: 13.05.2013

Автори: Буря Олександр Іванович, Байгушев Володимир Володимирович

МПК: H05B 3/78, H05B 3/40, F24H 1/10 ...

Мітки: нагрівач, рідини

Формула / Реферат:

1. Нагрівач рідини, що містить нагрівальний елемент у вигляді обмотки зі струмопідводом, який має можливість підключення до мережі змінного струму, та електроізолятор, який відрізняється тим, що має металеві фланці для фіксації нагрівача на трубі з рідиною, дисковий електроізолятор для електроізоляції та теплоізоляції металевих фланців та азбестову вставку, що охоплює електроізолятор, причому електроізолятор виконаний з азбесту, і містить...

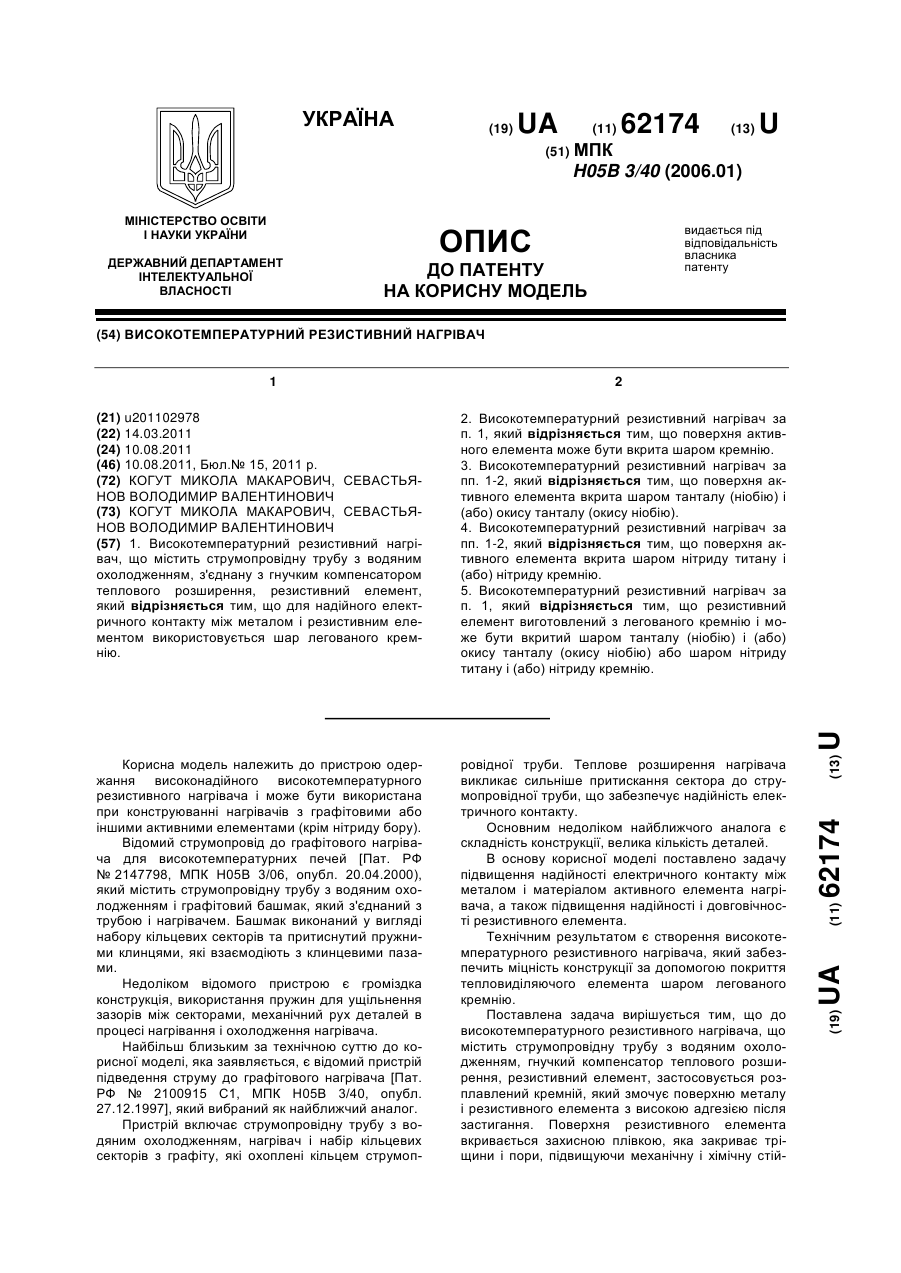

Номер патенту: 62174

Опубліковано: 10.08.2011

Автори: Когут Микола Макарович, Севастьянов Володимир Валентинович

МПК: H05B 3/40

Мітки: резистивний, нагрівач, високотемпературний

Формула / Реферат:

1. Високотемпературний резистивний нагрівач, що містить струмопровідну трубу з водяним охолодженням, з'єднану з гнучким компенсатором теплового розширення, резистивний елемент, який відрізняється тим, що для надійного електричного контакту між металом і резистивним елементом використовується шар легованого кремнію.2. Високотемпературний резистивний нагрівач за п. 1, який відрізняється тим, що поверхня активного елемента може бути...

Номер патенту: 90377

Опубліковано: 26.04.2010

Автори: Лапшук Тамара Володимирівна, Гладков Андрій Сергійович, Кравчук Леонід Адріанович, Чернявський Вадим Борисович, Ладохін Сергій Васильович, Шмігідін Віктор Григорович

МПК: C22B 4/00, C22B 9/18, C22B 9/16 ...

Мітки: електрод, зливка, складнолегованого, одержання, методом, сплаву, переплавлення, кристалізаторі, витратний

Формула / Реферат:

1. Витратний електрод для одержання зливка складнолегованого сплаву методом переплавлення в кристалізаторі, що включає циліндричну заготовку з металу-основи сплаву з діаметром, що дорівнює діаметру витратного електрода, який відрізняється тим, що у циліндричній заготовці виконані некрізні отвори, в які вкладено чисті легуючі елементи або їх лігатури, і загальний об'єм цих отворів перевищує об'єм легуючих елементів або їх лігатур, причому на...

Номер патенту: 89197

Опубліковано: 11.01.2010

Автори: Сшерре Жан-Марк, Бессе Жан-Клод, Сшерре Жан-Поль

МПК: H05B 3/20, H05B 3/40, H05B 6/02 ...

Мітки: підігрівання, зокрема, майданчика, установка, майданчиків, спортивного

Формула / Реферат:

1. Установка для підігрівання майданчика, зокрема спортивного майданчика, за допомогою кабелів (9, 9', 9"), якими подається електричний струм і які заглиблені в ґрунт майданчика, яка відрізняється тим, що поверхня майданчика, що підлягає підігріванню, розділена на декілька ділянок (1a, 1b, 1с,..., 1n), а кожна з ділянок підігрівається щонайменше двома нагрівальними лініями (9, 9', 9"), кожна з яких утворює вторинне коло одного і...

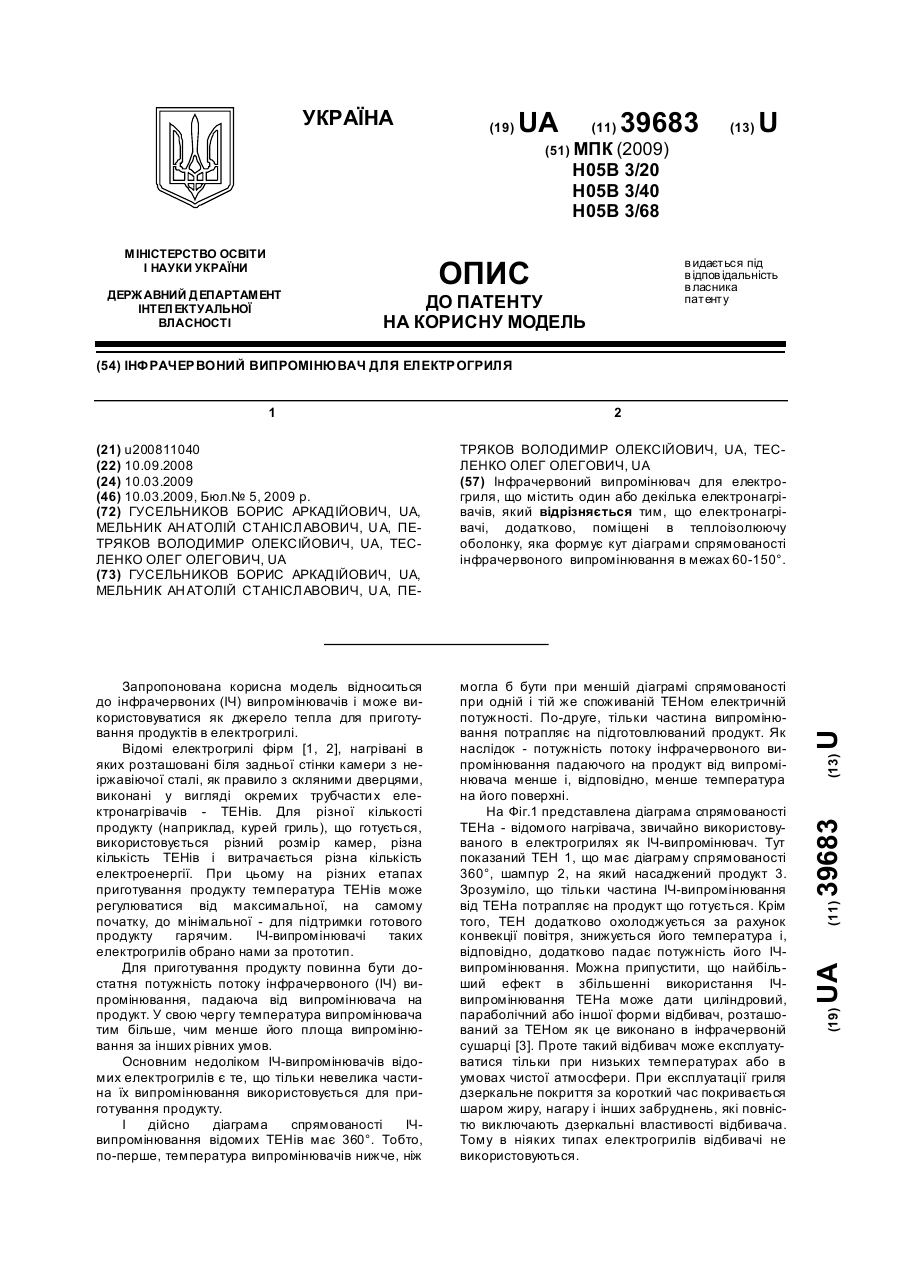

Номер патенту: 39683

Опубліковано: 10.03.2009

Автори: Тесленко Олег Олегович, Петряков Володимир Олексійович, Гусельников Борис Аркадійович, Мельник Анатолій Станіславович

МПК: H05B 3/20, H05B 3/68, H05B 3/40 ...

Мітки: випромінювач, електрогриля, інфрачервоний

Формула / Реферат:

Інфрачервоний випромінювач для електрогриля, що містить один або декілька електронагрівачів, який відрізняється тим, що електронагрівачі, додатково, поміщені в теплоізолюючу оболонку, яка формує кут діаграми спрямованості інфрачервоного  випромінювання в межах 60-150°.

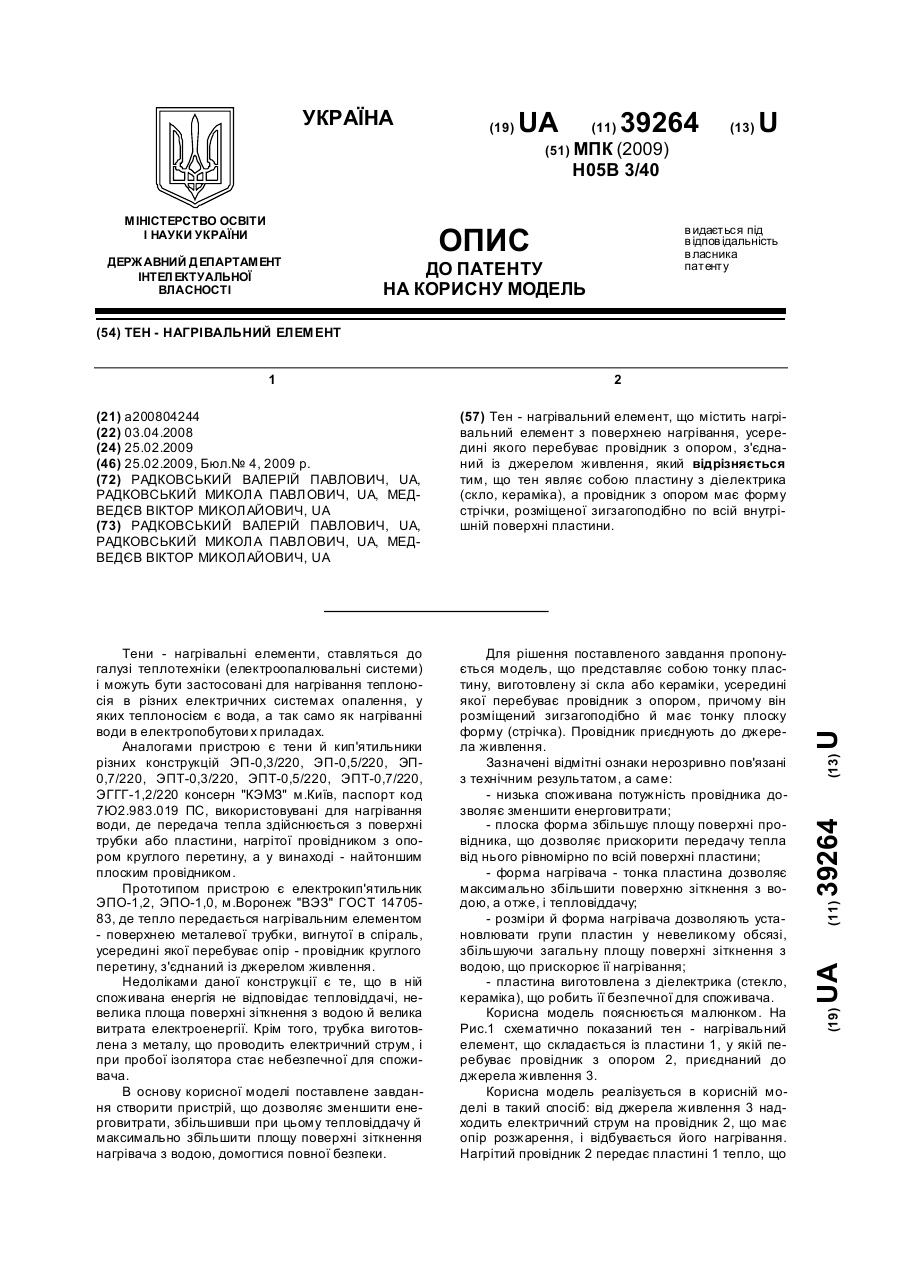

Номер патенту: 39264

Опубліковано: 25.02.2009

Автори: Радковський Микола Павлович, Радковський Валерій Павлович, Медведєв Віктор Миколайович

МПК: H05B 3/40

Мітки: нагрівальний, елемент, тен

Формула / Реферат:

Тен - нагрівальний елемент, що містить нагрівальний елемент з поверхнею нагрівання, усередині якого перебуває провідник з опором, з'єднаний із джерелом живлення, який відрізняється тим, що тен являє собою пластину з діелектрика (скло, кераміка), а провідник з опором має форму стрічки, розміщеної зигзагоподібно по всій внутрішній поверхні пластини.

Номер патенту: 81475

Опубліковано: 10.01.2008

Автор: Ровнягін Сергій Володимирович

МПК: H05B 3/40, H05B 3/54, H05B 3/06 ...

Мітки: нагрівач, електричний, виготовлення, спосіб

Формула / Реферат:

1. Електричний нагрівач, що містить корпус із внутрішньою порожниною і електропровідний елемент у вигляді витків дроту, розташованих на поверхні корпусу, який відрізняється тим, що корпус виконаний з еластичного полімерного матеріалу, електропровідний елемент покритий термоусадковим шаром, а внутрішня порожнина корпусу заповнена пластичним металевим стрижнем.2. Спосіб виготовлення електричного нагрівача, що включає нанесення...

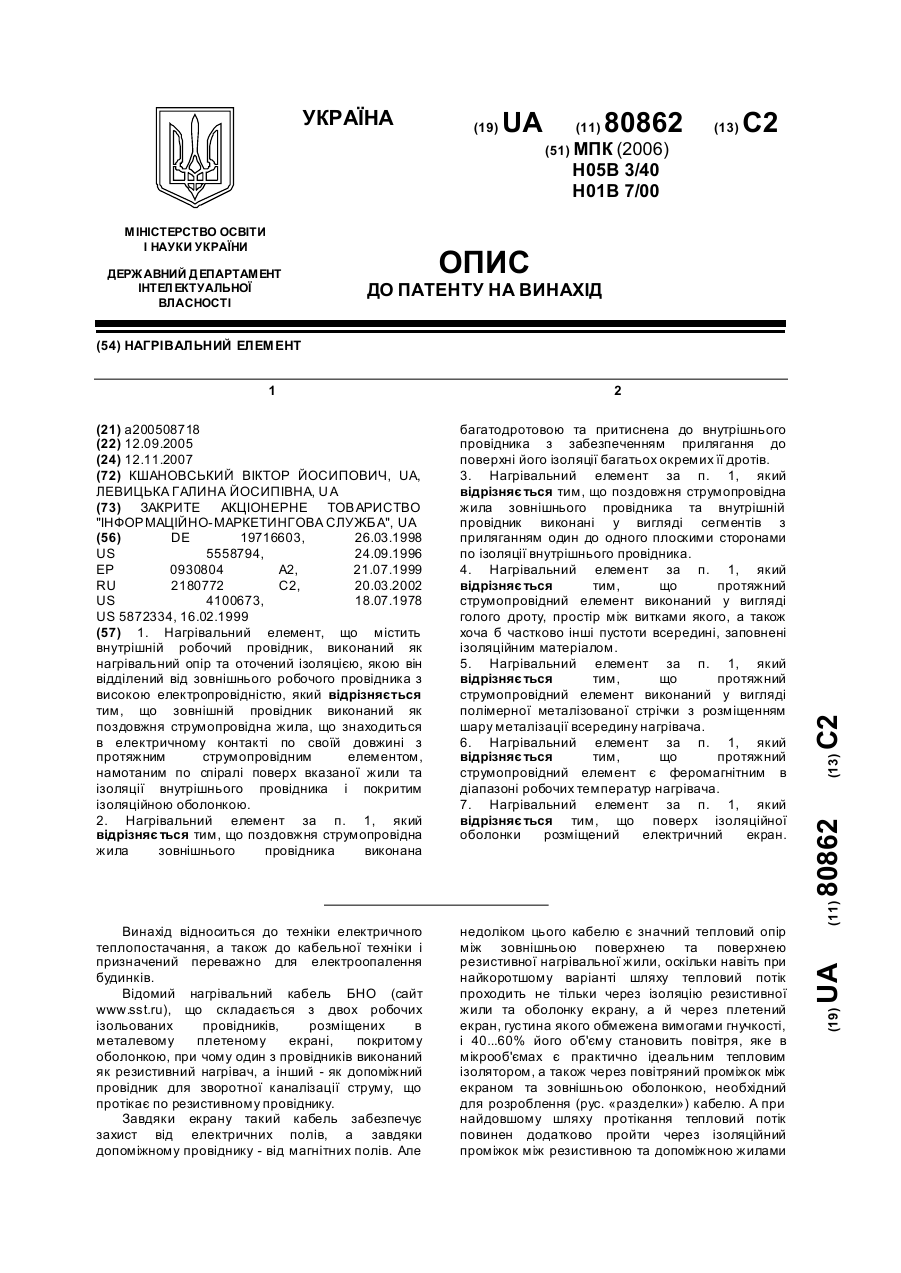

Номер патенту: 80862

Опубліковано: 12.11.2007

Автори: Левицька Галина Йосипівна, Кшановський Віктор Йосипович

МПК: H05B 3/40, H01B 7/00

Мітки: елемент, нагрівальний

Формула / Реферат:

1. Нагрівальний елемент, що містить внутрішній робочий провідник, виконаний як нагрівальний опір та оточений ізоляцією, якою він відділений від зовнішнього робочого провідника з високою електропровідністю, який відрізняється тим, що зовнішній провідник виконаний як поздовжня струмопровідна жила, що знаходиться в електричному контакті по своїй довжині з протяжним струмопровідним елементом, намотаним по спіралі поверх вказаної жили та ізоляції...

Номер патенту: 49113

Опубліковано: 16.09.2002

Автор: Екман Чарльз М.

МПК: H05B 3/78, H05B 1/02, H05B 3/40 ...

Мітки: елемент, води, нагрівач, текучого, середовища, нагрівання, нагрівальний, спосіб

Формула / Реферат:

1. Нагрівальний елемент для нагрівання текучого середовища, який включає електропровідний матеріал з високим опором, що має пару вільних кінців, приєднаних до пари виводів, та полімерний матеріал, який відрізняється тим, що вказаний електропровідний матеріал знаходиться в герметично та електрично ізольованому стані усередині самонесучого полімерного матеріалу, який перебуває в прямому контакті з текучим середовищем, яке піддається нагріванню,...
