Опалювальна піч

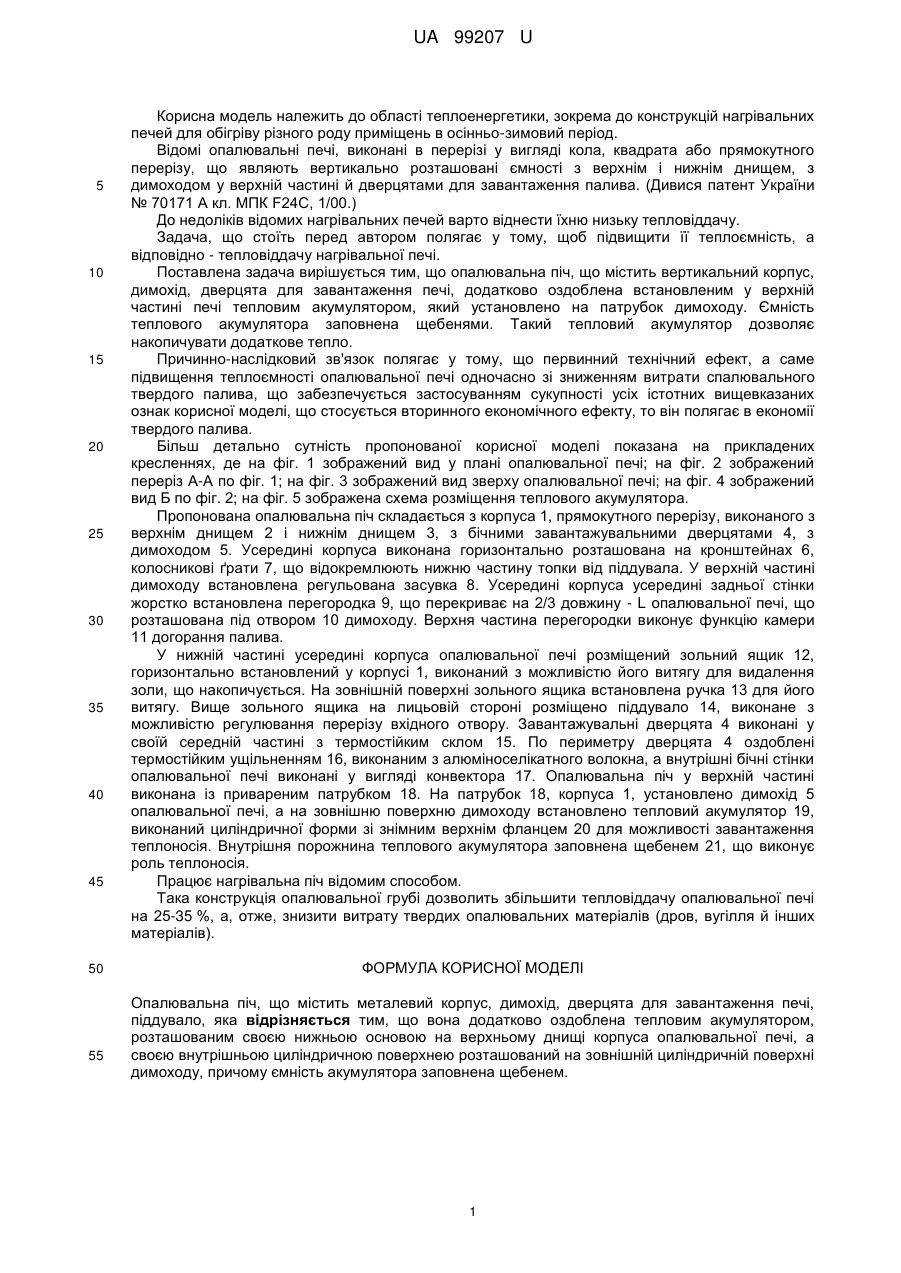

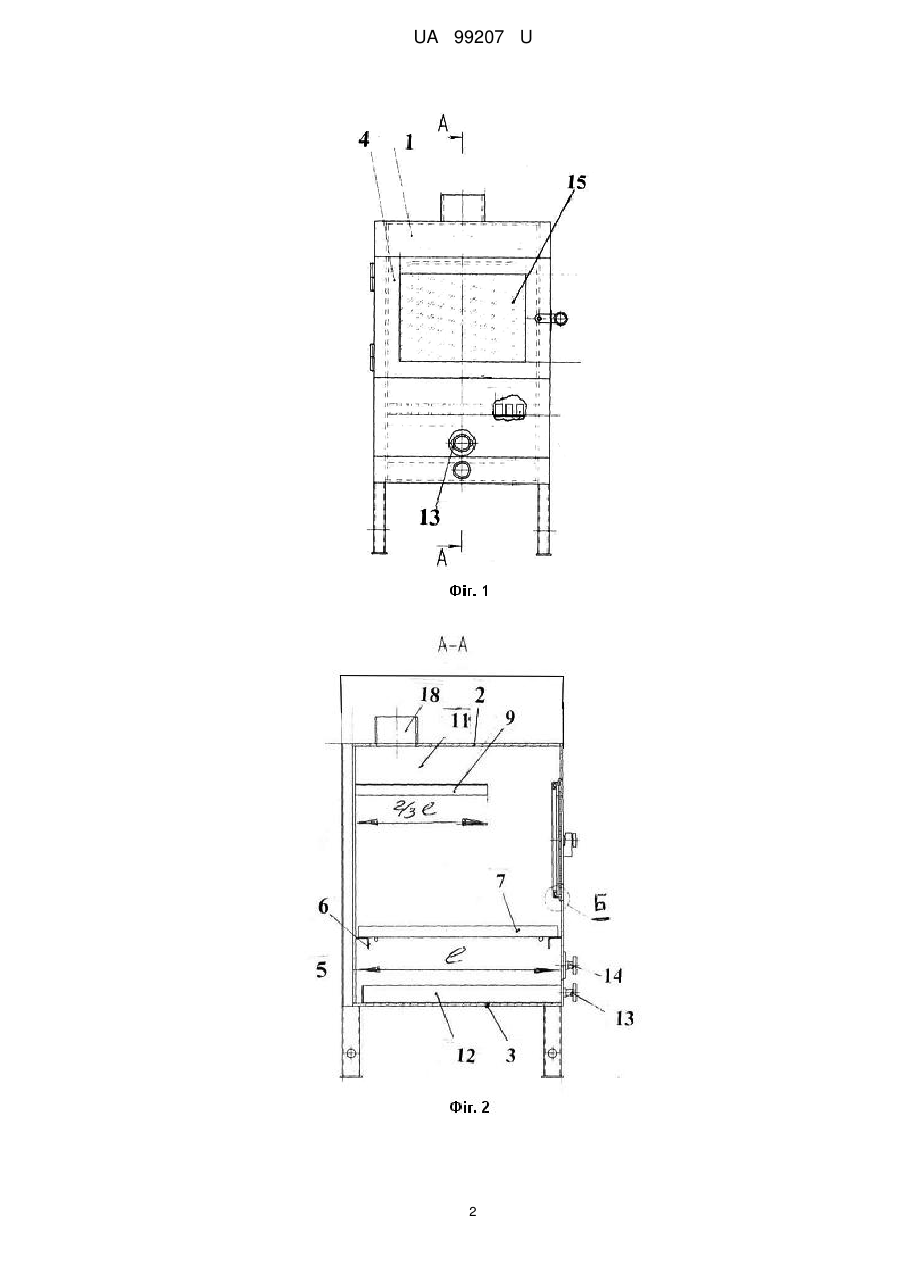

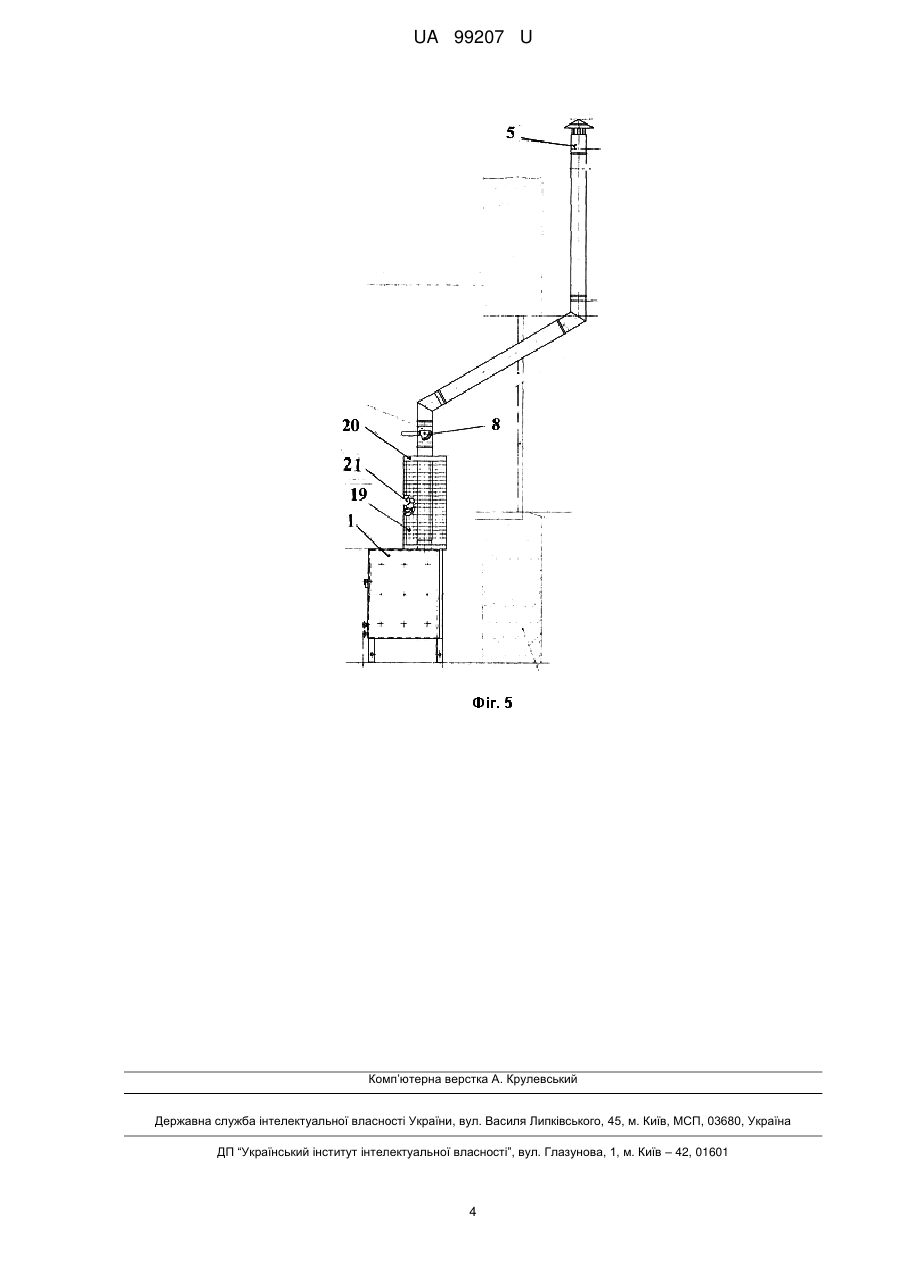

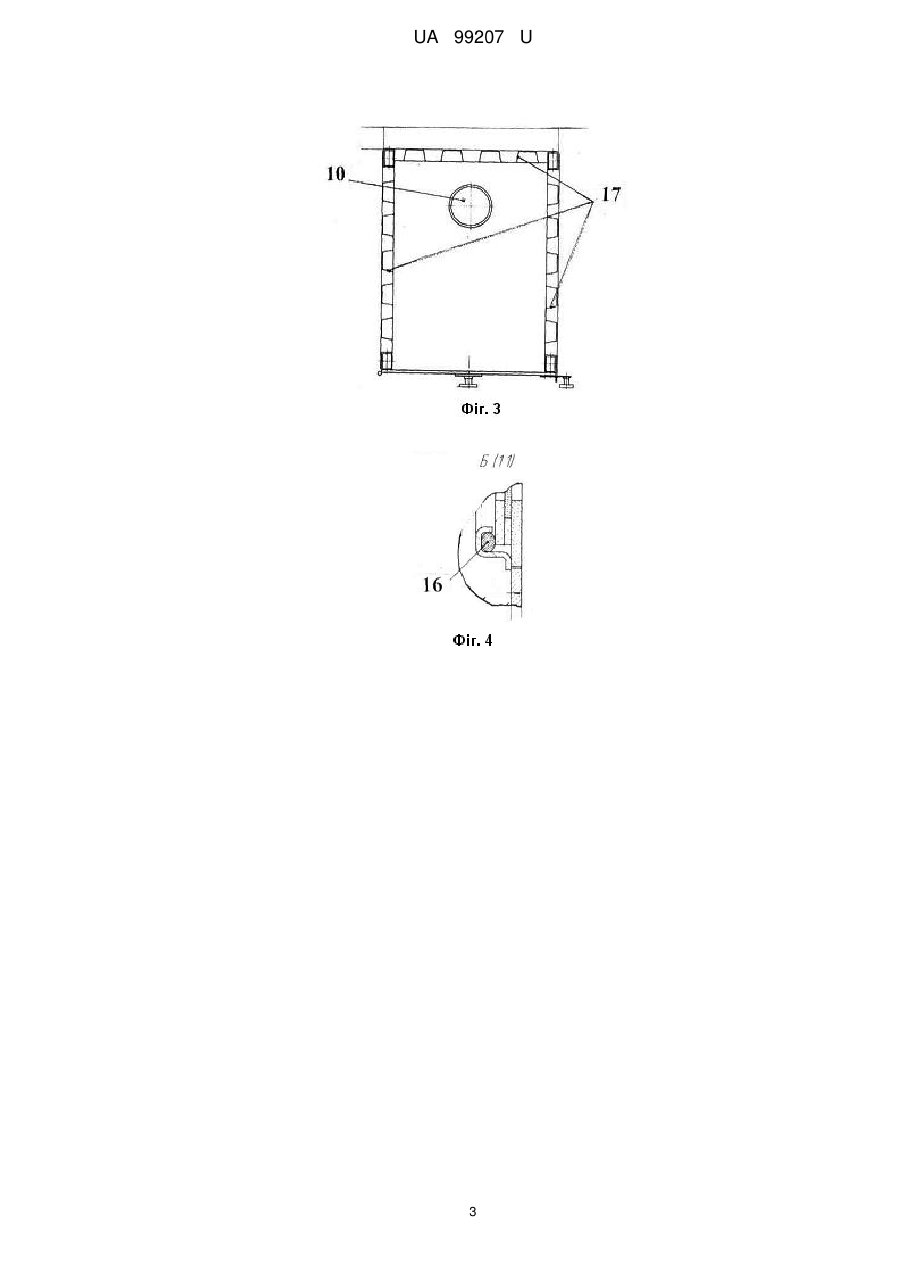

Реферат: UA 99207 U UA 99207 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області теплоенергетики, зокрема до конструкцій нагрівальних печей для обігріву різного роду приміщень в осінньо-зимовий період. Відомі опалювальні печі, виконані в перерізі у вигляді кола, квадрата або прямокутного перерізу, що являють вертикально розташовані ємності з верхнім і нижнім днищем, з димоходом у верхній частині й дверцятами для завантаження палива. (Дивися патент України № 70171 А кл. МПК F24С, 1/00.) До недоліків відомих нагрівальних печей варто віднести їхню низьку тепловіддачу. Задача, що стоїть перед автором полягає у тому, щоб підвищити її теплоємність, а відповідно - тепловіддачу нагрівальної печі. Поставлена задача вирішується тим, що опалювальна піч, що містить вертикальний корпус, димохід, дверцята для завантаження печі, додатково оздоблена встановленим у верхній частині печі тепловим акумулятором, який установлено на патрубок димоходу. Ємність теплового акумулятора заповнена щебенями. Такий тепловий акумулятор дозволяє накопичувати додаткове тепло. Причинно-наслідковий зв'язок полягає у тому, що первинний технічний ефект, а саме підвищення теплоємності опалювальної печі одночасно зі зниженням витрати спалювального твердого палива, що забезпечується застосуванням сукупності усіх істотних вищевказаних ознак корисної моделі, що стосується вторинного економічного ефекту, то він полягає в економії твердого палива. Більш детально сутність пропонованої корисної моделі показана на прикладених кресленнях, де на фіг. 1 зображений вид у плані опалювальної печі; на фіг. 2 зображений переріз А-А по фіг. 1; на фіг. 3 зображений вид зверху опалювальної печі; на фіг. 4 зображений вид Б по фіг. 2; на фіг. 5 зображена схема розміщення теплового акумулятора. Пропонована опалювальна піч складається з корпуса 1, прямокутного перерізу, виконаного з верхнім днищем 2 і нижнім днищем 3, з бічними завантажувальними дверцятами 4, з димоходом 5. Усередині корпуса виконана горизонтально розташована на кронштейнах 6, колосникові ґрати 7, що відокремлюють нижню частину топки від піддувала. У верхній частині димоходу встановлена регульована засувка 8. Усередині корпуса усередині задньої стінки жорстко встановлена перегородка 9, що перекриває на 2/3 довжину - L опалювальної печі, що розташована під отвором 10 димоходу. Верхня частина перегородки виконує функцію камери 11 догорання палива. У нижній частині усередині корпуса опалювальної печі розміщений зольний ящик 12, горизонтально встановлений у корпусі 1, виконаний з можливістю його витягу для видалення золи, що накопичується. На зовнішній поверхні зольного ящика встановлена ручка 13 для його витягу. Вище зольного ящика на лицьовій стороні розміщено піддувало 14, виконане з можливістю регулювання перерізу вхідного отвору. Завантажувальні дверцята 4 виконані у своїй середній частині з термостійким склом 15. По периметру дверцята 4 оздоблені термостійким ущільненням 16, виконаним з алюміноселікатного волокна, а внутрішні бічні стінки опалювальної печі виконані у вигляді конвектора 17. Опалювальна піч у верхній частині виконана із привареним патрубком 18. На патрубок 18, корпуса 1, установлено димохід 5 опалювальної печі, а на зовнішню поверхню димоходу встановлено тепловий акумулятор 19, виконаний циліндричної форми зі знімним верхнім фланцем 20 для можливості завантаження теплоносія. Внутрішня порожнина теплового акумулятора заповнена щебенем 21, що виконує роль теплоносія. Працює нагрівальна піч відомим способом. Така конструкція опалювальної грубі дозволить збільшити тепловіддачу опалювальної печі на 25-35 %, а, отже, знизити витрату твердих опалювальних матеріалів (дров, вугілля й інших матеріалів). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Опалювальна піч, що містить металевий корпус, димохід, дверцята для завантаження печі, піддувало, яка відрізняється тим, що вона додатково оздоблена тепловим акумулятором, розташованим своєю нижньою основою на верхньому днищі корпуса опалювальної печі, а своєю внутрішньою циліндричною поверхнею розташований на зовнішній циліндричній поверхні димоходу, причому ємність акумулятора заповнена щебенем. 1 UA 99207 U 2 UA 99207 U 3 UA 99207 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
