Опалювальна піч

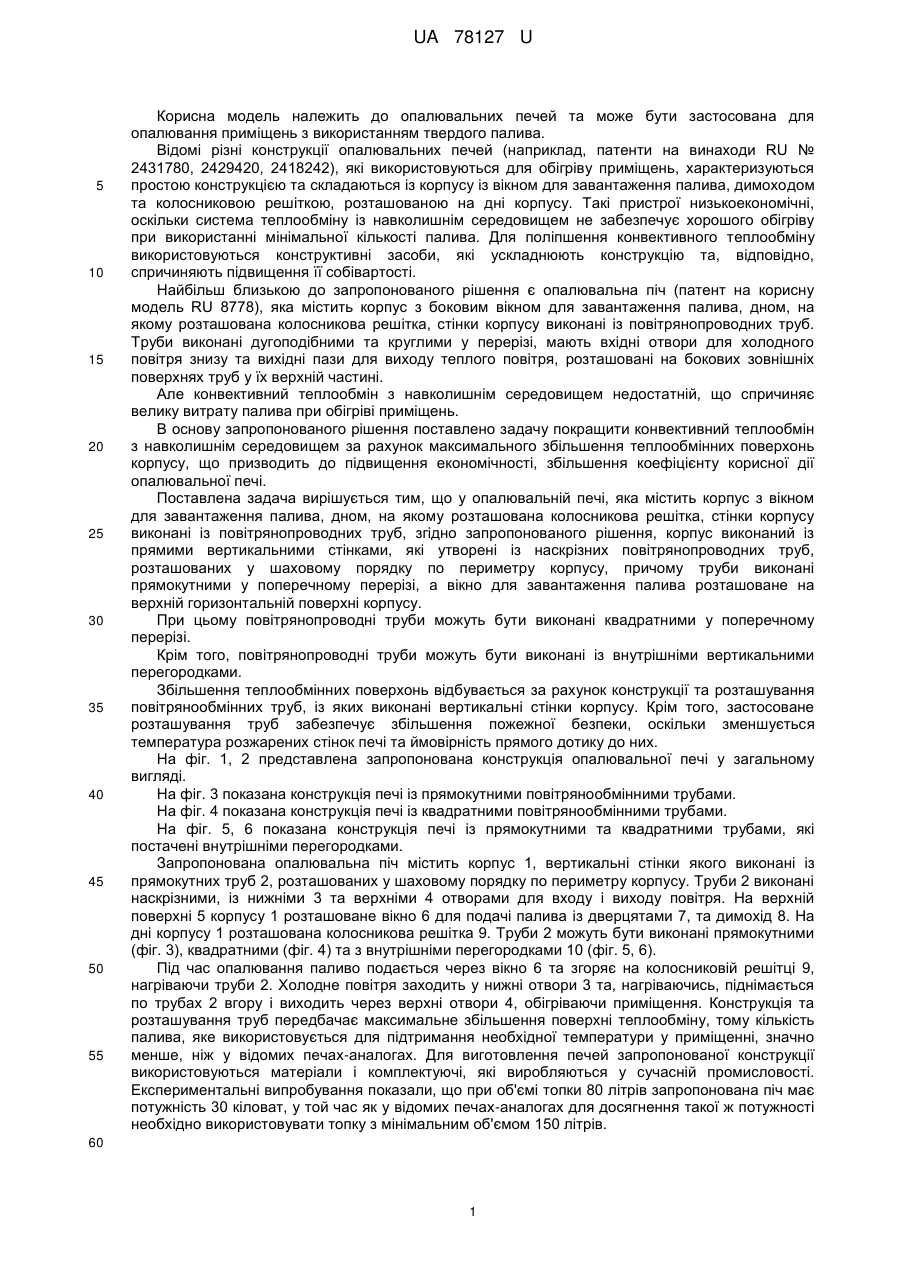

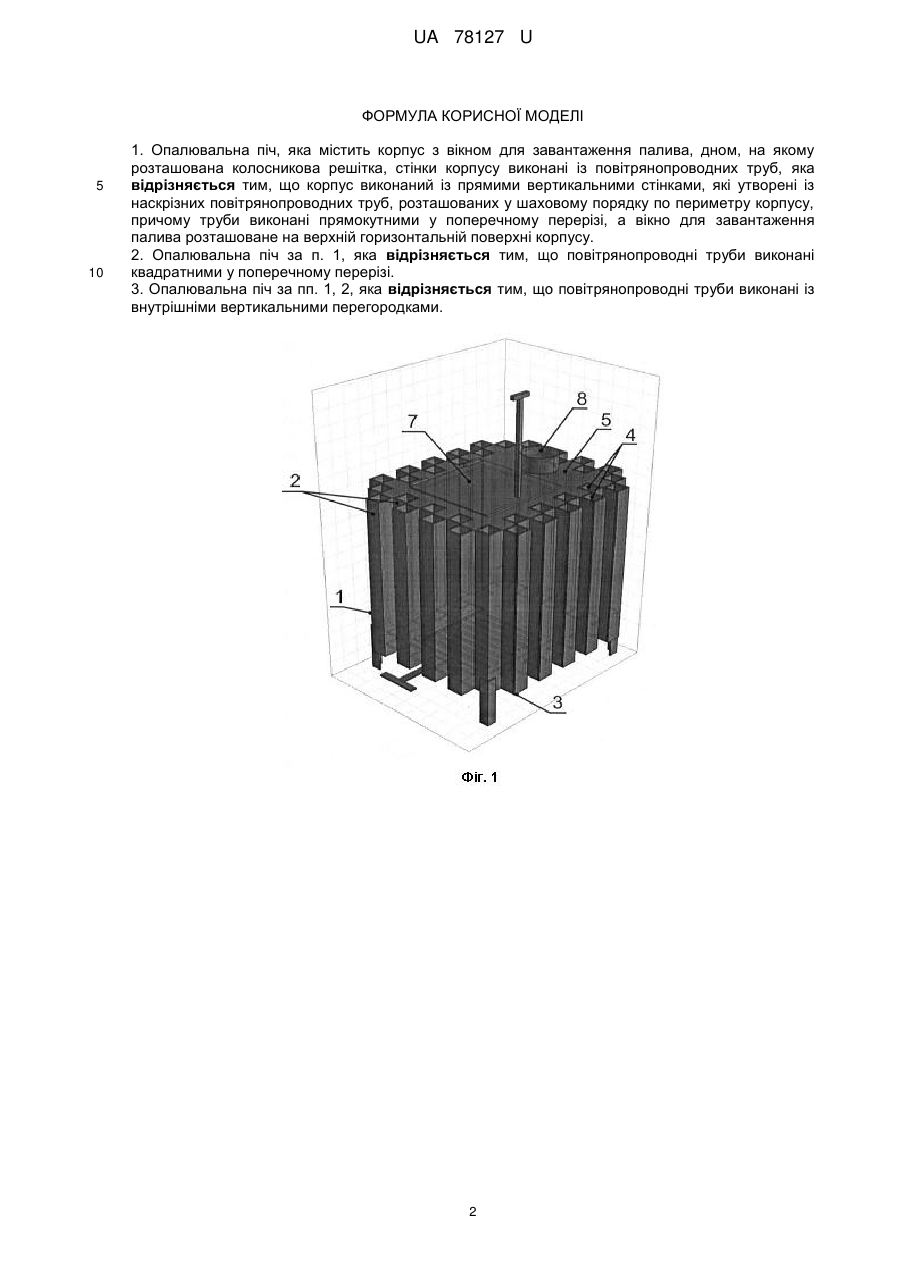

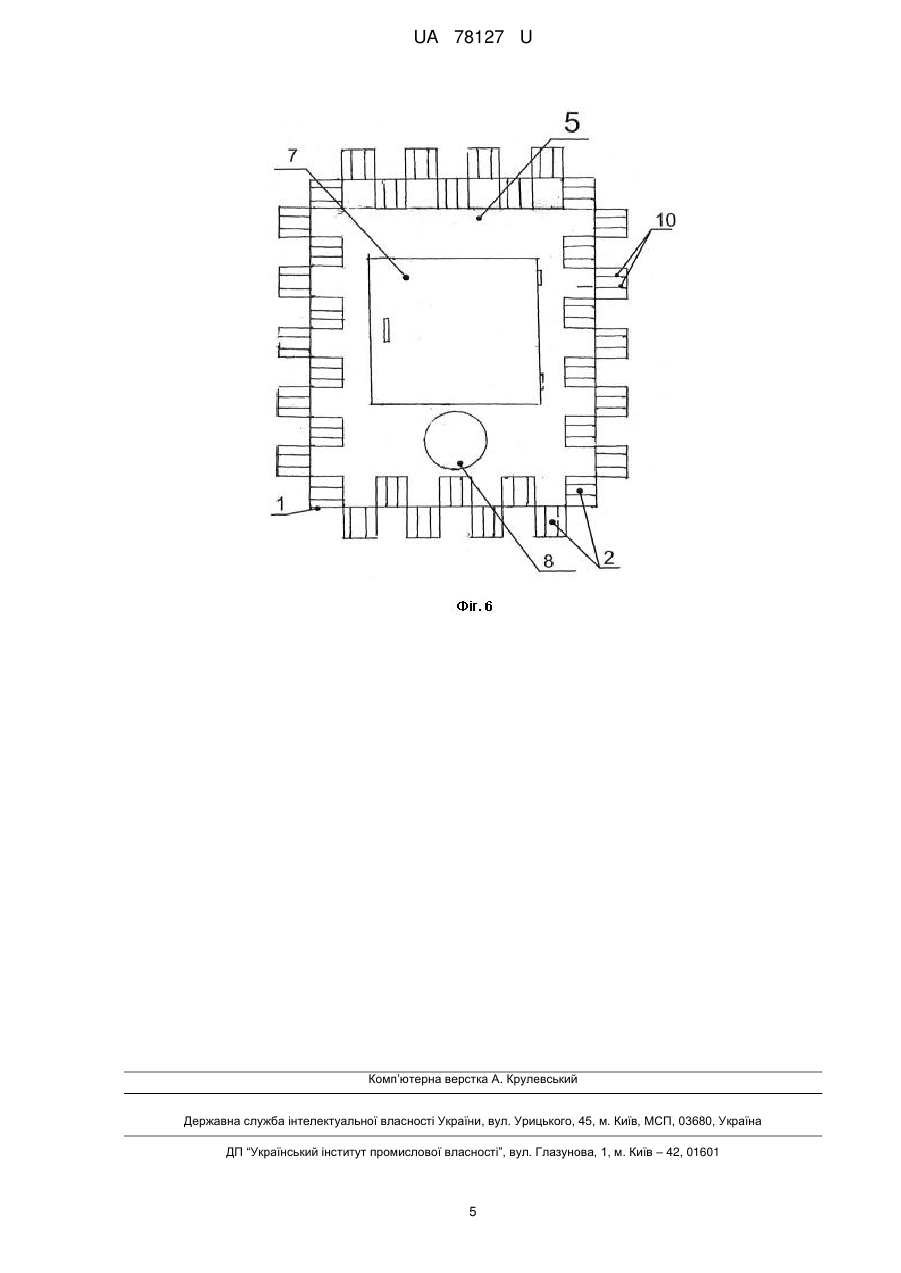

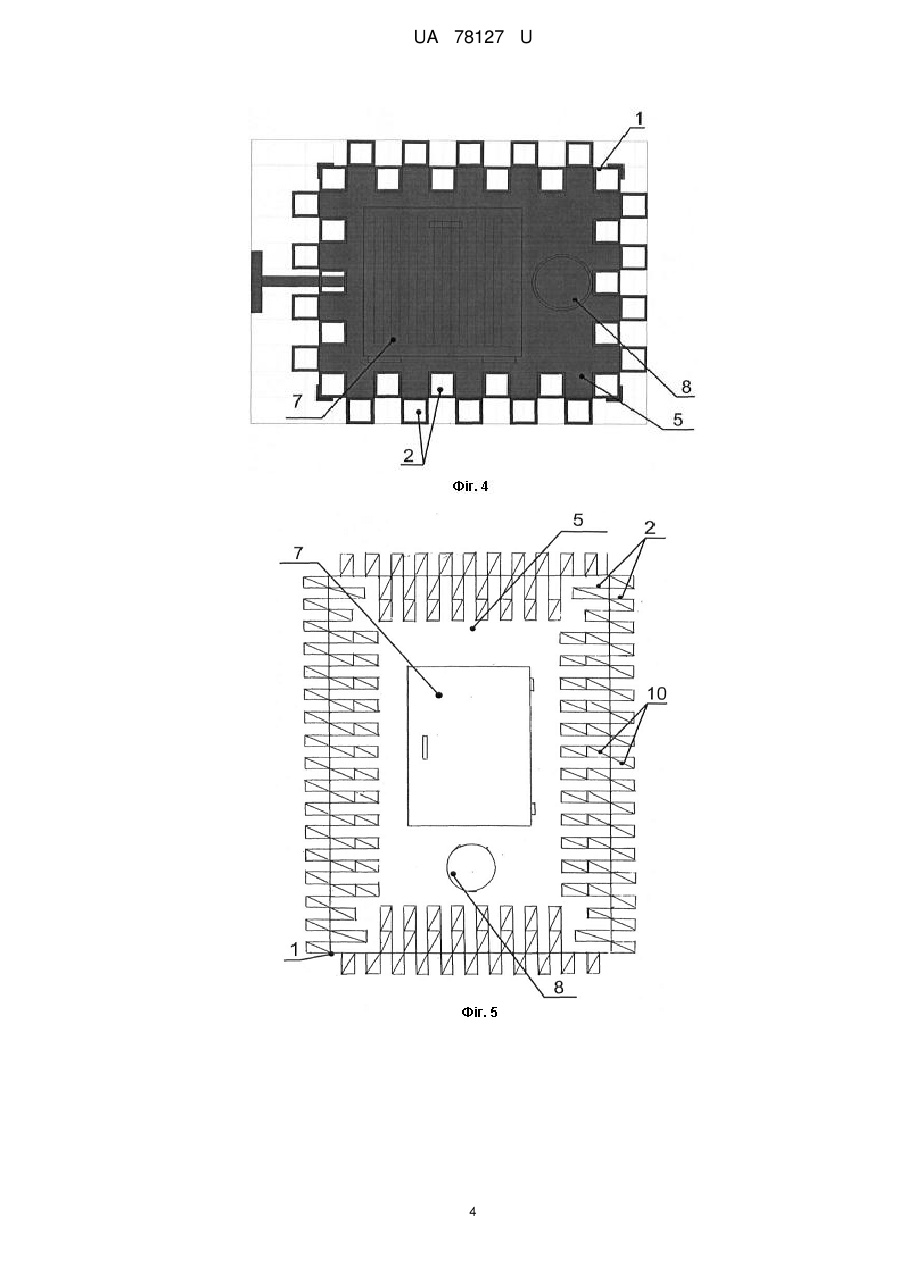

Реферат: UA 78127 U UA 78127 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до опалювальних печей та може бути застосована для опалювання приміщень з використанням твердого палива. Відомі різні конструкції опалювальних печей (наприклад, патенти на винаходи RU № 2431780, 2429420, 2418242), які використовуються для обігріву приміщень, характеризуються простою конструкцією та складаються із корпусу із вікном для завантаження палива, димоходом та колосниковою решіткою, розташованою на дні корпусу. Такі пристрої низькоекономічні, оскільки система теплообміну із навколишнім середовищем не забезпечує хорошого обігріву при використанні мінімальної кількості палива. Для поліпшення конвективного теплообміну використовуються конструктивні засоби, які ускладнюють конструкцію та, відповідно, спричиняють підвищення її собівартості. Найбільш близькою до запропонованого рішення є опалювальна піч (патент на корисну модель RU 8778), яка містить корпус з боковим вікном для завантаження палива, дном, на якому розташована колосникова решітка, стінки корпусу виконані із повітрянопроводних труб. Труби виконані дугоподібними та круглими у перерізі, мають вхідні отвори для холодного повітря знизу та вихідні пази для виходу теплого повітря, розташовані на бокових зовнішніх поверхнях труб у їх верхній частині. Але конвективний теплообмін з навколишнім середовищем недостатній, що спричиняє велику витрату палива при обігріві приміщень. В основу запропонованого рішення поставлено задачу покращити конвективний теплообмін з навколишнім середовищем за рахунок максимального збільшення теплообмінних поверхонь корпусу, що призводить до підвищення економічності, збільшення коефіцієнту корисної дії опалювальної печі. Поставлена задача вирішується тим, що у опалювальній печі, яка містить корпус з вікном для завантаження палива, дном, на якому розташована колосникова решітка, стінки корпусу виконані із повітрянопроводних труб, згідно запропонованого рішення, корпус виконаний із прямими вертикальними стінками, які утворені із наскрізних повітрянопроводних труб, розташованих у шаховому порядку по периметру корпусу, причому труби виконані прямокутними у поперечному перерізі, а вікно для завантаження палива розташоване на верхній горизонтальній поверхні корпусу. При цьому повітрянопроводні труби можуть бути виконані квадратними у поперечному перерізі. Крім того, повітрянопроводні труби можуть бути виконані із внутрішніми вертикальними перегородками. Збільшення теплообмінних поверхонь відбувається за рахунок конструкції та розташування повітрянообмінних труб, із яких виконані вертикальні стінки корпусу. Крім того, застосоване розташування труб забезпечує збільшення пожежної безпеки, оскільки зменшується температура розжарених стінок печі та ймовірність прямого дотику до них. На фіг. 1, 2 представлена запропонована конструкція опалювальної печі у загальному вигляді. На фіг. 3 показана конструкція печі із прямокутними повітрянообмінними трубами. На фіг. 4 показана конструкція печі із квадратними повітрянообмінними трубами. На фіг. 5, 6 показана конструкція печі із прямокутними та квадратними трубами, які постачені внутрішніми перегородками. Запропонована опалювальна піч містить корпус 1, вертикальні стінки якого виконані із прямокутних труб 2, розташованих у шаховому порядку по периметру корпусу. Труби 2 виконані наскрізними, із нижніми 3 та верхніми 4 отворами для входу і виходу повітря. На верхній поверхні 5 корпусу 1 розташоване вікно 6 для подачі палива із дверцятами 7, та димохід 8. На дні корпусу 1 розташована колосникова решітка 9. Труби 2 можуть бути виконані прямокутними (фіг. 3), квадратними (фіг. 4) та з внутрішніми перегородками 10 (фіг. 5, 6). Під час опалювання паливо подається через вікно 6 та згоряє на колосниковій решітці 9, нагріваючи труби 2. Холодне повітря заходить у нижні отвори 3 та, нагріваючись, піднімається по трубах 2 вгору і виходить через верхні отвори 4, обігріваючи приміщення. Конструкція та розташування труб передбачає максимальне збільшення поверхні теплообміну, тому кількість палива, яке використовується для підтримання необхідної температури у приміщенні, значно менше, ніж у відомих печах-аналогах. Для виготовлення печей запропонованої конструкції використовуються матеріали і комплектуючі, які виробляються у сучасній промисловості. Експериментальні випробування показали, що при об'ємі топки 80 літрів запропонована піч має потужність 30 кіловат, у той час як у відомих печах-аналогах для досягнення такої ж потужності необхідно використовувати топку з мінімальним об'ємом 150 літрів. 60 1 UA 78127 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Опалювальна піч, яка містить корпус з вікном для завантаження палива, дном, на якому розташована колосникова решітка, стінки корпусу виконані із повітрянопроводних труб, яка відрізняється тим, що корпус виконаний із прямими вертикальними стінками, які утворені із наскрізних повітрянопроводних труб, розташованих у шаховому порядку по периметру корпусу, причому труби виконані прямокутними у поперечному перерізі, а вікно для завантаження палива розташоване на верхній горизонтальній поверхні корпусу. 2. Опалювальна піч за п. 1, яка відрізняється тим, що повітрянопроводні труби виконані квадратними у поперечному перерізі. 3. Опалювальна піч за пп. 1, 2, яка відрізняється тим, що повітрянопроводні труби виконані із внутрішніми вертикальними перегородками. 2 UA 78127 U 3 UA 78127 U 4 UA 78127 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
