Підпірна стінка

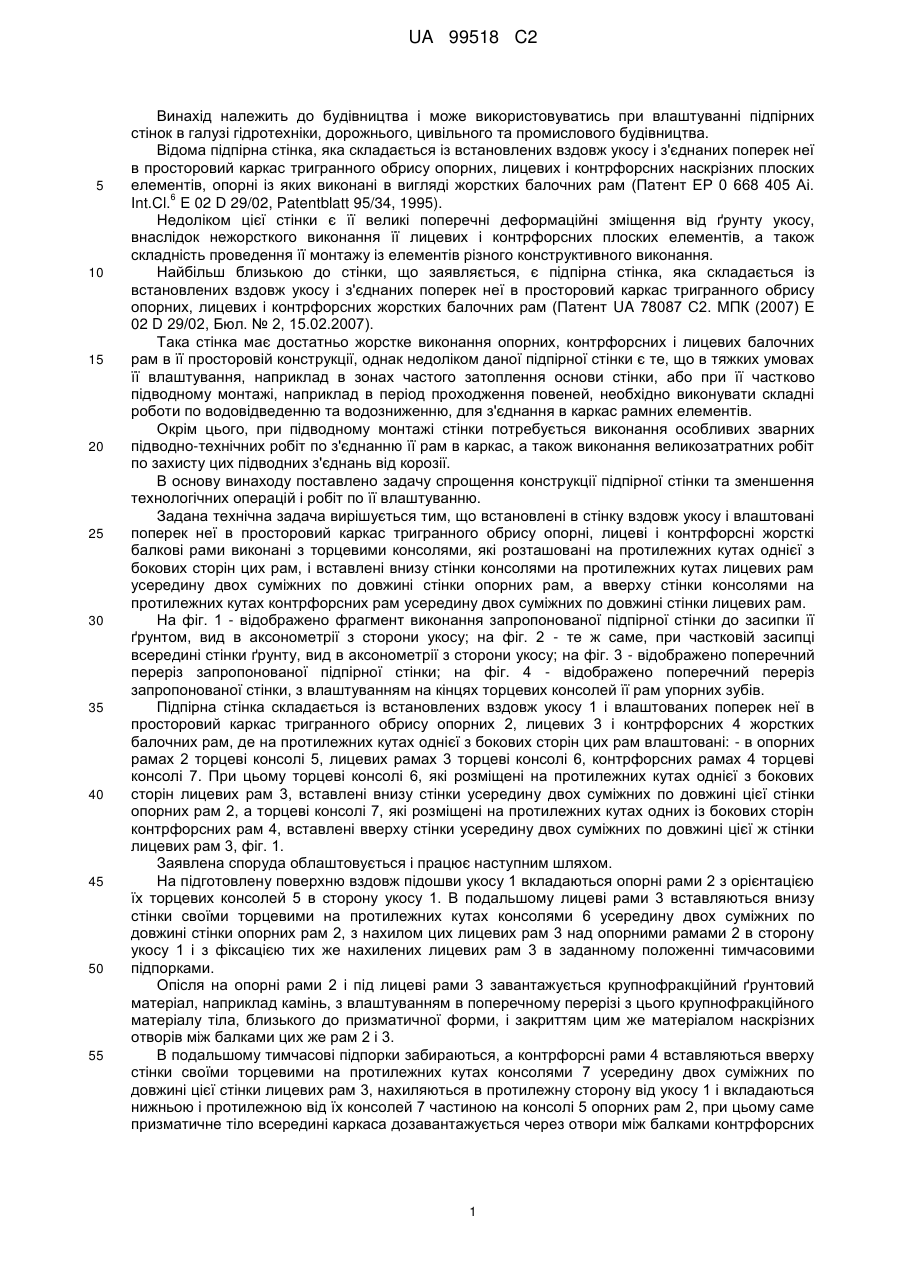

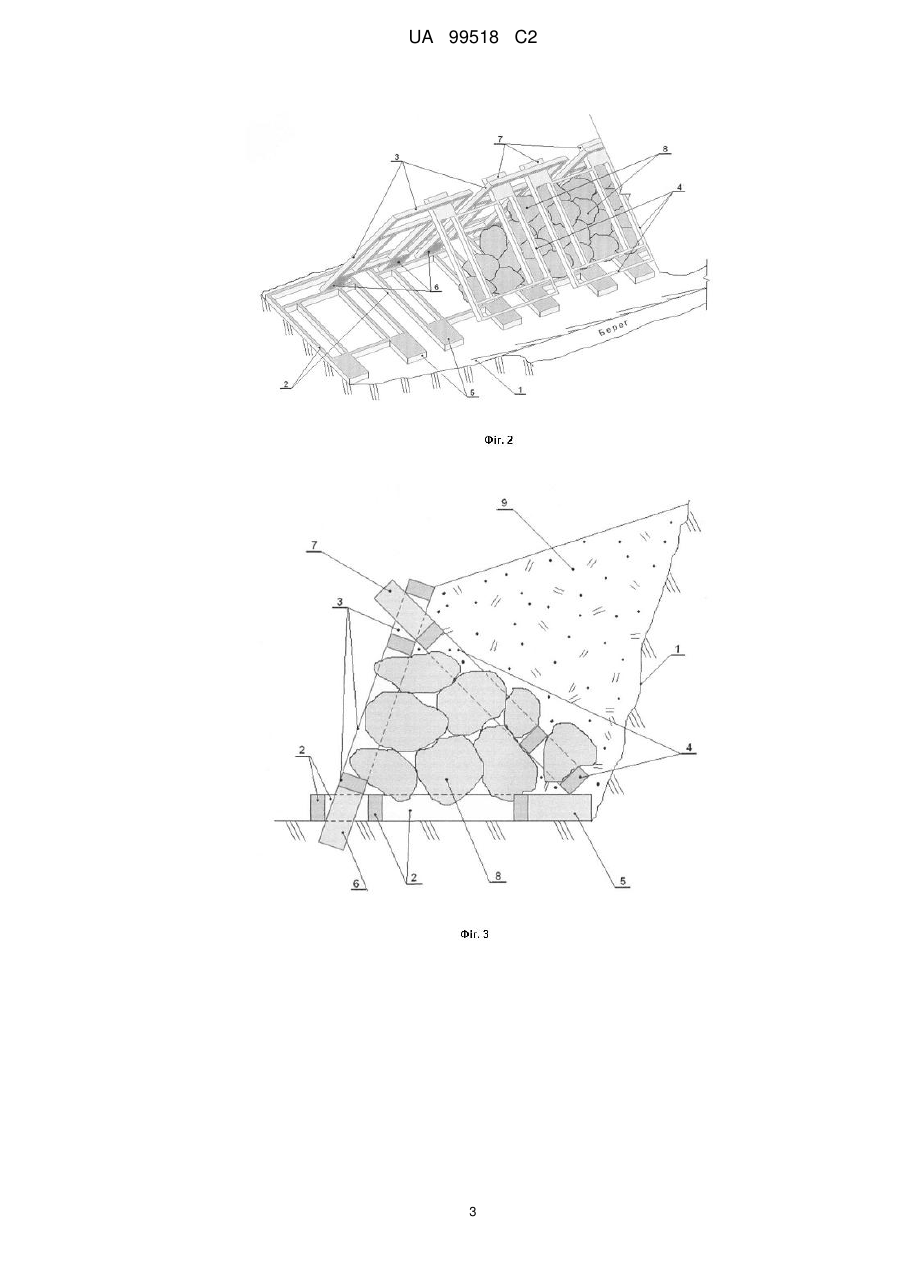

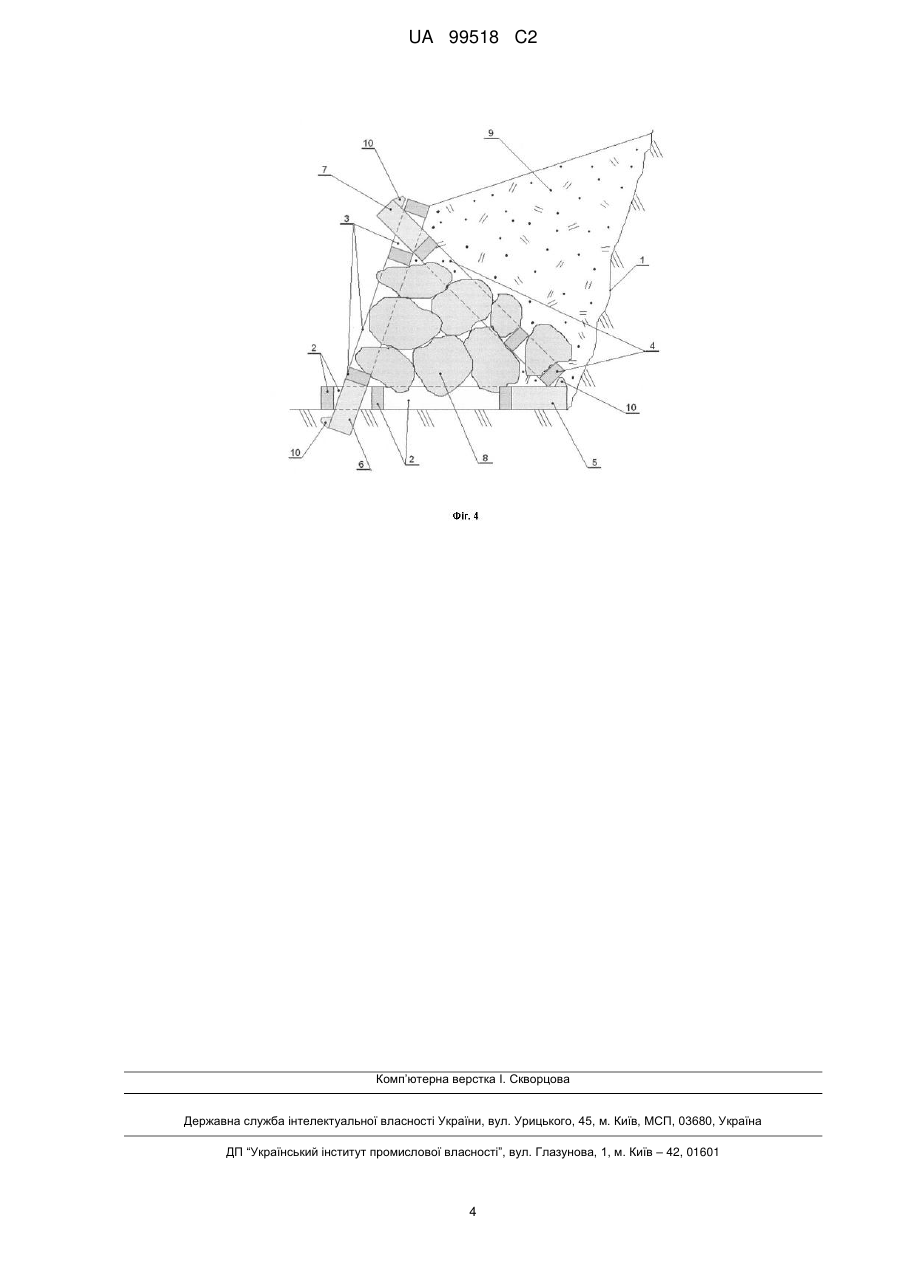

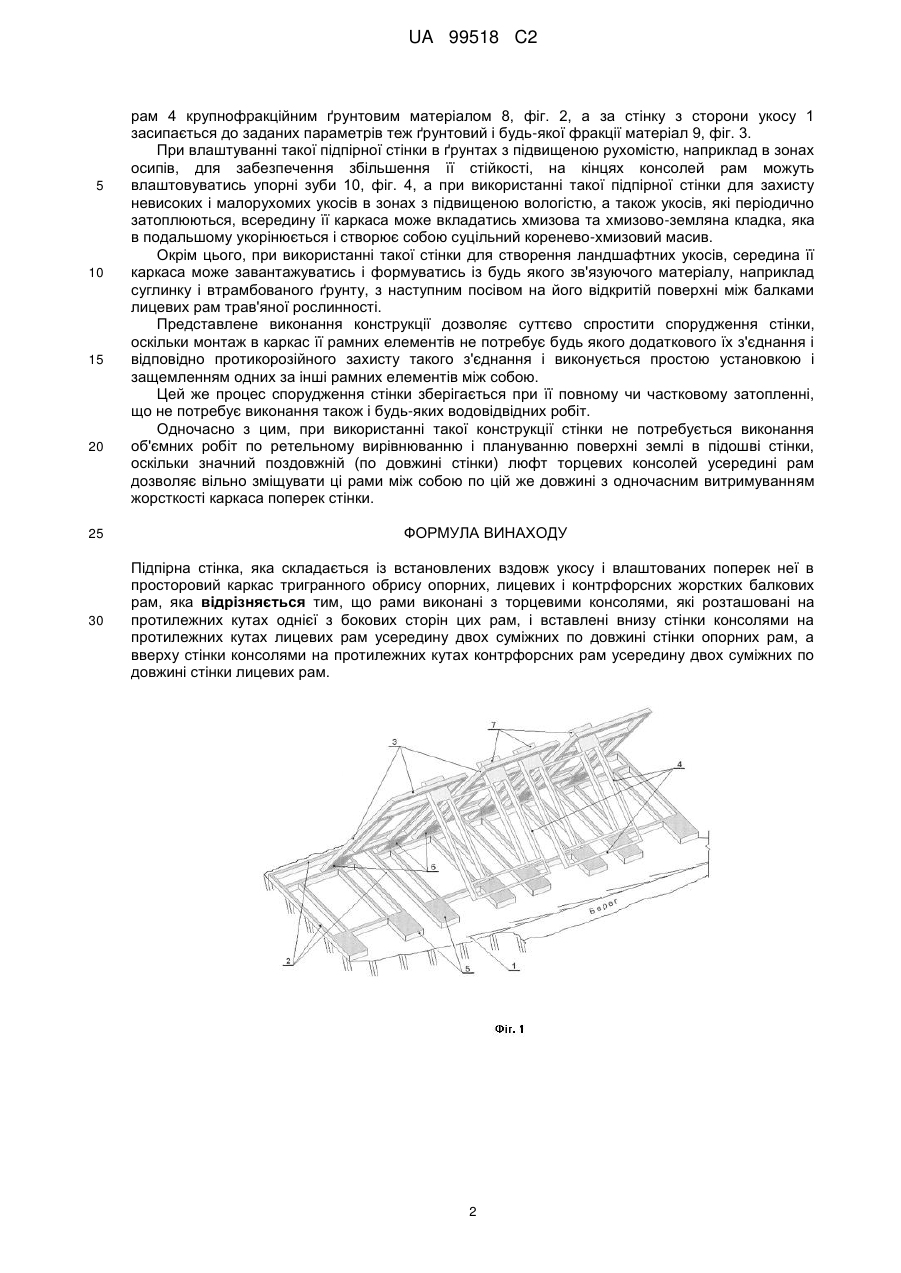

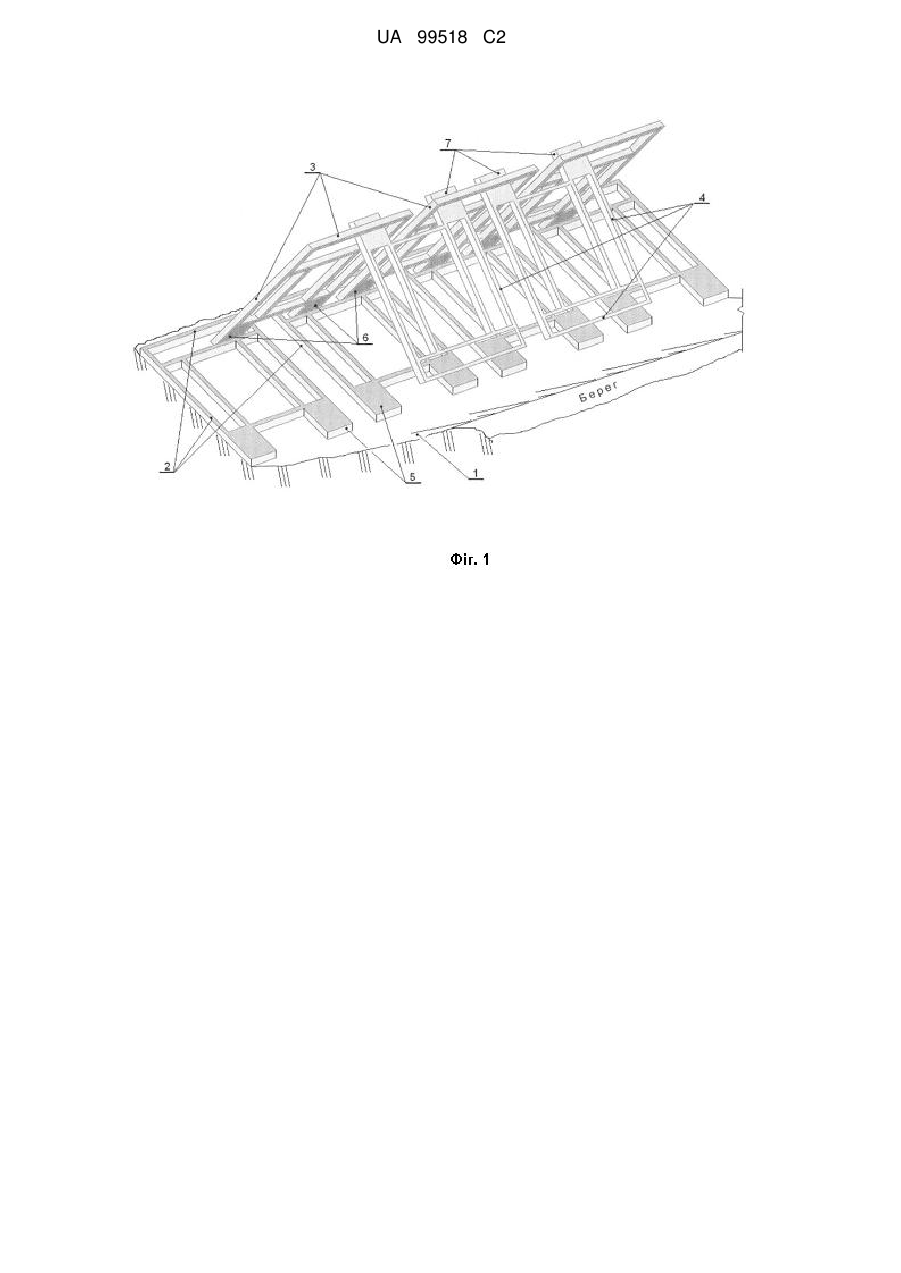

Реферат: Об'єкт винаходу: пристрій конструкції підпірної стінки Галузь застосування: винахід належить до галузі будівництва і може використовуватись при влаштуванні підпірних стінок в гідротехнічному, дорожньому, цивільному та промисловому будівництві. Суть винаходу: Поставлена задача вирішується конструкцією пристрою підпірної стінки, в якій встановлені вздовж укосу і влаштовані поперек неї в просторовий каркас тригранного обрису опорні, лицеві і контрфорсні жорсткі балкові рами виконані з торцевими консолями, які розташовані на протилежних кутах однієї з бокових сторін цих рам, і вставлені внизу стінки консолями на протилежних кутах лицевих рам усередину двох суміжних по довжині стінки опорних рам, а вверху стінки консолями на протилежних кутах контрфорсних рам усередину двох суміжних по довжині стінки лицевих рам. Технічний результат: створено конструкцію пристрою підпірної стінки, яка забезпечує захист ґрунтових укосів від зсувних процесів і є спрощеною в її технічному виконанні і технологічному облаштуванні. UA 99518 C2 (12) UA 99518 C2 UA 99518 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до будівництва і може використовуватись при влаштуванні підпірних стінок в галузі гідротехніки, дорожнього, цивільного та промислового будівництва. Відома підпірна стінка, яка складається із встановлених вздовж укосу і з'єднаних поперек неї в просторовий каркас тригранного обрису опорних, лицевих і контрфорсних наскрізних плоских елементів, опорні із яких виконані в вигляді жорстких балочних рам (Патент ЕР 0 668 405 Аі. 6 Int.Cl. E 02 D 29/02, Patentblatt 95/34, 1995). Недоліком цієї стінки є її великі поперечні деформаційні зміщення від ґрунту укосу, внаслідок нежорсткого виконання її лицевих і контрфорсних плоских елементів, а також складність проведення її монтажу із елементів різного конструктивного виконання. Найбільш близькою до стінки, що заявляється, є підпірна стінка, яка складається із встановлених вздовж укосу і з'єднаних поперек неї в просторовий каркас тригранного обрису опорних, лицевих і контрфорсних жорстких балочних рам (Патент UA 78087 С2. МПК (2007) Е 02 D 29/02, Бюл. № 2, 15.02.2007). Така стінка має достатньо жорстке виконання опорних, контрфорсних і лицевих балочних рам в її просторовій конструкції, однак недоліком даної підпірної стінки є те, що в тяжких умовах її влаштування, наприклад в зонах частого затоплення основи стінки, або при її частково підводному монтажі, наприклад в період проходження повеней, необхідно виконувати складні роботи по водовідведенню та водозниженню, для з'єднання в каркас рамних елементів. Окрім цього, при підводному монтажі стінки потребується виконання особливих зварних підводно-технічних робіт по з'єднанню її рам в каркас, а також виконання великозатратних робіт по захисту цих підводних з'єднань від корозії. В основу винаходу поставлено задачу спрощення конструкції підпірної стінки та зменшення технологічних операцій і робіт по її влаштуванню. Задана технічна задача вирішується тим, що встановлені в стінку вздовж укосу і влаштовані поперек неї в просторовий каркас тригранного обрису опорні, лицеві і контрфорсні жорсткі балкові рами виконані з торцевими консолями, які розташовані на протилежних кутах однієї з бокових сторін цих рам, і вставлені внизу стінки консолями на протилежних кутах лицевих рам усередину двох суміжних по довжині стінки опорних рам, а вверху стінки консолями на протилежних кутах контрфорсних рам усередину двох суміжних по довжині стінки лицевих рам. На фіг. 1 - відображено фрагмент виконання запропонованої підпірної стінки до засипки її ґрунтом, вид в аксонометрії з сторони укосу; на фіг. 2 - те ж саме, при частковій засипці всередині стінки ґрунту, вид в аксонометрії з сторони укосу; на фіг. 3 - відображено поперечний переріз запропонованої підпірної стінки; на фіг. 4 - відображено поперечний переріз запропонованої стінки, з влаштуванням на кінцях торцевих консолей її рам упорних зубів. Підпірна стінка складається із встановлених вздовж укосу 1 і влаштованих поперек неї в просторовий каркас тригранного обрису опорних 2, лицевих 3 і контрфорсних 4 жорстких балочних рам, де на протилежних кутах однієї з бокових сторін цих рам влаштовані: - в опорних рамах 2 торцеві консолі 5, лицевих рамах 3 торцеві консолі 6, контрфорсних рамах 4 торцеві консолі 7. При цьому торцеві консолі 6, які розміщені на протилежних кутах однієї з бокових сторін лицевих рам 3, вставлені внизу стінки усередину двох суміжних по довжині цієї стінки опорних рам 2, а торцеві консолі 7, які розміщені на протилежних кутах одних із бокових сторін контрфорсних рам 4, вставлені вверху стінки усередину двох суміжних по довжині цієї ж стінки лицевих рам 3, фіг. 1. Заявлена споруда облаштовується і працює наступним шляхом. На підготовлену поверхню вздовж підошви укосу 1 вкладаються опорні рами 2 з орієнтацією їх торцевих консолей 5 в сторону укосу 1. В подальшому лицеві рами 3 вставляються внизу стінки своїми торцевими на протилежних кутах консолями 6 усередину двох суміжних по довжині стінки опорних рам 2, з нахилом цих лицевих рам 3 над опорними рамами 2 в сторону укосу 1 і з фіксацією тих же нахилених лицевих рам 3 в заданному положенні тимчасовими підпорками. Опісля на опорні рами 2 і під лицеві рами 3 завантажується крупнофракційний ґрунтовий матеріал, наприклад камінь, з влаштуванням в поперечному перерізі з цього крупнофракційного матеріалу тіла, близького до призматичної форми, і закриттям цим же матеріалом наскрізних отворів між балками цих же рам 2 і 3. В подальшому тимчасові підпорки забираються, а контрфорсні рами 4 вставляються вверху стінки своїми торцевими на протилежних кутах консолями 7 усередину двох суміжних по довжині цієї стінки лицевих рам 3, нахиляються в протилежну сторону від укосу 1 і вкладаються нижньою і протилежною від їх консолей 7 частиною на консолі 5 опорних рам 2, при цьому саме призматичне тіло всередині каркаса дозавантажується через отвори між балками контрфорсних 1 UA 99518 C2 5 10 15 20 25 30 рам 4 крупнофракційним ґрунтовим матеріалом 8, фіг. 2, а за стінку з сторони укосу 1 засипається до заданих параметрів теж ґрунтовий і будь-якої фракції матеріал 9, фіг. 3. При влаштуванні такої підпірної стінки в ґрунтах з підвищеною рухомістю, наприклад в зонах осипів, для забезпечення збільшення її стійкості, на кінцях консолей рам можуть влаштовуватись упорні зуби 10, фіг. 4, а при використанні такої підпірної стінки для захисту невисоких і малорухомих укосів в зонах з підвищеною вологістю, а також укосів, які періодично затоплюються, всередину її каркаса може вкладатись хмизова та хмизово-земляна кладка, яка в подальшому укорінюється і створює собою суцільний коренево-хмизовий масив. Окрім цього, при використанні такої стінки для створення ландшафтних укосів, середина її каркаса може завантажуватись і формуватись із будь якого зв'язуючого матеріалу, наприклад суглинку і втрамбованого ґрунту, з наступним посівом на його відкритій поверхні між балками лицевих рам трав'яної рослинності. Представлене виконання конструкції дозволяє суттєво спростити спорудження стінки, оскільки монтаж в каркас її рамних елементів не потребує будь якого додаткового їх з'єднання і відповідно протикорозійного захисту такого з'єднання і виконується простою установкою і защемленням одних за інші рамних елементів між собою. Цей же процес спорудження стінки зберігається при її повному чи частковому затопленні, що не потребує виконання також і будь-яких водовідвідних робіт. Одночасно з цим, при використанні такої конструкції стінки не потребується виконання об'ємних робіт по ретельному вирівнюванню і плануванню поверхні землі в підошві стінки, оскільки значний поздовжній (по довжині стінки) люфт торцевих консолей усередині рам дозволяє вільно зміщувати ці рами між собою по цій же довжині з одночасним витримуванням жорсткості каркаса поперек стінки. ФОРМУЛА ВИНАХОДУ Підпірна стінка, яка складається із встановлених вздовж укосу і влаштованих поперек неї в просторовий каркас тригранного обрису опорних, лицевих і контрфорсних жорстких балкових рам, яка відрізняється тим, що рами виконані з торцевими консолями, які розташовані на протилежних кутах однієї з бокових сторін цих рам, і вставлені внизу стінки консолями на протилежних кутах лицевих рам усередину двох суміжних по довжині стінки опорних рам, а вверху стінки консолями на протилежних кутах контрфорсних рам усередину двох суміжних по довжині стінки лицевих рам. 2 UA 99518 C2 3 UA 99518 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
