Підпірна стінка

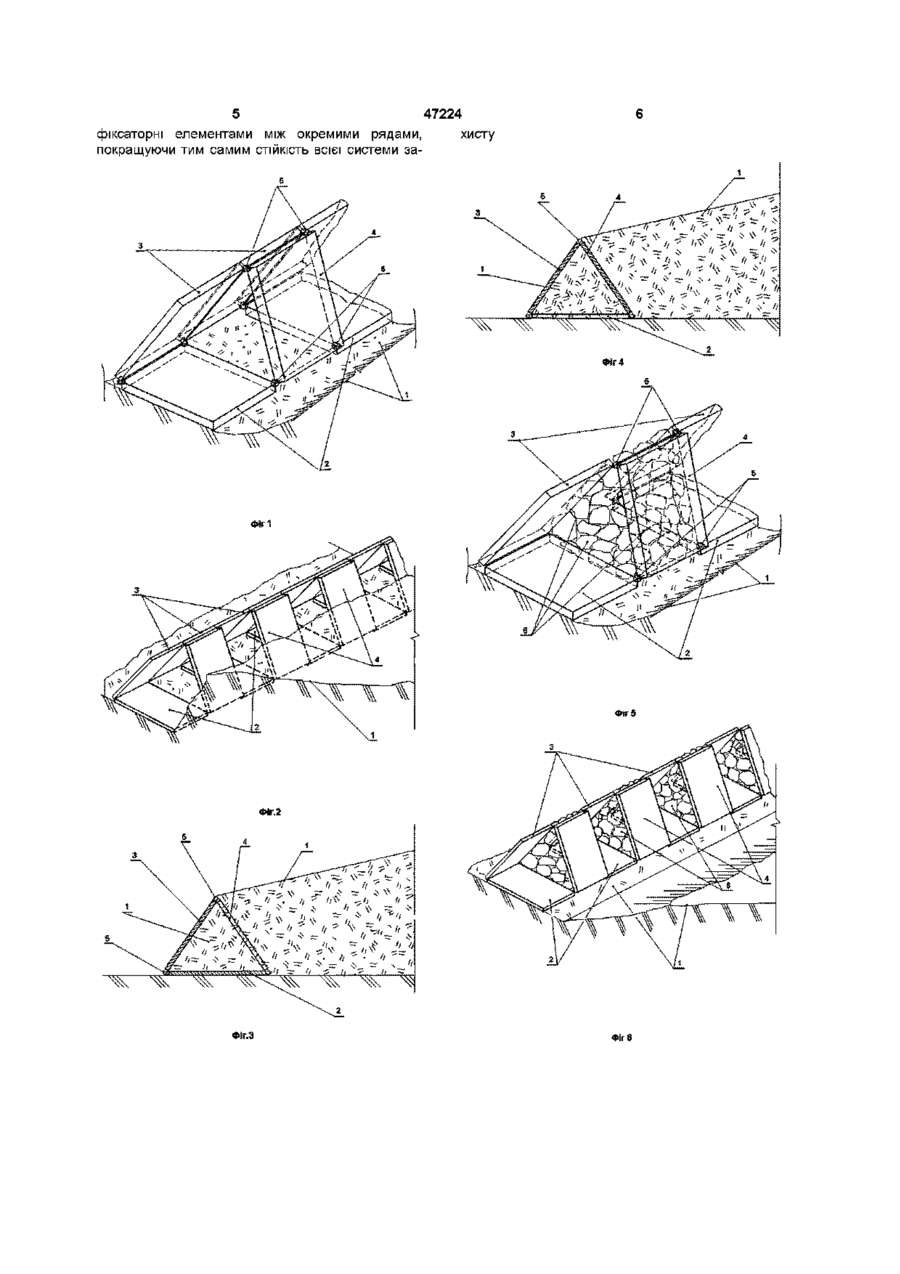

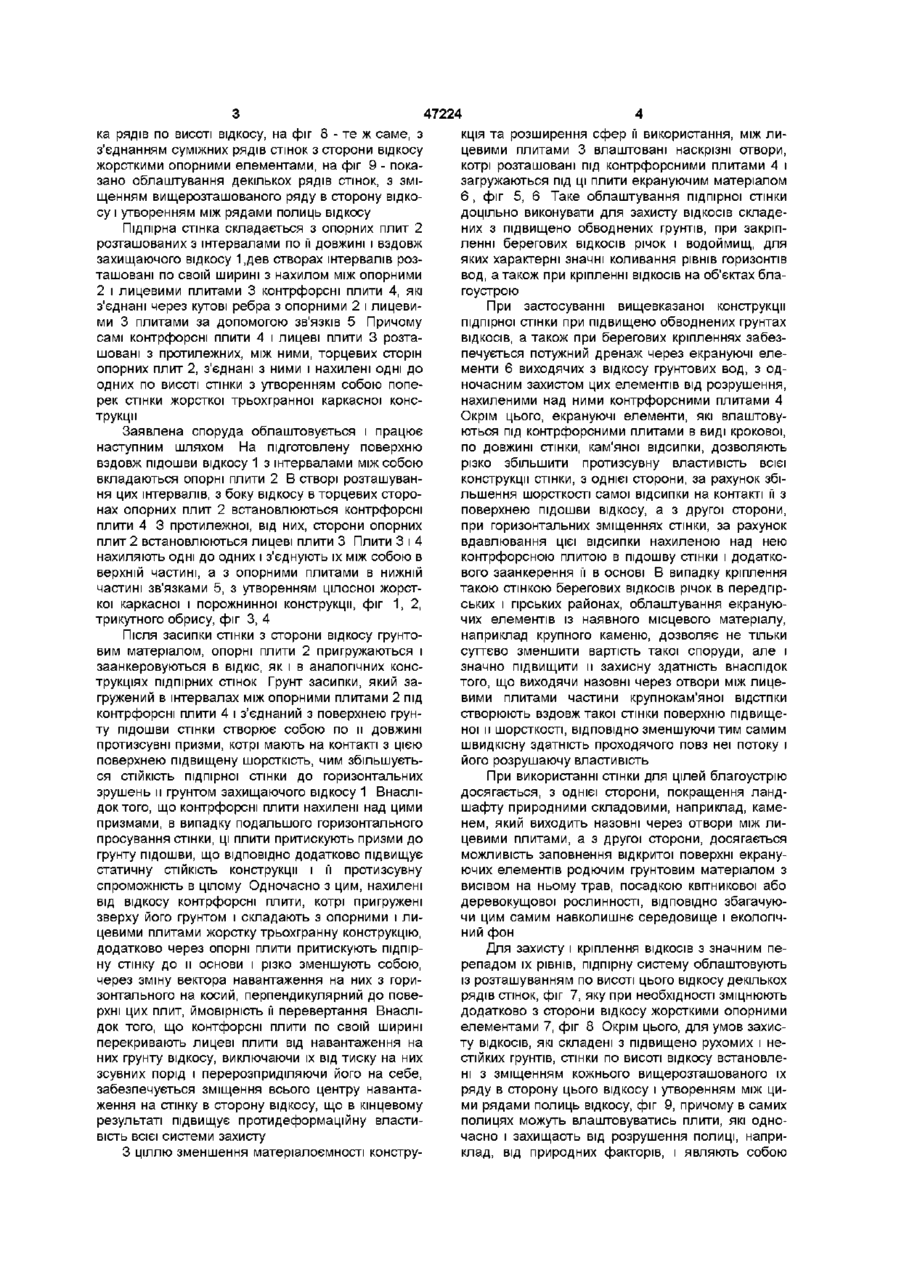

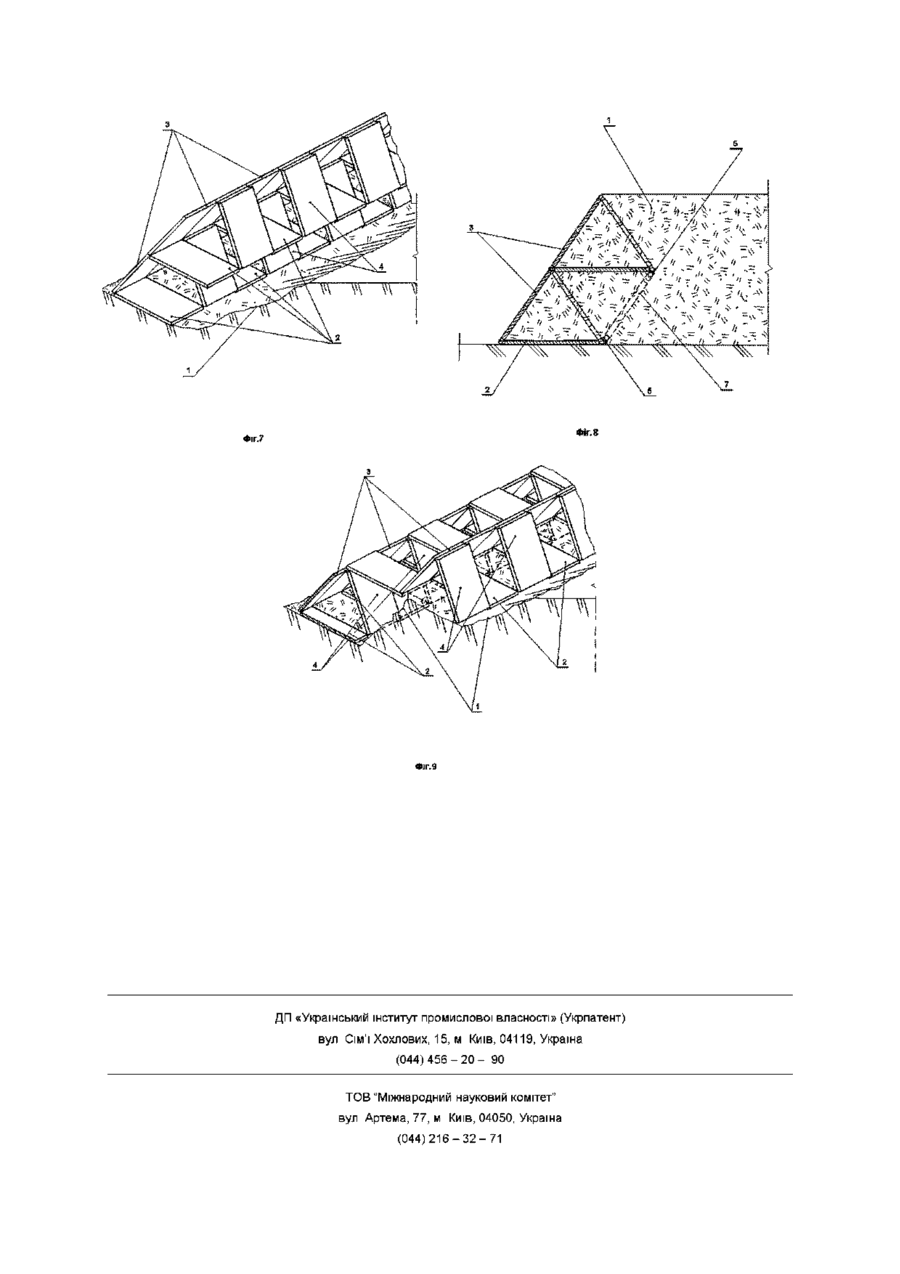

1 Підпірна стінка, яка складається із з'єднаних між собою в жорстку просторову конструкцію опорних, лицевих і контрфорсних плит, яка відрізняється тим, що опорні плити встановлені в основі стінки з інтервалами по її довжині, а контрфорсні плити влаштовані окремо з нахилом між опорними і лицевими плитами і з'єднані з ними поперек стінки в єдиний каркас, причому самі контрфорсні плити розташовані по ширині над отворами інтервалів між опорними плитами 2 Підпірна стінка по п 1, яка відрізняється тим, що між лицевими плитами виконані наскрізні отвори, котрі розташовані під контрфорсними плитами стінки і завантажені під ці плити екрануючими елементами, виконаними, наприклад, із кам'яної відсипки Винахід відноситься до будівництва і може використовуватись при влаштуванні підпірних стінок в галузі гідротехніки, дорожного, цивільного та промислового будівництва Відома підпірна стінка, яка складається із встановлених вздовж захищаючого відкосу і з'єднаних між собою опорних і лицевих плит, останні із яких закріплені до відкосу за допомогою гнучких анкерних елементів (Авт свід СРСР, № 355288 Кл Е 02 В 3/06, Бюл №31,1972) Недоліком цієї стінки є те, що при деформації грунту відкосу, в якому розташовані анкерні елементи порушується СТІЙКІСТЬ стінки, що приводить до вивертання назовні її лицевої плити і втратою в цілому стінкою свого функціонального призначення Найбільш близькою до стінки, що заявляється, є підпірна стінка, яка складається з встановлених вздовж захищаючого відкосу і жорстко з'єднаних між собою в єдину просторову конструкцію опорних, лицевих і контрфорсних плит, останні із яких розташовані поперек стінки перпендикулярно до опорних і лицевих плит, і защемлені боковими гранями в земляний ВІДКІС (Протизсувні конструкції на автомобільних дорогах М , "Транспорт" 1985, стор 198, фіг 6 2 є) Недоліком даної підпірної стінки являється те, що основне фронтальне навантаження на перевертання стінки припадає на її лицеву плиту, що зумовлює необхідність виконання її з підвищеною МІЦНІСТЮ, а при складі відкосу із розсипчатих і неоднорідних грунтів різко зменшується сила заще млення контрфорсної плити в ВІДКІС і втрата нею анкеруючої здатності, що в кінцевому результаті приводить до втрати СТІЙКОСТІ ВСІЄЇ конструкції стінки В основу винаходу поставлено задачу підвищення надійності підпірної стінки, зменшення матеріалоємності конструкції і розширення умов її використання Задана задача вирішується тим, що опорні плити стінки встановлені в основі цієї стінки з інтервалами по її довжині і вздовж захищаючого відкосу, а контрфорсні плити влаштовані окремо з нахилом між опорними і лицевими плитами і з'єднані з ними поперек стінки в єдиний порожнинний каркас, причому контрфорсні і лицеві плити розташовані з протилежних, між ними, торцевих сторін опорних плит і нахилені одні до одних по висоті стінки, а самі контрфорсні плити розташовані по їх ширині над отворами інтервалів між опорними плитами На фіг 1 - відображено фрагмент запропонованої підпірної стінки до засипки її грунтом з сторони відкосу, вид в аксонометрії, на фіг 2- те ж саме, відображено поздовжнє розташування стінки, на фіг 3 - те ж саме, поперечний переріз її по лицевій і опорній плитах, на фіг 4- те ж саме, по лицевій і контрфорсній плитах, на фіг 5 - те ж саме, фрагмент підпірної стінки в аксонометрії, з влаштуванням між и лицевими плитами отворів, які загружені екрануючими елементами, на фіг 6 та ж сама стінка, її поздовжнє розташування, на фіг 7 - відображено облаштування стінки в декіль (46) 17 06 2002, Бюл № 6, 2002 р (72) Городецький Омелян Теодорович (73) Городецький Омелян Теодорович 47224 ка рядів по висоті відкосу, на фіг 8 - те ж саме, з з'єднанням суміжних рядів стінок з сторони відкосу жорсткими опорними елементами, на фіг 9 - показано облаштування декількох рядів стінок, з зміщенням вищерозташованого ряду в сторону відкосу і утворенням між рядами полиць відкосу Підпірна стінка складається з опорних плит 2 розташованих з інтервалами по її довжині і вздовж захищаючого відкосу 1,дев створах інтервалів розташовані по своїй ширині з нахилом між опорними 2 і лицевими плитами 3 контрфорсні плити 4, які з'єднані через кутові ребра з опорними 2 і лицевими 3 плитами за допомогою зв'язків 5 Причому самі контрфорсні плити 4 і лицеві плити 3 розташовані з протилежних, між ними, торцевих сторін опорних плит 2, з'єднані з ними і нахилені одні до одних по висоті стінки з утворенням собою поперек стінки жорсткої трьохгранної каркасної конструкції Заявлена споруда облаштовується і працює наступним шляхом На підготовлену поверхню вздовж підошви відкосу 1 з інтервалами між собою вкладаються опорні плити 2 В створі розташування цих інтервалів, з боку відкосу в торцевих сторонах опорних плит 2 встановлюються контрфорсні плити 4 3 протилежної, від них, сторони опорних плит 2 встановлюються лицеві плити 3 Плити 3 і 4 нахиляють одні до одних і з'єднують їх між собою в верхній частині, а з опорними плитами в нижній частині зв'язками 5, з утворенням цілосної жорсткої каркасної і порожнинної конструкції, фіг 1, 2, трикутного обрису, фіг 3, 4 Після засипки стінки з сторони відкосу ґрунтовим матеріалом, опорні плити 2 пригружаються і заанкеровуються в ВІДКІС, як і в аналогічних конструкціях підпірних стінок Грунт засипки, який загружений в інтервалах між опорними плитами 2 під контрфорсні плити 4 і з'єднаний з поверхнею грунту підошви стінки створює собою по и довжині протизсувні призми, котрі мають на контакті з цією поверхнею підвищену шорсткість, чим збільшується СТІЙКІСТЬ підпірної стінки до горизонтальних зрушень и грунтом захищаючого відкосу 1 Внаслідок того, що контрфорсні плити нахилені над цими призмами, в випадку подальшого горизонтального просування стінки, ці плити притискують призми до грунту підошви, що ВІДПОВІДНО додатково підвищує статичну СТІЙКІСТЬ конструкції і її протизсувну спроможність в цілому Одночасно з цим, нахилені від відкосу контрфорсні плити, котрі пригружені зверху його грунтом і складають з опорними і лицевими плитами жорстку трьохгранну конструкцію, додатково через опорні плити притискують підпірну стінку до и основи і різко зменшують собою, через зміну вектора навантаження на них з горизонтального на косий, перпендикулярний до поверхні цих плит, ймовірність її перевертання Внаслідок того, що контфорсні плити по своїй ширині перекривають лицеві плити від навантаження на них грунту відкосу, виключаючи їх від тиску на них зсувних порід і перерозприділяючи його на себе, забезпечується зміщення всього центру навантаження на стінку в сторону відкосу, що в кінцевому результаті підвищує протидеформаційну властивість всієї системи захисту З ціллю зменшення матеріалоємності констру кція та розширення сфер її використання, між лицевими плитами 3 влаштовані наскрізні отвори, котрі розташовані під контрфорсними плитами 4 і загружаються під ці плити екрануючим матеріалом 6 , фіг 5, 6 Таке облаштування підпірної стінки доцільно виконувати для захисту ВІДКОСІВ складених з підвищено обводнених грунтів, при закріпленні берегових ВІДКОСІВ річок і водоймищ, для яких характерні значні коливання рівнів горизонтів вод, а також при кріпленні ВІДКОСІВ на об'єктах благоустрою При застосуванні вищевказаної конструкції підпірної стінки при підвищено обводнених грунтах ВІДКОСІВ, а також при берегових кріпленнях забезпечується потужний дренаж через екрануючі елементи 6 виходячих з відкосу ґрунтових вод, з одночасним захистом цих елементів від розрушення, нахиленими над ними контрфорсними плитами 4 Окрім цього, екрануючі елементи, які влаштовуються під контрфорсними плитами в виді крокової, по довжині стінки, кам'яної відсипки, дозволяють різко збільшити протизсувну властивість всієї конструкції стінки, з однієї сторони, за рахунок збільшення шорсткості самої відсипки на контакті її з поверхнею підошви відкосу, а з другої сторони, при горизонтальних зміщеннях стінки, за рахунок вдавлювання цієї відсипки нахиленою над нею контрфорсною плитою в підошву стінки і додаткового заанкерення її в основі В випадку кріплення такою стінкою берегових ВІДКОСІВ річок в передпрських і гірських районах, облаштування екрануючих елементів із наявного місцевого матеріалу, наприклад крупного каменю, дозволяє не тільки суттєво зменшити вартість такої споруди, але і значно підвищити и захисну здатність внаслідок того, що виходячи назовні через отвори між лицевими плитами частини крупнокам'яної відстпки створюють вздовж такої стінки поверхню підвищеної и шорсткості, ВІДПОВІДНО зменшуючи тим самим швидкісну здатність проходячого повз неї потоку і його розрушаючу властивість При використанні стінки для цілей благоустрію досягається, з однієї сторони, покращення ландшафту природними складовими, наприклад, каменем, який виходить назовні через отвори між лицевими плитами, а з другої сторони, досягається можливість заповнення відкритої поверхні екрануючих елементів родючим ґрунтовим матеріалом з висівом на ньому трав, посадкою квітникової або деревокущової рослинності, ВІДПОВІДНО збагачуючи цим самим навколишнє середовище і екологічний фон Для захисту і кріплення ВІДКОСІВ З значним перепадом їх рівнів, підпірну систему облаштовують із розташуванням по висоті цього відкосу декількох рядів стінок, фіг 7, яку при необхідності зміцнюють додатково з сторони відкосу жорсткими опорними елементами 7, фіг 8 Окрім цього, для умов захисту ВІДКОСІВ, які складені з підвищено рухомих і нестійких грунтів, стінки по висоті відкосу встановлені з зміщенням кожнього вищерозташованого їх ряду в сторону цього відкосу і утворенням між цими рядами полиць відкосу, фіг 9, причому в самих полицях можуть влаштовуватись плити, які одночасно і захищаоть від розрушення полиці, наприклад, від природних факторів, і являють собою 5 47224 фіксаторні елементами між окремими рядами, хисту покращуючи тим самим СТІЙКІСТЬ ВСІЄЇ системи за ФІг1 ФІГ 5 Фіг.2 ФІГ.8 Фіг.7 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
