Рекламно-інформаційний стенд з пристроєм для утворення піни

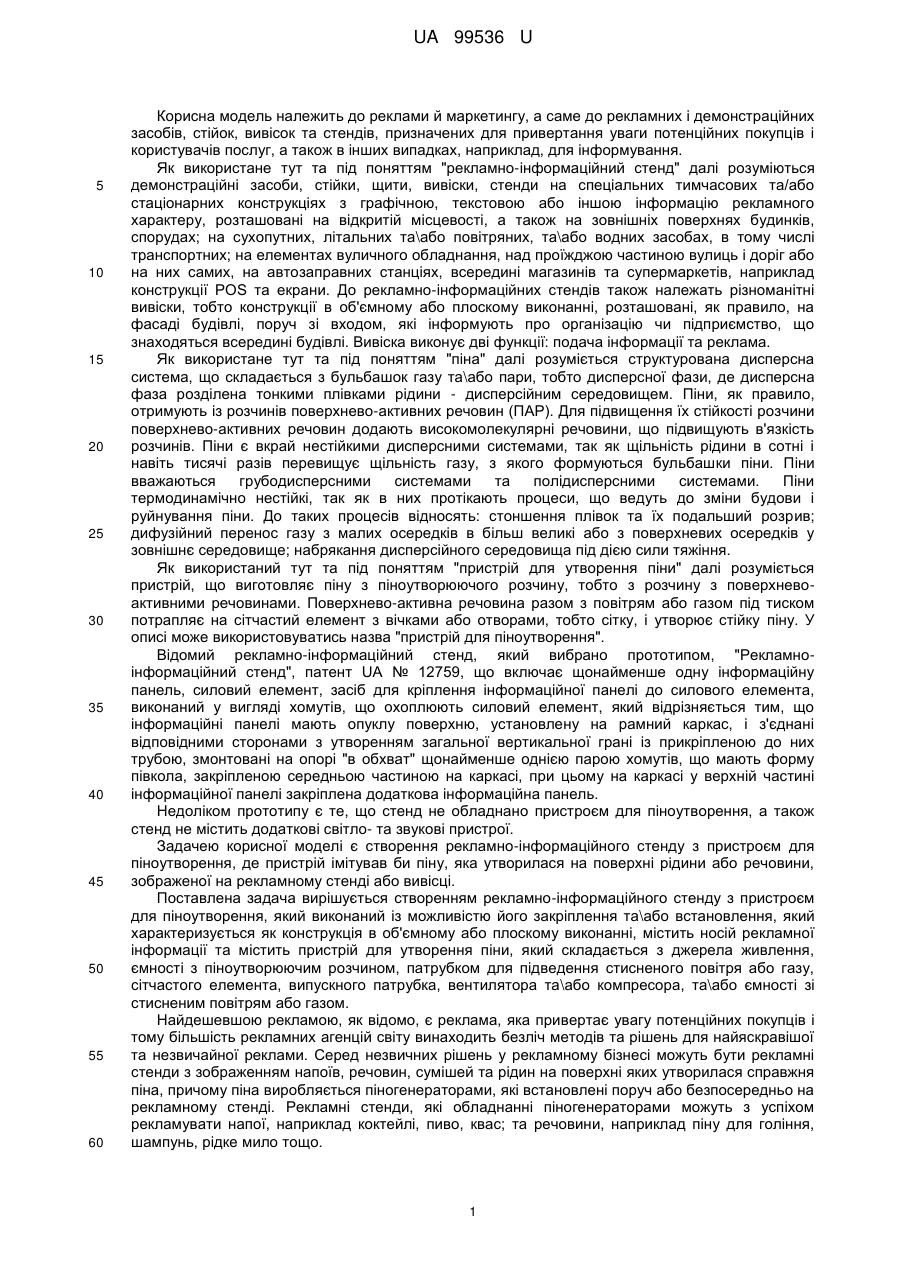

Реферат: UA 99536 U UA 99536 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до реклами й маркетингу, а саме до рекламних і демонстраційних засобів, стійок, вивісок та стендів, призначених для привертання уваги потенційних покупців і користувачів послуг, а також в інших випадках, наприклад, для інформування. Як використане тут та під поняттям "рекламно-інформаційний стенд" далі розуміються демонстраційні засоби, стійки, щити, вивіски, стенди на спеціальних тимчасових та/або стаціонарних конструкціях з графічною, текстовою або іншою інформацію рекламного характеру, розташовані на відкритій місцевості, а також на зовнішніх поверхнях будинків, спорудах; на сухопутних, літальних та\або повітряних, та\або водних засобах, в тому числі транспортних; на елементах вуличного обладнання, над проїжджою частиною вулиць і доріг або на них самих, на автозаправних станціях, всередині магазинів та супермаркетів, наприклад конструкції POS та екрани. До рекламно-інформаційних стендів також належать різноманітні вивіски, тобто конструкції в об'ємному або плоскому виконанні, розташовані, як правило, на фасаді будівлі, поруч зі входом, які інформують про організацію чи підприємство, що знаходяться всередині будівлі. Вивіска виконує дві функції: подача інформації та реклама. Як використане тут та під поняттям "піна" далі розуміється структурована дисперсна система, що складається з бульбашок газу та\або пари, тобто дисперсної фази, де дисперсна фаза розділена тонкими плівками рідини - дисперсійним середовищем. Піни, як правило, отримують із розчинів поверхнево-активних речовин (ПАР). Для підвищення їх стійкості розчини поверхнево-активних речовин додають високомолекулярні речовини, що підвищують в'язкість розчинів. Піни є вкрай нестійкими дисперсними системами, так як щільність рідини в сотні і навіть тисячі разів перевищує щільність газу, з якого формуються бульбашки піни. Піни вважаються грубодисперсними системами та полідисперсними системами. Піни термодинамічно нестійкі, так як в них протікають процеси, що ведуть до зміни будови і руйнування піни. До таких процесів відносять: стоншення плівок та їх подальший розрив; дифузійний перенос газу з малих осередків в більш великі або з поверхневих осередків у зовнішнє середовище; набрякання дисперсійного середовища під дією сили тяжіння. Як використаний тут та під поняттям "пристрій для утворення піни" далі розуміється пристрій, що виготовляє піну з піноутворюючого розчину, тобто з розчину з поверхневоактивними речовинами. Поверхнево-активна речовина разом з повітрям або газом під тиском потрапляє на сітчастий елемент з вічками або отворами, тобто сітку, і утворює стійку піну. У описі може використовуватись назва "пристрій для піноутворення". Відомий рекламно-інформаційний стенд, який вибрано прототипом, "Рекламноінформаційний стенд", патент UA № 12759, що включає щонайменше одну інформаційну панель, силовий елемент, засіб для кріплення інформаційної панелі до силового елемента, виконаний у вигляді хомутів, що охоплюють силовий елемент, який відрізняється тим, що інформаційні панелі мають опуклу поверхню, установлену на рамний каркас, і з'єднані відповідними сторонами з утворенням загальної вертикальної грані із прикріпленою до них трубою, змонтовані на опорі "в обхват" щонайменше однією парою хомутів, що мають форму півкола, закріпленою середньою частиною на каркасі, при цьому на каркасі у верхній частині інформаційної панелі закріплена додаткова інформаційна панель. Недоліком прототипу є те, що стенд не обладнано пристроєм для піноутворення, а також стенд не містить додаткові світло- та звукові пристрої. Задачею корисної моделі є створення рекламно-інформаційного стенду з пристроєм для піноутворення, де пристрій імітував би піну, яка утворилася на поверхні рідини або речовини, зображеної на рекламному стенді або вивісці. Поставлена задача вирішується створенням рекламно-інформаційного стенду з пристроєм для піноутворення, який виконаний із можливістю його закріплення та\або встановлення, який характеризується як конструкція в об'ємному або плоскому виконанні, містить носій рекламної інформації та містить пристрій для утворення піни, який складається з джерела живлення, ємності з піноутворюючим розчином, патрубком для підведення стисненого повітря або газу, сітчастого елемента, випускного патрубка, вентилятора та\або компресора, та\або ємності зі стисненим повітрям або газом. Найдешевшою рекламою, як відомо, є реклама, яка привертає увагу потенційних покупців і тому більшість рекламних агенцій світу винаходить безліч методів та рішень для найяскравішої та незвичайної реклами. Серед незвичних рішень у рекламному бізнесі можуть бути рекламні стенди з зображенням напоїв, речовин, сумішей та рідин на поверхні яких утворилася справжня піна, причому піна виробляється піногенераторами, які встановлені поруч або безпосередньо на рекламному стенді. Рекламні стенди, які обладнанні піногенераторами можуть з успіхом рекламувати напої, наприклад коктейлі, пиво, квас; та речовини, наприклад піну для гоління, шампунь, рідке мило тощо. 1 UA 99536 U 5 10 15 20 25 30 35 40 45 50 55 60 Рекламно-інформаційний стенд з пристроєм для піноутворення може бути виконаний із можливістю його закріплення та\або встановлення: на магнітах, на хомутах, на опорах тощо. Рекламно-інформаційний стенд може бути виконаний як конструкція в об'ємному або плоскому виконанні, тобто може повторювати будь-яку геометричну фігуру, наприклад циліндр, призму, піраміду або фантазійну фігуру, наприклад, кружку, стакан, тощо. Рекламно-інформаційний стенд може містити носії рекламної інформації, виконані у вигляді рекламних щитів, листів, об'ємних фігур, тощо. Пристрій для утворення піни може містити корпус, тобто ємність з піноутворюючим розчином та патрубком для підведення стисненого повітря або газу, сітку або сітчастий елемент і розпилювач, тобто випускний патрубок, а також, в залежності від типу, пристрій для піноутворення може комплектуватись вентилятором, компресором або ємністю зі стисненим повітрям або газом, де поверхнево-активна речовина разом з повітрям з компресора або ємності з газом під тиском потрапляє на сітку, тобто сітчастий елемент і утворює стійку піну. Вентиляторами, тобто пристроями для переміщення газу зі ступенем стиснення менше 1,15 або різницею тисків на виході і вході не більше 15 кПа, можуть бути осьові тобто аксіальні; відцентрові, тобто радіальні; діаметральні, тобто тангенціальні; безлопатеві вентилятори тощо. Компресорами, тобто пристроями для стискування повітря або іншого газу до надлишкового тиску не нижче 0,2 МПа, компресії і переміщення газів під тиском, можуть бути поршневі, спіральні, гвинтові компресори тощо. Ємності, тобто балони, з газом або стисненим повітрям можуть мати одну або дві горловини для установки вентилів, фланців або штуцерів та призначені для транспортування, зберігання і використання стиснених, зріджених або розчинених під тиском газів. Ємності з газом або стисненим повітрям можуть бути виготовлені з 2 гуми або прогумованої тканини (під атмосферним тиском) або зі сталі (під тиском до 100 Мн/м 2 (1000 кгс/см ). Сітчастим елементом, тобто елементом з чарунками або вічками, або отворами можуть бути: сітка з полімерного або сталевого дроту, пористий елемент з полімеру, наприклад звичайна мочалка; тканина або кілька шарів тканини, будь-яке спресоване волокно, багато разів зігнутий гнучкий шнур з полімеру, клубок дроту тощо. Розмір отворів або чарунок у сітчастому елементі може бути приблизно від 0,001 мм до 0,9 мм або навіть більше. Пристрій для піноутворення може бути виконаний з можливістю виготовлення від 0,00001 до 30 кубічних метрів піни на годину, шляхом встановлення більш продуктивного обладнання, тобто вентиляторів, компресорів або балонів з газом або повітрям, що цілком достатньо, щоб відтворити та імітувати піну над кухлем з квасом або бурхливий потік шампанського з пляшки. Розмір, тобто діаметр, бульбашок піни може становити від близько 1 мм до 8 см. Пристрій для утворення піни може містити програмний контролер та\або таймер для вмикання\вимикання пристрою - це допоможе зробити роботу пристрою для піноутворення запрограмованим та полегшити роботу. Пристрій для утворення піни може кріпитись до рекламно-інформаційного стенду за допомогою сварки, магнітів, хомутів, болтів тощо та міститись на передній, тобто лицьовій частині рекламно-інформаційного стенду, на задній частині, зверху, знизу, збоку, окремо від рекламно-інформаційного стенду, наприклад на опорі, кронштейні або на автомобілі, що знаходиться поблизу. Постачання енергії для пристрою для піноутворення, тобто джерело живлення, може бути від акумуляторів 12-24 В або стаціонарне 110-220 В - від електроживлення рекламно-інформаційного стенду. Рекламно-інформаційний стенд може бути додатково оснащений внутрішніми та\або зовнішніми елементами підсвічування та\або освітленням та\або відеоекраном. За допомогою елементів освітлення, які можуть бути світлодіодними, лампами розжарювання, люмінесцентними, тощо, можливо створити ефекти, наприклад багаття, мангалу та інших пристроїв, які використовують згоряння твердого палива, а відеоекран зможе доповнити картину. Також рекламно-інформаційний стенд може бути додатково обладнаний звуковідтворюючими пристроями та\або програмним звуковим контролером, які дозволять відтворювати звуки та зробити рекламно-інформаційний стенд більш інформативним та цікавим, відтворюючи мову, музику, звуки водоспаду або щебетання птахів тощо. Рекламно-інформативний стенд може бути додатково обладнаний ароматичним диспенсером, тобто джерелом запахів. Ароматичний диспенсер може бути у вигляді розпилювачів, крапельниць, вентиляторів, вузлів для випуску стисненого ароматного газу, елементів для установки джерел запаху. Диспенсер може бути розташовано безпосередньо на стенді для об'єднання зорової, звукової та запахової інформації впливу в єдиний рекламний візуально-звуко-запаховий об'єкт. Вмикатись усі вищевказані пристрої можуть при допомозі вимикача або за допомогою датчиків руху та датчиків світла, якщо рекламно-інформаційний стенд буде додатково обладнаний датчиком руху та\або датчиком світла. 2 UA 99536 U 5 10 15 20 25 30 35 Рекламно-інформаційний стенд з пристроєм для утворення піни може бути додатково обладнаний карманом та\або ємністю та\або полімерним шаром, де карман або ємність можуть містити рідину, наприклад воду, водно-спиртову суміш, тощо, а полімерний шар може імітувати поверхню, наприклад столового посуду та містити зображення. Карман або ємність з рідиною на рекламно-інформаційному стенді можуть бути виконано знімними, що полегшить роботу зі стендом та встановлюватись за допомогою магнітів, хомутів, клею тощо. Карман або ємність з рідиною можуть виготовлятись із звичайного пластику або термостійкого пластику. Рекламноінформаційний стенд з пристроєм для утворення піни може бути додатково обладнано пристроєм для утворення мильних бульбашок - це допоможе створити більш реалістичну картину при відтворенні, наприклад бурхливого водоспаду. Пристрій для утворення мильних бульбашок - це пристрої для видуву тонкої багатошарової плівки мильної води, наповненої повітрям, паром, димом або газом, зазвичай у вигляді сфери з переливчастою поверхнею. Пристрої для утворення мильних бульбашок, або генератори мильних бульбашок, утворюють мильні бульбашки завдяки потокам повітря, диму або газу, що надходить з машини, підводить мильний розчин до спеціальних трафаретів, з яких виходять мильні бульбашки. Генератори можуть бути обладнані датчиками часу та іншими приладами, мати декілька вентиляторів та змінні трафарети, що рухаються, та виробляти понад 15 тисяч бульбашок в хвилину. Також особливо помітною піна буде в ночі, якщо вона буде люмінесціюючою. Для цього рекламно-інформаційний стенд з пристроєм для утворення піни може бути додатково обладнаний джерелом світла, джерелом збудження люмінофору або іонізатором газу або газової суміші, або дозатором подачі хімічних речовин, наприклад, як вказано в Патенті № RU 2391128, "Пристрій і склад для отримання люмінесцуючих мильних бульбашок". Для отримання люмінесціюючої піни використовуються розчин ПАР, який додатково містить люмінофори у об'ємній кількості не менше 25 %, або люмінесціюючий інертний газ, або хімічні речовини, при хімічній реакції яких виникає хемілюмінесценція. Люмінофори або їх суміші вибираються, виходячи з необхідних властивостей готової піни, тобто кольору, тривалістю світіння, тощо. Так, наприклад, для жовто-зеленої флуоресценції, що досягається при опроміненні UF лампою з довжиною хвилі від 10 до 400 нанометрів, необхідно 2 частини поверхнево-активних речовин, 8 частин дистильованої води, 4 частини гліцерину, 1 частина цукрового сиропу, 4 частини розчину флуоресцеїну, а для отримання червоно-рожевої флуоресценції, відповідно, 4 частини розчину еозину. Колір світіння люмінесцентної піни, яка наповнюються іонізованим інертним газом, залежить від складу газу або газової суміші. Так, наприклад, люмінесценція піни, яка наповнюється неоном, буде червоного кольору, гелієм жовтого, аргону - синього кольору. В пристрої застосовується дозатор для роздільної подачі хімічних речовин, а при люмінесценції піни за допомогою люмінесцюючого інертного газу застосовується іонізатор. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Рекламно-інформаційний стенд з пристроєм для утворення піни, що являє собою конструкцію в об'ємному або плоскому виконанні, виконаний із можливістю його закріплення та\або встановлення, містить носій рекламної інформації, який відрізняється тим, що містить пристрій для утворення піни, який складається з джерела живлення, ємності з піноутворюючим розчином, патрубка для підведення повітря або газу, сітчастого елемента, випускного патрубка, вентилятора та\або компресора, та\або ємності зі стисненим повітрям або газом. 2. Рекламно-інформаційний стенд за п. 1, який відрізняється тим, що пристрій для утворення піни виконаний з можливістю виготовлення від 0,00001 до 30 кубічних метрів піни на годину. 3. Рекламно-інформаційний стенд за пп. 1 і 2, який відрізняється тим, що додатково обладнаний пристроєм для утворення мильних бульбашок. 4. Рекламно-інформаційний стенд за пп. 1-3, який відрізняється тим, що додатково оснащений внутрішніми та\або зовнішніми елементами підсвічування та\або освітлення та\або відеоекраном, та\або звуковідтворюючими пристроями, та\або програмним звуковим контролером, та\або ароматичним диспансером, та\або пристроєм поширення запахів, та\або датчиком руху, та\або датчиком світла. 5. Рекламно-інформаційний стенд за пп. 1-4, який відрізняється тим, що пристрій для утворення піни містить контролер та\або таймер для вмикання\вимикання. 6. Рекламно-інформаційний стенд за пп. 1-5, який відрізняється тим, що додатково обладнаний карманом та\або ємністю, та\або полімерним шаром. 3 UA 99536 U 5 10 7. Рекламно-інформаційний стенд за п. 6, який відрізняється тим, що карман та\або ємність, та\або полімерний шар виконано знімними. 8. Рекламно-інформаційний стенд за пп. 1-7, який відрізняється тим, що виконаний з можливістю отримання люмінесціюючої піни, містить хімічні речовини або розчин, або інертний газ та додатково обладнаний джерелом світла, джерелом збудження люмінофору або іонізатором газу, або газової суміші, або дозатором подачі хімічних речовин. 9. Рекламно-інформаційний стенд за п. 8, який відрізняється тим, що для отримання люмінесціюючої піни використовують розчин, що містить люмінофори у об'ємній кількості не менше 25 %, або люмінесціюючий інертний газ, або хімічні речовини, при хімічній реакції яких виникає хемілюмінесценція. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
