Рекламно-інформаційний стенд з пристроєм для демонстрації електричного розряду

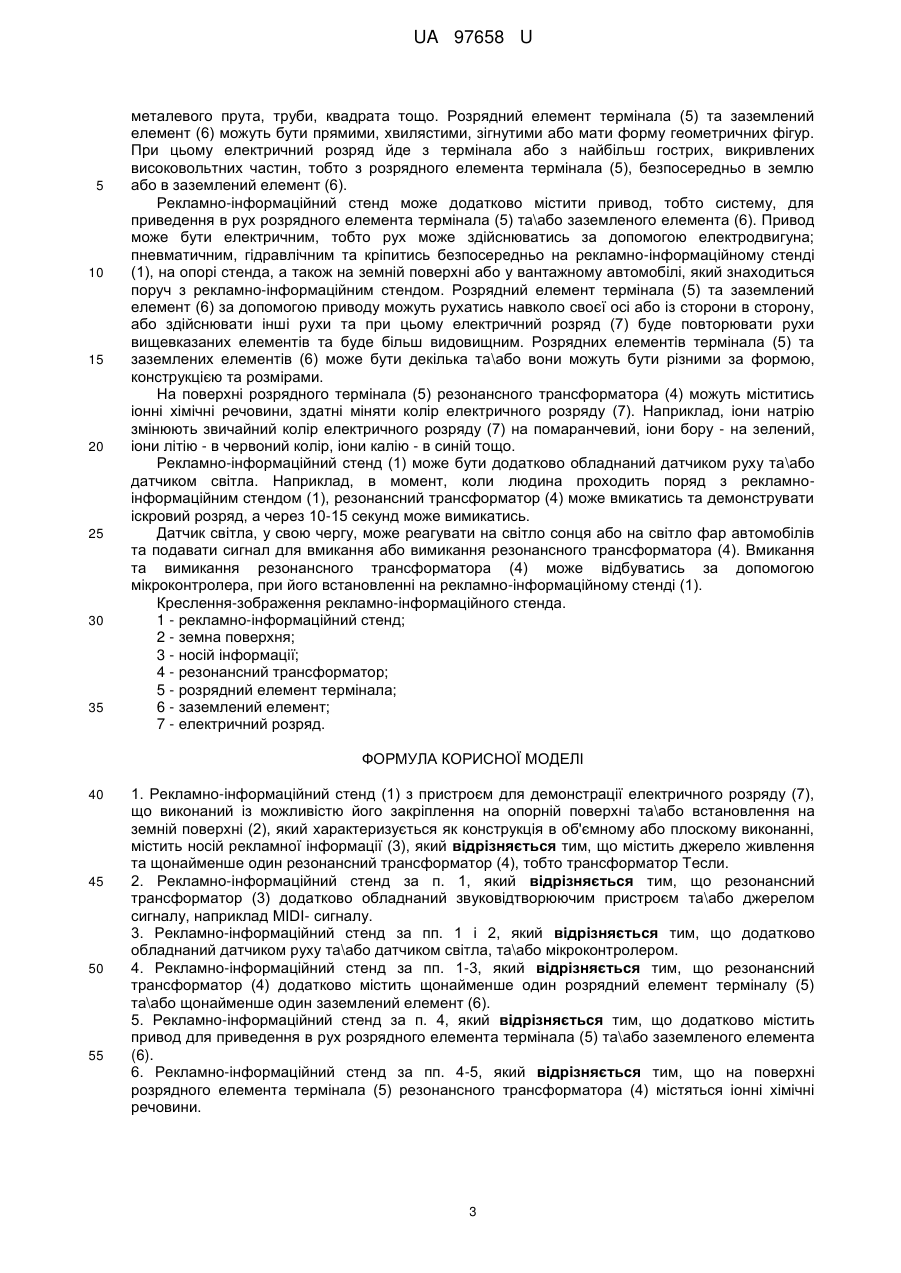

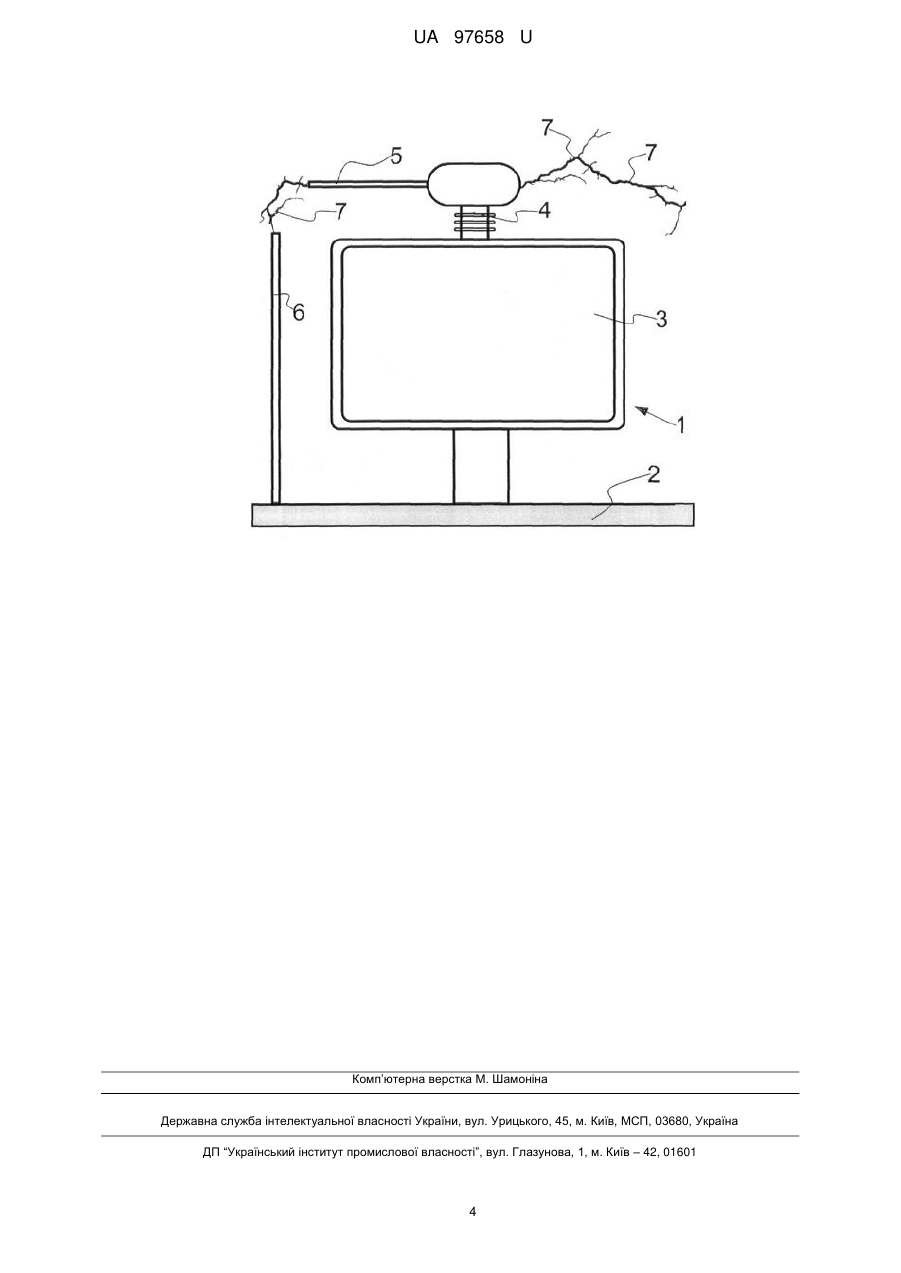

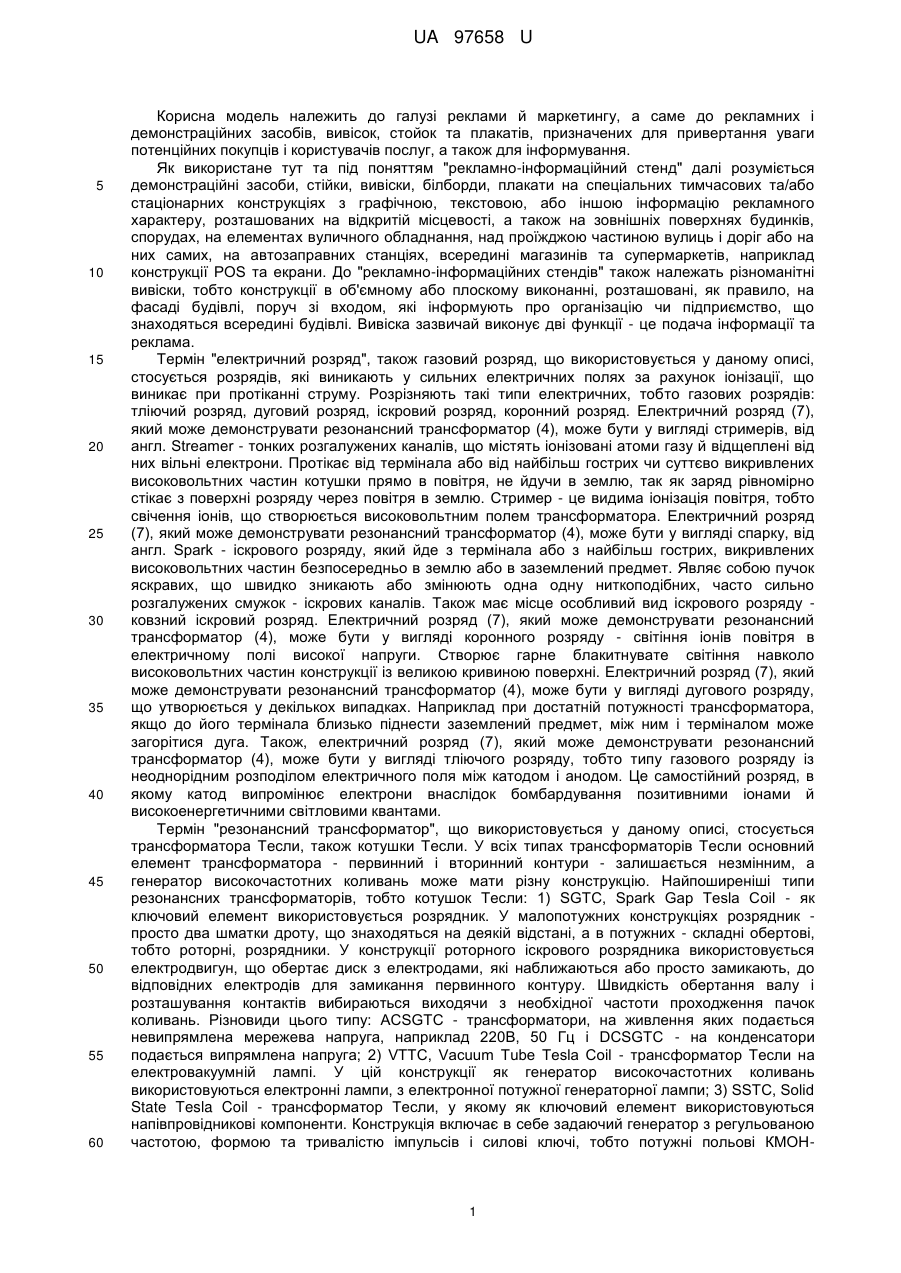

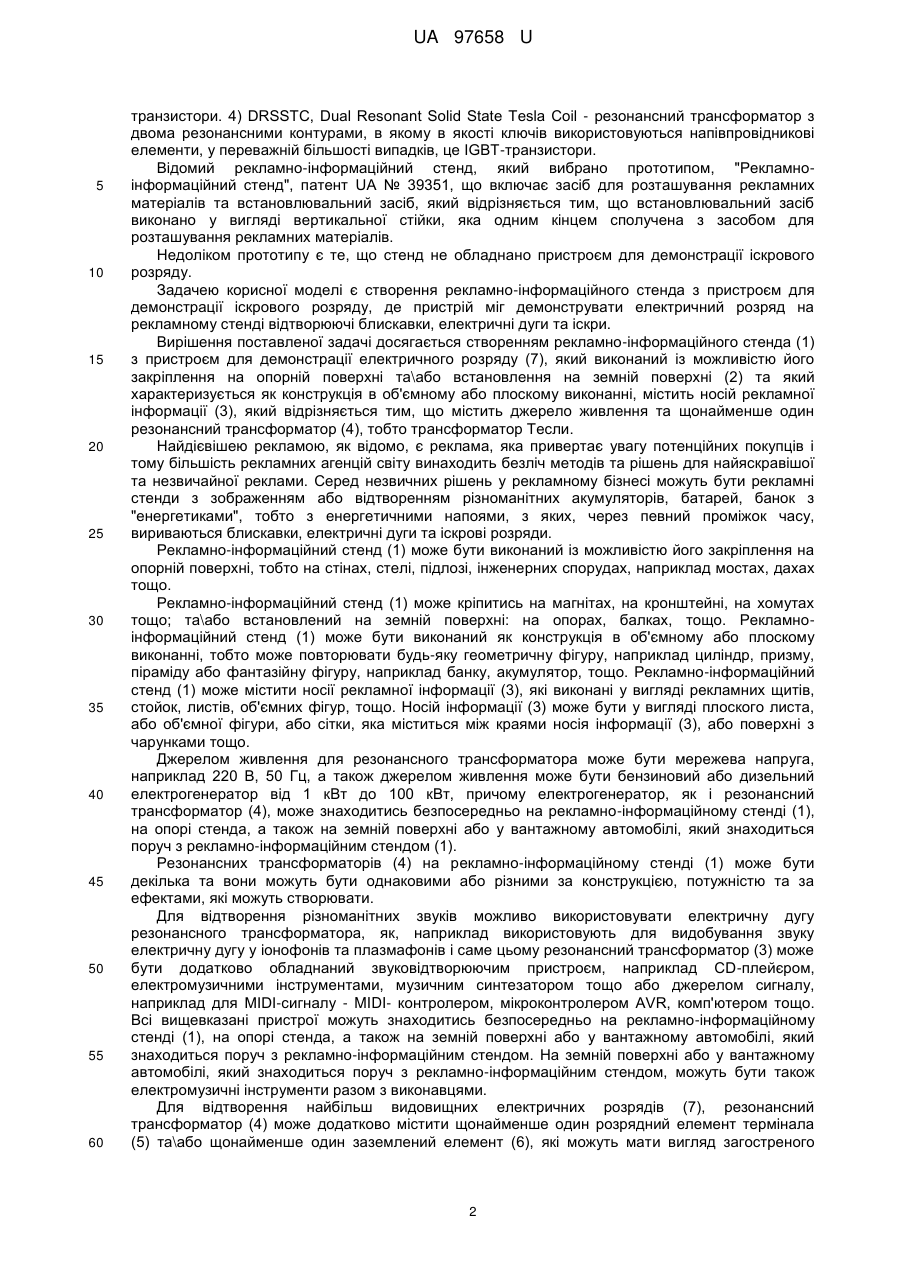

Реферат: UA 97658 U UA 97658 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі реклами й маркетингу, а саме до рекламних і демонстраційних засобів, вивісок, стойок та плакатів, призначених для привертання уваги потенційних покупців і користувачів послуг, а також для інформування. Як використане тут та під поняттям "рекламно-інформаційний стенд" далі розуміється демонстраційні засоби, стійки, вивіски, білборди, плакати на спеціальних тимчасових та/або стаціонарних конструкціях з графічною, текстовою, або іншою інформацію рекламного характеру, розташованих на відкритій місцевості, а також на зовнішніх поверхнях будинків, спорудах, на елементах вуличного обладнання, над проїжджою частиною вулиць і доріг або на них самих, на автозаправних станціях, всередині магазинів та супермаркетів, наприклад конструкції POS та екрани. До "рекламно-інформаційних стендів" також належать різноманітні вивіски, тобто конструкції в об'ємному або плоскому виконанні, розташовані, як правило, на фасаді будівлі, поруч зі входом, які інформують про організацію чи підприємство, що знаходяться всередині будівлі. Вивіска зазвичай виконує дві функції - це подача інформації та реклама. Термін "електричний розряд", також газовий розряд, що використовується у даному описі, стосується розрядів, які виникають у сильних електричних полях за рахунок іонізації, що виникає при протіканні струму. Розрізняють такі типи електричних, тобто газових розрядів: тліючий розряд, дуговий розряд, іскровий розряд, коронний розряд. Електричний розряд (7), який може демонструвати резонансний трансформатор (4), може бути у вигляді стримерів, від англ. Streamer - тонких розгалужених каналів, що містять іонізовані атоми газу й відщеплені від них вільні електрони. Протікає від термінала або від найбільш гострих чи суттєво викривлених високовольтних частин котушки прямо в повітря, не йдучи в землю, так як заряд рівномірно стікає з поверхні розряду через повітря в землю. Стример - це видима іонізація повітря, тобто свічення іонів, що створюється високовольтним полем трансформатора. Електричний розряд (7), який може демонструвати резонансний трансформатор (4), може бути у вигляді спарку, від англ. Spark - іскрового розряду, який йде з термінала або з найбільш гострих, викривлених високовольтних частин безпосередньо в землю або в заземлений предмет. Являє собою пучок яскравих, що швидко зникають або змінюють одна одну ниткоподібних, часто сильно розгалужених смужок - іскрових каналів. Також має місце особливий вид іскрового розряду ковзний іскровий розряд. Електричний розряд (7), який може демонструвати резонансний трансформатор (4), може бути у вигляді коронного розряду - світіння іонів повітря в електричному полі високої напруги. Створює гарне блакитнувате світіння навколо високовольтних частин конструкції із великою кривиною поверхні. Електричний розряд (7), який може демонструвати резонансний трансформатор (4), може бути у вигляді дугового розряду, що утворюється у декількох випадках. Наприклад при достатній потужності трансформатора, якщо до його термінала близько піднести заземлений предмет, між ним і терміналом може загорітися дуга. Також, електричний розряд (7), який може демонструвати резонансний трансформатор (4), може бути у вигляді тліючого розряду, тобто типу газового розряду із неоднорідним розподілом електричного поля між катодом і анодом. Це самостійний розряд, в якому катод випромінює електрони внаслідок бомбардування позитивними іонами й високоенергетичними світловими квантами. Термін "резонансний трансформатор", що використовується у даному описі, стосується трансформатора Тесли, також котушки Тесли. У всіх типах трансформаторів Тесли основний елемент трансформатора - первинний і вторинний контури - залишається незмінним, а генератор високочастотних коливань може мати різну конструкцію. Найпоширеніші типи резонансних трансформаторів, тобто котушок Тесли: 1) SGTC, Spark Gap Tesla Coil - як ключовий елемент використовується розрядник. У малопотужних конструкціях розрядник просто два шматки дроту, що знаходяться на деякій відстані, а в потужних - складні обертові, тобто роторні, розрядники. У конструкції роторного іскрового розрядника використовується електродвигун, що обертає диск з електродами, які наближаються або просто замикають, до відповідних електродів для замикання первинного контуру. Швидкість обертання валу і розташування контактів вибираються виходячи з необхідної частоти проходження пачок коливань. Різновиди цьоготипу: ACSGTC - трансформатори, на живлення яких подається невипрямлена мережева напруга, наприклад 220В, 50 Гц і DCSGTC - на конденсатори подається випрямлена напруга; 2) VTTC, Vacuum Tube Tesla Coil - трансформатор Тесли на електровакуумній лампі. У цій конструкції як генератор високочастотних коливань використовуються електронні лампи, з електронної потужної генераторної лампи; 3) SSTC, Solid State Tesla Coil - трансформатор Тесли, у якому як ключовий елемент використовуються напівпровідникові компоненти. Конструкція включає в себе задаючий генератор з регульованою частотою, формою та тривалістю імпульсів і силові ключі, тобто потужні польові КМОН 1 UA 97658 U 5 10 15 20 25 30 35 40 45 50 55 60 транзистори. 4) DRSSTC, Dual Resonant Solid State Tesla Coil - резонансний трансформатор з двома резонансними контурами, в якому в якості ключів використовуються напівпровідникові елементи, у переважній більшості випадків, це IGBT-транзистори. Відомий рекламно-інформаційний стенд, який вибрано прототипом, "Рекламноінформаційний стенд", патент UA № 39351, що включає засіб для розташування рекламних матеріалів та встановлювальний засіб, який відрізняється тим, що встановлювальний засіб виконано у вигляді вертикальної стійки, яка одним кінцем сполучена з засобом для розташування рекламних матеріалів. Недоліком прототипу є те, що стенд не обладнано пристроєм для демонстрації іскрового розряду. Задачею корисної моделі є створення рекламно-інформаційного стенда з пристроєм для демонстрації іскрового розряду, де пристрій міг демонструвати електричний розряд на рекламному стенді відтворюючі блискавки, електричні дуги та іскри. Вирішення поставленої задачі досягається створенням рекламно-інформаційного стенда (1) з пристроєм для демонстрації електричного розряду (7), який виконаний із можливістю його закріплення на опорній поверхні та\або встановлення на земній поверхні (2) та який характеризується як конструкція в об'ємному або плоскому виконанні, містить носій рекламної інформації (3), який відрізняється тим, що містить джерело живлення та щонайменше один резонансний трансформатор (4), тобто трансформатор Тесли. Найдієвішею рекламою, як відомо, є реклама, яка привертає увагу потенційних покупців і тому більшість рекламних агенцій світу винаходить безліч методів та рішень для найяскравішої та незвичайної реклами. Серед незвичних рішень у рекламному бізнесі можуть бути рекламні стенди з зображенням або відтворенням різноманітних акумуляторів, батарей, банок з "енергетиками", тобто з енергетичними напоями, з яких, через певний проміжок часу, вириваються блискавки, електричні дуги та іскрові розряди. Рекламно-інформаційний стенд (1) може бути виконаний із можливістю його закріплення на опорній поверхні, тобто на стінах, стелі, підлозі, інженерних спорудах, наприклад мостах, дахах тощо. Рекламно-інформаційний стенд (1) може кріпитись на магнітах, на кронштейні, на хомутах тощо; та\або встановлений на земній поверхні: на опорах, балках, тощо. Рекламноінформаційний стенд (1) може бути виконаний як конструкція в об'ємному або плоскому виконанні, тобто може повторювати будь-яку геометричну фігуру, наприклад циліндр, призму, піраміду або фантазійну фігуру, наприклад банку, акумулятор, тощо. Рекламно-інформаційний стенд (1) може містити носії рекламної інформації (3), які виконані у вигляді рекламних щитів, стойок, листів, об'ємних фігур, тощо. Носій інформації (3) може бути у вигляді плоского листа, або об'ємної фігури, або сітки, яка міститься між краями носія інформації (3), або поверхні з чарунками тощо. Джерелом живлення для резонансного трансформатора може бути мережева напруга, наприклад 220 В, 50 Гц, а також джерелом живлення може бути бензиновий або дизельний електрогенератор від 1 кВт до 100 кВт, причому електрогенератор, як і резонансний трансформатор (4), може знаходитись безпосередньо на рекламно-інформаційному стенді (1), на опорі стенда, а також на земній поверхні або у вантажному автомобілі, який знаходиться поруч з рекламно-інформаційним стендом (1). Резонансних трансформаторів (4) на рекламно-інформаційному стенді (1) може бути декілька та вони можуть бути однаковими або різними за конструкцією, потужністю та за ефектами, які можуть створювати. Для відтворення різноманітних звуків можливо використовувати електричну дугу резонансного трансформатора, як, наприклад використовують для видобування звуку електричну дугу у іонофонів та плазмафонів і саме цьому резонансний трансформатор (3) може бути додатково обладнаний звуковідтворюючим пристроєм, наприклад CD-плейєром, електромузичними інструментами, музичним синтезатором тощо або джерелом сигналу, наприклад для MIDI-сигналу - MIDI- контролером, мікроконтролером AVR, комп'ютером тощо. Всі вищевказані пристрої можуть знаходитись безпосередньо на рекламно-інформаційному стенді (1), на опорі стенда, а також на земній поверхні або у вантажному автомобілі, який знаходиться поруч з рекламно-інформаційним стендом. На земній поверхні або у вантажному автомобілі, який знаходиться поруч з рекламно-інформаційним стендом, можуть бути також електромузичні інструменти разом з виконавцями. Для відтворення найбільш видовищних електричних розрядів (7), резонансний трансформатор (4) може додатково містити щонайменше один розрядний елемент термінала (5) та\або щонайменше один заземлений елемент (6), які можуть мати вигляд загостреного 2 UA 97658 U 5 10 15 20 25 30 35 металевого прута, труби, квадрата тощо. Розрядний елемент термінала (5) та заземлений елемент (6) можуть бути прямими, хвилястими, зігнутими або мати форму геометричних фігур. При цьому електричний розряд йде з термінала або з найбільш гострих, викривлених високовольтних частин, тобто з розрядного елемента термінала (5), безпосередньо в землю або в заземлений елемент (6). Рекламно-інформаційний стенд може додатково містити привод, тобто систему, для приведення в рух розрядного елемента термінала (5) та\або заземленого елемента (6). Привод може бути електричним, тобто рух може здійснюватись за допомогою електродвигуна; пневматичним, гідравлічним та кріпитись безпосередньо на рекламно-інформаційному стенді (1), на опорі стенда, а також на земній поверхні або у вантажному автомобілі, який знаходиться поруч з рекламно-інформаційним стендом. Розрядний елемент термінала (5) та заземлений елемент (6) за допомогою приводу можуть рухатись навколо своєї осі або із сторони в сторону, або здійснювати інші рухи та при цьому електричний розряд (7) буде повторювати рухи вищевказаних елементів та буде більш видовищним. Розрядних елементів термінала (5) та заземлених елементів (6) може бути декілька та\або вони можуть бути різними за формою, конструкцією та розмірами. На поверхні розрядного термінала (5) резонансного трансформатора (4) можуть міститись іонні хімічні речовини, здатні міняти колір електричного розряду (7). Наприклад, іони натрію змінюють звичайний колір електричного розряду (7) на помаранчевий, іони бору - на зелений, іони літію - в червоний колір, іони калію - в синій тощо. Рекламно-інформаційний стенд (1) може бути додатково обладнаний датчиком руху та\або датчиком світла. Наприклад, в момент, коли людина проходить поряд з рекламноінформаційним стендом (1), резонансний трансформатор (4) може вмикатись та демонструвати іскровий розряд, а через 10-15 секунд може вимикатись. Датчик світла, у свою чергу, може реагувати на світло сонця або на світло фар автомобілів та подавати сигнал для вмикання або вимикання резонансного трансформатора (4). Вмикання та вимикання резонансного трансформатора (4) може відбуватись за допомогою мікроконтролера, при його встановленні на рекламно-інформаційному стенді (1). Креслення-зображення рекламно-інформаційного стенда. 1 - рекламно-інформаційний стенд; 2 - земна поверхня; 3 - носій інформації; 4 - резонансний трансформатор; 5 - розрядний елемент термінала; 6 - заземлений елемент; 7 - електричний розряд. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Рекламно-інформаційний стенд (1) з пристроєм для демонстрації електричного розряду (7), що виконаний із можливістю його закріплення на опорній поверхні та\або встановлення на земній поверхні (2), який характеризується як конструкція в об'ємному або плоскому виконанні, містить носій рекламної інформації (3), який відрізняється тим, що містить джерело живлення та щонайменше один резонансний трансформатор (4), тобто трансформатор Тесли. 2. Рекламно-інформаційний стенд за п. 1, який відрізняється тим, що резонансний трансформатор (3) додатково обладнаний звуковідтворюючим пристроєм та\або джерелом сигналу, наприклад MIDI- сигналу. 3. Рекламно-інформаційний стенд за пп. 1 і 2, який відрізняється тим, що додатково обладнаний датчиком руху та\або датчиком світла, та\або мікроконтролером. 4. Рекламно-інформаційний стенд за пп. 1-3, який відрізняється тим, що резонансний трансформатор (4) додатково містить щонайменше один розрядний елемент терміналу (5) та\або щонайменше один заземлений елемент (6). 5. Рекламно-інформаційний стенд за п. 4, який відрізняється тим, що додатково містить привод для приведення в рух розрядного елемента термінала (5) та\або заземленого елемента (6). 6. Рекламно-інформаційний стенд за пп. 4-5, який відрізняється тим, що на поверхні розрядного елемента термінала (5) резонансного трансформатора (4) містяться іонні хімічні речовини. 3 UA 97658 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
