Ткана еластична стрічка

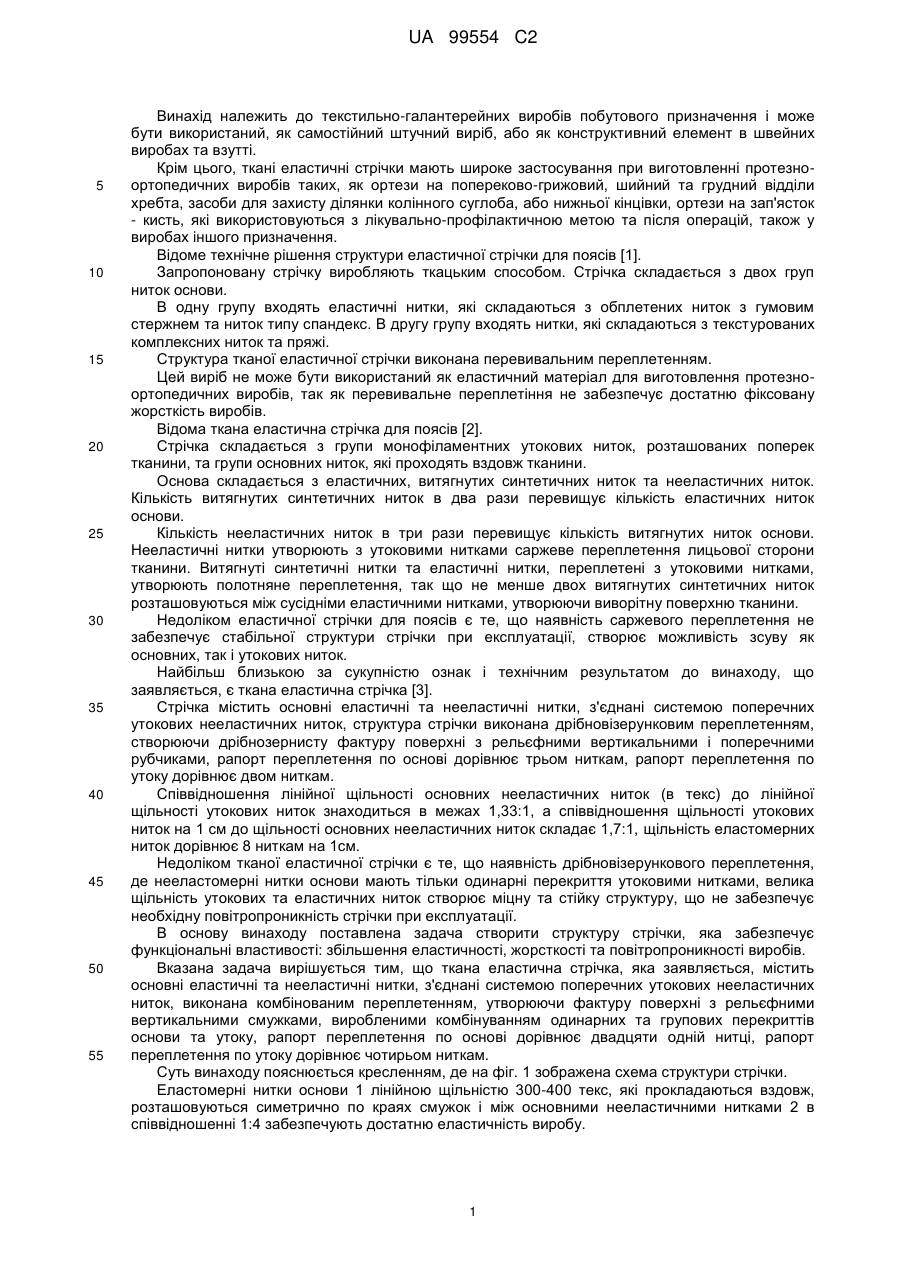

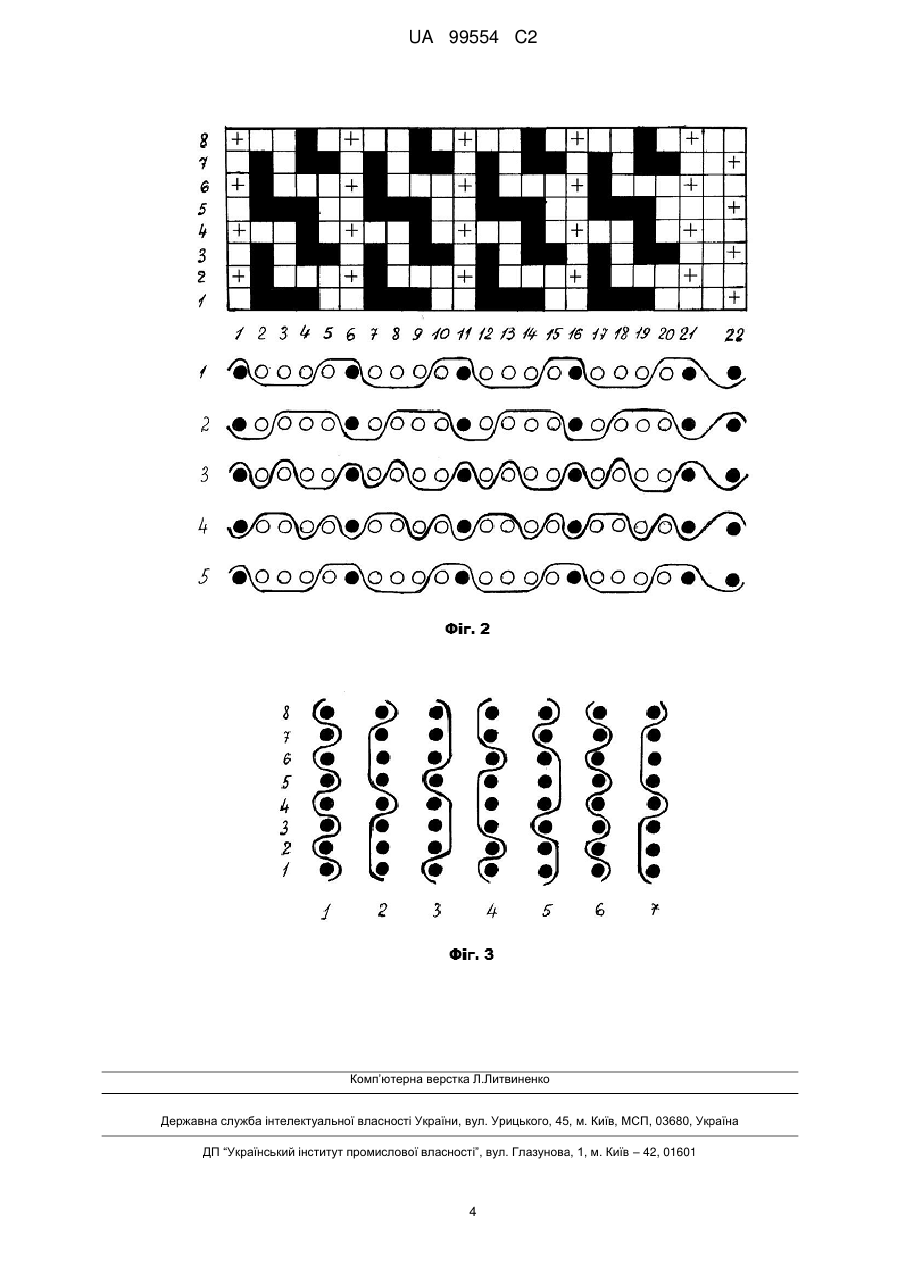

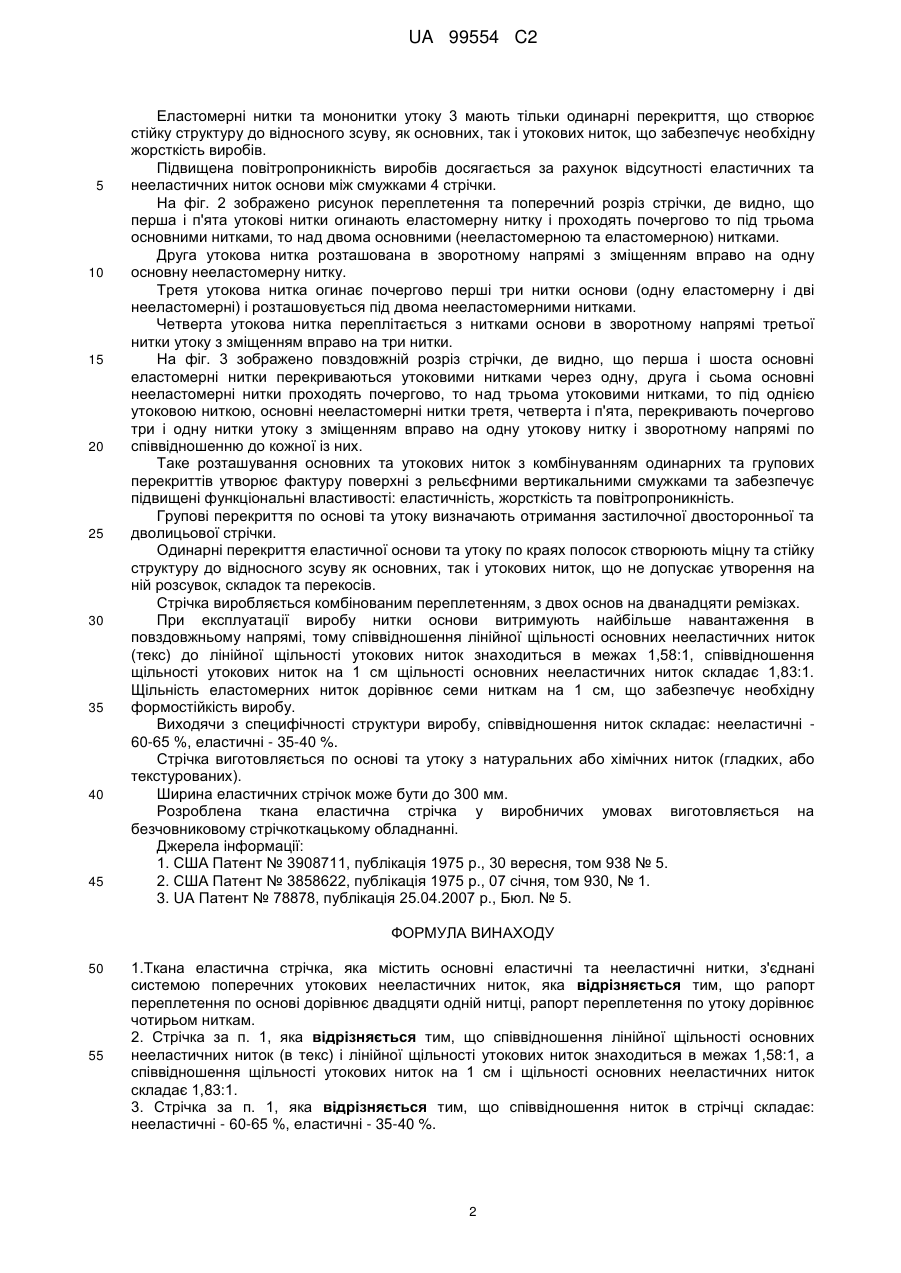

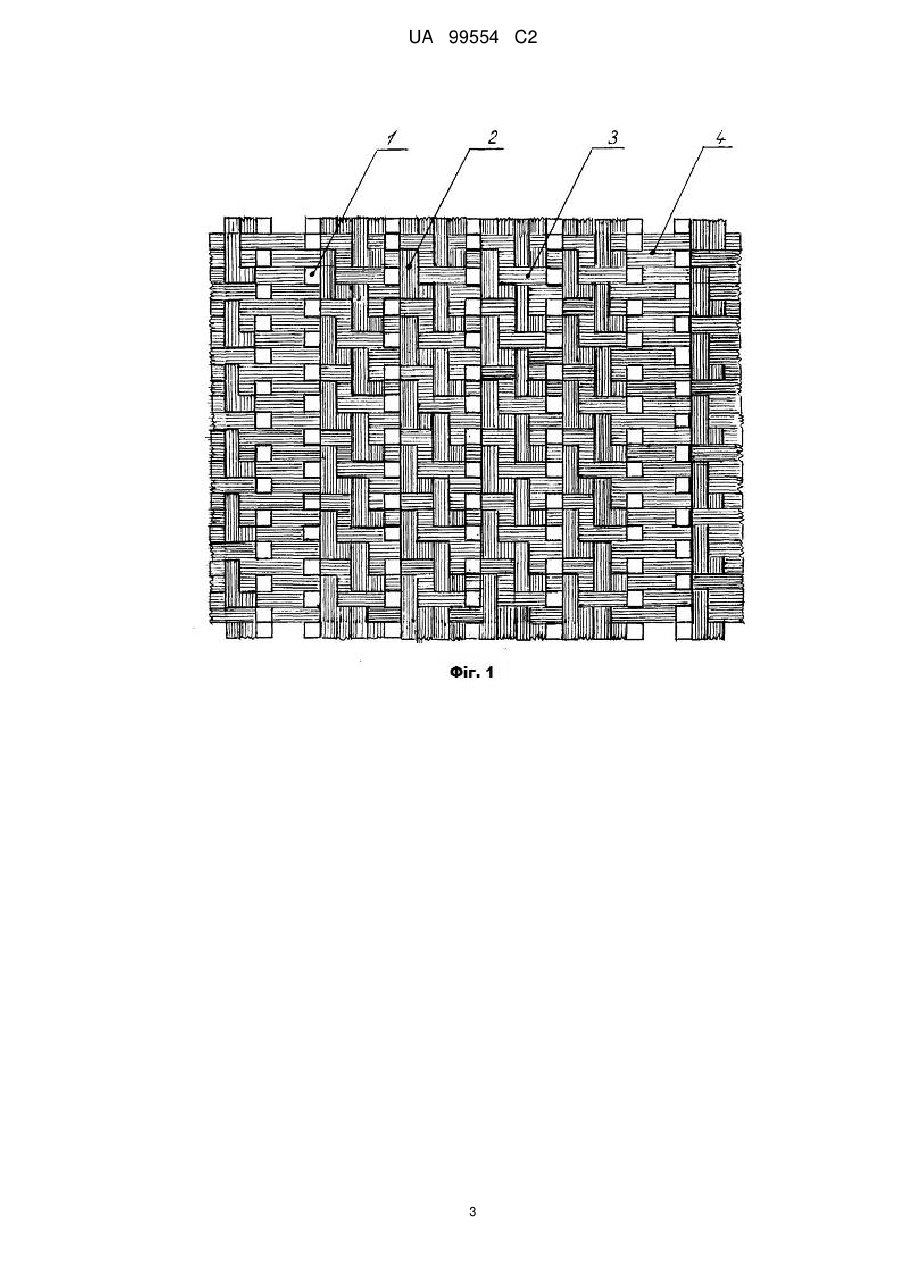

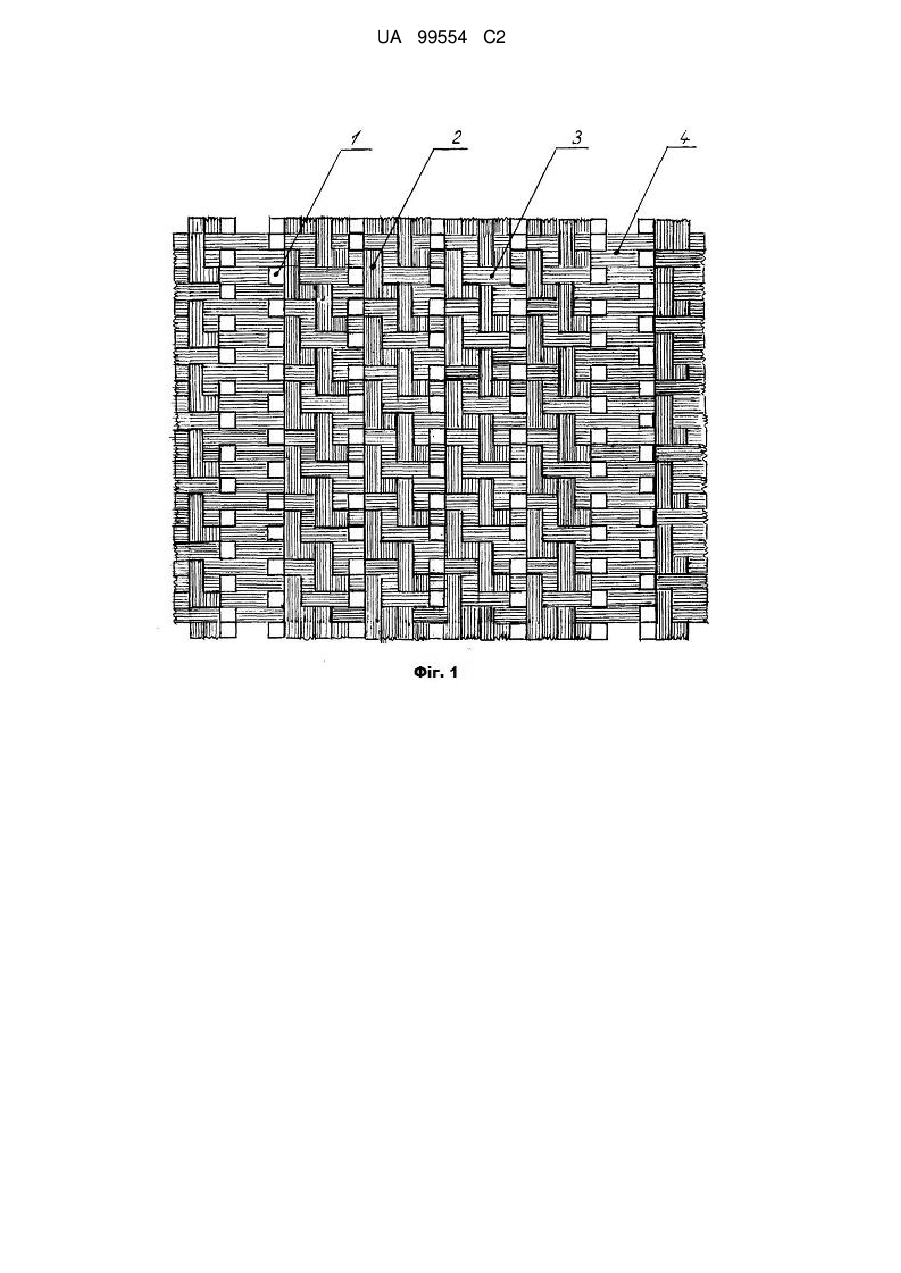

Реферат: Заявлена ткана еластична стрічка містить основні еластичні та нееластичні нитки, з'єднані системою поперечних утокових нееластичних ниток. Рапорт переплетення по основі дорівнює двадцяти одній нитці, рапорт переплетення по утоку дорівнює чотирьом ниткам. UA 99554 C2 (12) UA 99554 C2 UA 99554 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до текстильно-галантерейних виробів побутового призначення і може бути використаний, як самостійний штучний виріб, або як конструктивний елемент в швейних виробах та взутті. Крім цього, ткані еластичні стрічки мають широке застосування при виготовленні протезноортопедичних виробів таких, як ортези на попереково-грижовий, шийний та грудний відділи хребта, засоби для захисту ділянки колінного суглоба, або нижньої кінцівки, ортези на зап'ясток - кисть, які використовуються з лікувально-профілактичною метою та після операцій, також у виробах іншого призначення. Відоме технічне рішення структури еластичної стрічки для поясів [1]. Запропоновану стрічку виробляють ткацьким способом. Стрічка складається з двох груп ниток основи. В одну групу входять еластичні нитки, які складаються з обплетених ниток з гумовим стержнем та ниток типу спандекс. В другу групу входять нитки, які складаються з текстурованих комплексних ниток та пряжі. Структура тканої еластичної стрічки виконана перевивальним переплетенням. Цей виріб не може бути використаний як еластичний матеріал для виготовлення протезноортопедичних виробів, так як перевивальне переплетіння не забезпечує достатню фіксовану жорсткість виробів. Відома ткана еластична стрічка для поясів [2]. Стрічка складається з групи монофіламентних утокових ниток, розташованих поперек тканини, та групи основних ниток, які проходять вздовж тканини. Основа складається з еластичних, витягнутих синтетичних ниток та нееластичних ниток. Кількість витягнутих синтетичних ниток в два рази перевищує кількість еластичних ниток основи. Кількість нееластичних ниток в три рази перевищує кількість витягнутих ниток основи. Нееластичні нитки утворюють з утоковими нитками саржеве переплетення лицьової сторони тканини. Витягнуті синтетичні нитки та еластичні нитки, переплетені з утоковими нитками, утворюють полотняне переплетення, так що не менше двох витягнутих синтетичних ниток розташовуються між сусідніми еластичними нитками, утворюючи виворітну поверхню тканини. Недоліком еластичної стрічки для поясів є те, що наявність саржевого переплетення не забезпечує стабільної структури стрічки при експлуатації, створює можливість зсуву як основних, так і утокових ниток. Найбільш близькою за сукупністю ознак і технічним результатом до винаходу, що заявляється, є ткана еластична стрічка [3]. Стрічка містить основні еластичні та нееластичні нитки, з'єднані системою поперечних утокових нееластичних ниток, структура стрічки виконана дрібновізерунковим переплетенням, створюючи дрібнозернисту фактуру поверхні з рельєфними вертикальними і поперечними рубчиками, рапорт переплетення по основі дорівнює трьом ниткам, рапорт переплетення по утоку дорівнює двом ниткам. Співвідношення лінійної щільності основних нееластичних ниток (в текс) до лінійної щільності утокових ниток знаходиться в межах 1,33:1, а співвідношення щільності утокових ниток на 1 см до щільності основних нееластичних ниток складає 1,7:1, щільність еластомерних ниток дорівнює 8 ниткам на 1см. Недоліком тканої еластичної стрічки є те, що наявність дрібновізерункового переплетення, де нееластомерні нитки основи мають тільки одинарні перекриття утоковими нитками, велика щільність утокових та еластичних ниток створює міцну та стійку структуру, що не забезпечує необхідну повітропроникність стрічки при експлуатації. В основу винаходу поставлена задача створити структуру стрічки, яка забезпечує функціональні властивості: збільшення еластичності, жорсткості та повітропроникності виробів. Вказана задача вирішується тим, що ткана еластична стрічка, яка заявляється, містить основні еластичні та нееластичні нитки, з'єднані системою поперечних утокових нееластичних ниток, виконана комбінованим переплетенням, утворюючи фактуру поверхні з рельєфними вертикальними смужками, виробленими комбінуванням одинарних та групових перекриттів основи та утоку, рапорт переплетення по основі дорівнює двадцяти одній нитці, рапорт переплетення по утоку дорівнює чотирьом ниткам. Суть винаходу пояснюється кресленням, де на фіг. 1 зображена схема структури стрічки. Еластомерні нитки основи 1 лінійною щільністю 300-400 текс, які прокладаються вздовж, розташовуються симетрично по краях смужок і між основними нееластичними нитками 2 в співвідношенні 1:4 забезпечують достатню еластичність виробу. 1 UA 99554 C2 5 10 15 20 25 30 35 40 45 Еластомерні нитки та мононитки утоку 3 мають тільки одинарні перекриття, що створює стійку структуру до відносного зсуву, як основних, так і утокових ниток, що забезпечує необхідну жорсткість виробів. Підвищена повітропроникність виробів досягається за рахунок відсутності еластичних та нееластичних ниток основи між смужками 4 стрічки. На фіг. 2 зображено рисунок переплетення та поперечний розріз стрічки, де видно, що перша і п'ята утокові нитки огинають еластомерну нитку і проходять почергово то під трьома основними нитками, то над двома основними (нееластомерною та еластомерною) нитками. Друга утокова нитка розташована в зворотному напрямі з зміщенням вправо на одну основну нееластомерну нитку. Третя утокова нитка огинає почергово перші три нитки основи (одну еластомерну і дві нееластомерні) і розташовується під двома нееластомерними нитками. Четверта утокова нитка переплітається з нитками основи в зворотному напрямі третьої нитки утоку з зміщенням вправо на три нитки. На фіг. 3 зображено повздовжній розріз стрічки, де видно, що перша і шоста основні еластомерні нитки перекриваються утоковими нитками через одну, друга і сьома основні нееластомерні нитки проходять почергово, то над трьома утоковими нитками, то під однією утоковою ниткою, основні нееластомерні нитки третя, четверта і п'ята, перекривають почергово три і одну нитки утоку з зміщенням вправо на одну утокову нитку і зворотному напрямі по співвідношенню до кожної із них. Таке розташування основних та утокових ниток з комбінуванням одинарних та групових перекриттів утворює фактуру поверхні з рельєфними вертикальними смужками та забезпечує підвищені функціональні властивості: еластичність, жорсткість та повітропроникність. Групові перекриття по основі та утоку визначають отримання застилочної двосторонньої та дволицьової стрічки. Одинарні перекриття еластичної основи та утоку по краях полосок створюють міцну та стійку структуру до відносного зсуву як основних, так і утокових ниток, що не допускає утворення на ній розсувок, складок та перекосів. Стрічка виробляється комбінованим переплетенням, з двох основ на дванадцяти ремізках. При експлуатації виробу нитки основи витримують найбільше навантаження в повздовжньому напрямі, тому співвідношення лінійної щільності основних нееластичних ниток (текс) до лінійної щільності утокових ниток знаходиться в межах 1,58:1, співвідношення щільності утокових ниток на 1 см щільності основних нееластичних ниток складає 1,83:1. Щільність еластомерних ниток дорівнює семи ниткам на 1 см, що забезпечує необхідну формостійкість виробу. Виходячи з специфічності структури виробу, співвідношення ниток складає: нееластичні 60-65 %, еластичні - 35-40 %. Стрічка виготовляється по основі та утоку з натуральних або хімічних ниток (гладких, або текстурованих). Ширина еластичних стрічок може бути до 300 мм. Розроблена ткана еластична стрічка у виробничих умовах виготовляється на безчовниковому стрічкоткацькому обладнанні. Джерела інформації: 1. США Патент № 3908711, публікація 1975 р., 30 вересня, том 938 № 5. 2. США Патент № 3858622, публікація 1975 р., 07 січня, том 930, № 1. 3. UА Патент № 78878, публікація 25.04.2007 р., Бюл. № 5. ФОРМУЛА ВИНАХОДУ 50 55 1.Ткана еластична стрічка, яка містить основні еластичні та нееластичні нитки, з'єднані системою поперечних утокових нееластичних ниток, яка відрізняється тим, що рапорт переплетення по основі дорівнює двадцяти одній нитці, рапорт переплетення по утоку дорівнює чотирьом ниткам. 2. Стрічка за п. 1, яка відрізняється тим, що співвідношення лінійної щільності основних нееластичних ниток (в текс) і лінійної щільності утокових ниток знаходиться в межах 1,58:1, а співвідношення щільності утокових ниток на 1 см і щільності основних нееластичних ниток складає 1,83:1. 3. Стрічка за п. 1, яка відрізняється тим, що співвідношення ниток в стрічці складає: нееластичні - 60-65 %, еластичні - 35-40 %. 2 UA 99554 C2 3 UA 99554 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
