Формула / Реферат

1. Ткана рантова стрічка з бавовняною пряжею в основі та поліамідними нитками в утоку, яка відрізняється тим, що структура стрічки виконана переплетенням на основі ламаної підсиленої саржі 2/2, що складається з двох частин, в лівій частині діагоналі саржевого переплетення направлені зліва направо, в правій частині - справа наліво, де основні нитки мають тільки подвійні та одинарні перекриття і створюють міцну та стійку структуру.

2. Стрічка за п. 1, яка відрізняється тим, що співвідношення лінійної щільності основних ниток (текс) лінійної щільності утокових ниток знаходиться в межах 2,1:1, а співвідношення щільності утокових ниток на 1см та лінійної щільності основних ниток складає 1:4,1.

Текст

1. Ткана рантова стрічка з бавовняною пряжею в основі та поліамідними нитками в утоку, яка відрізняє ться тим, що стр уктура стрічки виконана переплетенням на основі ламаної підсиленої саржі 2/2, що складається з двох частин, в лівій частині діагоналі саржевого переплетення направлені зліва направо, в правій частині - справа наліво, де основні нитки мають тільки подвійні та одинарні перекриття і створюють міцну та стійку структур у. 2. Стрічка за п. 1, яка відрізняється тим, що співвідношення лінійної щільності основних ниток (текс) лінійної щільності утокових ниток знаходиться в межах 2,1:1, а співвідношення щільності утокових ниток на 1см та лінійної щільності основних ниток складає 1:4,1. Винахід відноситься до текстильногалантерейних виробів побутового призначення і може бути використаний як конструктивний елемент при виготовленні взуття або як самостійний виріб. Відомо технічне рішення структури ремінної тканої стрічки [1]. Стрічка містить синтетичні комплексні основні та утокові нитки і нитки рисунку із високооб'ємної поліакрилнітрильної пряжі лінійною щільністю 31 текс х2. Ця стрічка не може бути використана як конструктивний матеріал при виготовленні взуття, так як структура стрічки не забезпечує адгезійних властивостей і складається повністю із синтетичних ниток. Найбільш близькою за технічною суттю, призначенням та кінцевим результатом є стрічка для окантовування взуття [2]. Стрічка складається з рантової та закріплювальної частини, уток якої виконаний з бавовняної пряжі, основа для рантової частини складається із синтетичних ниток. Стрічка має переплетення із застилом поверхні основними синтетичними нитками, які не мають хороших адгезійних властивостей і не забезпечують міцність з'єднання деталей взуття. В основу винаходу поставлено завдання створити структур у стрічки, яка має хороші адгезійні властивості і забезпечує необхідну міцність з'єднання верху та низу взуття. Вказана мета досягається тим, що ткана рантова стрічка, яка заявляється, містить з'єднані між собою основні бавовняні нитки та утокові поліамідні нитки, рапорт переплетення по основі дорівнює чотирьом ниткам, стрічка виготовляється з однієї основи на чотирьох ремізках, в зуб берда по фону пробирається 8 ниток. Структура рантової стрічки виконана переплетенням на основі ламаної підсиленої саржі 2/2. Це переплетення складається з двох частин, в лівій частині діагоналі саржевого переплетення направлені зліва направо, а в правій частині справа наліво. На межі частин переплетення діагоналі зміщені одна відносно одної так, що утокові перекриття однієї частини межують з основними перекриттями іншої частини. Завдяки цьому виходить більш чітка межа між переплетеннями окремих частин, і ділянка переходу не має довгих перекрить. При використанні цього переплетення на стрічці утворюється тканий візерунок у вигляді поздовжніх смужок, які відрізняються одна від одної напрямом саржових діагоналей. (19) UA (11) 80225 (13) C2 (21) a200605727 (22) 25.05.2006 (24) 27.08.2007 (46) 27.08.2007, Бюл. №13, 2007р. (72) Дудко Валентина Іванівна, Третініченко Лідія Миколаївна, Задорожній Анатолій Антонович (73) КИЇВСЬКИЙ ДЕРЖАВНИЙ НАУКОВОДОСЛІДНИЙ ІНСТИТУТ ТЕКСТИЛЬНОГАЛАНТЕРЕЙНОЇ ПРОМИСЛОВОСТІ (56) SU 296835, D03D 15/10, 02.03.1971 SU 1571114, D03D 15/00, 15.06.1990 GB 2058161, D03D 1/00, 08.04.1981 US 3983761, F16G 1/00, 05.10.1976 SU 1564218, D03D 15/00, 15.05.1990 3 80225 На Фіг.1 зображена схема структури тканої рантової стрічки. Нитки основи 1 і нитки утоку 2 мають тільки подвійні та одинарні перекриття, що створює міцну та стійку структур у до відносного зсуву як основних, так і утокових ниток, яка забезпечує необхідну міцність виробу. Хороші адгезійні властивості стрічки забезпечує бавовняна пряжа основи, яка вступає у взаємодію з клеєм, що створює необхідну міцність з'єднання верху та низу вз уття. На Фіг.2 зображено малюнок переплетення та на Фіг.3-поперечний розріз стрічки, з якого видно, що перша та третя утокові нитки проходять почергово то під двома (однією) основними нитками, то над двома (однією) основними, друга і четверта утокові нитки розташовуються у зворотному напрямі, огинають дві основні нитки і проходять під двома основними нитками. На Фіг.3 зображено поздовжній розріз стрічки, де кожна основна нитка переплітається з утоковими нитками через дві нитки зі зсувом вправо на одну нитку. Таке розташування основних та утокових ниток забезпечує утворення переплетення Комп’ютерна в ерстка В. Клюкін 4 ламаної підсиленої саржі 2/2 і створює необхідну міцність та щільність виробу. При виготовленні стрічки нитки основи зазнають найбільшого навантаження у поздовжньому напрямі, тому співвідношення лінійної щільності (текс) основних ниток до лінійної щільності утокових ниток знаходиться в межах 2,1:1, а співвідношення щільності утокових ниток на 1см до щільності основних ниток на 1см складає 1:4,1, що забезпечує необхідну щільність виробу. Лінійне заповнення стрічки волокнистим матеріалом по основі складає 207%, а по утоку - 72%, поверхневе заповнення стрічки волокнистим матеріалом складає 130%. Ширина стрічки залежить від виду взуття, для якого вона призначена. Розроблена ткана рантова стрічка у виробничих умовах виготовляється на безчовниковому стрічкоткацькому обладнанні. Джерела інформації: 1. СРСР. Авторське свідоцтво №1571114 А1, публікація 15.06.90. Бюлетень №22. 2. СРСР. Авторське свідоцтво №296835, публікація 02.03.71. Бюлетень №9. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

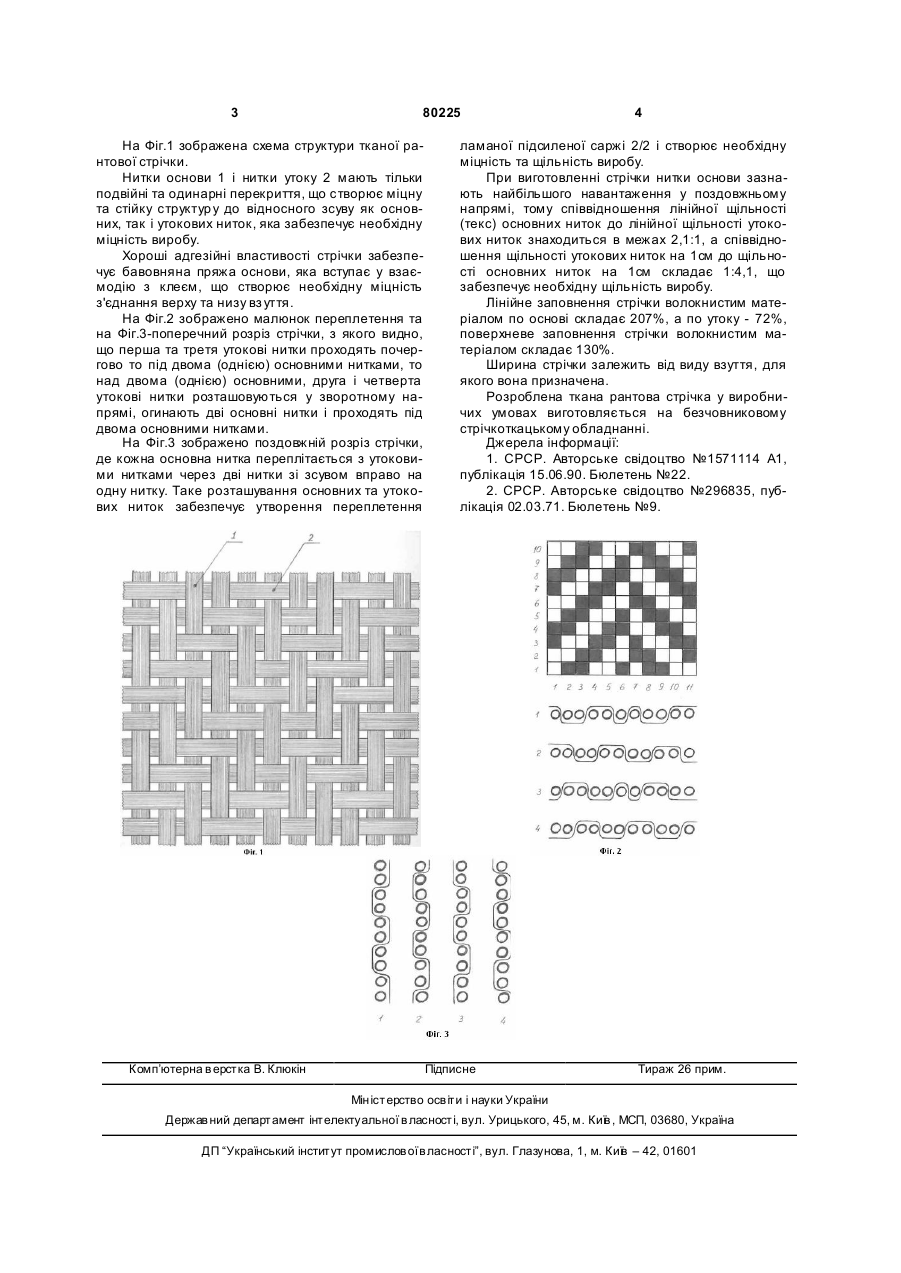

Дивитися

Додаткова інформація

Назва патенту англійською

Woven welt strip

Автори англійською

Zadorozhnyi Anatolii Antonovych

Назва патенту російською

Тканая рантовая лента

Автори російською

Задорожный Анатолий Антонович

МПК / Мітки

МПК: D03D 1/00, D03D 15/10, D03D 15/00

Мітки: рантова, стрічка, ткана
