Футляр-змішувач для косметичних речовин

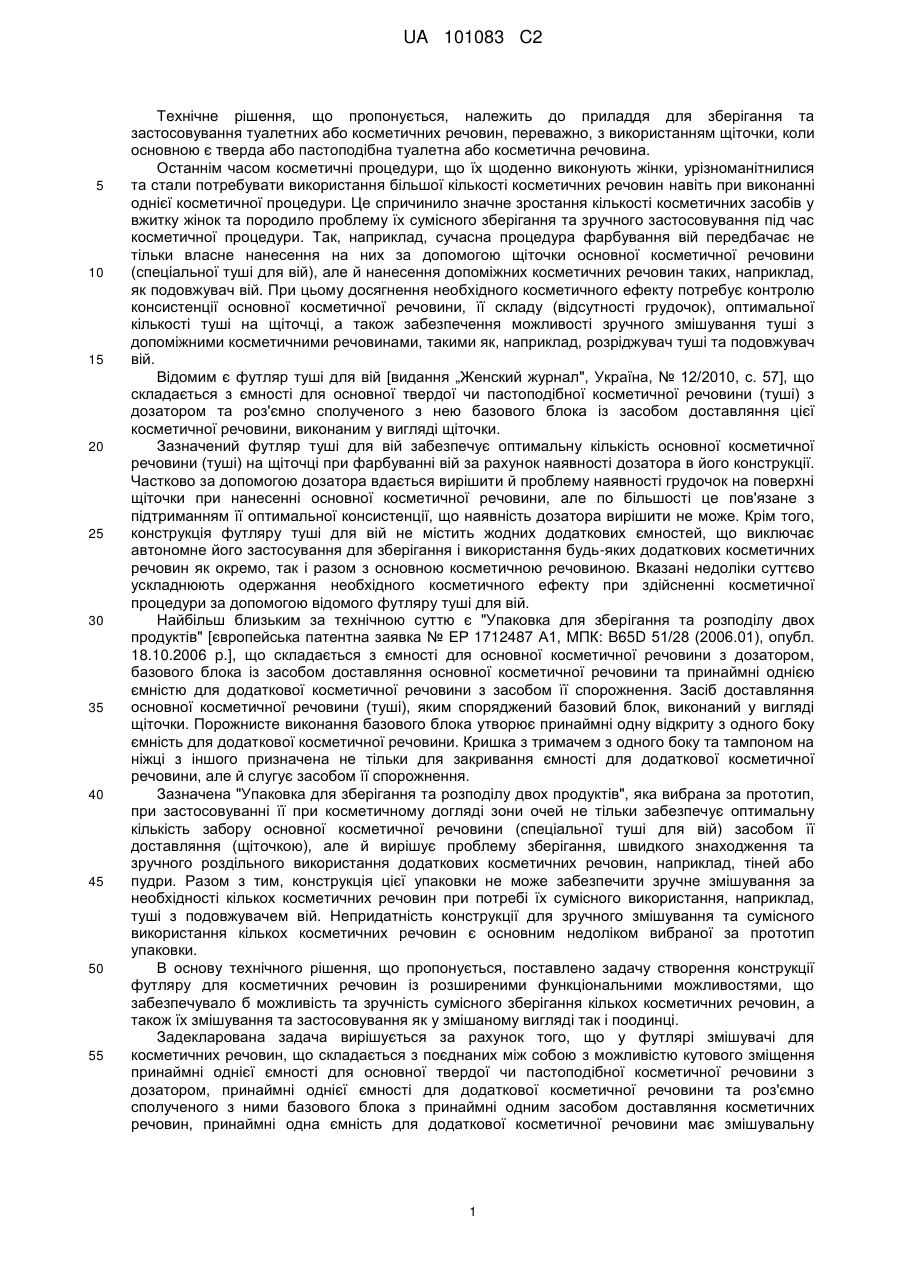

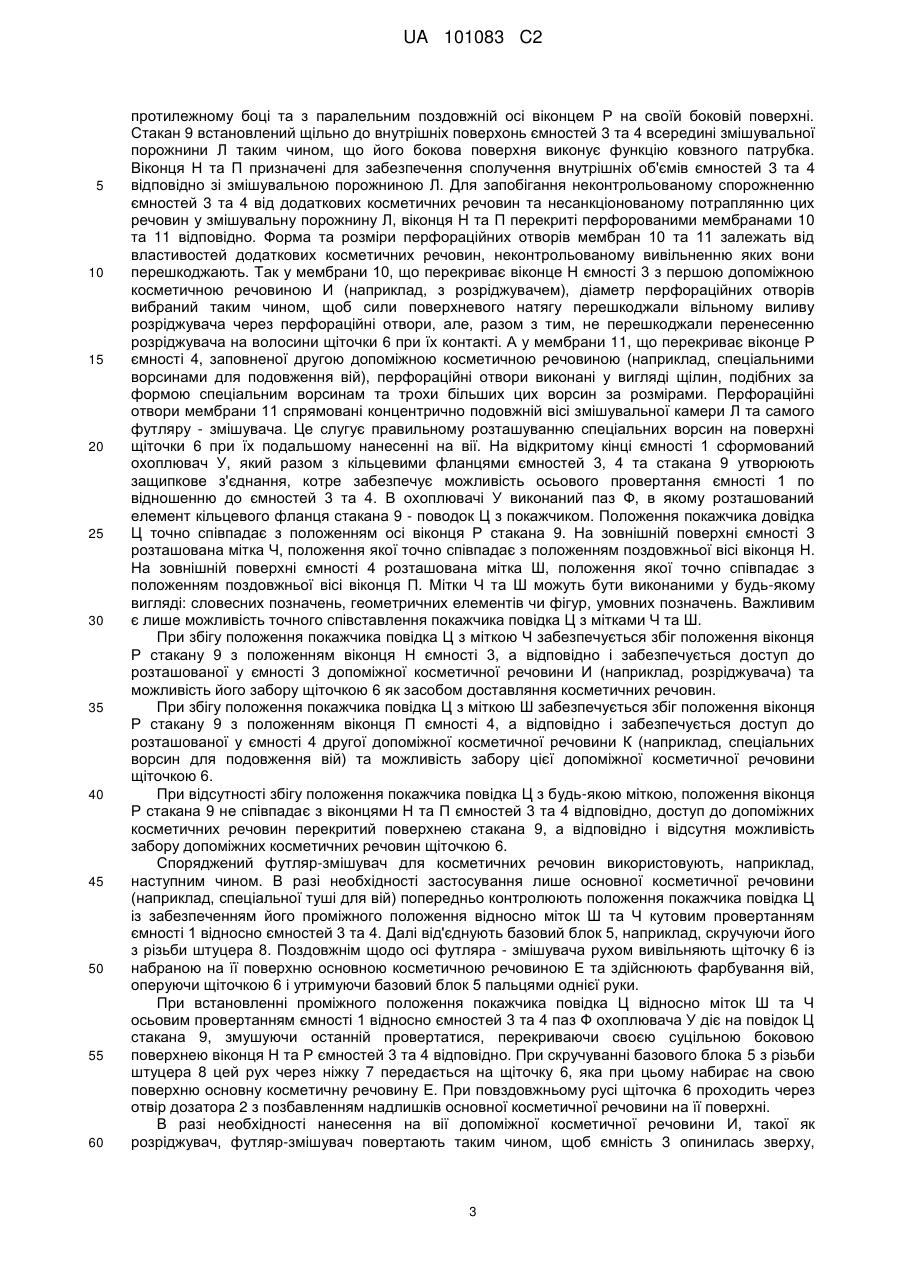

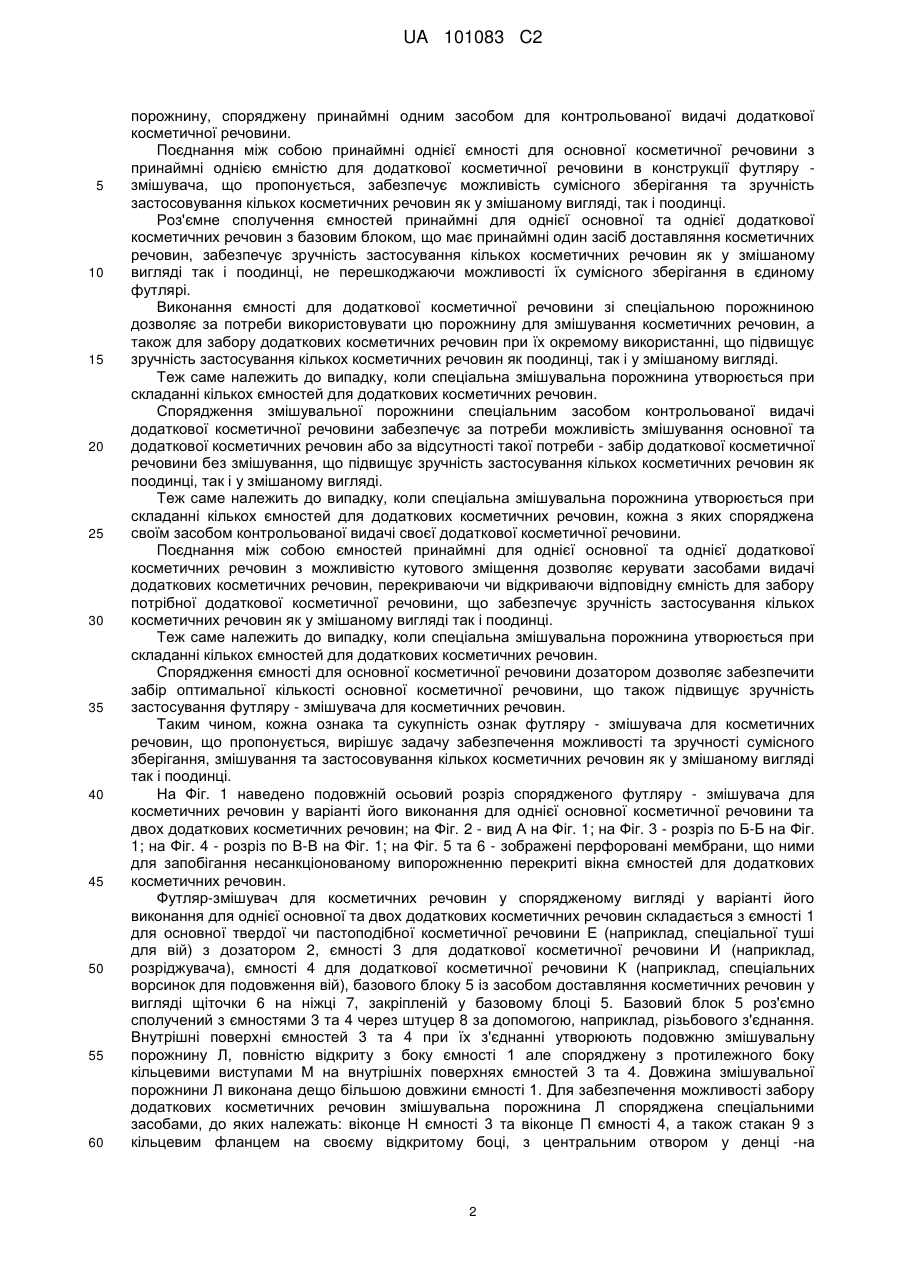

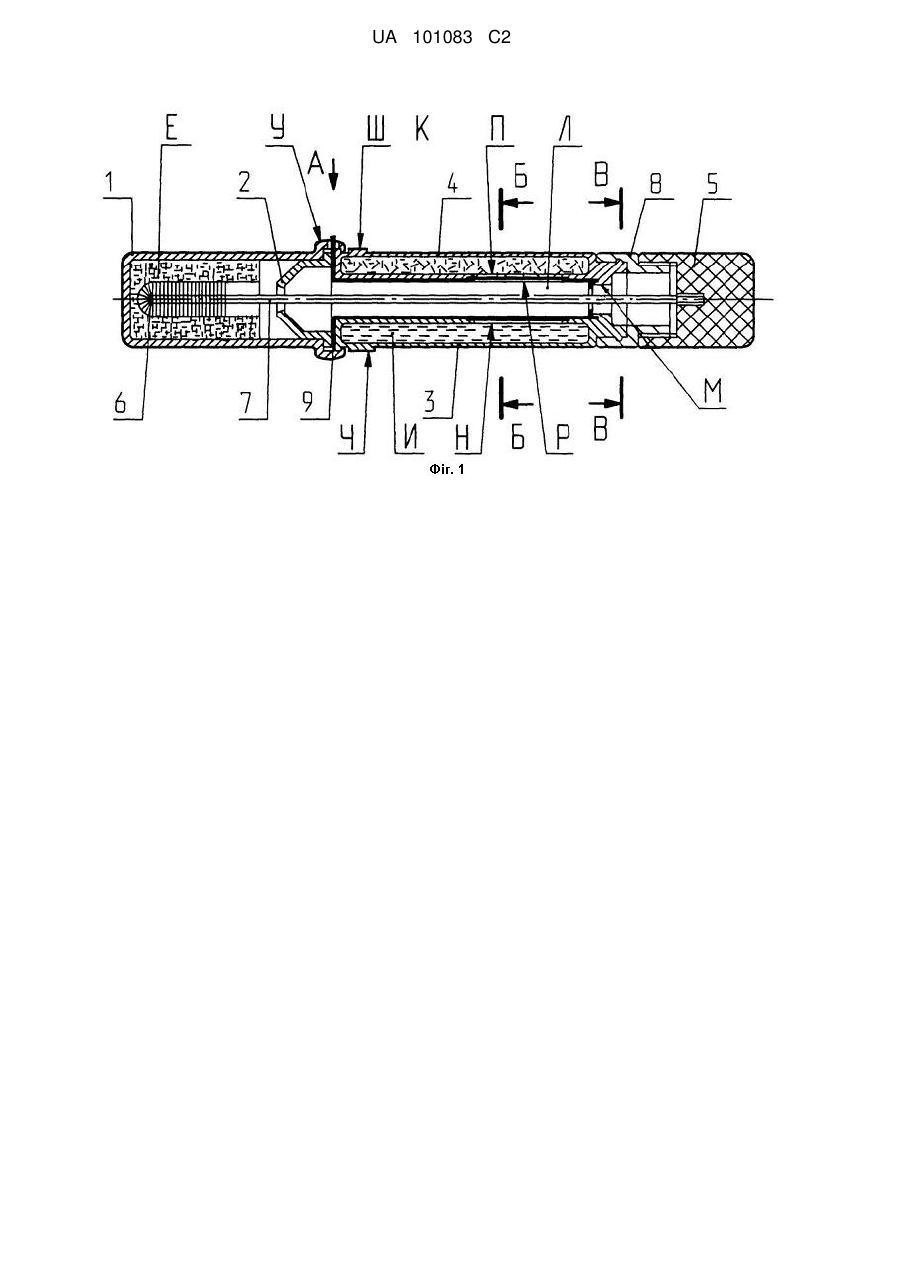

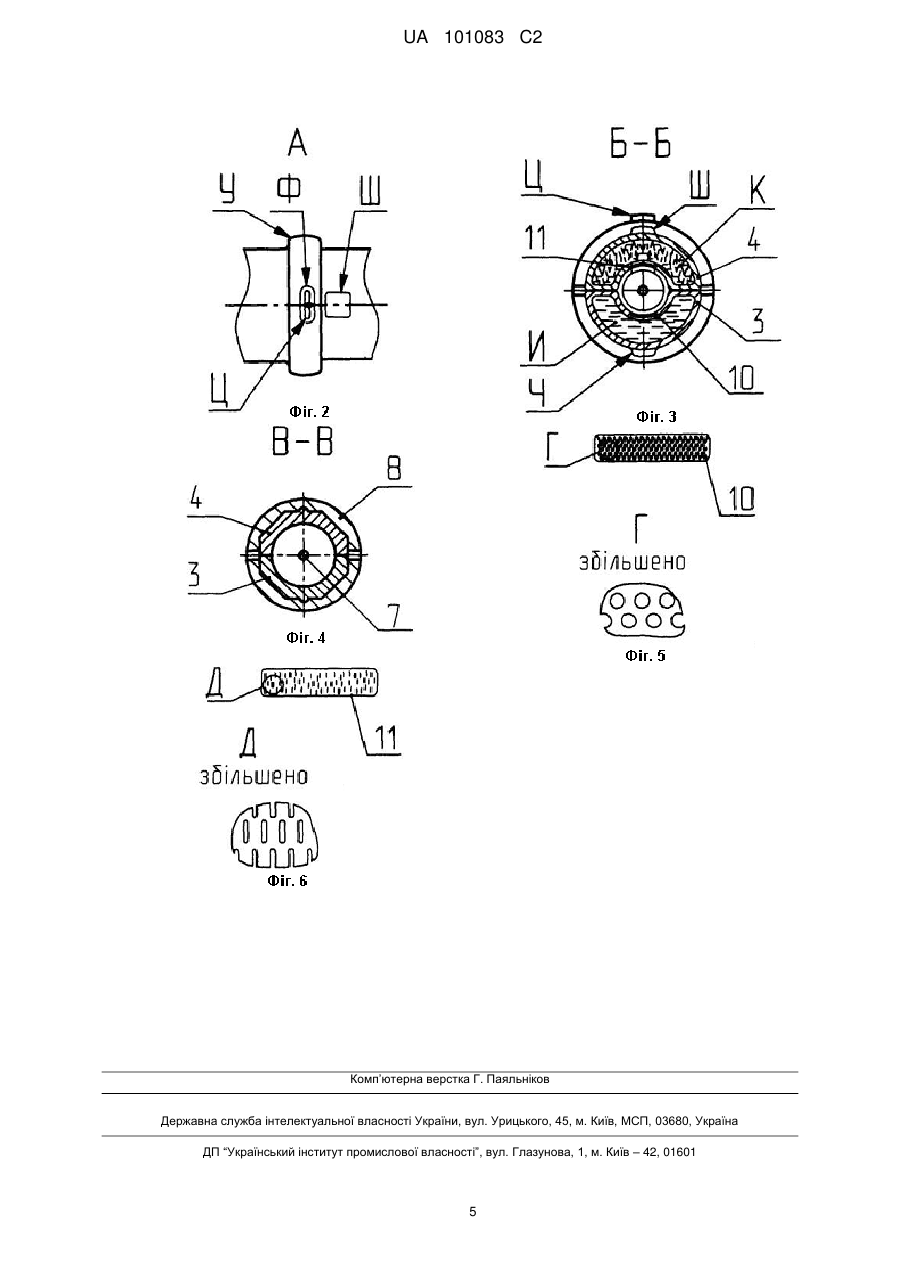

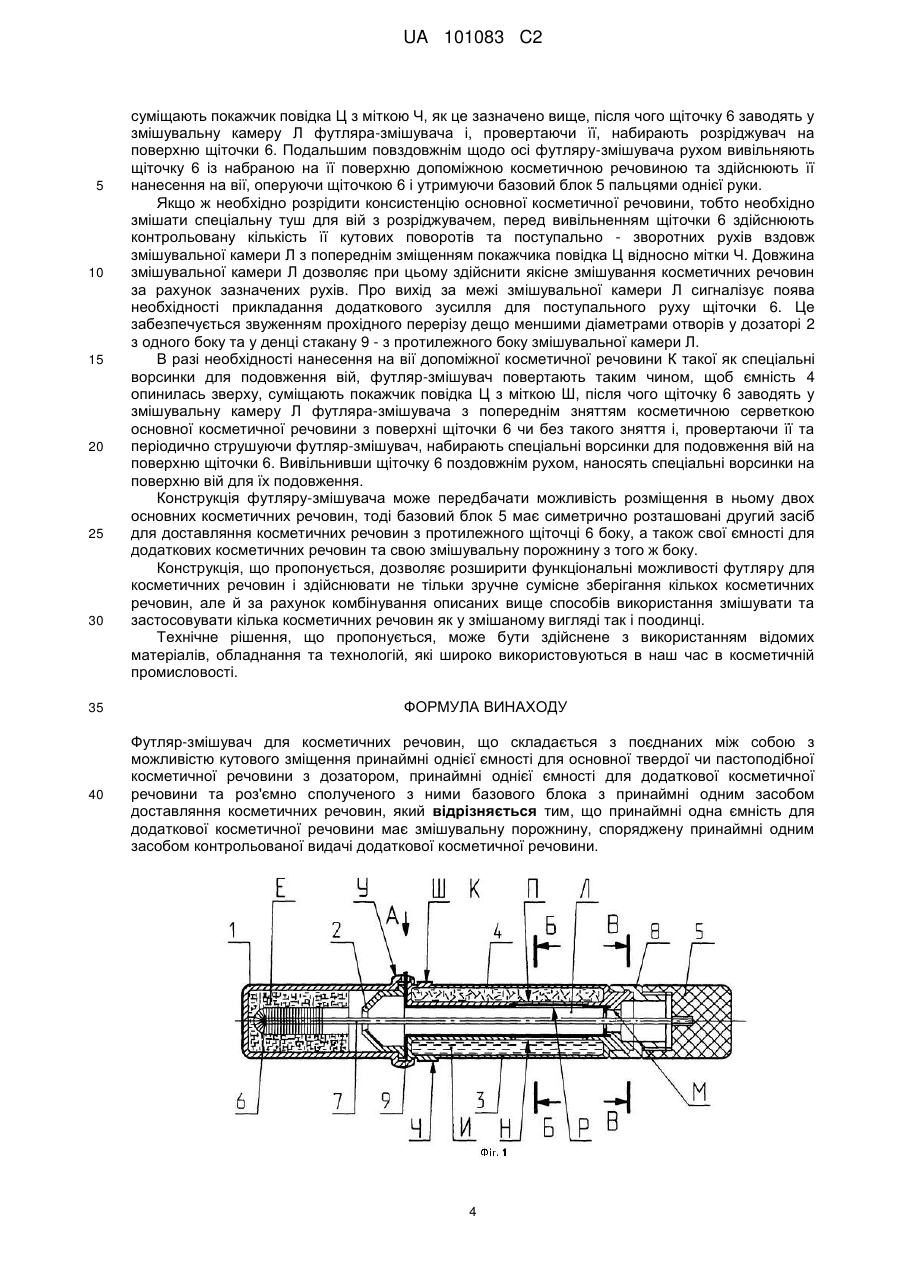

Реферат: Футляр-змішувач для косметичних речовин належить до приладдя для зберігання та застосування косметичних засобів. Футляр-змішувач для косметичних речовин складається з поєднаних між собою з можливістю кутового зміщення принаймні однієї ємності для основної косметичної речовини з дозатором, принаймні однієї ємності для додаткової косметичної речовини та роз'ємно сполученого з ними базового блока з принаймні одним засобом доставляння косметичних речовин. Особливістю є те, що ємність для додаткової косметичної речовини має змішувальну порожнину, споряджену засобом контрольованої видачі додаткової косметичної речовини. UA 101083 C2 (12) UA 101083 C2 UA 101083 C2 5 10 15 20 25 30 35 40 45 50 55 Технічне рішення, що пропонується, належить до приладдя для зберігання та застосовування туалетних або косметичних речовин, переважно, з використанням щіточки, коли основною є тверда або пастоподібна туалетна або косметична речовина. Останнім часом косметичні процедури, що їх щоденно виконують жінки, урізноманітнилися та стали потребувати використання більшої кількості косметичних речовин навіть при виконанні однієї косметичної процедури. Це спричинило значне зростання кількості косметичних засобів у вжитку жінок та породило проблему їх сумісного зберігання та зручного застосовування під час косметичної процедури. Так, наприклад, сучасна процедура фарбування вій передбачає не тільки власне нанесення на них за допомогою щіточки основної косметичної речовини (спеціальної туші для вій), але й нанесення допоміжних косметичних речовин таких, наприклад, як подовжувач вій. При цьому досягнення необхідного косметичного ефекту потребує контролю консистенції основної косметичної речовини, її складу (відсутності грудочок), оптимальної кількості туші на щіточці, а також забезпечення можливості зручного змішування туші з допоміжними косметичними речовинами, такими як, наприклад, розріджувач туші та подовжувач вій. Відомим є футляр туші для вій [видання „Женский журнал", Україна, № 12/2010, с. 57], що складається з ємності для основної твердої чи пастоподібної косметичної речовини (туші) з дозатором та роз'ємно сполученого з нею базового блока із засобом доставляння цієї косметичної речовини, виконаним у вигляді щіточки. Зазначений футляр туші для вій забезпечує оптимальну кількість основної косметичної речовини (туші) на щіточці при фарбуванні вій за рахунок наявності дозатора в його конструкції. Частково за допомогою дозатора вдається вирішити й проблему наявності грудочок на поверхні щіточки при нанесенні основної косметичної речовини, але по більшості це пов'язане з підтриманням її оптимальної консистенції, що наявність дозатора вирішити не може. Крім того, конструкція футляру туші для вій не містить жодних додаткових ємностей, що виключає автономне його застосування для зберігання і використання будь-яких додаткових косметичних речовин як окремо, так і разом з основною косметичною речовиною. Вказані недоліки суттєво ускладнюють одержання необхідного косметичного ефекту при здійсненні косметичної процедури за допомогою відомого футляру туші для вій. Найбільш близьким за технічною суттю є "Упаковка для зберігання та розподілу двох продуктів" [європейська патентна заявка № ЕР 1712487 А1, МПК: B65D 51/28 (2006.01), опубл. 18.10.2006 p.], що складається з ємності для основної косметичної речовини з дозатором, базового блока із засобом доставляння основної косметичної речовини та принаймні однією ємністю для додаткової косметичної речовини з засобом її спорожнення. Засіб доставляння основної косметичної речовини (туші), яким споряджений базовий блок, виконаний у вигляді щіточки. Порожнисте виконання базового блока утворює принаймні одну відкриту з одного боку ємність для додаткової косметичної речовини. Кришка з тримачем з одного боку та тампоном на ніжці з іншого призначена не тільки для закривання ємності для додаткової косметичної речовини, але й слугує засобом її спорожнення. Зазначена "Упаковка для зберігання та розподілу двох продуктів", яка вибрана за прототип, при застосовуванні її при косметичному догляді зони очей не тільки забезпечує оптимальну кількість забору основної косметичної речовини (спеціальної туші для вій) засобом її доставляння (щіточкою), але й вирішує проблему зберігання, швидкого знаходження та зручного роздільного використання додаткових косметичних речовин, наприклад, тіней або пудри. Разом з тим, конструкція цієї упаковки не може забезпечити зручне змішування за необхідності кількох косметичних речовин при потребі їх сумісного використання, наприклад, туші з подовжувачем вій. Непридатність конструкції для зручного змішування та сумісного використання кількох косметичних речовин є основним недоліком вибраної за прототип упаковки. В основу технічного рішення, що пропонується, поставлено задачу створення конструкції футляру для косметичних речовин із розширеними функціональними можливостями, що забезпечувало б можливість та зручність сумісного зберігання кількох косметичних речовин, а також їх змішування та застосовування як у змішаному вигляді так і поодинці. Задекларована задача вирішується за рахунок того, що у футлярі змішувачі для косметичних речовин, що складається з поєднаних між собою з можливістю кутового зміщення принаймні однієї ємності для основної твердої чи пастоподібної косметичної речовини з дозатором, принаймні однієї ємності для додаткової косметичної речовини та роз'ємно сполученого з ними базового блока з принаймні одним засобом доставляння косметичних речовин, принаймні одна ємність для додаткової косметичної речовини має змішувальну 1 UA 101083 C2 5 10 15 20 25 30 35 40 45 50 55 60 порожнину, споряджену принаймні одним засобом для контрольованої видачі додаткової косметичної речовини. Поєднання між собою принаймні однієї ємності для основної косметичної речовини з принаймні однією ємністю для додаткової косметичної речовини в конструкції футляру змішувача, що пропонується, забезпечує можливість сумісного зберігання та зручність застосовування кількох косметичних речовин як у змішаному вигляді, так і поодинці. Роз'ємне сполучення ємностей принаймні для однієї основної та однієї додаткової косметичних речовин з базовим блоком, що має принаймні один засіб доставляння косметичних речовин, забезпечує зручність застосування кількох косметичних речовин як у змішаному вигляді так і поодинці, не перешкоджаючи можливості їх сумісного зберігання в єдиному футлярі. Виконання ємності для додаткової косметичної речовини зі спеціальною порожниною дозволяє за потреби використовувати цю порожнину для змішування косметичних речовин, а також для забору додаткових косметичних речовин при їх окремому використанні, що підвищує зручність застосування кількох косметичних речовин як поодинці, так і у змішаному вигляді. Теж саме належить до випадку, коли спеціальна змішувальна порожнина утворюється при складанні кількох ємностей для додаткових косметичних речовин. Спорядження змішувальної порожнини спеціальним засобом контрольованої видачі додаткової косметичної речовини забезпечує за потреби можливість змішування основної та додаткової косметичних речовин або за відсутності такої потреби - забір додаткової косметичної речовини без змішування, що підвищує зручність застосування кількох косметичних речовин як поодинці, так і у змішаному вигляді. Теж саме належить до випадку, коли спеціальна змішувальна порожнина утворюється при складанні кількох ємностей для додаткових косметичних речовин, кожна з яких споряджена своїм засобом контрольованої видачі своєї додаткової косметичної речовини. Поєднання між собою ємностей принаймні для однієї основної та однієї додаткової косметичних речовин з можливістю кутового зміщення дозволяє керувати засобами видачі додаткових косметичних речовин, перекриваючи чи відкриваючи відповідну ємність для забору потрібної додаткової косметичної речовини, що забезпечує зручність застосування кількох косметичних речовин як у змішаному вигляді так і поодинці. Теж саме належить до випадку, коли спеціальна змішувальна порожнина утворюється при складанні кількох ємностей для додаткових косметичних речовин. Спорядження ємності для основної косметичної речовини дозатором дозволяє забезпечити забір оптимальної кількості основної косметичної речовини, що також підвищує зручність застосування футляру - змішувача для косметичних речовин. Таким чином, кожна ознака та сукупність ознак футляру - змішувача для косметичних речовин, що пропонується, вирішує задачу забезпечення можливості та зручності сумісного зберігання, змішування та застосовування кількох косметичних речовин як у змішаному вигляді так і поодинці. На Фіг. 1 наведено подовжній осьовий розріз спорядженого футляру - змішувача для косметичних речовин у варіанті його виконання для однієї основної косметичної речовини та двох додаткових косметичних речовин; на Фіг. 2 - вид А на Фіг. 1; на Фіг. 3 - розріз по Б-Б на Фіг. 1; на Фіг. 4 - розріз по В-В на Фіг. 1; на Фіг. 5 та 6 - зображені перфоровані мембрани, що ними для запобігання несанкціонованому випорожненню перекриті вікна ємностей для додаткових косметичних речовин. Футляр-змішувач для косметичних речовин у спорядженому вигляді у варіанті його виконання для однієї основної та двох додаткових косметичних речовин складається з ємності 1 для основної твердої чи пастоподібної косметичної речовини Е (наприклад, спеціальної туші для вій) з дозатором 2, ємності 3 для додаткової косметичної речовини И (наприклад, розріджувача), ємності 4 для додаткової косметичної речовини К (наприклад, спеціальних ворсинок для подовження вій), базового блоку 5 із засобом доставляння косметичних речовин у вигляді щіточки 6 на ніжці 7, закріпленій у базовому блоці 5. Базовий блок 5 роз'ємно сполучений з ємностями 3 та 4 через штуцер 8 за допомогою, наприклад, різьбового з'єднання. Внутрішні поверхні ємностей 3 та 4 при їх з'єднанні утворюють подовжню змішувальну порожнину Л, повністю відкриту з боку ємності 1 але споряджену з протилежного боку кільцевими виступами М на внутрішніх поверхнях ємностей 3 та 4. Довжина змішувальної порожнини Л виконана дещо більшою довжини ємності 1. Для забезпечення можливості забору додаткових косметичних речовин змішувальна порожнина Л споряджена спеціальними засобами, до яких належать: віконце Н ємності 3 та віконце П ємності 4, а також стакан 9 з кільцевим фланцем на своєму відкритому боці, з центральним отвором у денці -на 2 UA 101083 C2 5 10 15 20 25 30 35 40 45 50 55 60 протилежному боці та з паралельним поздовжній осі віконцем Р на своїй боковій поверхні. Стакан 9 встановлений щільно до внутрішніх поверхонь ємностей 3 та 4 всередині змішувальної порожнини Л таким чином, що його бокова поверхня виконує функцію ковзного патрубка. Віконця Н та П призначені для забезпечення сполучення внутрішніх об'ємів ємностей 3 та 4 відповідно зі змішувальною порожниною Л. Для запобігання неконтрольованому спорожненню ємностей 3 та 4 від додаткових косметичних речовин та несанкціонованому потраплянню цих речовин у змішувальну порожнину Л, віконця Н та П перекриті перфорованими мембранами 10 та 11 відповідно. Форма та розміри перфораційних отворів мембран 10 та 11 залежать від властивостей додаткових косметичних речовин, неконтрольованому вивільненню яких вони перешкоджають. Так у мембрани 10, що перекриває віконце Н ємності 3 з першою допоміжною косметичною речовиною И (наприклад, з розріджувачем), діаметр перфораційних отворів вибраний таким чином, щоб сили поверхневого натягу перешкоджали вільному виливу розріджувача через перфораційні отвори, але, разом з тим, не перешкоджали перенесенню розріджувача на волосини щіточки 6 при їх контакті. А у мембрани 11, що перекриває віконце Р ємності 4, заповненої другою допоміжною косметичною речовиною (наприклад, спеціальними ворсинами для подовження вій), перфораційні отвори виконані у вигляді щілин, подібних за формою спеціальним ворсинам та трохи більших цих ворсин за розмірами. Перфораційні отвори мембрани 11 спрямовані концентрично подовжній вісі змішувальної камери Л та самого футляру - змішувача. Це слугує правильному розташуванню спеціальних ворсин на поверхні щіточки 6 при їх подальшому нанесенні на вії. На відкритому кінці ємності 1 сформований охоплювач У, який разом з кільцевими фланцями ємностей 3, 4 та стакана 9 утворюють защипкове з'єднання, котре забезпечує можливість осьового провертання ємності 1 по відношенню до ємностей 3 та 4. В охоплювачі У виконаний паз Ф, в якому розташований елемент кільцевого фланця стакана 9 - поводок Ц з покажчиком. Положення покажчика довідка Ц точно співпадає з положенням осі віконця Р стакана 9. На зовнішній поверхні ємності 3 розташована мітка Ч, положення якої точно співпадає з положенням поздовжньої вісі віконця Н. На зовнішній поверхні ємності 4 розташована мітка Ш, положення якої точно співпадає з положенням поздовжньої вісі віконця П. Мітки Ч та Ш можуть бути виконаними у будь-якому вигляді: словесних позначень, геометричних елементів чи фігур, умовних позначень. Важливим є лише можливість точного співставлення покажчика повідка Ц з мітками Ч та Ш. При збігу положення покажчика повідка Ц з міткою Ч забезпечується збіг положення віконця Р стакану 9 з положенням віконця Н ємності 3, а відповідно і забезпечується доступ до розташованої у ємності 3 допоміжної косметичної речовини И (наприклад, розріджувача) та можливість його забору щіточкою 6 як засобом доставляння косметичних речовин. При збігу положення покажчика повідка Ц з міткою Ш забезпечується збіг положення віконця Р стакану 9 з положенням віконця П ємності 4, а відповідно і забезпечується доступ до розташованої у ємності 4 другої допоміжної косметичної речовини К (наприклад, спеціальних ворсин для подовження вій) та можливість забору цієї допоміжної косметичної речовини щіточкою 6. При відсутності збігу положення покажчика повідка Ц з будь-якою міткою, положення віконця Р стакана 9 не співпадає з віконцями Н та П ємностей 3 та 4 відповідно, доступ до допоміжних косметичних речовин перекритий поверхнею стакана 9, а відповідно і відсутня можливість забору допоміжних косметичних речовин щіточкою 6. Споряджений футляр-змішувач для косметичних речовин використовують, наприклад, наступним чином. В разі необхідності застосування лише основної косметичної речовини (наприклад, спеціальної туші для вій) попередньо контролюють положення покажчика повідка Ц із забезпеченням його проміжного положення відносно міток Ш та Ч кутовим провертанням ємності 1 відносно ємностей 3 та 4. Далі від'єднують базовий блок 5, наприклад, скручуючи його з різьби штуцера 8. Поздовжнім щодо осі футляра - змішувача рухом вивільняють щіточку 6 із набраною на її поверхню основною косметичною речовиною Е та здійснюють фарбування вій, оперуючи щіточкою 6 і утримуючи базовий блок 5 пальцями однієї руки. При встановленні проміжного положення покажчика повідка Ц відносно міток Ш та Ч осьовим провертанням ємності 1 відносно ємностей 3 та 4 паз Ф охоплювача У діє на повідок Ц стакана 9, змушуючи останній провертатися, перекриваючи своєю суцільною боковою поверхнею віконця Н та Р ємностей 3 та 4 відповідно. При скручуванні базового блока 5 з різьби штуцера 8 цей рух через ніжку 7 передається на щіточку 6, яка при цьому набирає на свою поверхню основну косметичну речовину Е. При повздовжньому русі щіточка 6 проходить через отвір дозатора 2 з позбавленням надлишків основної косметичної речовини на її поверхні. В разі необхідності нанесення на вії допоміжної косметичної речовини И, такої як розріджувач, футляр-змішувач повертають таким чином, щоб ємність 3 опинилась зверху, 3 UA 101083 C2 5 10 15 20 25 30 35 40 суміщають покажчик повідка Ц з міткою Ч, як це зазначено вище, після чого щіточку 6 заводять у змішувальну камеру Л футляра-змішувача і, провертаючи її, набирають розріджувач на поверхню щіточки 6. Подальшим повздовжнім щодо осі футляру-змішувача рухом вивільняють щіточку 6 із набраною на її поверхню допоміжною косметичною речовиною та здійснюють її нанесення на вії, оперуючи щіточкою 6 і утримуючи базовий блок 5 пальцями однієї руки. Якщо ж необхідно розрідити консистенцію основної косметичної речовини, тобто необхідно змішати спеціальну туш для вій з розріджувачем, перед вивільненням щіточки 6 здійснюють контрольовану кількість її кутових поворотів та поступально - зворотних рухів вздовж змішувальної камери Л з попереднім зміщенням покажчика повідка Ц відносно мітки Ч. Довжина змішувальної камери Л дозволяє при цьому здійснити якісне змішування косметичних речовин за рахунок зазначених рухів. Про вихід за межі змішувальної камери Л сигналізує поява необхідності прикладання додаткового зусилля для поступального руху щіточки 6. Це забезпечується звуженням прохідного перерізу дещо меншими діаметрами отворів у дозаторі 2 з одного боку та у денці стакану 9 - з протилежного боку змішувальної камери Л. В разі необхідності нанесення на вії допоміжної косметичної речовини К такої як спеціальні ворсинки для подовження вій, футляр-змішувач повертають таким чином, щоб ємність 4 опинилась зверху, суміщають покажчик повідка Ц з міткою Ш, після чого щіточку 6 заводять у змішувальну камеру Л футляра-змішувача з попереднім зняттям косметичною серветкою основної косметичної речовини з поверхні щіточки 6 чи без такого зняття і, провертаючи її та періодично струшуючи футляр-змішувач, набирають спеціальні ворсинки для подовження вій на поверхню щіточки 6. Вивільнивши щіточку 6 поздовжнім рухом, наносять спеціальні ворсинки на поверхню вій для їх подовження. Конструкція футляру-змішувача може передбачати можливість розміщення в ньому двох основних косметичних речовин, тоді базовий блок 5 має симетрично розташовані другий засіб для доставляння косметичних речовин з протилежного щіточці 6 боку, а також свої ємності для додаткових косметичних речовин та свою змішувальну порожнину з того ж боку. Конструкція, що пропонується, дозволяє розширити функціональні можливості футляру для косметичних речовин і здійснювати не тільки зручне сумісне зберігання кількох косметичних речовин, але й за рахунок комбінування описаних вище способів використання змішувати та застосовувати кілька косметичних речовин як у змішаному вигляді так і поодинці. Технічне рішення, що пропонується, може бути здійснене з використанням відомих матеріалів, обладнання та технологій, які широко використовуються в наш час в косметичній промисловості. ФОРМУЛА ВИНАХОДУ Футляр-змішувач для косметичних речовин, що складається з поєднаних між собою з можливістю кутового зміщення принаймні однієї ємності для основної твердої чи пастоподібної косметичної речовини з дозатором, принаймні однієї ємності для додаткової косметичної речовини та роз'ємно сполученого з ними базового блока з принаймні одним засобом доставляння косметичних речовин, який відрізняється тим, що принаймні одна ємність для додаткової косметичної речовини має змішувальну порожнину, споряджену принаймні одним засобом контрольованої видачі додаткової косметичної речовини. 4 UA 101083 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
