Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем для комбінованої лазерної системи

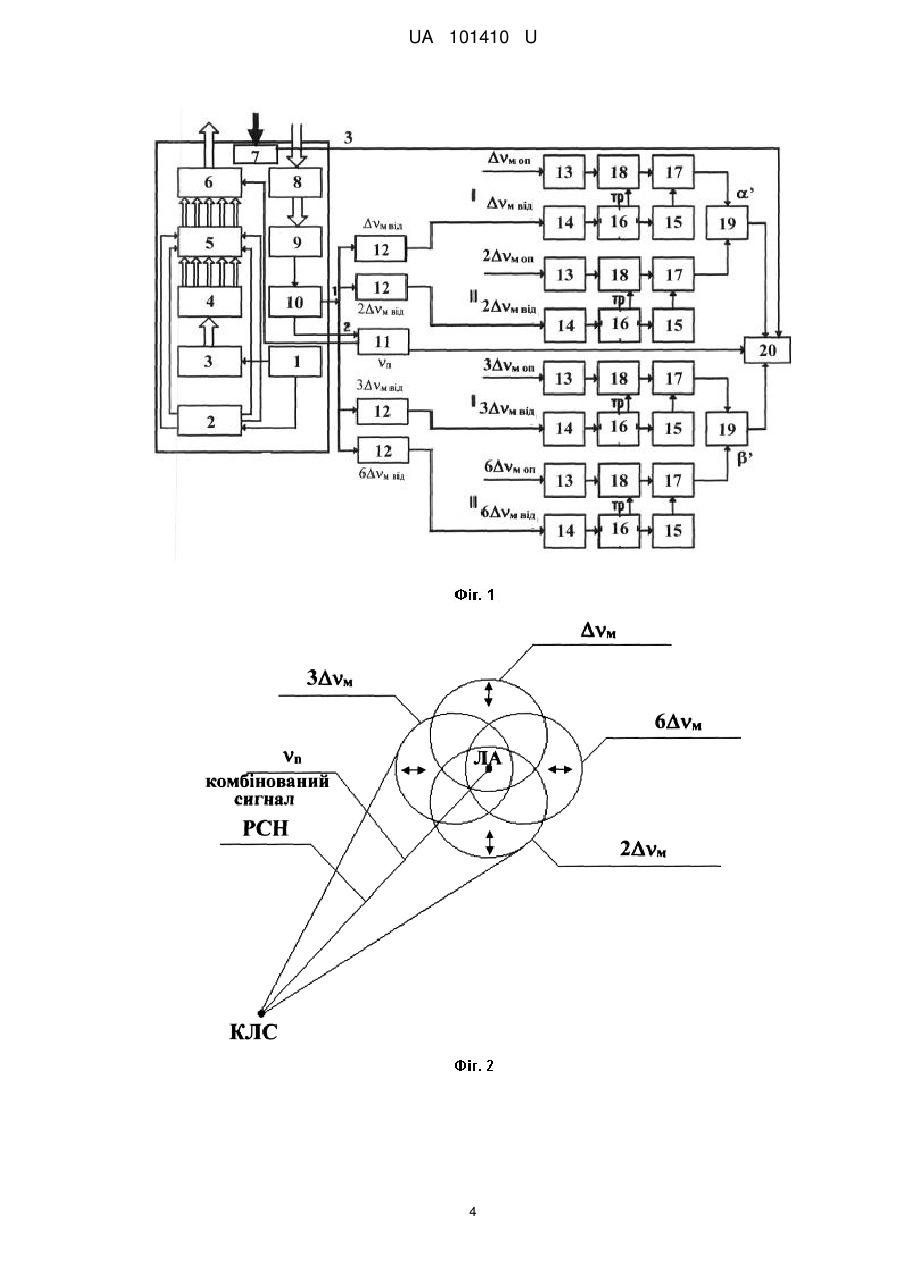

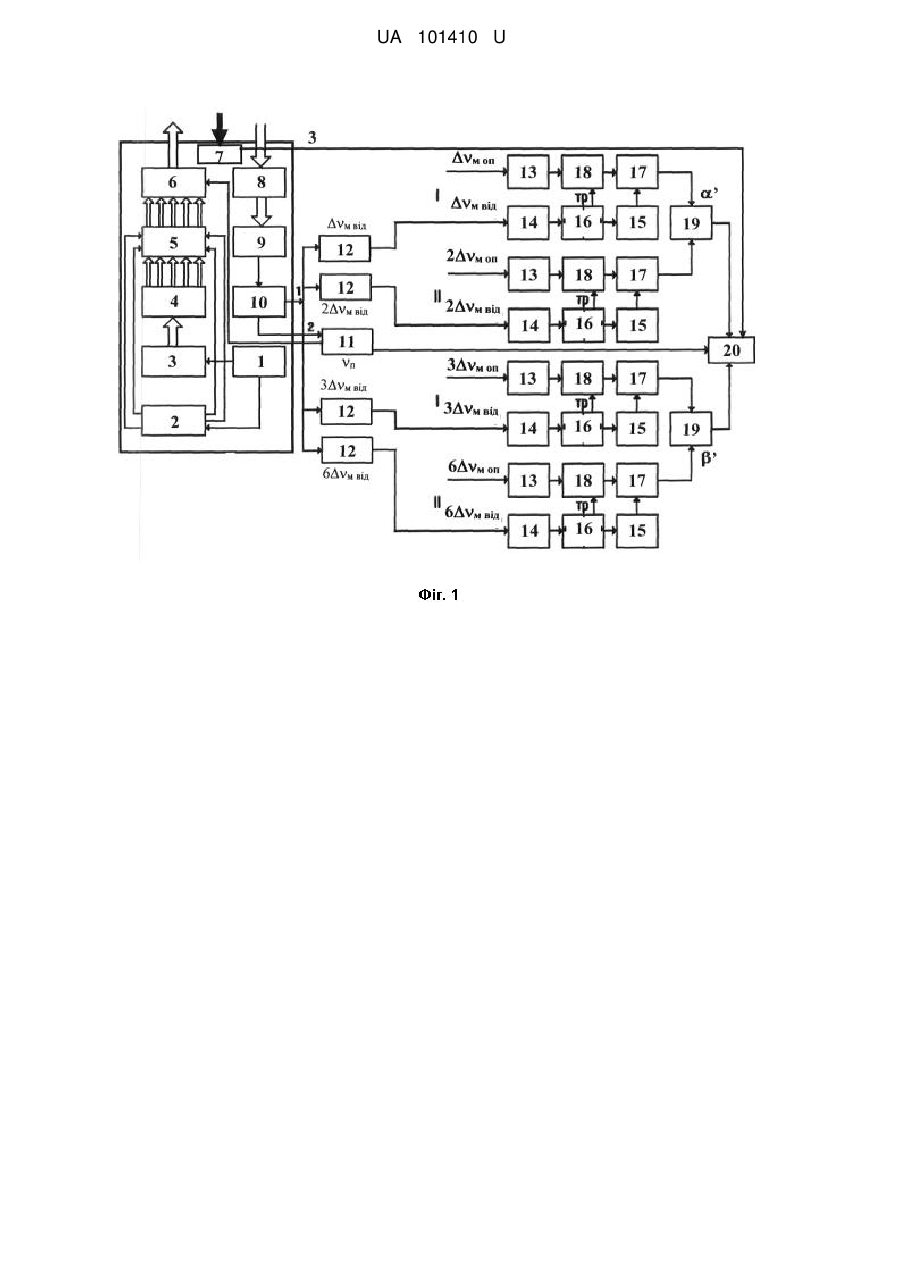

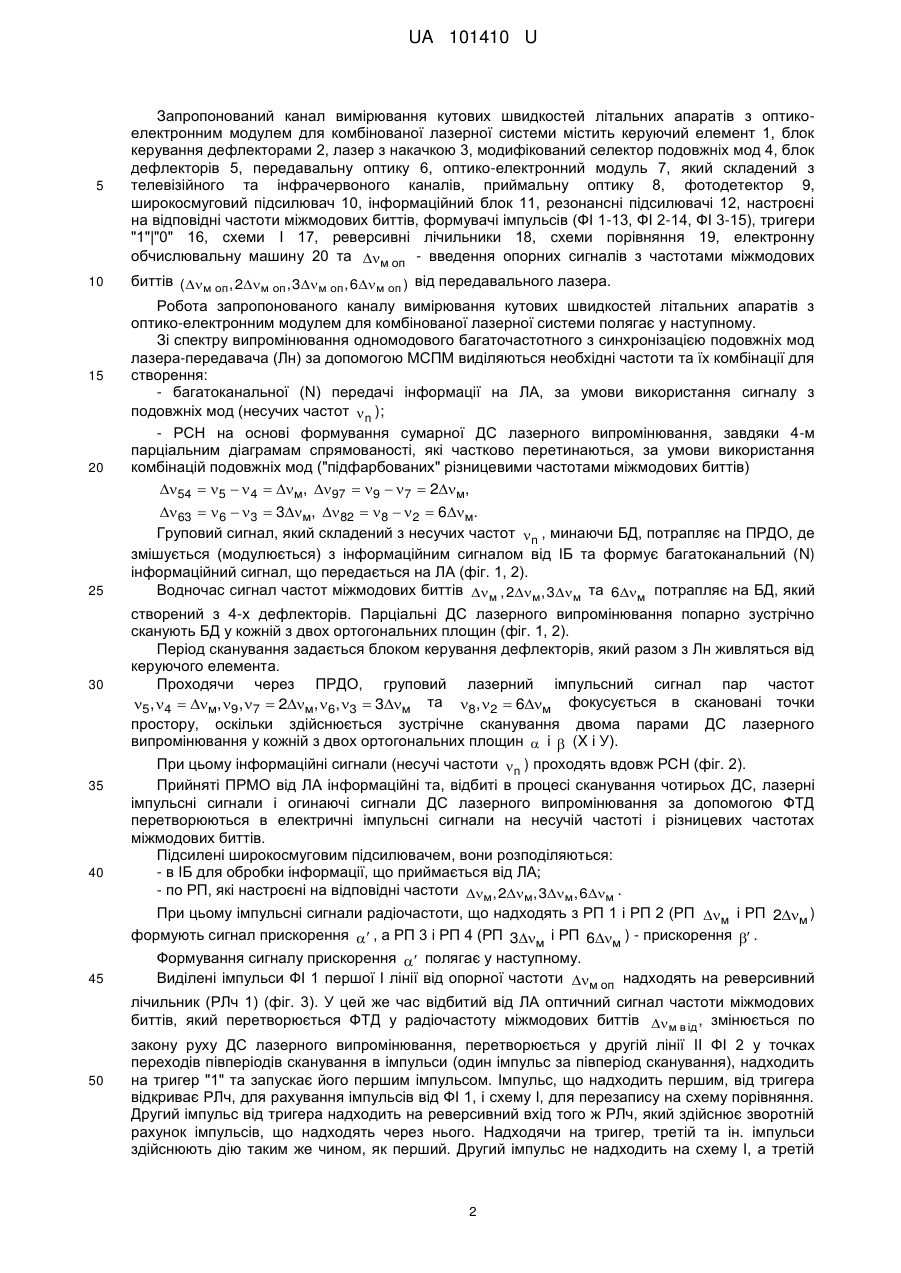

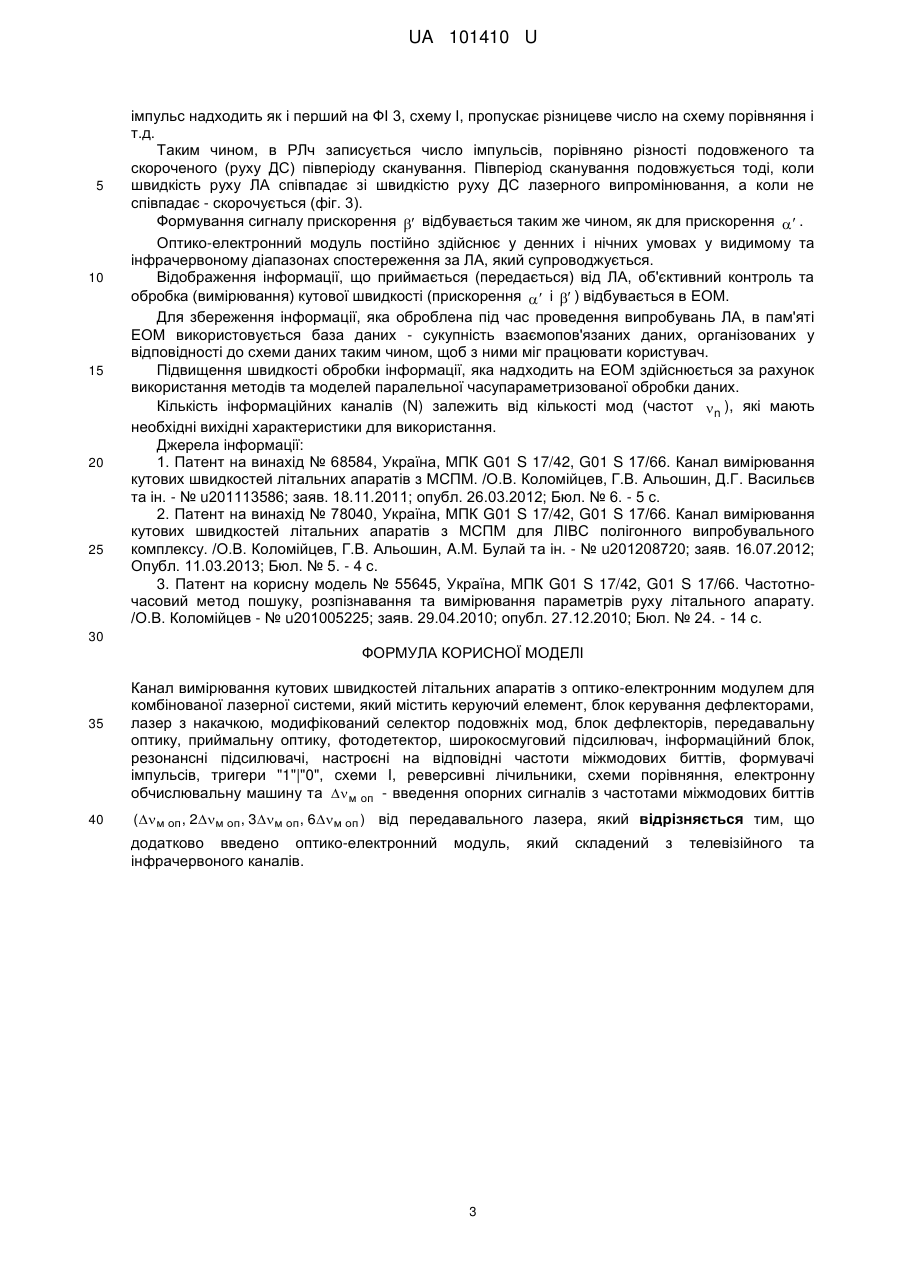

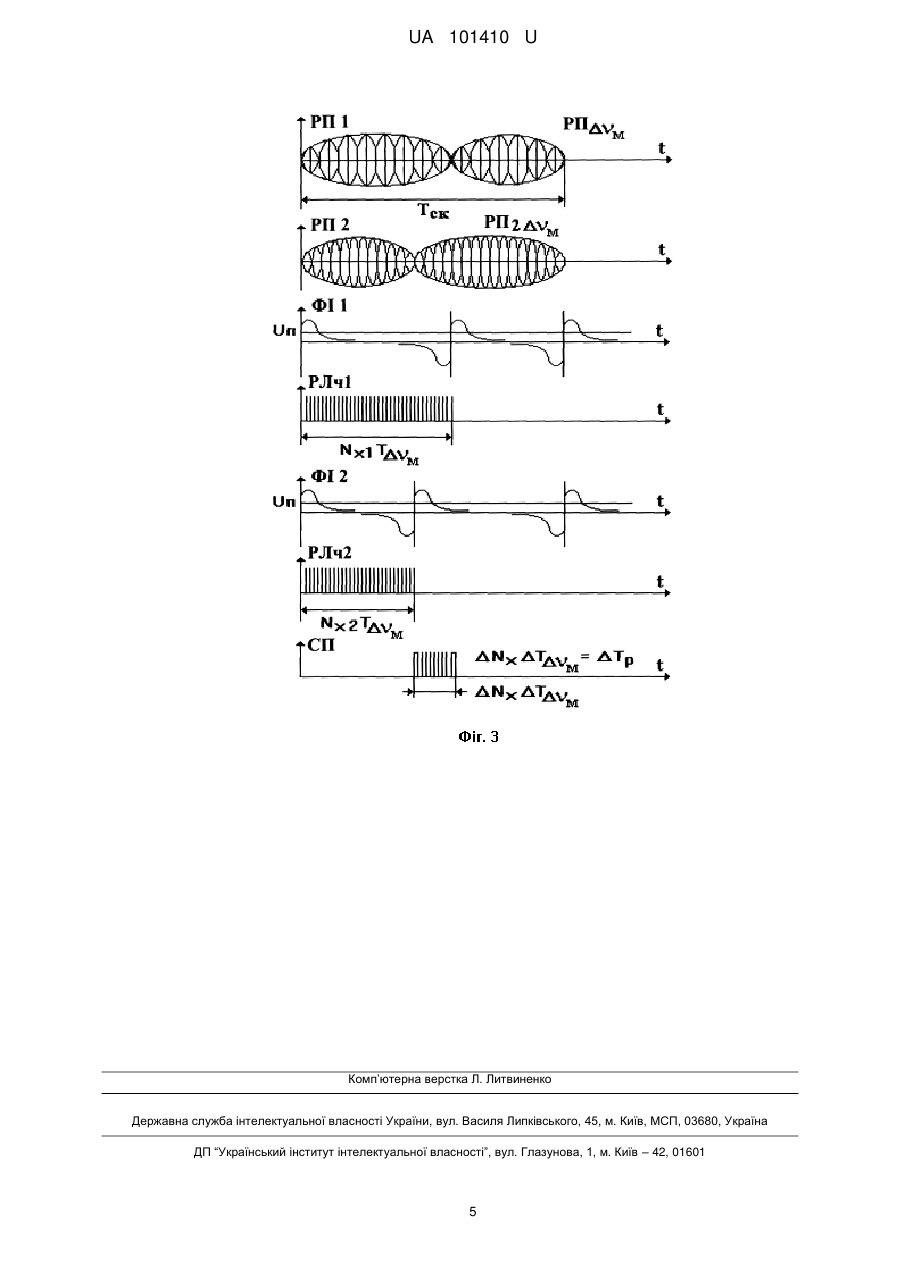

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем для комбінованої лазерної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та  м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп, 2м оп, 3м оп, 6м оп ) від передавального лазера. Додатково введено оптико електронний модуль, який складений з телевізійного та інфрачервоного каналів. UA 101410 U (12) UA 101410 U UA 101410 U 5 10 15 20 25 30 35 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки комбінованої лазерної системи (КЛС). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з МСПМ" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), блок дефлекторів (БД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), інформаційний блок (ІБ), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ), тригери "1"|"0", схеми I, резонансні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та м оп введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань літального апарата (ЛА). Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип є "Канал вимірювання кутових швидкостей літальних апаратів з МСПМ для ЛІВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину (ЕОМ) та м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань ЛА. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем для комбінованої лазерної системи, який дозволить здійснювати високоточне вимірювання кутових швидкостей (прискорення  і  ) ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальну (N) передачу команд керування на ЛА, об'єктивний контроль, розширення функціональних можливостей під час проведення його випробувань у нічний час та збереження інформації. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та м оп - введення опорних 40 45 50 55 сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного і інфрачервоного каналів. Побудова каналу вимірювання кутових швидкостей літальних апаратів з оптикоелектронним модулем для комбінованої лазерної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні кутової швидкості (прискорення  і  ) ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальну (N) передачу команд керування на ЛА, здійсненні об'єктивного контролю у денних і нічних умовах та збереженні інформації, яка оброблена під час проведення випробувань ЛА. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: 1 вимірювальний сигнал; 2 - інформаційний сигнал; 3 - комбінований сигнал у видимому і інфрачервоному діапазонах; м оп  - введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування 4-ма діаграмами спрямованості (ДС) лазерного випромінювання в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків запропонованого каналу. 1 UA 101410 U 5 10 15 20 25 30 35 40 45 Запропонований канал вимірювання кутових швидкостей літальних апаратів з оптикоелектронним модулем для комбінованої лазерної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного та інфрачервоного каналів, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, інформаційний блок 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1-13, ФІ 2-14, ФІ 3-15), тригери "1"|"0" 16, схеми I 17, реверсивні лічильники 18, схеми порівняння 19, електронну обчислювальну машину 20 та м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп , 2м оп , 3м оп , 6м оп ) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем для комбінованої лазерної системи полягає у наступному. Зі спектру випромінювання одномодового багаточастотного з синхронізацією подовжніх мод лазера-передавача (Лн) за допомогою МСПМ виділяються необхідні частоти та їх комбінації для створення: - багатоканальної (N) передачі інформації на ЛА, за умови використання сигналу з подовжніх мод (несучих частот  n ); - РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним діаграмам спрямованості, які частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів) 54  5   4  м, 97  9  7  2м,  63   6  3  3м,  82  8   2  6м. Груповий сигнал, який складений з несучих частот  n , минаючи БД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від ІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). Водночас сигнал частот міжмодових биттів м , 2м , 3м та 6м потрапляє на БД, який створений з 4-х дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують БД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається блоком керування дефлекторів, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,  4  м, 9, 7  2м, 6, 3  3м та 8, 2  6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  (X і У). При цьому інформаційні сигнали (несучі частоти  n ) проходять вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою ФТД перетворюються в електричні імпульсні сигнали на несучій частоті і різницевих частотах міжмодових биттів. Підсилені широкосмуговим підсилювачем, вони розподіляються: - в ІБ для обробки інформації, що приймається від ЛА; - по РП, які настроєні на відповідні частоти м, 2м, 3м, 6м . При цьому імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП м і РП 2м ) формують сигнал прискорення  , а РП 3 і РП 4 (РП 3м і РП 6м ) - прискорення  . Формування сигналу прискорення  полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м оп надходять на реверсивний лічильник (РЛч 1) (фіг. 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м в ід , змінюється по 50 закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його першим імпульсом. Імпульс, що надходить першим, від тригера відкриває РЛч, для рахування імпульсів від ФІ 1, і схему І, для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Надходячи на тригер, третій та ін. імпульси здійснюють дію таким же чином, як перший. Другий імпульс не надходить на схему І, а третій 2 UA 101410 U 5 10 15 20 25 імпульс надходить як і перший на ФІ 3, схему І, пропускає різницеве число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів, порівняно різності подовженого та скороченого (руху ДС) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - скорочується (фіг. 3). Формування сигналу прискорення  відбувається таким же чином, як для прискорення  . Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості (прискорення  і  ) відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка надходить на ЕОМ здійснюється за рахунок використання методів та моделей паралельної часупараметризованої обробки даних. Кількість інформаційних каналів (N) залежить від кількості мод (частот  n ), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на винахід № 68584, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з МСПМ. /О.В. Коломійцев, Г.В. Альошин, Д.Г. Васильєв та ін. - № u201113586; заяв. 18.11.2011; опубл. 26.03.2012; Бюл. № 6. - 5 с. 2. Патент на винахід № 78040, Україна, МПК G01 S 17/42, G01 S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з МСПМ для ЛІВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, A.M. Булай та ін. - № u201208720; заяв. 16.07.2012; Опубл. 11.03.2013; Бюл. № 5. - 4 с. 3. Патент на корисну модель № 55645, Україна, МПК G01 S 17/42, G01 S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем для комбінованої лазерної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, інформаційний блок, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та  м оп - введення опорних сигналів з частотами міжмодових биттів ( м оп, 2м оп, 3м оп, 6м оп ) від передавального лазера, який відрізняється тим, що додатково введено оптико-електронний інфрачервоного каналів. модуль, 3 який складений з телевізійного та UA 101410 U 4 UA 101410 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
