Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем та можливістю розпізнавання ла для лівс полігонного випробувального комплексу

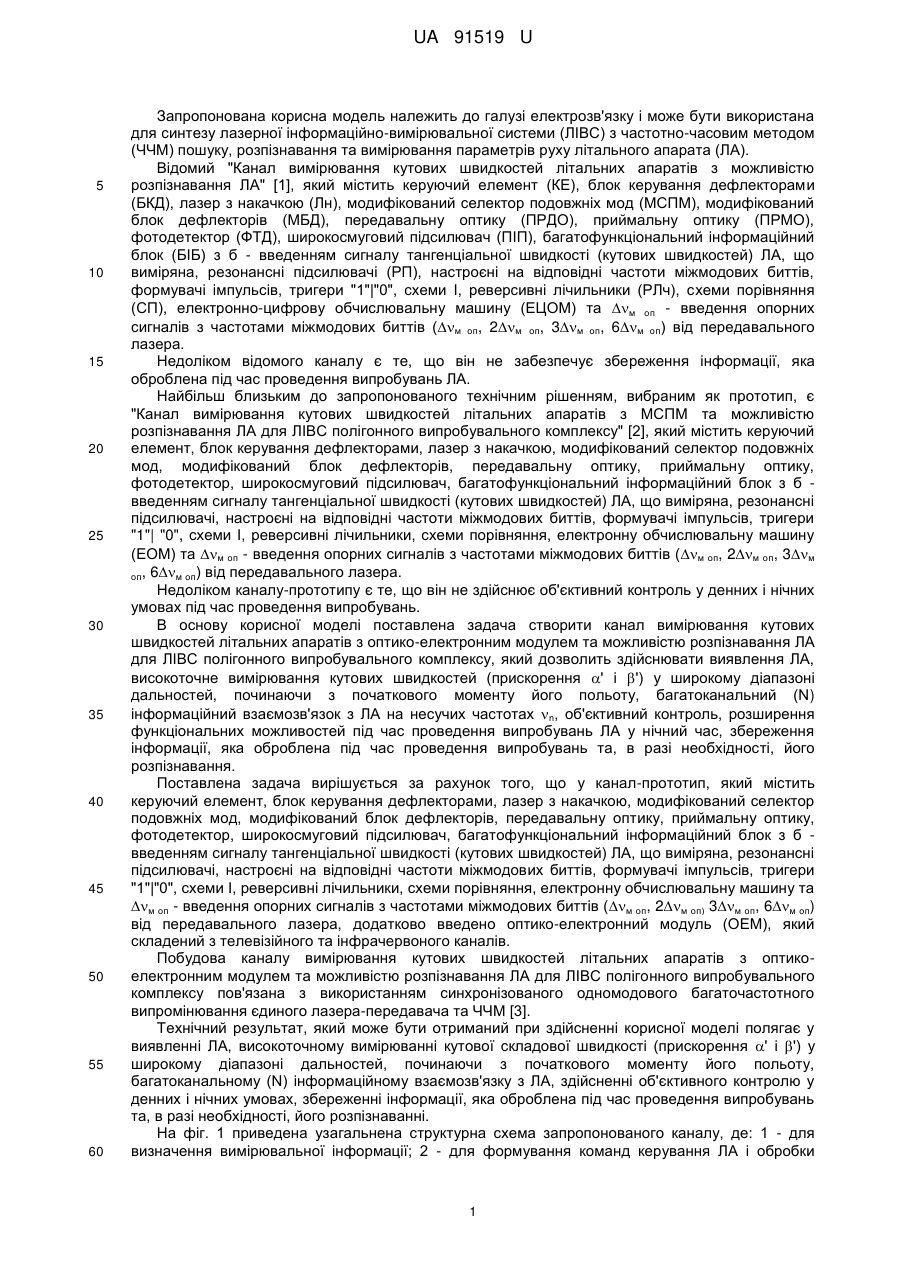

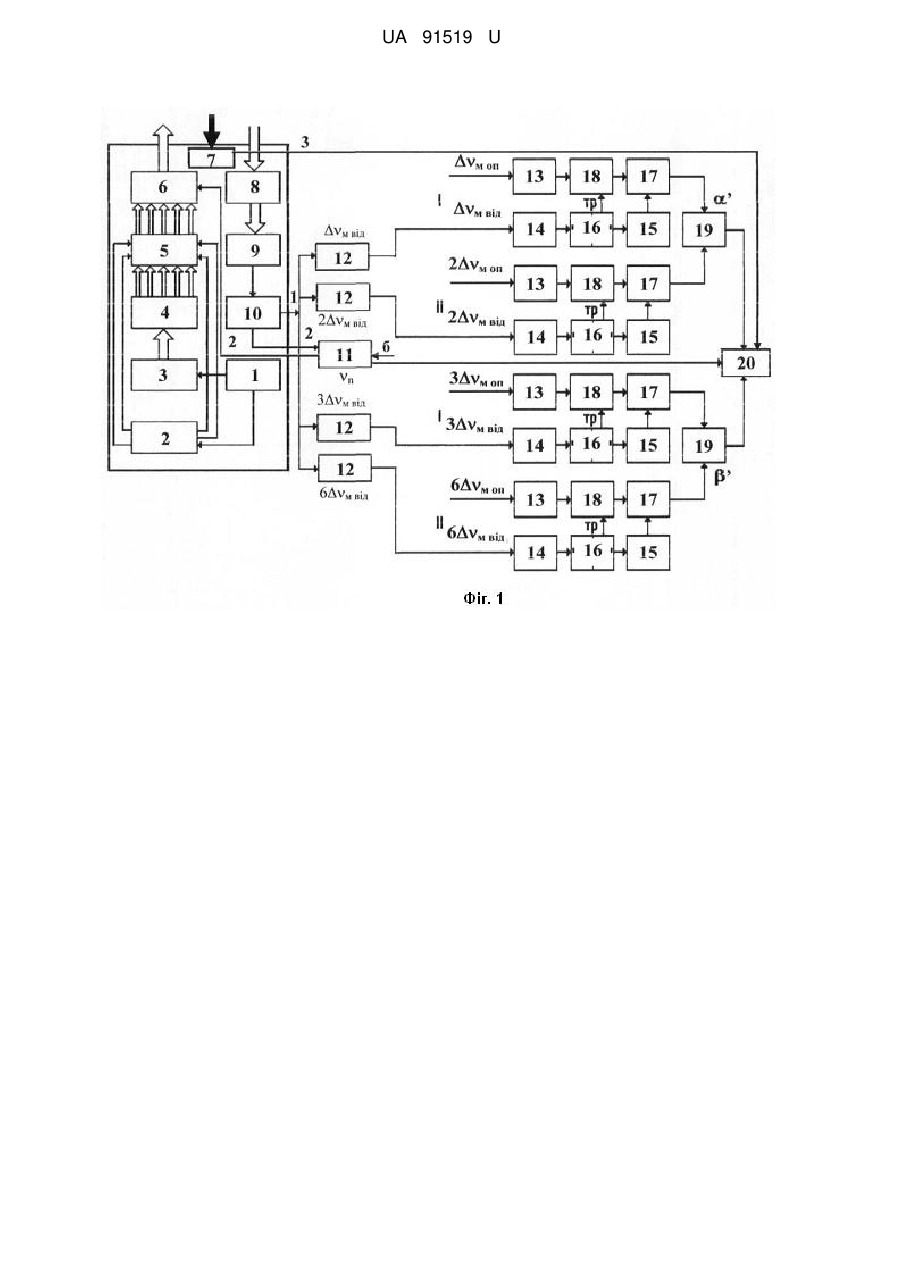

Реферат: Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарата, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"| "0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м oп, 2м оп, 3м оп, 6м оп) від передавального лазера. Додатково введено оптико-електронний модуль, який складений з телевізійного та інфрачервоного каналів. UA 91519 U (12) UA 91519 U UA 91519 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до галузі електрозв'язку і може бути використана для синтезу лазерної інформаційно-вимірювальної системи (ЛІВС) з частотно-часовим методом (ЧЧМ) пошуку, розпізнавання та вимірювання параметрів руху літального апарата (ЛА). Відомий "Канал вимірювання кутових швидкостей літальних апаратів з можливістю розпізнавання ЛА" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), модифікований селектор подовжніх мод (МСПМ), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ПІП), багатофункціональний інформаційний блок (БІБ) з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники (РЛч), схеми порівняння (СП), електронно-цифрову обчислювальну машину (ЕЦОМ) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліком відомого каналу є те, що він не забезпечує збереження інформації, яка оброблена під час проведення випробувань ЛА. Найбільш близьким до запропонованого технічним рішенням, вибраним як прототип, є "Канал вимірювання кутових швидкостей літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"| "0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину (ЕОМ) та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера. Недоліком каналу-прототипу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань. В основу корисної моделі поставлена задача створити канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який дозволить здійснювати виявлення ЛА, високоточне вимірювання кутових швидкостей (прискорення ' і ') у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальний (N) інформаційний взаємозв'язок з ЛА на несучих частотах n, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань та, в разі необхідності, його розпізнавання. Поставлена задача вирішується за рахунок того, що у канал-прототип, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп) 3м оп, 6м оп) від передавального лазера, додатково введено оптико-електронний модуль (OEM), який складений з телевізійного та інфрачервоного каналів. Побудова каналу вимірювання кутових швидкостей літальних апаратів з оптикоелектронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу пов'язана з використанням синхронізованого одномодового багаточастотного випромінювання єдиного лазера-передавача та ЧЧМ [3]. Технічний результат, який може бути отриманий при здійсненні корисної моделі полягає у виявленні ЛА, високоточному вимірюванні кутової складової швидкості (прискорення ' і ') у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, багатоканальному (N) інформаційному взаємозв'язку з ЛА, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань та, в разі необхідності, його розпізнаванні. На фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: 1 - для визначення вимірювальної інформації; 2 - для формування команд керування ЛА і обробки 1 UA 91519 U 5 10 15 20 25 30 35 40 45 50 55 інформації, що отримується від нього; 3 - для обробки інформації у видимому і інфрачервоному діапазонах; м оп … - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м оп, 3м оп, 6м оп) від передавального лазера; б - введення сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна. На фіг. 2 приведено створення рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання у невеликому куті і окремо 4-ма ДС в ортогональних площинах. На фіг. 3 приведені епюри напруг з виходів блоків запропонованого каналу. Запропонований канал вимірювання кутових швидкостей літальних апаратів з оптикоелектронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, модифікований селектор подовжніх мод 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль, який складений з телевізійного та інфрачервоного каналів 7, приймальну оптику 8, фотодетектор 9, широкосмуговий підсилювач 10, багатофункціональний інформаційний блок з б - введенням сигналу тангенціальної швидкості (кутових швидкостей) ЛА, що виміряна 11, резонансні підсилювачі 12, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів (ФІ 1-13, ФІ 2-14, ФІ 3-15), тригери "1"| "0" 16, схеми I 17, реверсивні лічильники 18, схеми порівняння 19, електронну обчислювальну машину 20 та м оп - введення опорних сигналів з частотами міжмодових биттів (м оп, 2м oп, 3 м оп, 6м оп) від передавального лазера. Робота запропонованого каналу вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою МСПМ виділяються необхідні пари частот і окремі частоти для створення: багатоканального (N) інформаційного зв'язку, за умови використання сигналу з подовжніх мод (несучих частот n); рівносигнального напрямку на основі формування сумарної ДС лазерного випромінювання, завдяки 4 парціальним діаграмам спрямованості, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): A54=5-v4=м, 97=9-7=2м, 63=6-3=3м, 82=8-2=6м. Груповий сигнал, який складений з несучих частот n, минаючи МБД, потрапляє на ПРДО, де змішується (модулюється) з інформаційним сигналом від БІБ та формує багатоканальний (N) інформаційний сигнал, що передається на ЛА (фіг. 1, 2). Водночас сигнал частот міжмодових биттів м, 2м, 3м та 6м потрапляє на МБД, який створений з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від КЕ. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот 5,4=м, 9,7=2м, 6,3=3м та 8,2=6м фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС лазерного випромінювання у кожній з двох ортогональних площин  і  або X і У. При цьому інформаційний сигнал (команди керування ЛА) на несучих частотах n проходить вдовж РСН (фіг. 2). Прийняті ПРМО від ЛА інформаційні та лазерні імпульсні сигнали і огинаючи сигнали ДС лазерного випромінювання, відбиті в процесі сканування чотирьох ДС, за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на несучих частотах і різницевих частотах міжмодових биттів. Підсилені ШП вони розподіляються: в БІБ для обробки інформації, що приймається від ЛА та його розпізнавання; по РП, що настроєні на відповідні частоти міжмодових биттів м від, 2м від, 3м від, 6м від. Одночасно імпульсні сигнали радіочастоти, що надходять з РП 1 і РП 2 (РП м від і РП 2м від) формують сигнал прискорення ', а РП 3 і РП 4 (РП 3м від і РП 6м від) - прискорення '. Формування сигналу прискорення ' полягає у наступному. Виділені імпульси ФІ 1 першої І лінії від опорної частоти м оп надходять на РЛч 1 (фіг. 3). У цей же час відбитий від ЛА оптичний сигнал частоти міжмодових биттів, який перетворюється ФТД у радіочастоту міжмодових биттів м від, змінюється по закону руху ДС лазерного випромінювання, перетворюється у другій лінії II ФІ 2 у точках переходів півперіодів сканування в імпульси (один імпульс за півперіод сканування), надходить на тригер "1" та запускає його 2 UA 91519 U 5 10 15 20 25 30 35 40 першим імпульсом. Перший імпульс, який надходить від тригера, відкриває РЛч для рахування імпульсів від ФІ 1 і схему I для перезапису на схему порівняння. Другий імпульс від тригера надходить на реверсивний вхід того ж РЛч, який здійснює зворотній рахунок імпульсів, що надходять через нього. Третій та наступні імпульси, надходять на тригер і роблять аналогічні дії першому. Другий імпульс не надходить на схему І, а третій імпульс, як і перший, надходить на ФІ 3, схему "І", пропускає різницеве число на схему порівняння і т.д. Таким чином, в РЛч записується число імпульсів порівняно різності подовженого та покороченого (руху ДС лазерного випромінювання) півперіоду сканування. Півперіод сканування подовжується тоді, коли швидкість руху ЛА співпадає зі швидкістю руху ДС лазерного випромінювання, а коли не співпадає - покорочується. Формування сигналу прискорення ' відбувається таким же чином. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання методів та моделей паралельної часопараметризованої обробки даних. Вимірювальна інформація про тангенціальну швидкість (кутові швидкості) ЛА від каналу кутових швидкостей використовується в БІБ для розпізнавання ЛА, що супроводжується. В разі необхідності виявлення ЛА у заданої точці простору груповий сигнал, який складений з частот міжмодових биттів і несучих частот n, сканується у заданій зоні за заданим законом сканування у вигляді сумарної ДС лазерного випромінювання за допомогою модифікованого блоку дефлекторів, де кут та напрямок відхилення сумарної ДС задається БКД (фіг. 1, 2). Кількість інформаційних каналів, що формуються, залежить від кількості мод (n), які мають необхідні вихідні характеристики для використання. Джерела інформації: 1. Патент на корисну модель №51059, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з можливістю розпізнавання ЛА. /О.В. Коломійцев, Д.Г. Васильєв, О.В. Висоцький та ін. - № u201001527; заяв. 15.02.2010; опубл. 25.06.2010; Бюл. № 12. - 10с. 2. Патент на корисну модель №74328, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання кутових швидкостей літальних апаратів з МСПМ та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу. /О.В. Коломійцев, О.С. Балабуха, Г.В. Пєвцов та ін. - № u201204072; заяв. 02.04.2012; опубл. 25.10.2012; Бюл. № 20. - 5 с 3. Патент на корисну модель №55645, Україна, MПK G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Канал вимірювання кутових швидкостей літальних апаратів з оптико-електронним модулем та можливістю розпізнавання ЛА для ЛІВС полігонного випробувального комплексу, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, модифікований селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, приймальну оптику, фотодетектор, широкосмуговий підсилювач, багатофункціональний інформаційний блок з б введенням сигналу тангенціальної швидкості (кутових швидкостей) літального апарата, що виміряна, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, формувачі імпульсів, тригери "1"|"0", схеми I, реверсивні лічильники, схеми порівняння, електронну обчислювальну машину та м оп - введення опорних сигналів з частотами міжмодових биттів (м oп, 2м оп, 3м оп, 6м оп) від передавального лазера, який відрізняється тим, що додатково введено оптико-електронний модуль, який складений з телевізійного та інфрачервоного каналів. 3 UA 91519 U 4 UA 91519 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
