Установка для горизонтальної проходки в ґрунтах

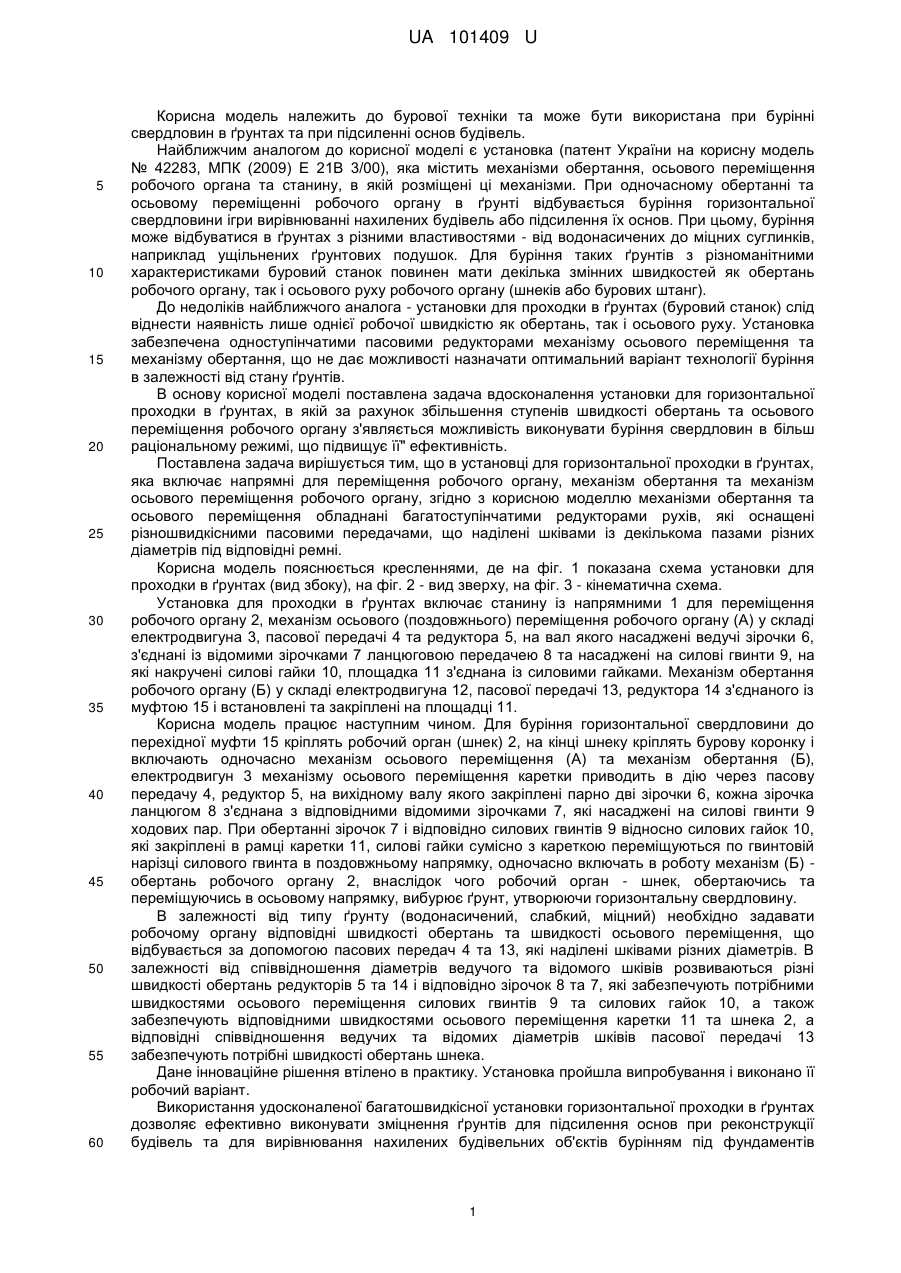

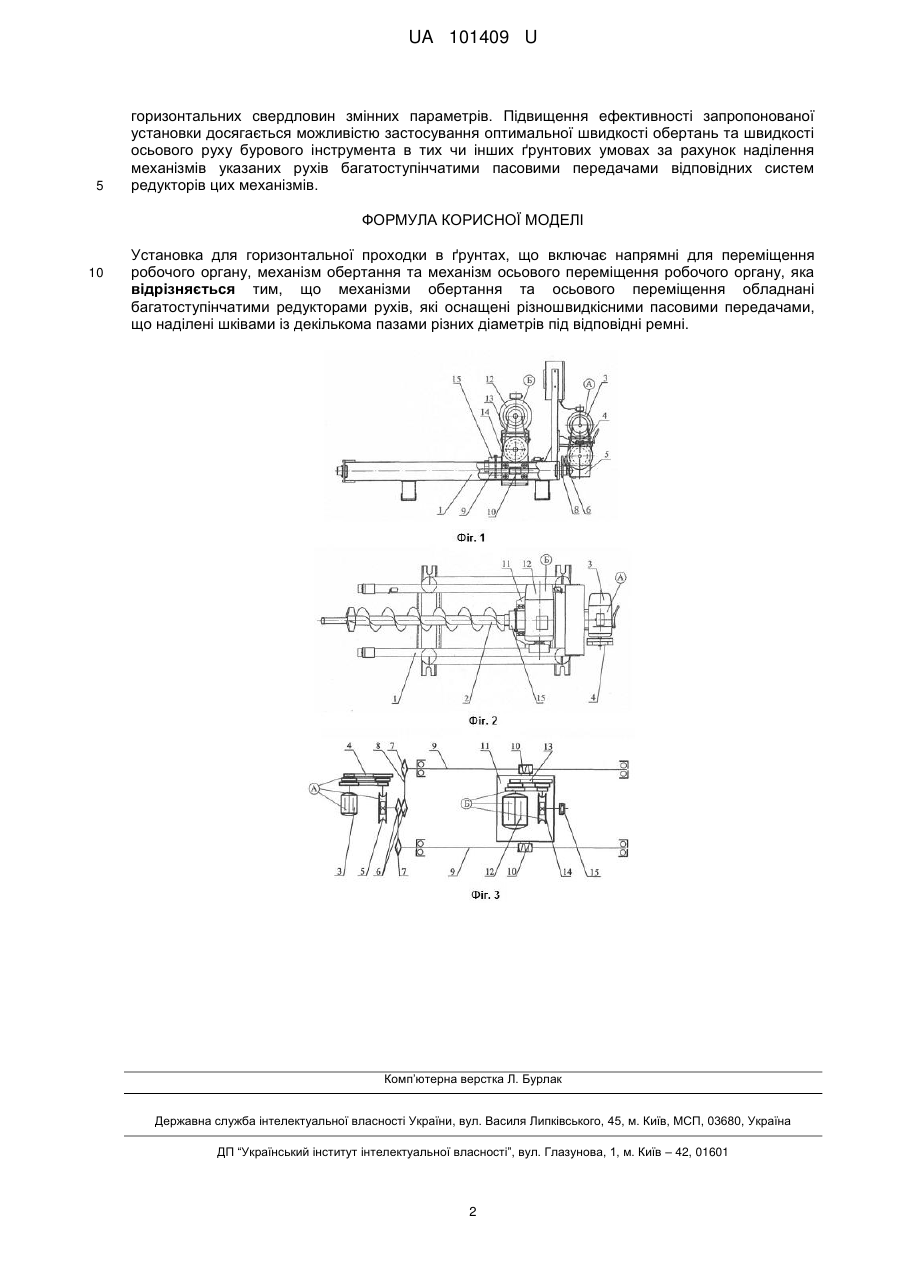

Реферат: Установка для горизонтальної проходки в грунтах включає напрямні для переміщення робочого органу, механізм обертання та механізм осьового переміщення робочого органу. Механізми обертання та осьового переміщення обладнані багатоступінчатими редукторами рухів. Редуктори рухів оснащені різношвидкісними пасовими передачами, що наділені шківами із декількома пазами різних діаметрів під відповідні ремні. UA 101409 U (54) УСТАНОВКА ДЛЯ ГОРИЗОНТАЛЬНОЇ ПРОХОДКИ В ҐРУНТАХ UA 101409 U UA 101409 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до бурової техніки та може бути використана при бурінні свердловин в ґрунтах та при підсиленні основ будівель. Найближчим аналогом до корисної моделі є установка (патент України на корисну модель № 42283, МПК (2009) Е 21В 3/00), яка містить механізми обертання, осьового переміщення робочого органа та станину, в якій розміщені ці механізми. При одночасному обертанні та осьовому переміщенні робочого органу в ґрунті відбувається буріння горизонтальної свердловини ігри вирівнюванні нахилених будівель або підсилення їх основ. При цьому, буріння може відбуватися в ґрунтах з різними властивостями - від водонасичених до міцних суглинків, наприклад ущільнених ґрунтових подушок. Для буріння таких ґрунтів з різноманітними характеристиками буровий станок повинен мати декілька змінних швидкостей як обертань робочого органу, так і осьового руху робочого органу (шнеків або бурових штанг). До недоліків найближчого аналога - установки для проходки в ґрунтах (буровий станок) слід віднести наявність лише однієї робочої швидкістю як обертань, так і осьового руху. Установка забезпечена одноступінчатими пасовими редукторами механізму осьового переміщення та механізму обертання, що не дає можливості назначати оптимальний варіант технології буріння в залежності від стану ґрунтів. В основу корисної моделі поставлена задача вдосконалення установки для горизонтальної проходки в ґрунтах, в якій за рахунок збільшення ступенів швидкості обертань та осьового переміщення робочого органу з'являється можливість виконувати буріння свердловин в більш раціональному режимі, що підвищує її" ефективність. Поставлена задача вирішується тим, що в установці для горизонтальної проходки в ґрунтах, яка включає напрямні для переміщення робочого органу, механізм обертання та механізм осьового переміщення робочого органу, згідно з корисною моделлю механізми обертання та осьового переміщення обладнані багатоступінчатими редукторами рухів, які оснащені різношвидкісними пасовими передачами, що наділені шківами із декількома пазами різних діаметрів під відповідні ремні. Корисна модель пояснюється кресленнями, де на фіг. 1 показана схема установки для проходки в ґрунтах (вид збоку), на фіг. 2 - вид зверху, на фіг. 3 - кінематична схема. Установка для проходки в ґрунтах включає станину із напрямними 1 для переміщення робочого органу 2, механізм осьового (поздовжнього) переміщення робочого органу (А) у складі електродвигуна 3, пасової передачі 4 та редуктора 5, на вал якого насаджені ведучі зірочки 6, з'єднані із відомими зірочками 7 ланцюговою передачею 8 та насаджені на силові гвинти 9, на які накручені силові гайки 10, площадка 11 з'єднана із силовими гайками. Механізм обертання робочого органу (Б) у складі електродвигуна 12, пасової передачі 13, редуктора 14 з'єднаного із муфтою 15 і встановлені та закріплені на площадці 11. Корисна модель працює наступним чином. Для буріння горизонтальної свердловини до перехідної муфти 15 кріплять робочий орган (шнек) 2, на кінці шнеку кріплять бурову коронку і включають одночасно механізм осьового переміщення (А) та механізм обертання (Б), електродвигун 3 механізму осьового переміщення каретки приводить в дію через пасову передачу 4, редуктор 5, на вихідному валу якого закріплені парно дві зірочки 6, кожна зірочка ланцюгом 8 з'єднана з відповідними відомими зірочками 7, які насаджені на силові гвинти 9 ходових пар. При обертанні зірочок 7 і відповідно силових гвинтів 9 відносно силових гайок 10, які закріплені в рамці каретки 11, силові гайки сумісно з кареткою переміщуються по гвинтовій нарізці силового гвинта в поздовжньому напрямку, одночасно включать в роботу механізм (Б) обертань робочого органу 2, внаслідок чого робочий орган - шнек, обертаючись та переміщуючись в осьовому напрямку, вибурює ґрунт, утворюючи горизонтальну свердловину. В залежності від типу ґрунту (водонасичений, слабкий, міцний) необхідно задавати робочому органу відповідні швидкості обертань та швидкості осьового переміщення, що відбувається за допомогою пасових передач 4 та 13, які наділені шківами різних діаметрів. В залежності від співвідношення діаметрів ведучого та відомого шківів розвиваються різні швидкості обертань редукторів 5 та 14 і відповідно зірочок 8 та 7, які забезпечують потрібними швидкостями осьового переміщення силових гвинтів 9 та силових гайок 10, а також забезпечують відповідними швидкостями осьового переміщення каретки 11 та шнека 2, а відповідні співвідношення ведучих та відомих діаметрів шківів пасової передачі 13 забезпечують потрібні швидкості обертань шнека. Дане інноваційне рішення втілено в практику. Установка пройшла випробування і виконано її робочий варіант. Використання удосконаленої багатошвидкісної установки горизонтальної проходки в ґрунтах дозволяє ефективно виконувати зміцнення ґрунтів для підсилення основ при реконструкції будівель та для вирівнювання нахилених будівельних об'єктів бурінням під фундаментів 1 UA 101409 U 5 горизонтальних свердловин змінних параметрів. Підвищення ефективності запропонованої установки досягається можливістю застосування оптимальної швидкості обертань та швидкості осьового руху бурового інструмента в тих чи інших ґрунтових умовах за рахунок наділення механізмів указаних рухів багатоступінчатими пасовими передачами відповідних систем редукторів цих механізмів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Установка для горизонтальної проходки в ґрунтах, що включає напрямні для переміщення робочого органу, механізм обертання та механізм осьового переміщення робочого органу, яка відрізняється тим, що механізми обертання та осьового переміщення обладнані багатоступінчатими редукторами рухів, які оснащені різношвидкісними пасовими передачами, що наділені шківами із декількома пазами різних діаметрів під відповідні ремні. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
