Пристрій для електростимуляції та масажу вагінальної зони

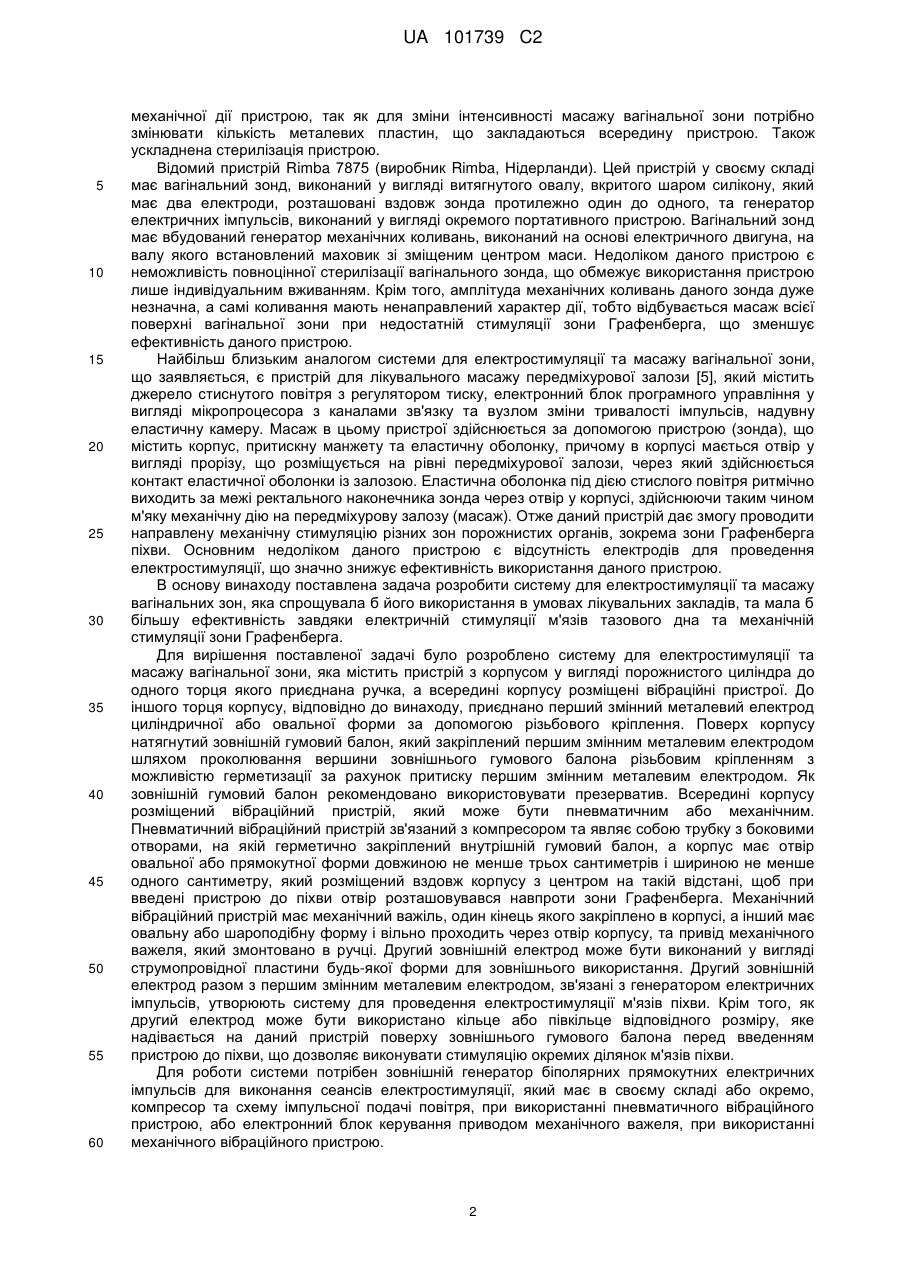

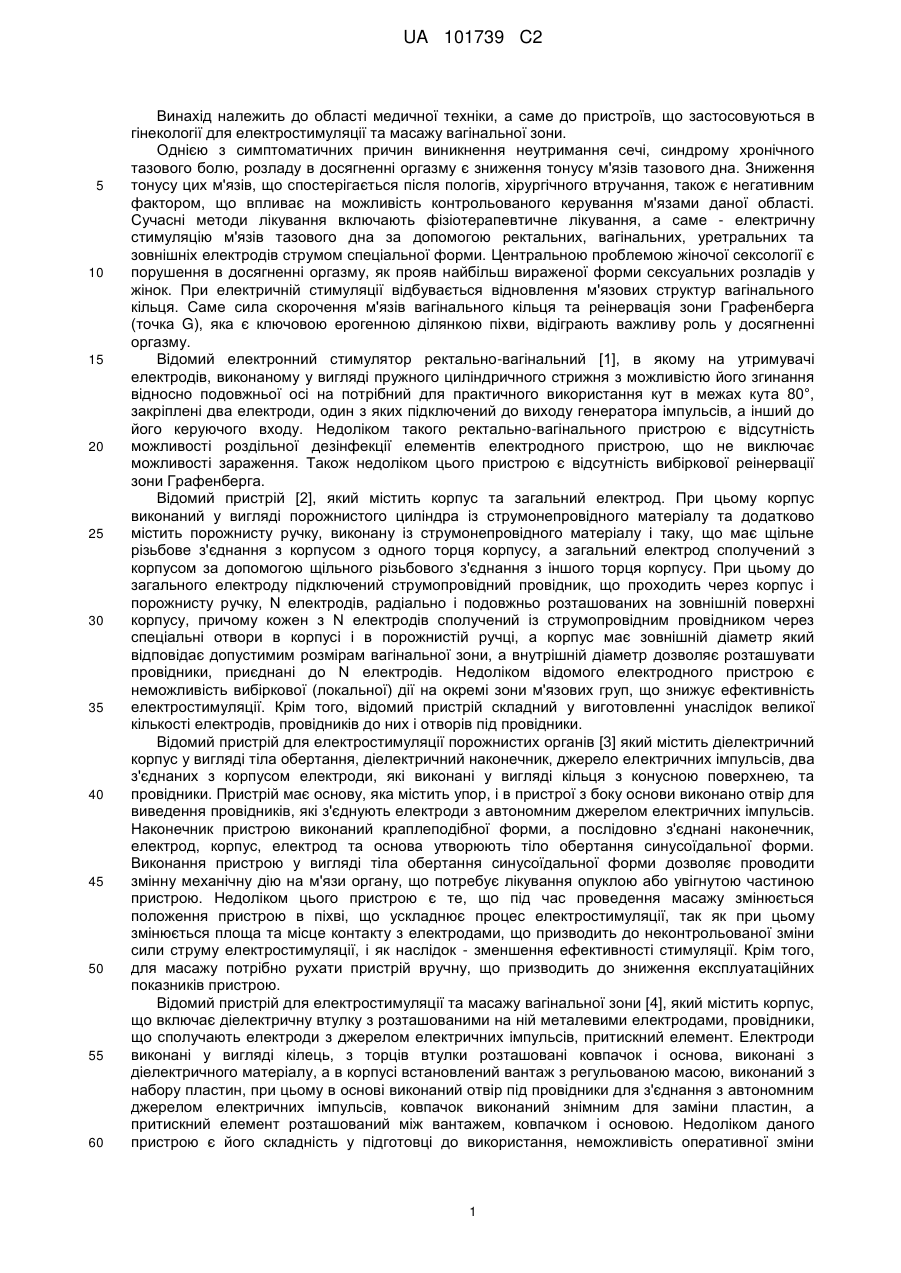

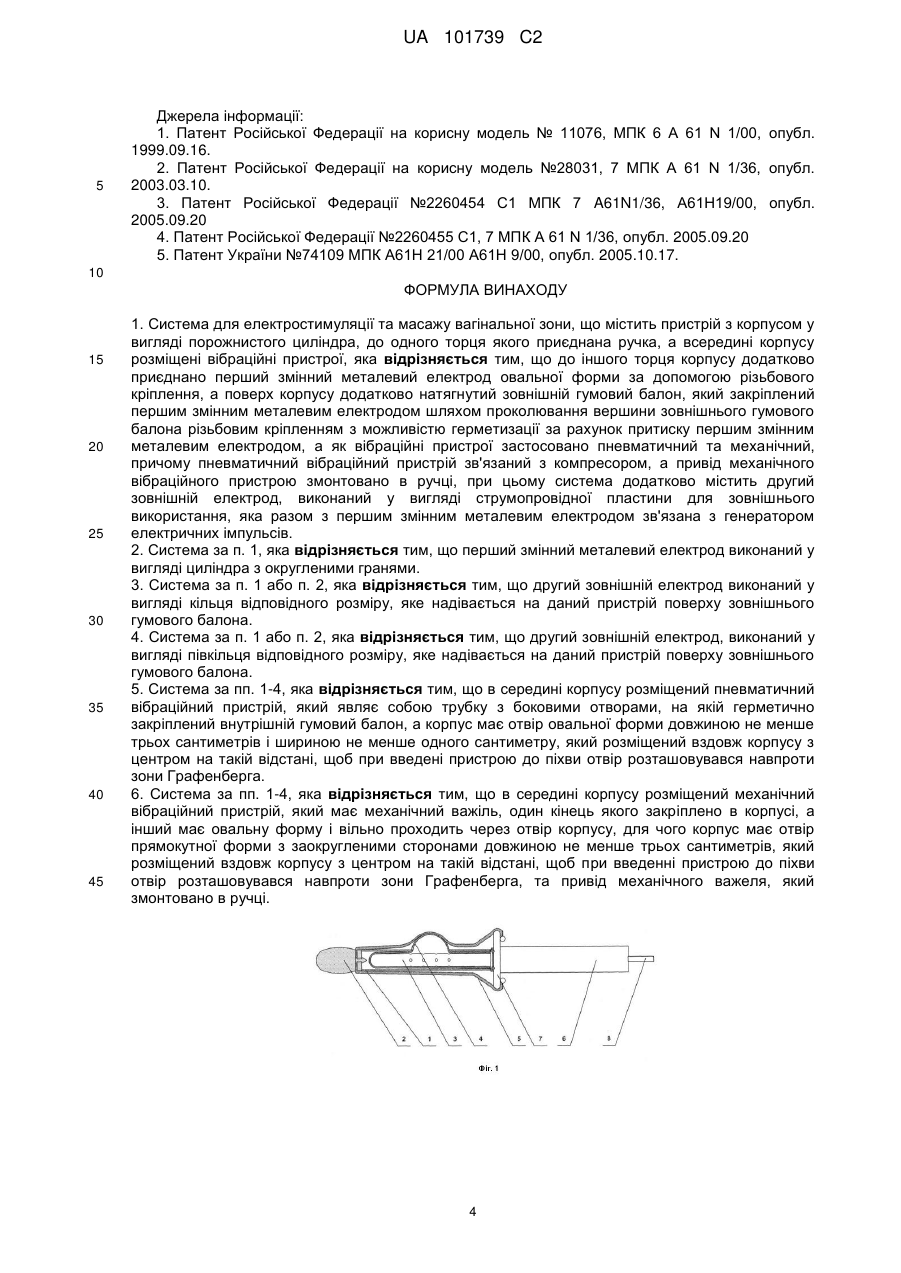

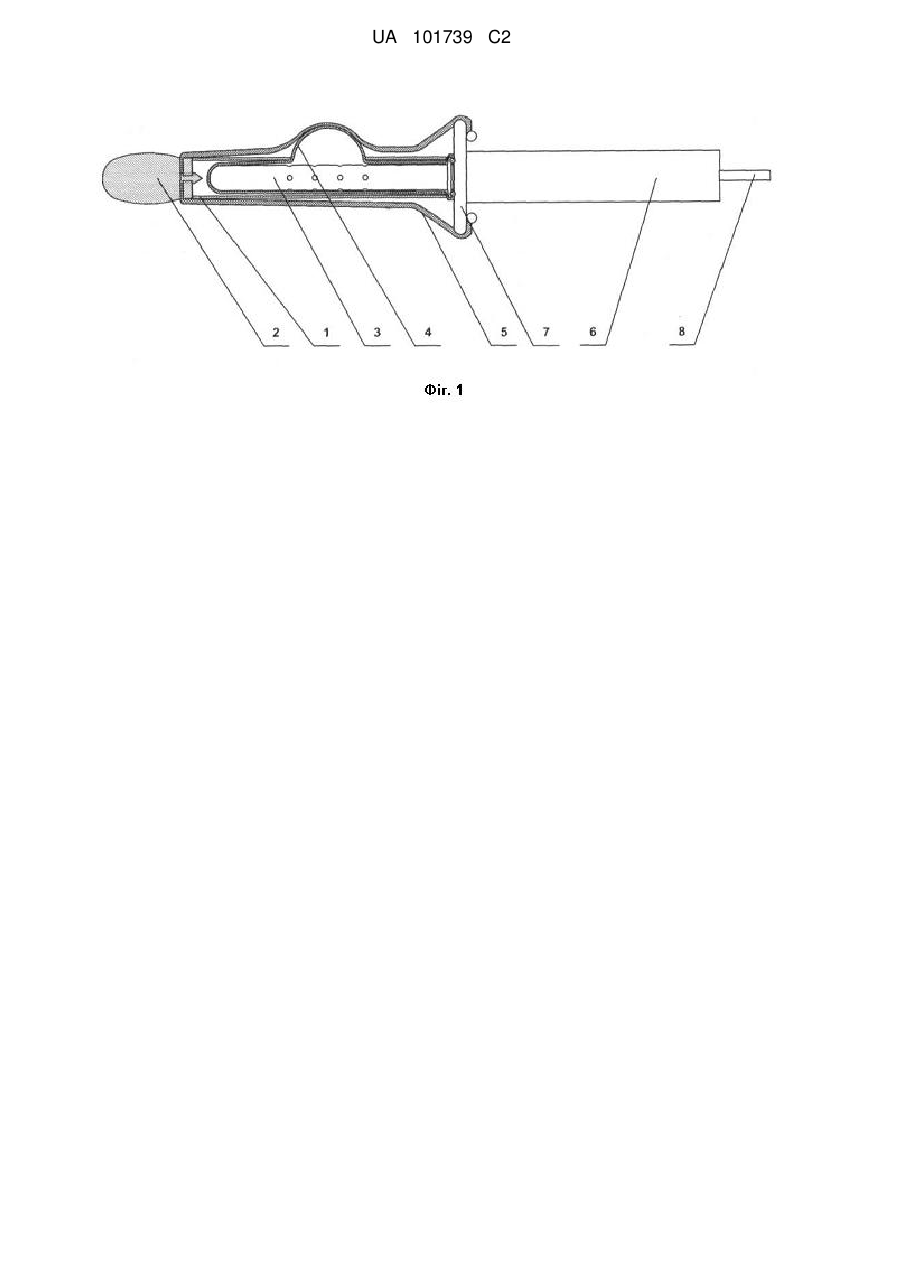

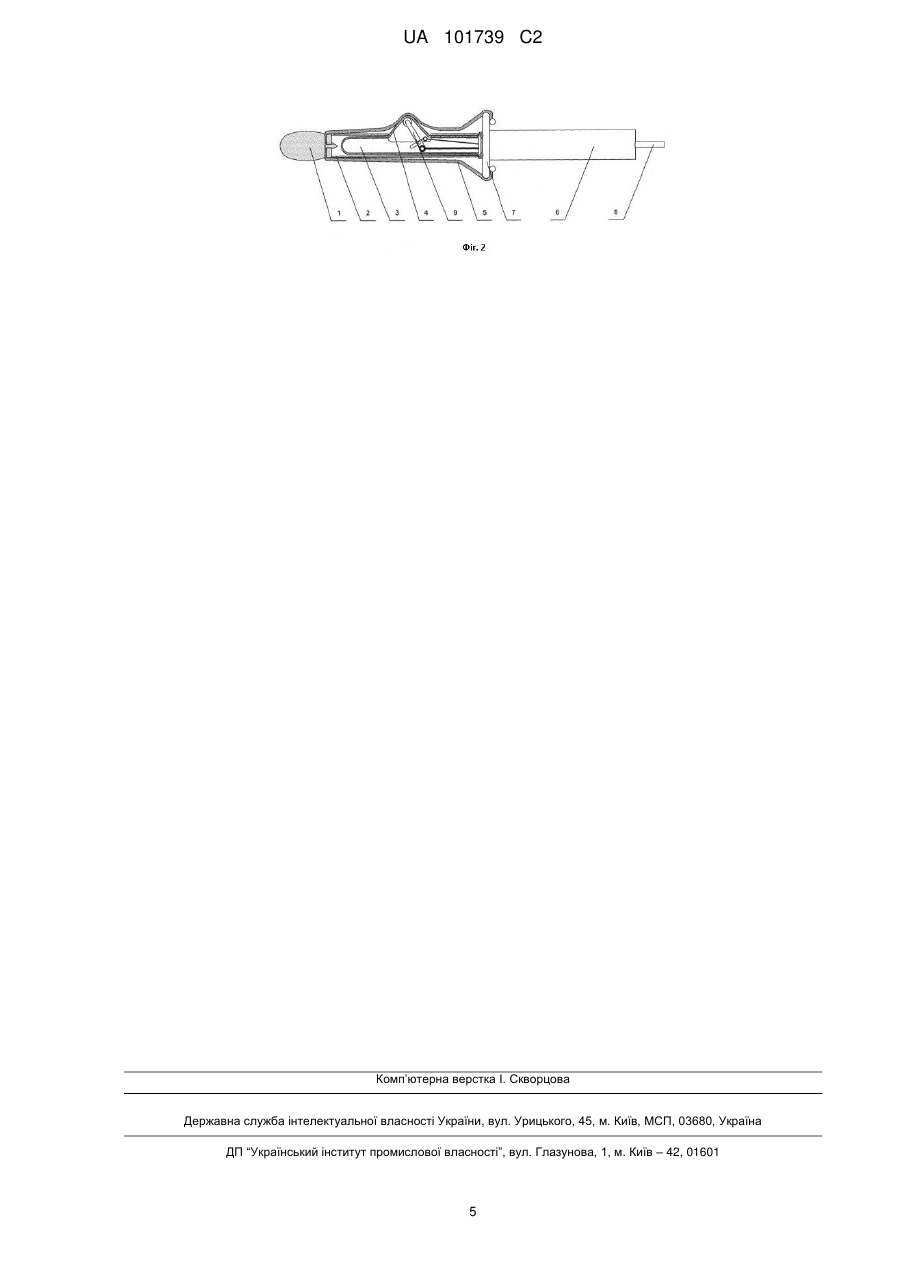

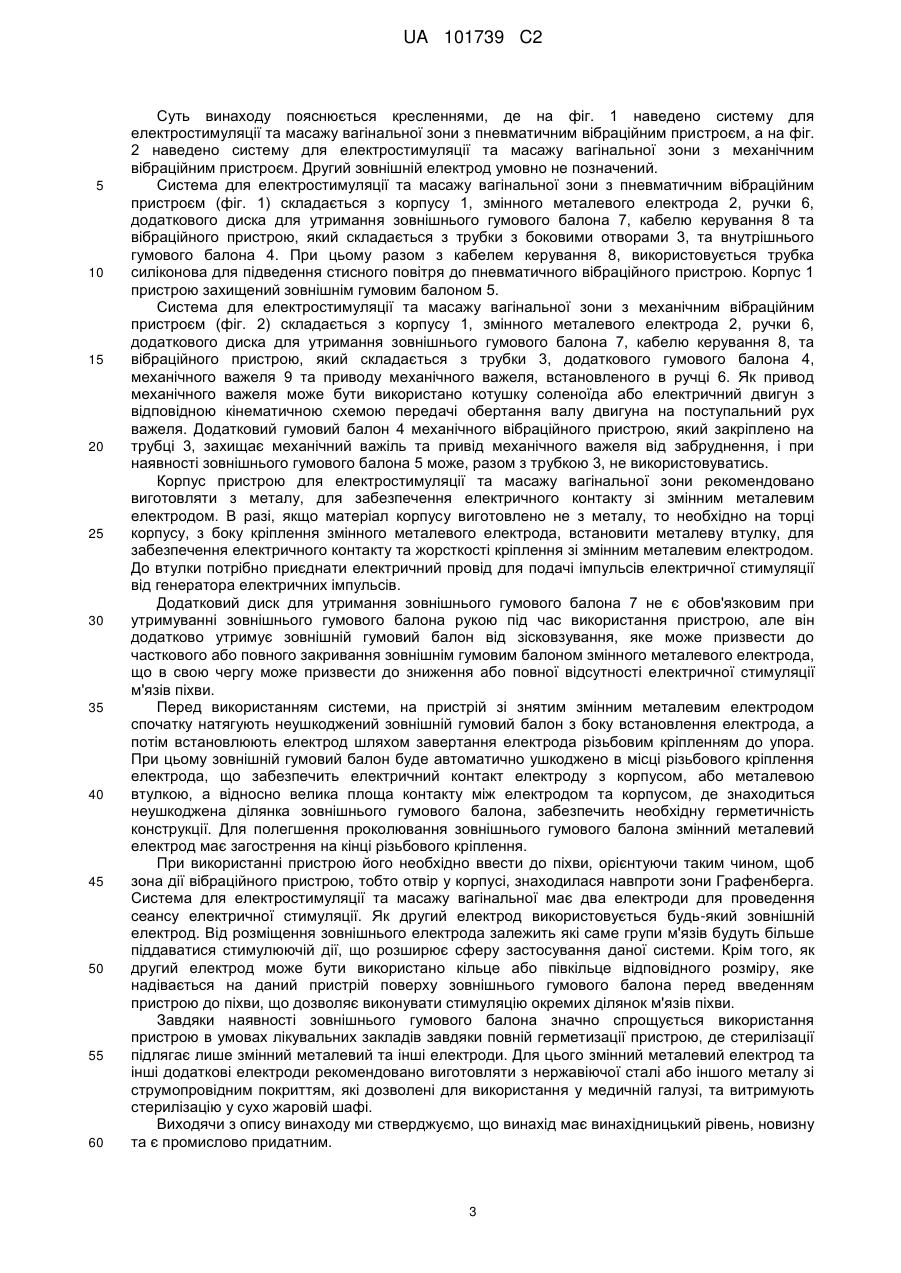

Реферат: Система для електростимуляції та масажу вагінальної зони містить пристрій з корпусом у вигляді порожнистого циліндра, до одного торця якого приєднана ручка, а всередині корпусу розміщені вібраційні пристрої. До іншого торця корпусу додатково приєднано перший змінний металевий електрод овальної форми за допомогою різьбового кріплення, а поверх корпусу додатково натягнутий зовнішній гумовий балон, який закріплений першим змінним металевим електродом шляхом проколювання вершини зовнішнього гумового балона різьбовим кріпленням з можливістю герметизації за рахунок притиску першим змінним металевим електродом. Як вібраційні пристрої застосовують пневматичний та механічний. При цьому пневматичний вібраційний пристрій зв'язаний з компресором, а привід механічного вібраційного пристрою змонтовано в ручці. При цьому система додатково містить другий зовнішній електрод, виконаний у вигляді струмопровідної пластини для зовнішнього використання, яка разом з першим змінним металевим електродом, зв'язані з генератором електричних імпульсів. UA 101739 C2 (12) UA 101739 C2 UA 101739 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області медичної техніки, а саме до пристроїв, що застосовуються в гінекології для електростимуляції та масажу вагінальної зони. Однією з симптоматичних причин виникнення неутримання сечі, синдрому хронічного тазового болю, розладу в досягненні оргазму є зниження тонусу м'язів тазового дна. Зниження тонусу цих м'язів, що спостерігається після пологів, хірургічного втручання, також є негативним фактором, що впливає на можливість контрольованого керування м'язами даної області. Сучасні методи лікування включають фізіотерапевтичне лікування, а саме - електричну стимуляцію м'язів тазового дна за допомогою ректальних, вагінальних, уретральних та зовнішніх електродів струмом спеціальної форми. Центральною проблемою жіночої сексології є порушення в досягненні оргазму, як прояв найбільш вираженої форми сексуальних розладів у жінок. При електричній стимуляції відбувається відновлення м'язових структур вагінального кільця. Саме сила скорочення м'язів вагінального кільця та реінервація зони Графенберга (точка G), яка є ключовою ерогенною ділянкою піхви, відіграють важливу роль у досягненні оргазму. Відомий електронний стимулятор ректально-вагінальний [1], в якому на утримувачі електродів, виконаному у вигляді пружного циліндричного стрижня з можливістю його згинання відносно подовжньої осі на потрібний для практичного використання кут в межах кута 80°, закріплені два електроди, один з яких підключений до виходу генератора імпульсів, а інший до його керуючого входу. Недоліком такого ректально-вагінального пристрою є відсутність можливості роздільної дезінфекції елементів електродного пристрою, що не виключає можливості зараження. Також недоліком цього пристрою є відсутність вибіркової реінервації зони Графенберга. Відомий пристрій [2], який містить корпус та загальний електрод. При цьому корпус виконаний у вигляді порожнистого циліндра із струмонепровідного матеріалу та додатково містить порожнисту ручку, виконану із струмонепровідного матеріалу і таку, що має щільне різьбове з'єднання з корпусом з одного торця корпусу, а загальний електрод сполучений з корпусом за допомогою щільного різьбового з'єднання з іншого торця корпусу. При цьому до загального електроду підключений струмопровідний провідник, що проходить через корпус і порожнисту ручку, N електродів, радіально і подовжньо розташованих на зовнішній поверхні корпусу, причому кожен з N електродів сполучений із струмопровідним провідником через спеціальні отвори в корпусі і в порожнистій ручці, а корпус має зовнішній діаметр який відповідає допустимим розмірам вагінальної зони, а внутрішній діаметр дозволяє розташувати провідники, приєднані до N електродів. Недоліком відомого електродного пристрою є неможливість вибіркової (локальної) дії на окремі зони м'язових груп, що знижує ефективність електростимуляції. Крім того, відомий пристрій складний у виготовленні унаслідок великої кількості електродів, провідників до них і отворів під провідники. Відомий пристрій для електростимуляції порожнистих органів [3] який містить діелектричний корпус у вигляді тіла обертання, діелектричний наконечник, джерело електричних імпульсів, два з'єднаних з корпусом електроди, які виконані у вигляді кільця з конусною поверхнею, та провідники. Пристрій має основу, яка містить упор, і в пристрої з боку основивиконано отвір для виведення провідників, які з'єднують електроди з автономним джерелом електричних імпульсів. Наконечник пристрою виконаний краплеподібної форми, а послідовно з'єднані наконечник, електрод, корпус, електрод та основа утворюють тіло обертання синусоїдальної форми. Виконання пристрою у вигляді тіла обертання синусоїдальної форми дозволяє проводити змінну механічну дію на м'язи органу, що потребує лікування опуклою або увігнутою частиною пристрою. Недоліком цього пристрою є те, що під час проведення масажу змінюється положення пристрою в піхві, що ускладнює процес електростимуляції, так як при цьому змінюється площа та місце контакту з електродами, що призводить до неконтрольованої зміни сили струму електростимуляції, і як наслідок - зменшення ефективності стимуляції. Крім того, для масажу потрібно рухати пристрій вручну, що призводить до зниження експлуатаційних показників пристрою. Відомий пристрій для електростимуляції та масажу вагінальної зони [4], який містить корпус, що включає діелектричну втулку з розташованими на ній металевими електродами, провідники, що сполучають електроди з джерелом електричних імпульсів, притискний елемент. Електроди виконані у вигляді кілець, з торців втулки розташовані ковпачок і основа, виконані з діелектричного матеріалу, а в корпусі встановлений вантаж з регульованою масою, виконаний з набору пластин, при цьому в основі виконаний отвір під провідники для з'єднання з автономним джерелом електричних імпульсів, ковпачок виконаний знімним для заміни пластин, а притискний елемент розташований між вантажем, ковпачком і основою. Недоліком даного пристрою є його складність у підготовці до використання, неможливість оперативної зміни 1 UA 101739 C2 5 10 15 20 25 30 35 40 45 50 55 60 механічної дії пристрою, так як для зміни інтенсивності масажу вагінальної зони потрібно змінювати кількість металевих пластин, що закладаються всередину пристрою. Також ускладнена стерилізація пристрою. Відомий пристрій Rimba 7875 (виробник Rimba, Нідерланди). Цей пристрій у своєму складі має вагінальний зонд, виконаний у вигляді витягнутого овалу, вкритого шаром силікону, який має два електроди, розташовані вздовж зонда протилежно один до одного, та генератор електричних імпульсів, виконаний у вигляді окремого портативного пристрою. Вагінальний зонд має вбудований генератор механічних коливань, виконаний на основі електричного двигуна, на валу якого встановлений маховик зі зміщеним центром маси. Недоліком даного пристрою є неможливість повноцінної стерилізації вагінального зонда, що обмежує використання пристрою лише індивідуальним вживанням. Крім того, амплітуда механічних коливань даного зонда дуже незначна, а самі коливання мають ненаправлений характер дії, тобто відбувається масаж всієї поверхні вагінальної зони при недостатній стимуляції зони Графенберга, що зменшує ефективність даного пристрою. Найбільш близьким аналогом системи для електростимуляції та масажу вагінальної зони, що заявляється, є пристрій для лікувального масажу передміхурової залози [5], який містить джерело стиснутого повітря з регулятором тиску, електронний блок програмного управління у вигляді мікропроцесора з каналами зв'язку та вузлом зміни тривалості імпульсів, надувну еластичну камеру. Масаж в цьому пристрої здійснюється за допомогою пристрою (зонда), що містить корпус, притискну манжету та еластичну оболонку, причому в корпусі мається отвір у вигляді прорізу, що розміщується на рівні передміхурової залози, через який здійснюється контакт еластичної оболонки із залозою. Еластична оболонка під дією стислого повітря ритмічно виходить за межі ректального наконечника зонда через отвір у корпусі, здійснюючи таким чином м'яку механічну дію на передміхурову залозу (масаж). Отже даний пристрій дає змогу проводити направлену механічну стимуляцію різних зон порожнистих органів, зокрема зони Графенберга піхви. Основним недоліком даного пристрою є відсутність електродів для проведення електростимуляції, що значно знижує ефективність використання даного пристрою. В основу винаходу поставлена задача розробити систему для електростимуляції та масажу вагінальних зон, яка спрощувала б його використання в умовах лікувальних закладів, та мала б більшу ефективність завдяки електричній стимуляції м'язів тазового дна та механічній стимуляції зони Графенберга. Для вирішення поставленої задачі було розроблено систему для електростимуляції та масажу вагінальної зони, яка містить пристрій з корпусом у вигляді порожнистого циліндра до одного торця якого приєднана ручка, а всередині корпусу розміщені вібраційні пристрої. До іншого торця корпусу, відповідно до винаходу, приєднано перший змінний металевий електрод циліндричної або овальної форми за допомогою різьбового кріплення. Поверх корпусу натягнутий зовнішній гумовий балон, який закріплений першим змінним металевим електродом шляхом проколювання вершини зовнішнього гумового балона різьбовим кріпленням з можливістю герметизації за рахунок притиску першим змінним металевим електродом. Як зовнішній гумовий балон рекомендовано використовувати презерватив. Всередині корпусу розміщений вібраційний пристрій, який може бути пневматичним або механічним. Пневматичний вібраційний пристрій зв'язаний з компресором та являє собою трубку з боковими отворами, на якій герметично закріплений внутрішній гумовий балон, а корпус має отвір овальної або прямокутної форми довжиною не менше трьох сантиметрів і шириною не менше одного сантиметру, який розміщений вздовж корпусу з центром на такій відстані, щоб при введені пристрою до піхви отвір розташовувався навпроти зони Графенберга. Механічний вібраційний пристрій має механічний важіль, один кінець якого закріплено в корпусі, а інший має овальну або шароподібну форму і вільно проходить через отвір корпусу, та привід механічного важеля, який змонтовано в ручці. Другий зовнішній електрод може бути виконаний у вигляді струмопровідної пластини будь-якої форми для зовнішнього використання. Другий зовнішній електрод разом з першим змінним металевим електродом, зв'язані з генератором електричних імпульсів, утворюють систему для проведення електростимуляції м'язів піхви. Крім того, як другий електрод може бути використано кільце або півкільце відповідного розміру, яке надівається на даний пристрій поверху зовнішнього гумового балона перед введенням пристрою до піхви, що дозволяє виконувати стимуляцію окремих ділянок м'язів піхви. Для роботи системи потрібен зовнішній генератор біполярних прямокутних електричних імпульсів для виконання сеансів електростимуляції, який має в своєму складі або окремо, компресор та схему імпульсної подачі повітря, при використанні пневматичного вібраційного пристрою, або електронний блок керування приводом механічного важеля, при використанні механічного вібраційного пристрою. 2 UA 101739 C2 5 10 15 20 25 30 35 40 45 50 55 60 Суть винаходу пояснюється кресленнями, де на фіг. 1 наведено систему для електростимуляції та масажу вагінальної зони з пневматичним вібраційним пристроєм, а на фіг. 2 наведено систему для електростимуляції та масажу вагінальної зони з механічним вібраційним пристроєм. Другий зовнішній електрод умовно не позначений. Система для електростимуляції та масажу вагінальної зони з пневматичним вібраційним пристроєм (фіг. 1) складається з корпусу 1, змінного металевого електрода 2, ручки 6, додаткового диска для утримання зовнішнього гумового балона 7, кабелю керування 8 та вібраційного пристрою, який складається з трубки з боковими отворами 3, та внутрішнього гумового балона 4. При цьому разом з кабелем керування 8, використовується трубка силіконова для підведення стисного повітря до пневматичного вібраційного пристрою. Корпус 1 пристрою захищений зовнішнім гумовим балоном 5. Система для електростимуляції та масажу вагінальної зони з механічним вібраційним пристроєм (фіг. 2) складається з корпусу 1, змінного металевого електрода 2, ручки 6, додаткового диска для утримання зовнішнього гумового балона 7, кабелю керування 8, та вібраційного пристрою, який складається з трубки 3, додаткового гумового балона 4, механічного важеля 9 та приводу механічного важеля, встановленого в ручці 6. Як привод механічного важеля може бути використано котушку соленоїда або електричний двигун з відповідною кінематичною схемою передачі обертання валу двигуна на поступальний рух важеля. Додатковий гумовий балон 4 механічного вібраційного пристрою, який закріплено на трубці 3, захищає механічний важіль та привід механічного важеля від забруднення, і при наявності зовнішнього гумового балона 5 може, разом з трубкою 3, не використовуватись. Корпус пристрою для електростимуляції та масажу вагінальної зони рекомендовано виготовляти з металу, для забезпечення електричного контакту зі змінним металевим електродом. В разі, якщо матеріал корпусу виготовлено не з металу, то необхідно на торці корпусу, з боку кріплення змінного металевого електрода, встановити металеву втулку, для забезпечення електричного контакту та жорсткості кріплення зі змінним металевим електродом. До втулки потрібно приєднати електричний провід для подачі імпульсів електричної стимуляції від генератора електричних імпульсів. Додатковий диск для утримання зовнішнього гумового балона 7 не є обов'язковим при утримуванні зовнішнього гумового балона рукою під час використання пристрою, але він додатково утримує зовнішній гумовий балон від зісковзування, яке може призвести до часткового або повного закривання зовнішнім гумовим балоном змінного металевого електрода, що в свою чергу може призвести до зниження або повної відсутності електричної стимуляції м'язів піхви. Перед використанням системи, на пристрій зі знятим змінним металевим електродом спочатку натягують неушкоджений зовнішній гумовий балон з боку встановлення електрода, а потім встановлюють електрод шляхом завертання електрода різьбовим кріпленням до упора. При цьому зовнішній гумовий балон буде автоматично ушкоджено в місці різьбового кріплення електрода, що забезпечить електричний контакт електроду з корпусом, або металевою втулкою, а відносно велика площа контакту між електродом та корпусом, де знаходиться неушкоджена ділянка зовнішнього гумового балона, забезпечить необхідну герметичність конструкції. Для полегшення проколювання зовнішнього гумового балона змінний металевий електрод має загострення на кінці різьбового кріплення. При використанні пристрою його необхідно ввести до піхви, орієнтуючи таким чином, щоб зона дії вібраційного пристрою, тобто отвір у корпусі, знаходилася навпроти зони Графенберга. Система для електростимуляції та масажу вагінальної має два електроди для проведення сеансу електричної стимуляції. Як другий електрод використовується будь-який зовнішній електрод. Від розміщення зовнішнього електрода залежить які саме групи м'язів будуть більше піддаватися стимулюючій дії, що розширює сферу застосування даної системи. Крім того, як другий електрод може бути використано кільце або півкільце відповідного розміру, яке надівається на даний пристрій поверху зовнішнього гумового балона перед введенням пристрою до піхви, що дозволяє виконувати стимуляцію окремих ділянок м'язів піхви. Завдяки наявності зовнішнього гумового балона значно спрощується використання пристрою в умовах лікувальних закладів завдяки повній герметизації пристрою, де стерилізації підлягає лише змінний металевий та інші електроди. Для цього змінний металевий електрод та інші додаткові електроди рекомендовано виготовляти з нержавіючої сталі або іншого металу зі струмопровідним покриттям, які дозволені для використання у медичній галузі, та витримують стерилізацію у сухо жаровій шафі. Виходячи з опису винаходу ми стверджуємо, що винахід має винахідницький рівень, новизну та є промислово придатним. 3 UA 101739 C2 5 Джерела інформації: 1. Патент Російської Федерації на корисну модель № 11076, МПК 6 А 61 N 1/00, опубл. 1999.09.16. 2. Патент Російської Федерації на корисну модель №28031, 7 МПК А 61 N 1/36, опубл. 2003.03.10. 3. Патент Російської Федерації №2260454 С1 МПК 7 A61N1/36, А61Н19/00, опубл. 2005.09.20 4. Патент Російської Федерації №2260455 С1, 7 МПК А 61 N 1/36, опубл. 2005.09.20 5. Патент України №74109 МПК А61Н 21/00 А61Н 9/00, опубл. 2005.10.17. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 1. Система для електростимуляції та масажу вагінальної зони, що містить пристрій з корпусом у вигляді порожнистого циліндра, до одного торця якого приєднана ручка, а всередині корпусу розміщені вібраційні пристрої, яка відрізняється тим, що до іншого торця корпусу додатково приєднано перший змінний металевий електрод овальної форми за допомогою різьбового кріплення, а поверх корпусу додатково натягнутий зовнішній гумовий балон, який закріплений першим змінним металевим електродом шляхом проколювання вершини зовнішнього гумового балона різьбовим кріпленням з можливістю герметизації за рахунок притиску першим змінним металевим електродом, а як вібраційні пристрої застосовано пневматичний та механічний, причому пневматичний вібраційний пристрій зв'язаний з компресором, а привід механічного вібраційного пристрою змонтовано в ручці, при цьому система додатково містить другий зовнішній електрод, виконаний у вигляді струмопровідної пластини для зовнішнього використання, яка разом з першим змінним металевим електродом зв'язана з генератором електричних імпульсів. 2. Система за п. 1, яка відрізняється тим, що перший змінний металевий електрод виконаний у вигляді циліндра з округленими гранями. 3. Система за п. 1 або п. 2, яка відрізняється тим, що другий зовнішній електрод виконаний у вигляді кільця відповідного розміру, яке надівається на даний пристрій поверху зовнішнього гумового балона. 4. Система за п. 1 або п. 2, яка відрізняється тим, що другий зовнішній електрод, виконаний у вигляді півкільця відповідного розміру, яке надівається на даний пристрій поверху зовнішнього гумового балона. 5. Система за пп. 1-4, яка відрізняється тим, що в середині корпусу розміщений пневматичний вібраційний пристрій, який являє собою трубку з боковими отворами, на якій герметично закріплений внутрішній гумовий балон, а корпус має отвір овальної форми довжиною не менше трьох сантиметрів і шириною не менше одного сантиметру, який розміщений вздовж корпусу з центром на такій відстані, щоб при введені пристрою до піхви отвір розташовувався навпроти зони Графенберга. 6. Система за пп. 1-4, яка відрізняється тим, що в середині корпусу розміщений механічний вібраційний пристрій, який має механічний важіль, один кінець якого закріплено в корпусі, а інший має овальну форму і вільно проходить через отвір корпусу, для чого корпус має отвір прямокутної форми з заокругленими сторонами довжиною не менше трьох сантиметрів, який розміщений вздовж корпусу з центром на такій відстані, щоб при введенні пристрою до піхви отвір розташовувався навпроти зони Графенберга, та привід механічного важеля, який змонтовано в ручці. 4 UA 101739 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
