Банка

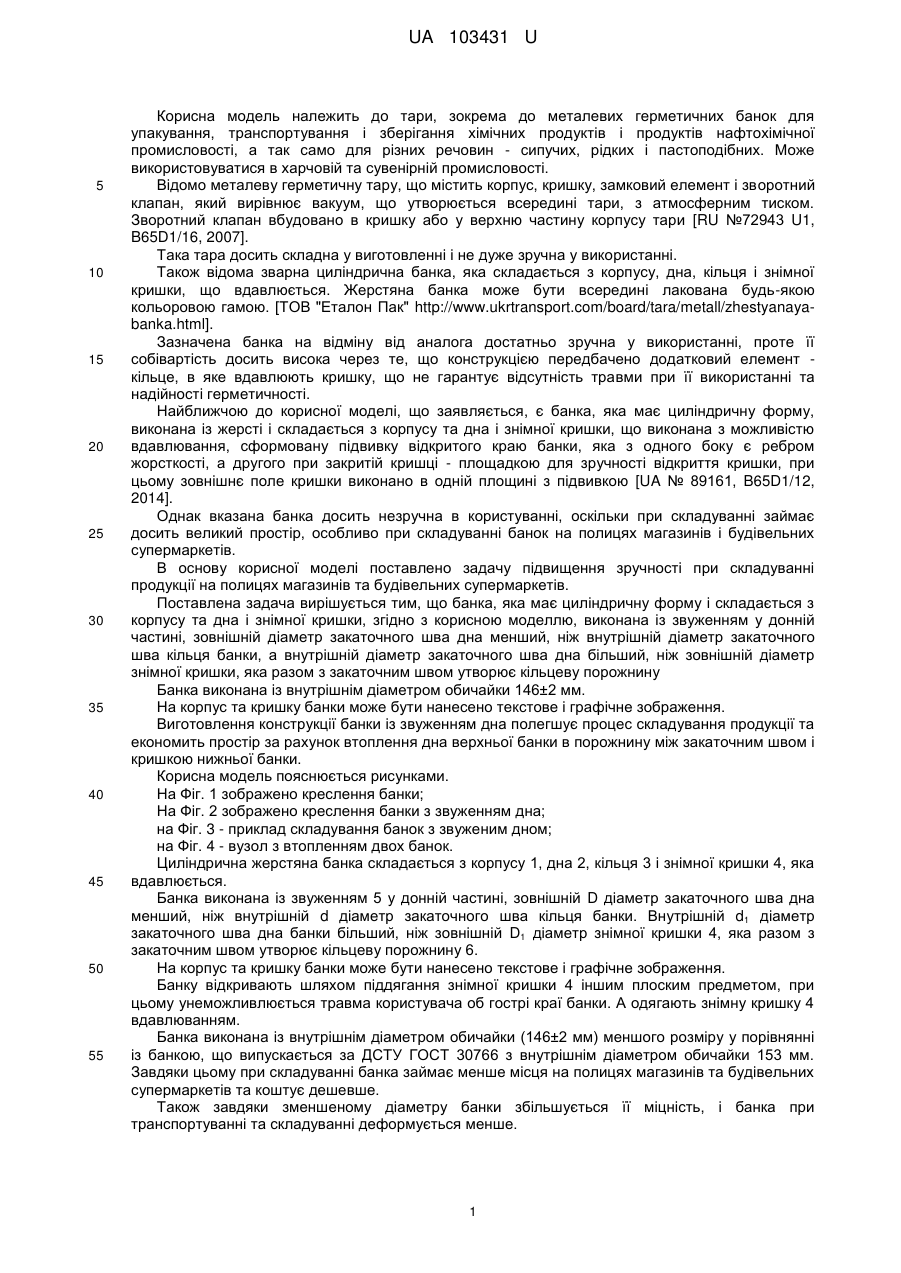

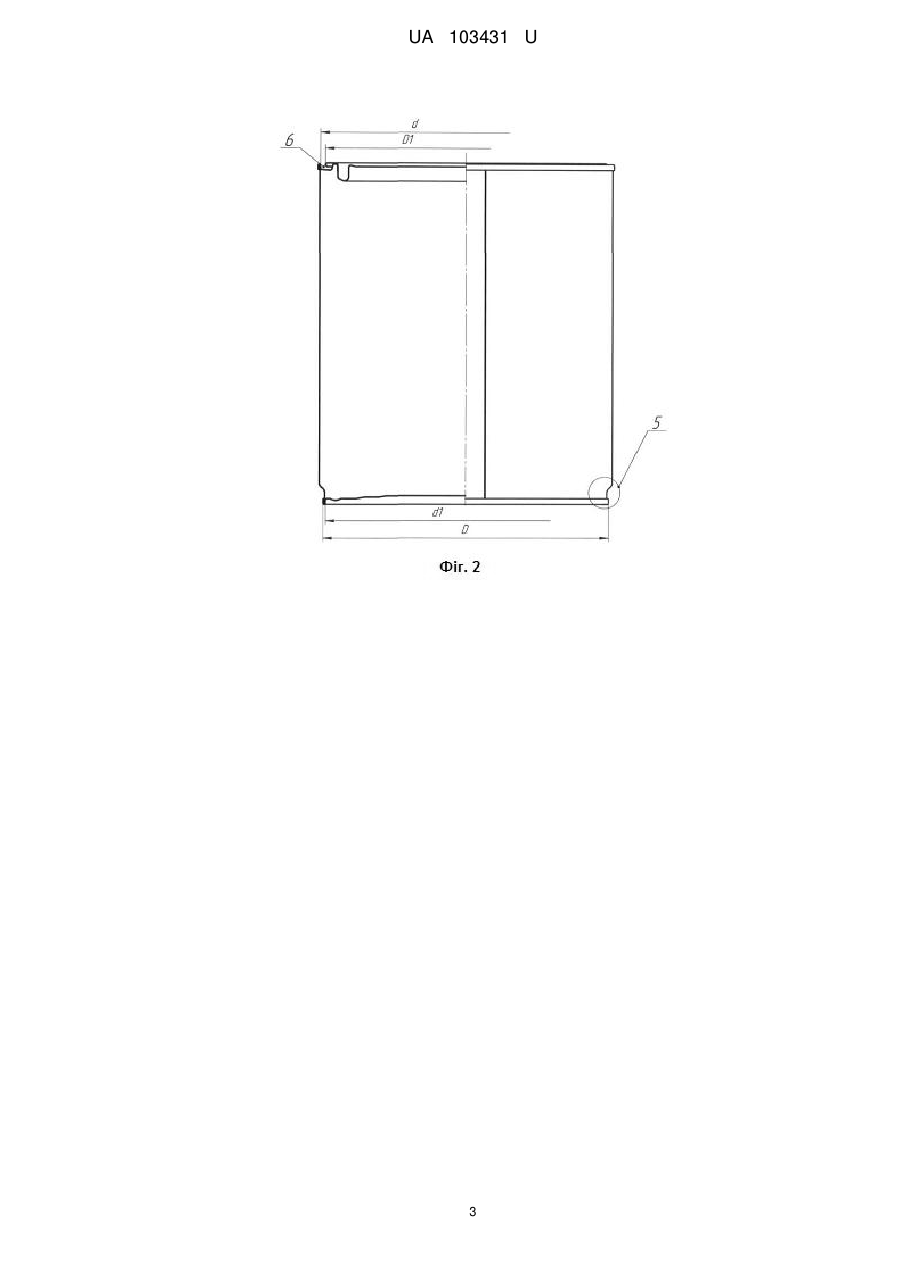

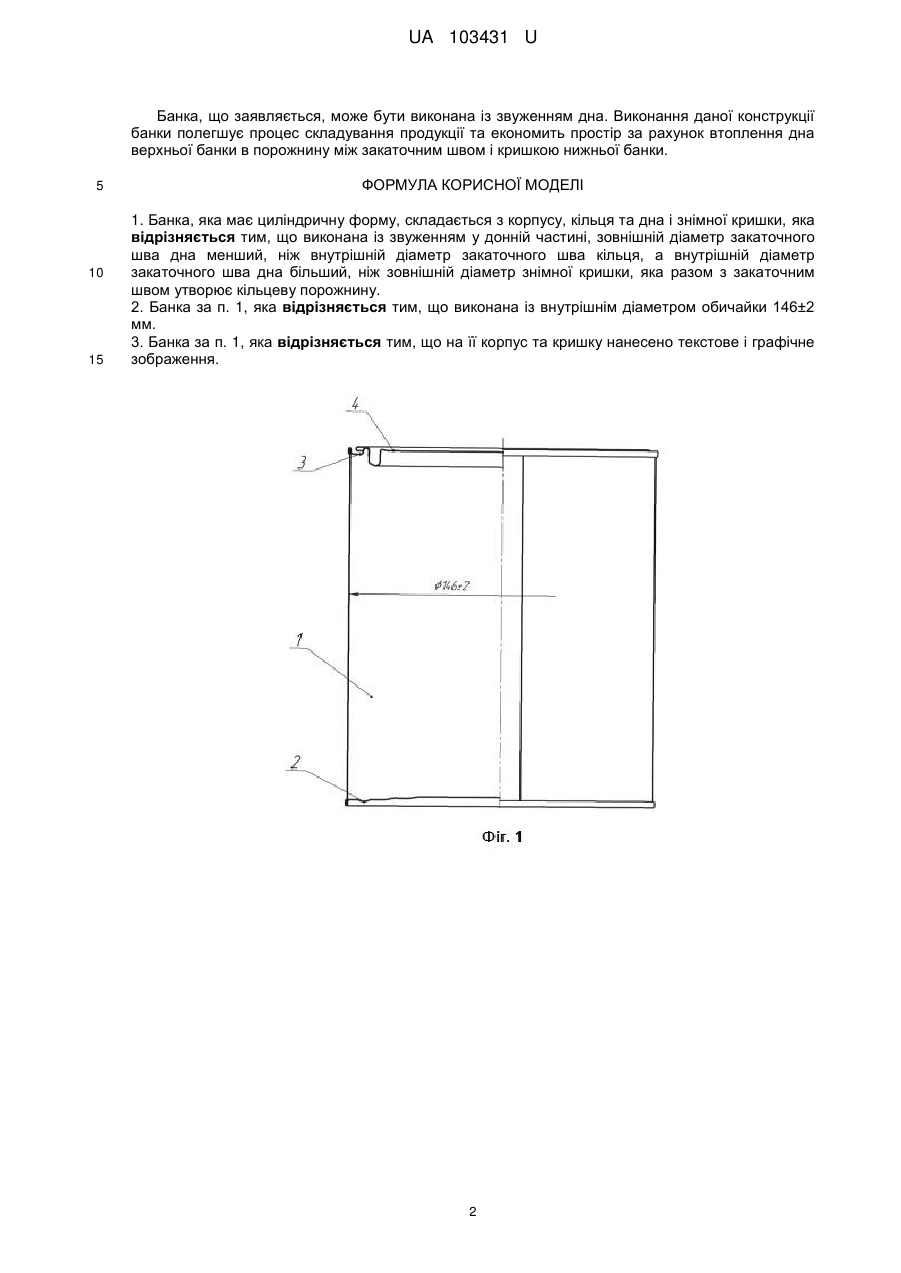

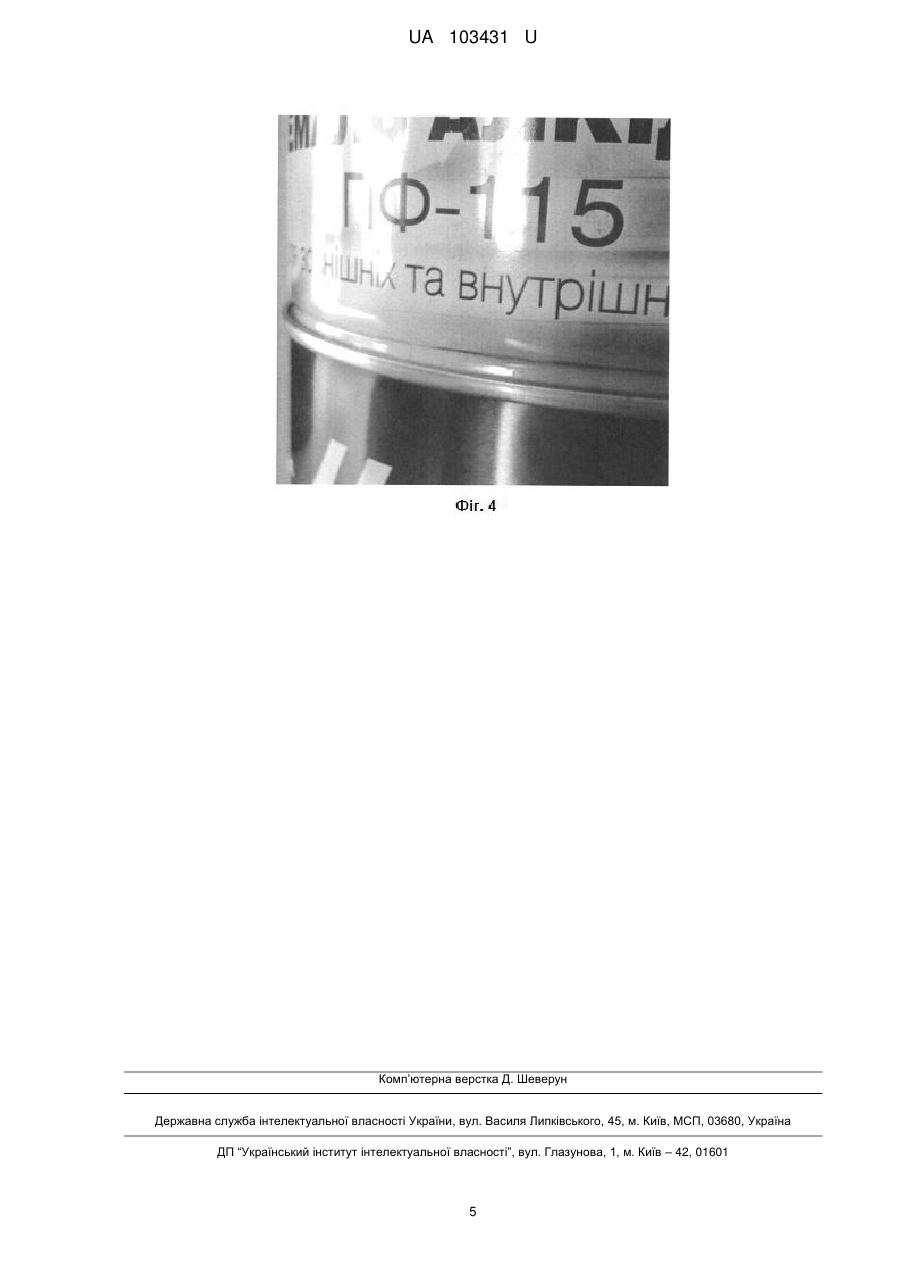

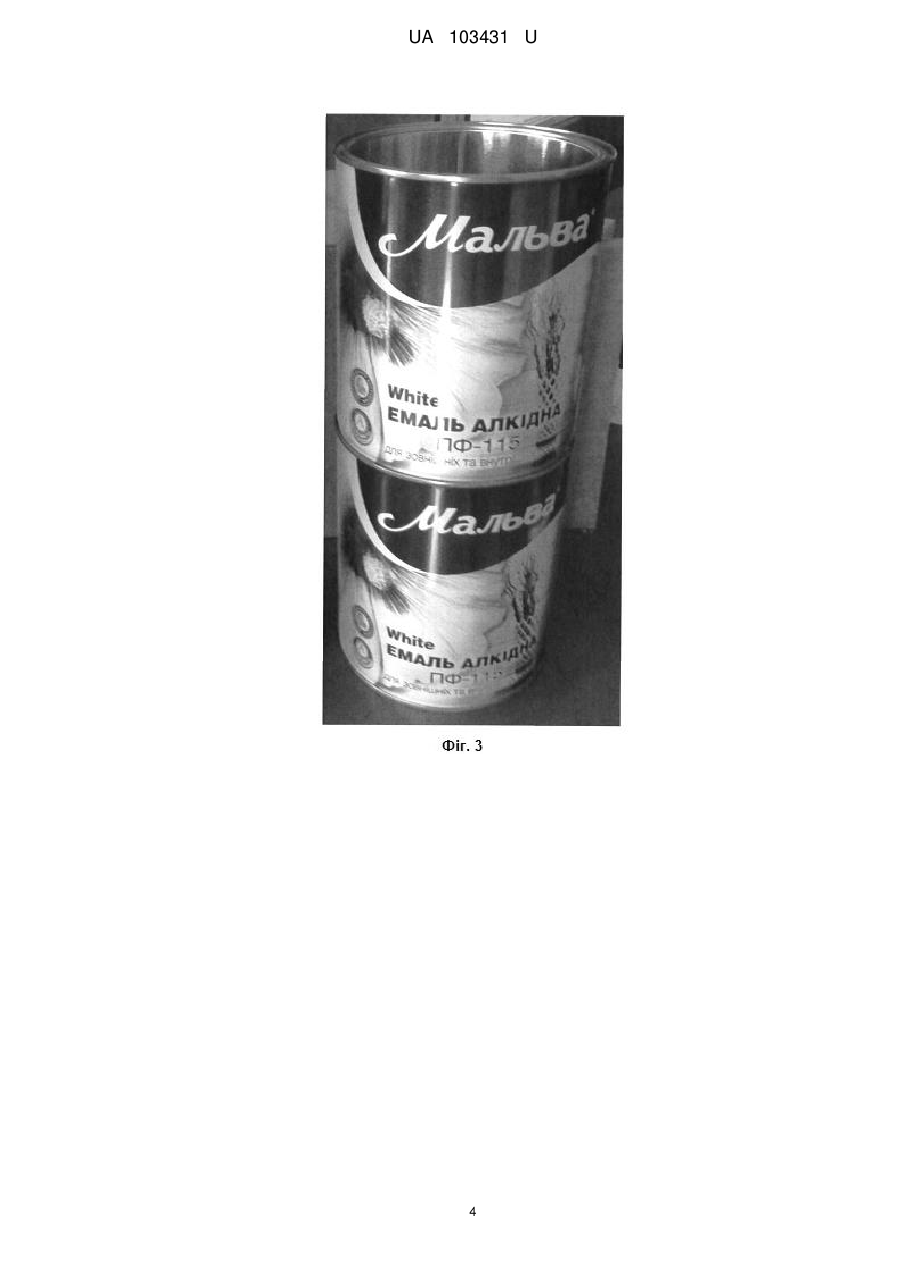

Реферат: Банка має циліндричну форму, складається з корпусу, кільця та дна і знімної кришки. Банка виконана із звуженням у донній частині, зовнішній діаметр закаточного шва дна менший, ніж внутрішній діаметр закаточного шва кільця. Внутрішній діаметр закаточного шва дна більший, ніж зовнішній діаметр знімної кришки, яка разом з закаточним швом утворює кільцеву порожнину. UA 103431 U (54) БАНКА UA 103431 U UA 103431 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до тари, зокрема до металевих герметичних банок для упакування, транспортування і зберігання хімічних продуктів і продуктів нафтохімічної промисловості, а так само для різних речовин - сипучих, рідких і пастоподібних. Може використовуватися в харчовій та сувенірній промисловості. Відомо металеву герметичну тару, що містить корпус, кришку, замковий елемент і зворотний клапан, який вирівнює вакуум, що утворюється всередині тари, з атмосферним тиском. Зворотний клапан вбудовано в кришку або у верхню частину корпусу тари [RU №72943 U1, B65D1/16, 2007]. Така тара досить складна у виготовленні і не дуже зручна у використанні. Також відома зварна циліндрична банка, яка складається з корпусу, дна, кільця і знімної кришки, що вдавлюється. Жерстяна банка може бути всередині лакована будь-якою кольоровою гамою. [ТОВ "Еталон Пак" http://www.ukrtransport.com/board/tara/metall/zhestyanayabanka.html]. Зазначена банка на відміну від аналога достатньо зручна у використанні, проте її собівартість досить висока через те, що конструкцією передбачено додатковий елемент кільце, в яке вдавлюють кришку, що не гарантує відсутність травми при її використанні та надійності герметичності. Найближчою до корисної моделі, що заявляється, є банка, яка має циліндричну форму, виконана із жерсті і складається з корпусу та дна і знімної кришки, що виконана з можливістю вдавлювання, сформовану підвивку відкритого краю банки, яка з одного боку є ребром жорсткості, а другого при закритій кришці - площадкою для зручності відкриття кришки, при цьому зовнішнє поле кришки виконано в одній площині з підвивкою [UA № 89161, B65D1/12, 2014]. Однак вказана банка досить незручна в користуванні, оскільки при складуванні займає досить великий простір, особливо при складуванні банок на полицях магазинів і будівельних супермаркетів. В основу корисної моделі поставлено задачу підвищення зручності при складуванні продукції на полицях магазинів та будівельних супермаркетів. Поставлена задача вирішується тим, що банка, яка має циліндричну форму і складається з корпусу та дна і знімної кришки, згідно з корисною моделлю, виконана із звуженням у донній частині, зовнішній діаметр закаточного шва дна менший, ніж внутрішній діаметр закаточного шва кільця банки, а внутрішній діаметр закаточного шва дна більший, ніж зовнішній діаметр знімної кришки, яка разом з закаточним швом утворює кільцеву порожнину Банка виконана із внутрішнім діаметром обичайки 146±2 мм. На корпус та кришку банки може бути нанесено текстове і графічне зображення. Виготовлення конструкції банки із звуженням дна полегшує процес складування продукції та економить простір за рахунок втоплення дна верхньої банки в порожнину між закаточним швом і кришкою нижньої банки. Корисна модель пояснюється рисунками. На Фіг. 1 зображено креслення банки; На Фіг. 2 зображено креслення банки з звуженням дна; на Фіг. 3 - приклад складування банок з звуженим дном; на Фіг. 4 - вузол з втопленням двох банок. Циліндрична жерстяна банка складається з корпусу 1, дна 2, кільця 3 і знімної кришки 4, яка вдавлюється. Банка виконана із звуженням 5 у донній частині, зовнішній D діаметр закаточного шва дна менший, ніж внутрішній d діаметр закаточного шва кільця банки. Внутрішній d1 діаметр закаточного шва дна банки більший, ніж зовнішній D1 діаметр знімної кришки 4, яка разом з закаточним швом утворює кільцеву порожнину 6. На корпус та кришку банки може бути нанесено текстове і графічне зображення. Банку відкривають шляхом піддягання знімної кришки 4 іншим плоским предметом, при цьому унеможливлюється травма користувача об гострі краї банки. А одягають знімну кришку 4 вдавлюванням. Банка виконана із внутрішнім діаметром обичайки (146±2 мм) меншого розміру у порівнянні із банкою, що випускається за ДСТУ ГОСТ 30766 з внутрішнім діаметром обичайки 153 мм. Завдяки цьому при складуванні банка займає менше місця на полицях магазинів та будівельних супермаркетів та коштує дешевше. Також завдяки зменшеному діаметру банки збільшується її міцність, і банка при транспортуванні та складуванні деформується менше. 1 UA 103431 U Банка, щозаявляється, може бути виконана із звуженням дна. Виконання даної конструкції банки полегшує процес складування продукції та економить простір за рахунок втоплення дна верхньої банки в порожнину між закаточним швом і кришкою нижньої банки. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Банка, яка має циліндричну форму, складається з корпусу, кільця та дна і знімної кришки, яка відрізняється тим, що виконана із звуженням у донній частині, зовнішній діаметр закаточного шва дна менший, ніж внутрішній діаметр закаточного шва кільця, а внутрішній діаметр закаточного шва дна більший, ніж зовнішній діаметр знімної кришки, яка разом з закаточним швом утворює кільцеву порожнину. 2. Банка за п. 1, яка відрізняється тим, що виконана із внутрішнім діаметром обичайки 146±2 мм. 3. Банка за п. 1, яка відрізняється тим, що на її корпус та кришку нанесено текстове і графічне зображення. 2 UA 103431 U 3 UA 103431 U 4 UA 103431 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
