Верстак із функцією стенда

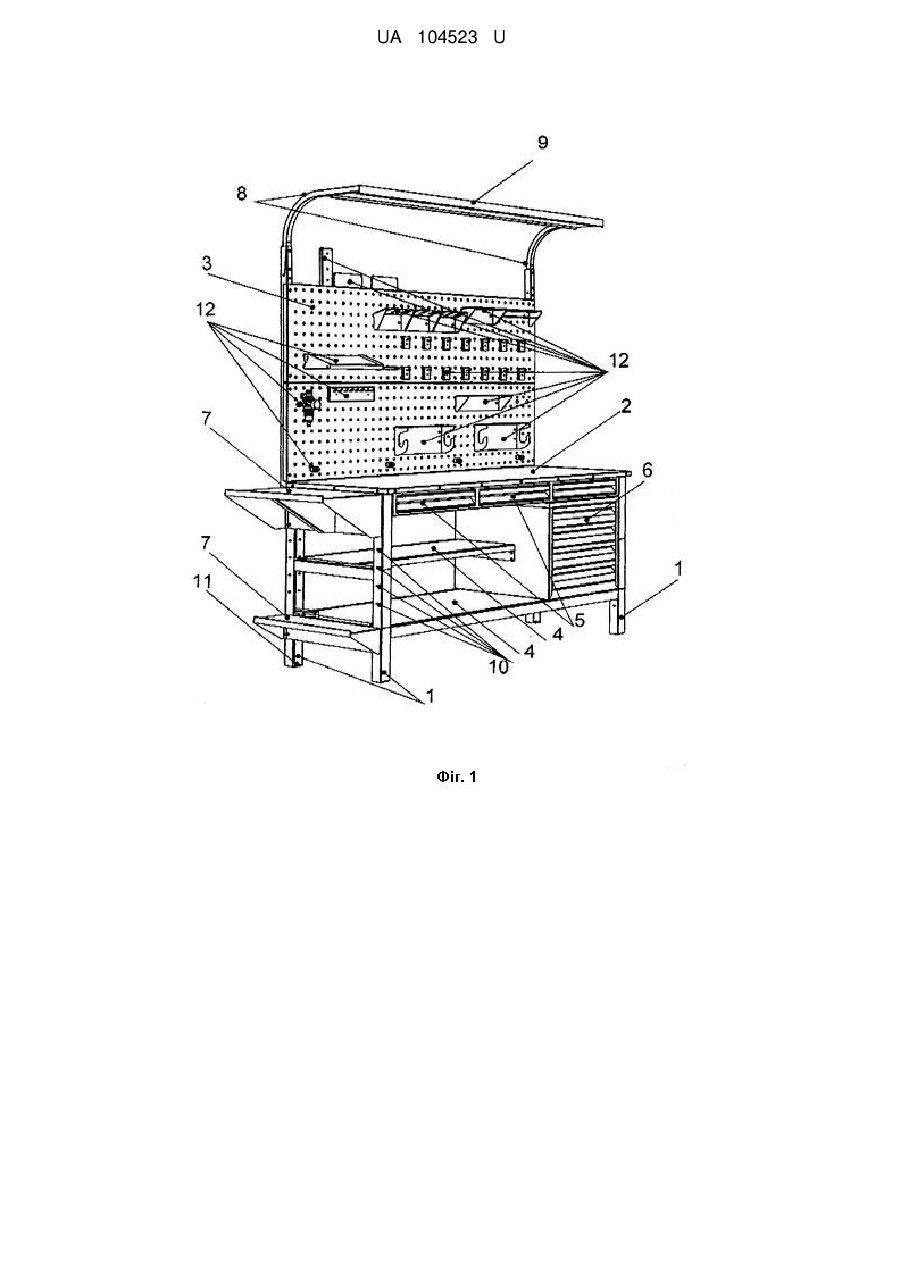

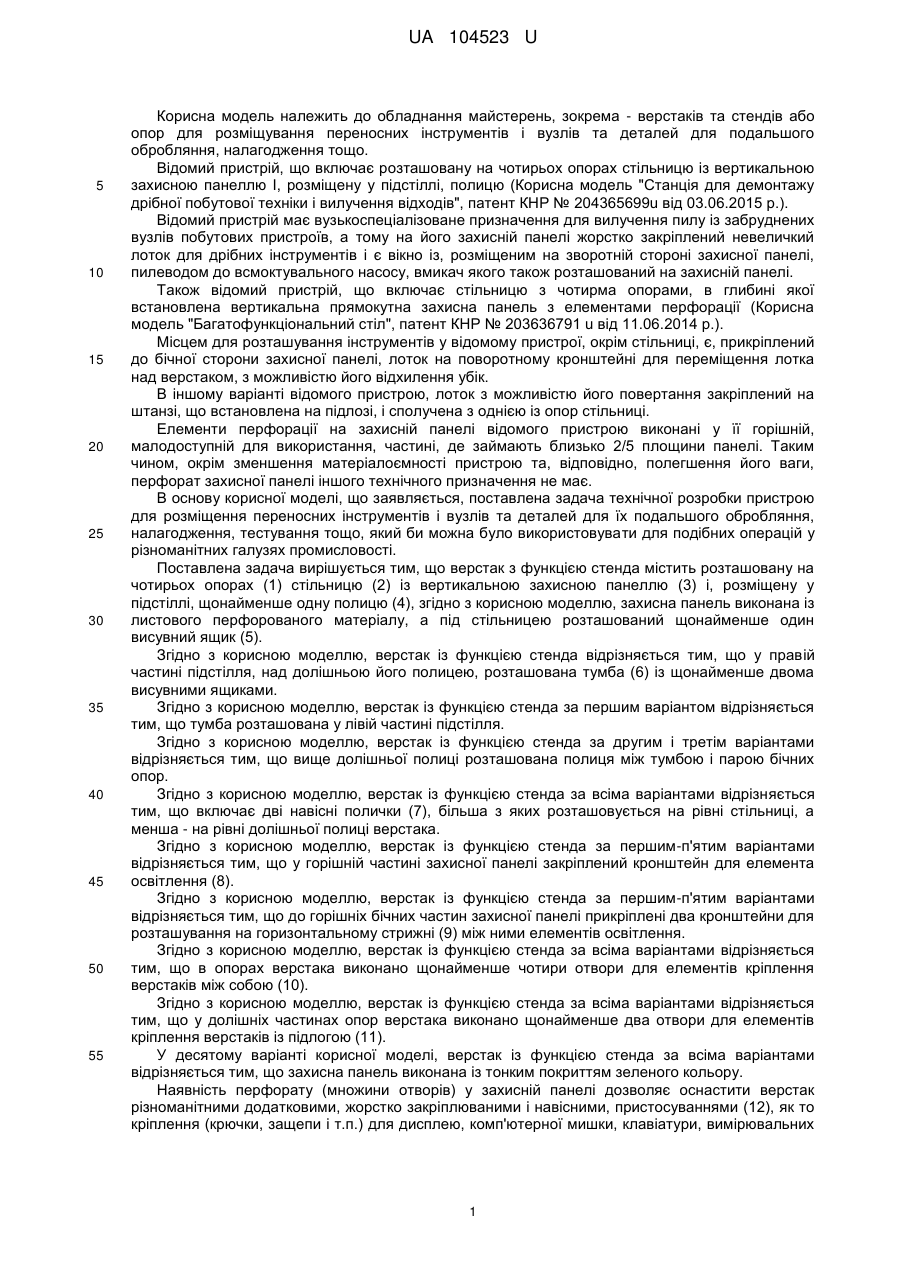

Реферат: Верстак із функцією стенда містить розташовану на чотирьох опорах стільницю із вертикальною захисною панеллю і, розміщену у підстіллі, щонайменше одну полицю. Захисна панель виконана із листового перфорованого матеріалу, а під стільницею розташований щонайменше один висувний ящик. UA 104523 U (54) ВЕРСТАК ІЗ ФУНКЦІЄЮ СТЕНДА UA 104523 U UA 104523 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання майстерень, зокрема - верстаків та стендів або опор для розміщування переносних інструментів і вузлів та деталей для подальшого обробляння, налагодження тощо. Відомий пристрій, що включає розташовану на чотирьох опорах стільницю із вертикальною захисною панеллю І, розміщену у підстіллі, полицю (Корисна модель "Станція для демонтажу дрібної побутової техніки і вилучення відходів", патент КНР № 204365699u від 03.06.2015 p.). Відомий пристрій має вузькоспеціалізоване призначення для вилучення пилу із забруднених вузлів побутових пристроїв, а тому на його захисній панелі жорстко закріплений невеличкий лоток для дрібних інструментів і є вікно із, розміщеним на зворотній стороні захисної панелі, пилеводом до всмоктувального насосу, вмикач якого також розташований на захисній панелі. Також відомий пристрій, що включає стільницю з чотирма опорами, в глибині якої встановлена вертикальна прямокутна захисна панель з елементами перфорації (Корисна модель "Багатофункціональний стіл", патент КНР № 203636791 u від 11.06.2014 p.). Місцем для розташування інструментів у відомому пристрої, окрім стільниці, є, прикріплений до бічної сторони захисної панелі, лоток на поворотному кронштейні для переміщення лотка над верстаком, з можливістю його відхилення убік. В іншому варіанті відомого пристрою, лоток з можливістю його повертання закріплений на штанзі, що встановлена на підлозі, і сполучена з однією із опор стільниці. Елементи перфорації на захисній панелі відомого пристрою виконані у її горішній, малодоступній для використання, частині, де займають близько 2/5 площини панелі. Таким чином, окрім зменшення матеріалоємності пристрою та, відповідно, полегшення його ваги, перфорат захисної панелі іншого технічного призначення не має. В основу корисної моделі, що заявляється, поставлена задача технічної розробки пристрою для розміщення переносних інструментів і вузлів та деталей для їх подальшого обробляння, налагодження, тестування тощо, який би можна було використовувати для подібних операцій у різноманітних галузях промисловості. Поставлена задача вирішується тим, що верстак з функцією стенда містить розташовану на чотирьох опорах (1) стільницю (2) із вертикальною захисною панеллю (3) і, розміщену у підстіллі, щонайменше одну полицю (4), згідно з корисною моделлю, захисна панель виконана із листового перфорованого матеріалу, а під стільницею розташований щонайменше один висувний ящик (5). Згідно з корисною моделлю, верстак із функцією стенда відрізняється тим, що у правій частині підстілля, над долішньою його полицею, розташована тумба (6) із щонайменше двома висувними ящиками. Згідно з корисною моделлю, верстак із функцією стенда за першим варіантом відрізняється тим, що тумба розташована у лівій частині підстілля. Згідно з корисною моделлю, верстак із функцією стенда за другим і третім варіантами відрізняється тим, що вище долішньої полиці розташована полиця між тумбою і парою бічних опор. Згідно з корисною моделлю, верстак із функцією стенда за всіма варіантами відрізняється тим, що включає дві навісні полички (7), більша з яких розташовується на рівні стільниці, а менша - на рівні долішньої полиці верстака. Згідно з корисною моделлю, верстак із функцією стенда за першим-п'ятим варіантами відрізняється тим, що у горішній частині захисної панелі закріплений кронштейн для елемента освітлення (8). Згідно з корисною моделлю, верстак із функцією стенда за першим-п'ятим варіантами відрізняється тим, що до горішніх бічних частин захисної панелі прикріплені два кронштейни для розташування на горизонтальному стрижні (9) між ними елементів освітлення. Згідно з корисною моделлю, верстак із функцією стенда за всіма варіантами відрізняється тим, що в опорах верстака виконано щонайменше чотири отвори для елементів кріплення верстаків між собою (10). Згідно з корисною моделлю, верстак із функцією стенда за всіма варіантами відрізняється тим, що у долішніх частинах опор верстака виконано щонайменше два отвори для елементів кріплення верстаків із підлогою (11). У десятому варіанті корисної моделі, верстак із функцією стенда за всіма варіантами відрізняється тим, що захисна панель виконана із тонким покриттям зеленого кольору. Наявність перфорату (множини отворів) у захисній панелі дозволяє оснастити верстак різноманітними додатковими, жорстко закріплюваними і навісними, пристосуваннями (12), як то кріплення (крючки, защепи і т.п.) для дисплею, комп'ютерної мишки, клавіатури, вимірювальних 1 UA 104523 U 5 10 15 20 25 30 35 40 45 адаптерів, спецінструменту, динамометричних ключів з набором голівок, редуктора пневмосистеми, набору накидних спецключів, пневматичних роз'ємів тощо. Виконання захисної панелі перфорованою дозволяє вставляти у чарунки перфорату різноманітні защепи, крючки, гвинтові стяжки тощо, роблячи таким чином захисну панель зручним місцем для непорушного і/або знімного закріплення різноманітних переносних інструментів і/або невеликих для них ємностей, поличок та ін., а також і інших предметів, зокрема - дисплеїв електронних пристроїв, інформаційних таблиць та ін. Крім того, цілковита перфорація захисної панелі суттєво зменшує її матеріалоємність і, відповідно, - вагу. Розташування тумби із висувними ящиками у різних варіантах верстака - зліва або справа, дозволяє вибирати потрібні варіанти, в залежності від їх подальшого розміщення та особливостей використання, у тому числі використання працівниками з особливими або обмеженими фізичними властивостями. Наявність у верстака додаткових висувних ящиків та полиць суттєво збільшує площу для розміщення у ньому інструментів та інших пристосувань, чому слугує і виконання верстака із знімними поличками, які дозволяють варіювати габаритні розміри верстака, і разом з іншим, суттєво розширюють сферу його застосування, роблячи верстак практично універсальним і придатним для використання у різноманітних галузях промисловості. Оснащення верстака кронштейнами для елементів освітлення, зокрема із горизонтальним стрижнем між ними, який у перетині може мати будь-яку форму, дозволяє встановлювати на верстаку різного виду освітлювальні пристрої (лампи, світлові панелі і т.п.), в залежності від виконання тих або інших робіт. Кріплення верстаків між собою, а також і до підлоги, забезпечує надійну фіксацію верстаків у місці їх розташування, і убезпечує від можливої вібрації. Елементами такого кріплення можуть бути гвинти, кріпильні шпильки, цвяхи тощо. Тонке зелене покриття захисної панелі може бути виконане шляхом її фарбування або наклеювання плівки. Зелений колір є одним із трьох основних кольорів адитивної моделі, і знаходиться у діапазоні спектру з довжиною хвилі 500-565 нанометрів, що є найбільш оптимальним для фізіологічного сприйняття людиною. Відомий сприятливий вплив зеленого кольору на зменшення кров'яного тиску, розширення капілярів, полегшення головної болі, підвищення м'язової працездатності, що у цілому сприяє тривалій продуктивній роботі працівника за верстаком. Верстаки, як це показано на фіг. 2 і 3, можна поєднувати у майстерні або цеху у ряд і/або їх задніми частинами. Поєднання множини верстаків показано на фіг. 4. Фігури креслення: Фіг. 1. Схематичне зображення верстака із функцією стенда. Фіг. 2. Схема поєднання двох верстаків у ряд. Фіг. 3. Схема поєднання двох верстаків задніми частинами. Фіг. 4. Схема поєднання множини верстаків. 1 - опори; 2 - стільниця; 3 - захисна панель; 4 - полиця; 5 - висувні ящики; 6 - тумба з висувними ящиками; 7 - навісні полички; 8 - кронштейн для елемента освітлення; 9 горизонтальний стрижень; 10 - отвори для елементів кріплення верстаків між: собою; 11 отвори для елементів кріплення верстаків із підлогою; 12 - додаткові пристосування. Верстак із функцією стенда, за корисною моделлю, може бути виготовлений на будь-якому виробництві, оснащеному обладнанням для різання, гнуття і, за необхідністю, зварювання металу із можливим застосуванням композитних матеріалів, пластику або деревини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Верстак із функцією стенда, що містить розташовану на чотирьох опорах стільницю із вертикальною захисною панеллю і, розміщену у підстіллі, щонайменше одну полицю, який відрізняється тим, що захисна панель виконана із листового перфорованого матеріалу, а під стільницею розташований щонайменше один висувний ящик. 2. Верстак із функцією стенда за пунктом 1, який відрізняється тим, що у правій частині підстілля, над долішньою його полицею, розташована тумба із щонайменше двома висувними ящиками. 3. Верстак із функцією стенда за пунктом 1, який відрізняється тим, що тумба розташована у лівій частині підстілля. 4. Верстак із функцією стенда за пунктами 2 і 3, який відрізняється тим, що вище долішньої полиці розташована полиця між тумбою і парою бічних опор. 2 UA 104523 U 5 10 15 5. Верстак із функцією стенда за всіма пунктами, який відрізняється тим, що включає дві навісні полички, більша з яких розташовується на рівні стільниці, а менша - на рівні долішньої полиці верстака. 6. Верстак із функцією стенда за пунктами 1-5, який відрізняється тим, що у горішній частині захисної панелі закріплений кронштейн для елемента освітлення. 7. Верстак із функцією стенда за пунктами 1-5, який відрізняється тим, що до горішніх бічних частин захисної панелі прикріплені два кронштейни для розташування на горизонтальному стрижні між ними елементів освітлення. 8. Верстак із функцією стенда за всіма пунктами, який відрізняється тим, що в опорах верстака виконано щонайменше чотири отвори для елементів кріплення верстаків між собою. 9. Верстак із функцією стенда за всіма пунктами, який відрізняється тим, що у долішніх частинах опор верстака виконано щонайменше два отвори для елементів кріплення верстаків із підлогою. 10. Верстак із функцією стенда за всіма пунктами, який відрізняється тим, що захисна панель виконана із тонким покриттям зеленого кольору. 3 UA 104523 U 4 UA 104523 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
