Дерматом для зрізування товстого рельєфного аутодермотрансплантата

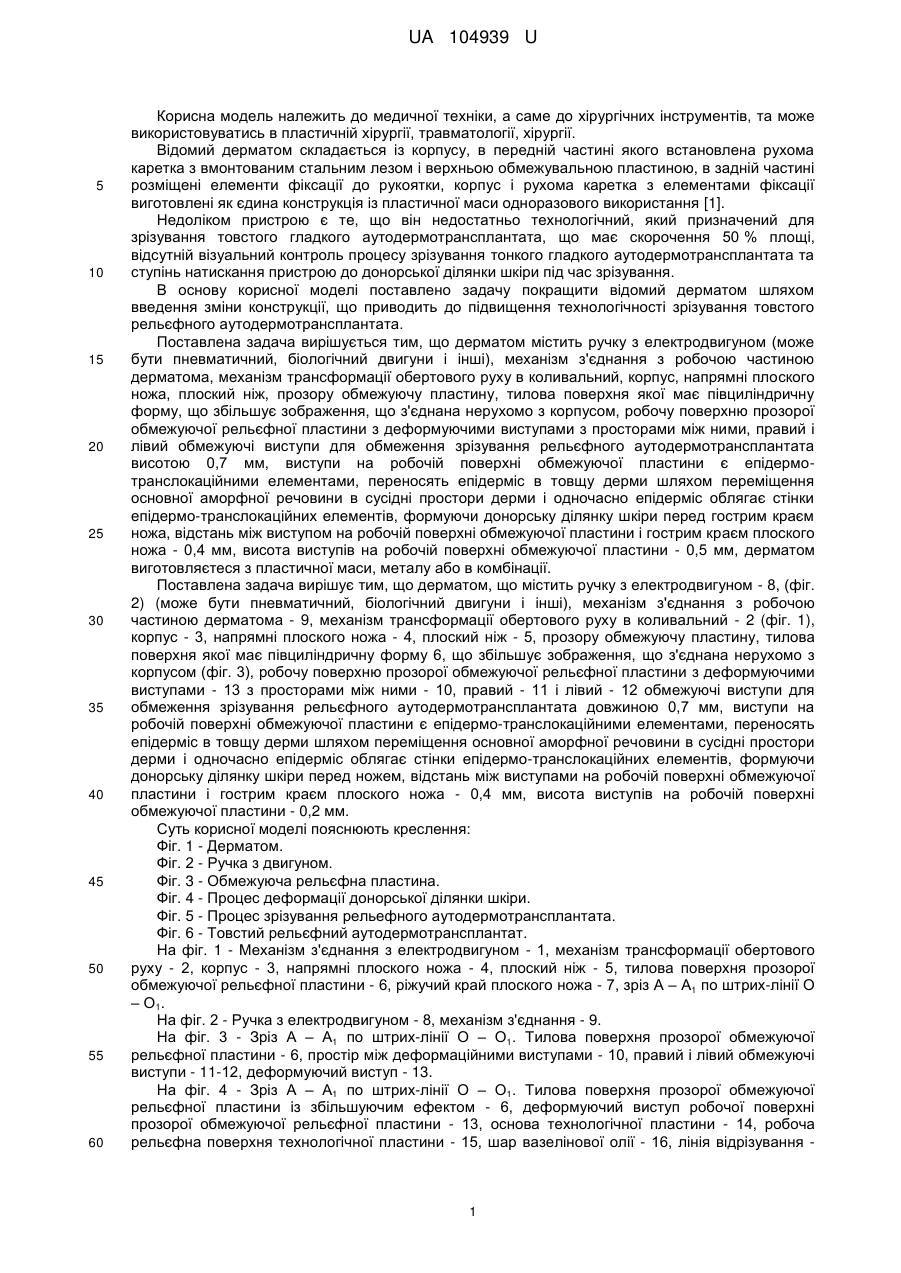

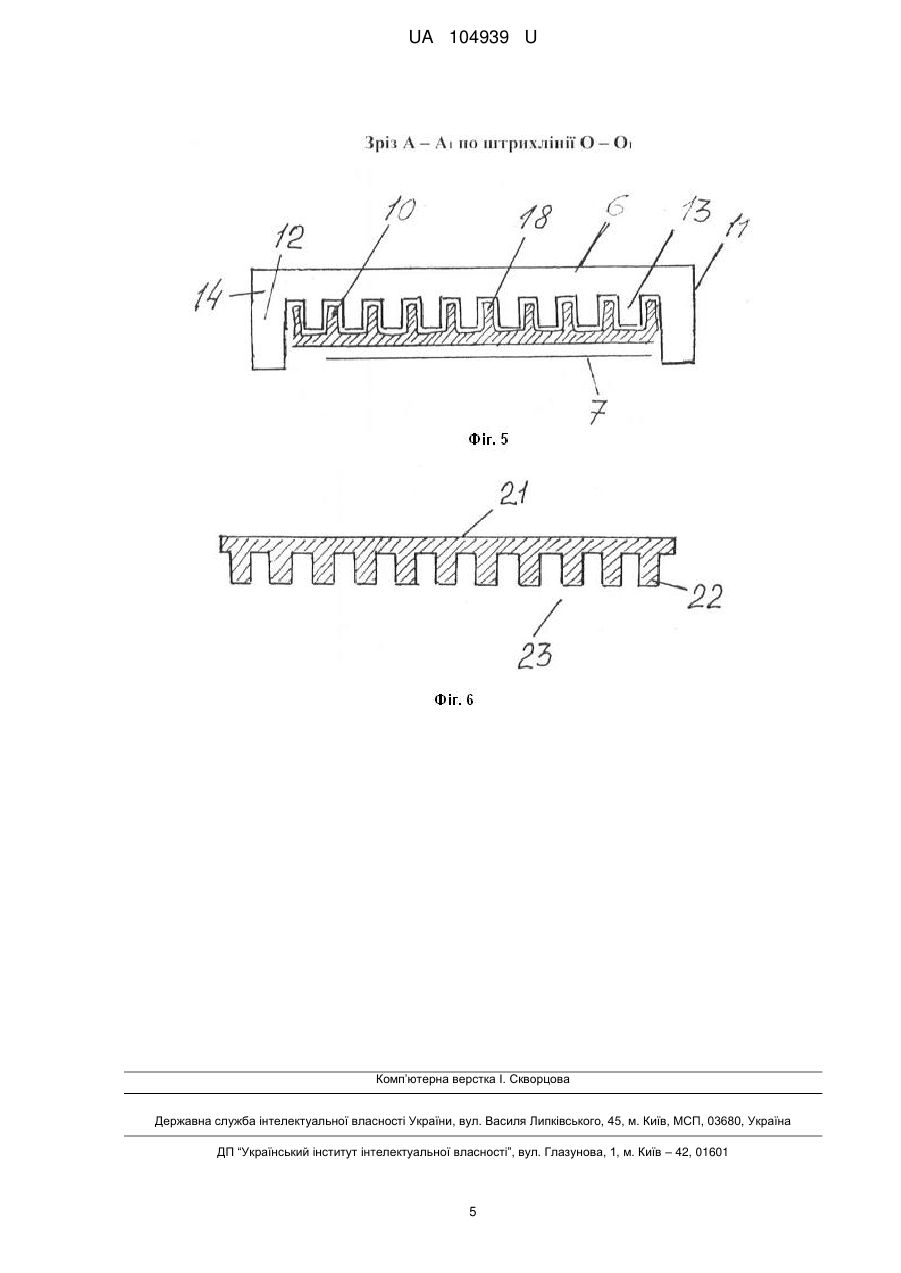

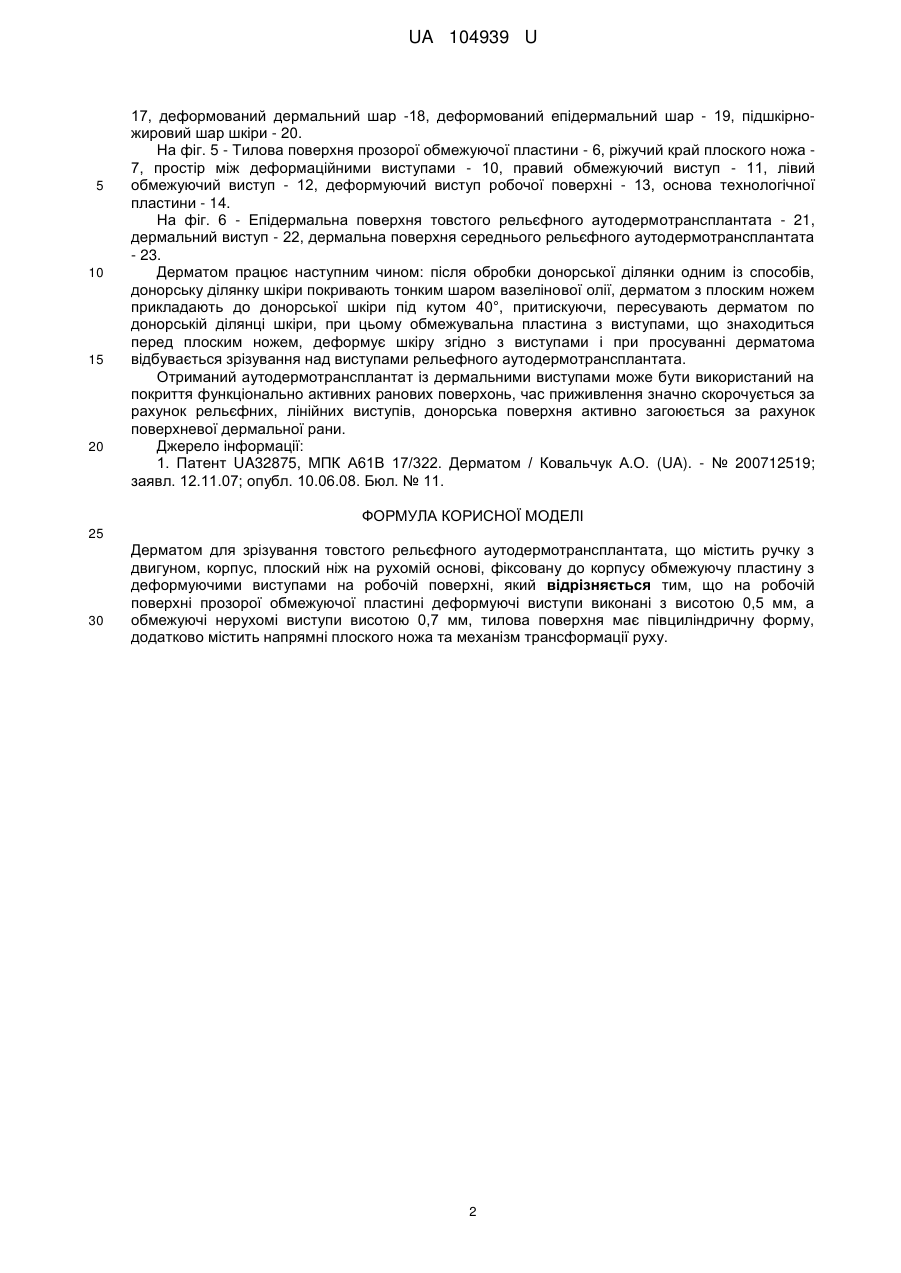

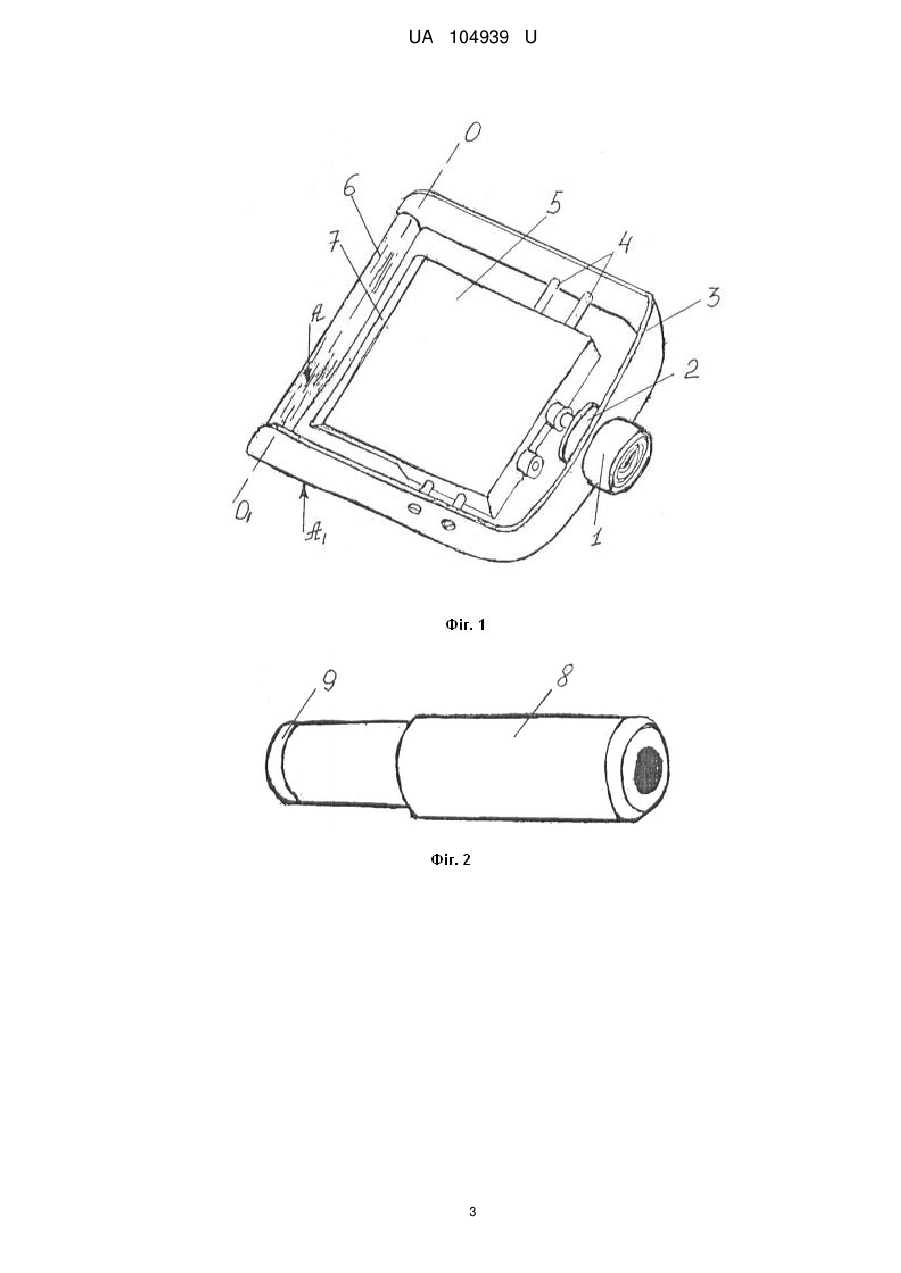

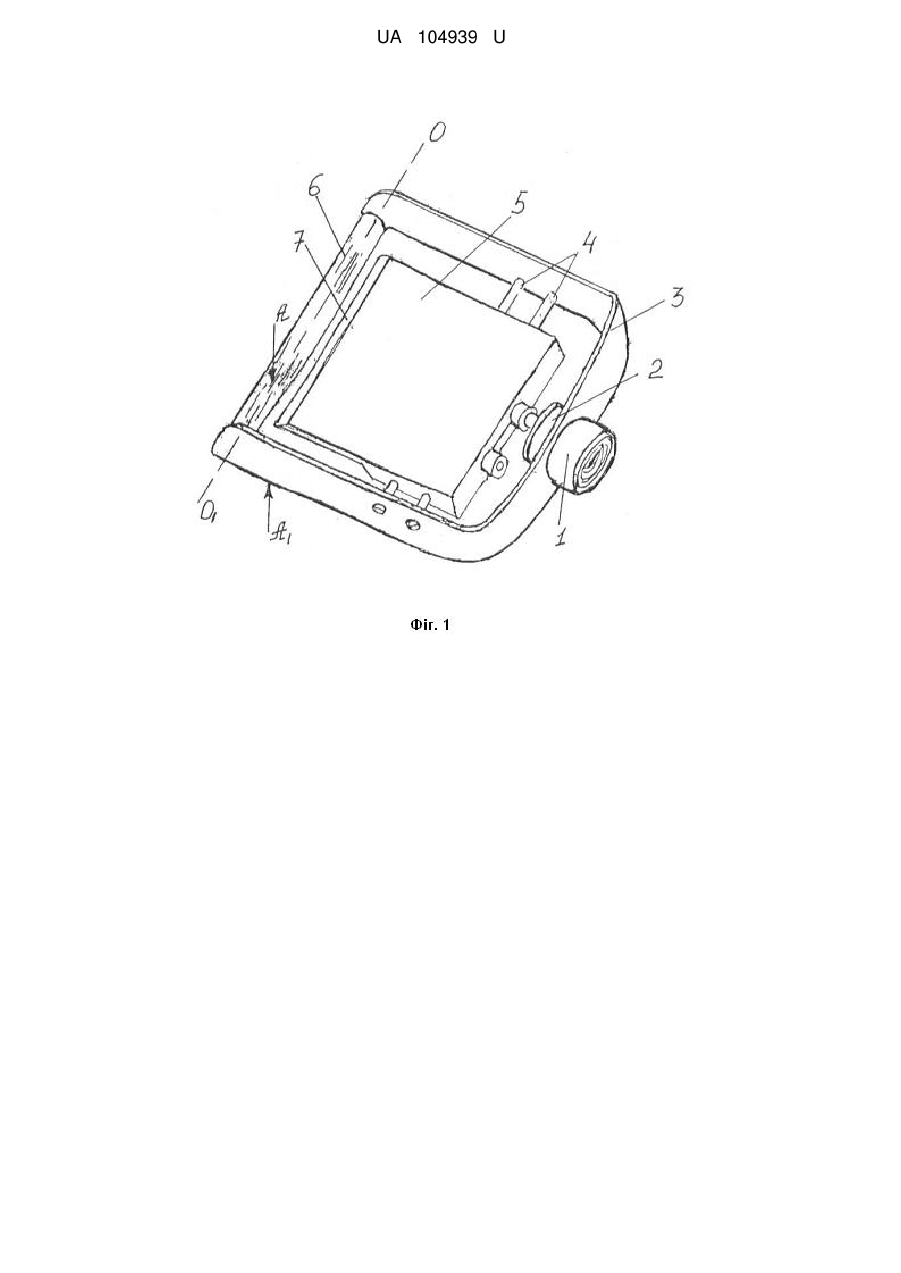

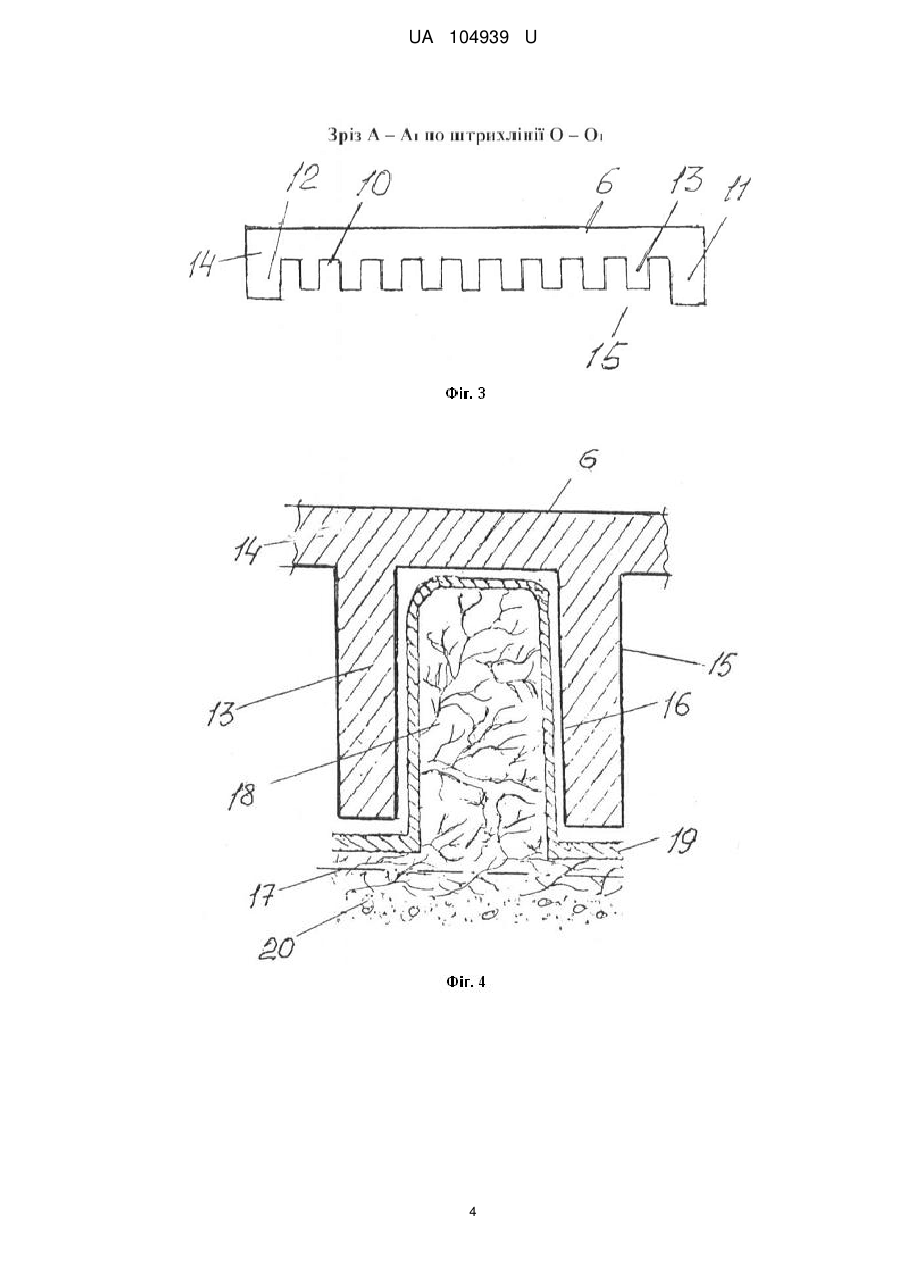

Реферат: UA 104939 U UA 104939 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання [1]. Недоліком пристрою є те, що він недостатньо технологічний, який призначений для зрізування товстого гладкого аутодермотрансплантата, що має скорочення 50 % площі, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлено задачу покращити відомий дерматом шляхом введення зміни конструкції, що приводить до підвищення технологічності зрізування товстого рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що дерматом містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома, механізм трансформації обертового руху в коливальний, корпус, напрямні плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом, робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермо-транслокаційних елементів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступом на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа - 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини - 0,5 мм, дерматом виготовляєтеся з пластичної маси, металу або в комбінації. Поставлена задача вирішує тим, що дерматом, що містить ручку з електродвигуном - 8, (фіг. 2) (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома - 9, механізм трансформації обертового руху в коливальний - 2 (фіг. 1), корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму 6, що збільшує зображення, що з'єднана нерухомо з корпусом (фіг. 3), робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами - 13 з просторами між ними - 10, правий - 11 і лівий - 12 обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермо-транслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермо-транслокаційних елементів, формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа - 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини - 0,2 мм. Суть корисної моделі пояснюють креслення: Фіг. 1 - Дерматом. Фіг. 2 - Ручка з двигуном. Фіг. 3 - Обмежуюча рельєфна пластина. Фіг. 4 - Процес деформації донорської ділянки шкіри. Фіг. 5 - Процес зрізування рельефного аутодермотрансплантата. Фіг. 6 - Товстий рельєфний аутодермотрансплантат. На фіг. 1 - Механізм з'єднання з електродвигуном - 1, механізм трансформації обертового руху - 2, корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А – А1 по штрих-лінії О – О1. На фіг. 2 - Ручка з електродвигуном - 8, механізм з'єднання - 9. На фіг. 3 - Зріз А – А1 по штрих-лінії О – О1. Тилова поверхня прозорої обмежуючої рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежуючі виступи - 11-12, деформуючий виступ - 13. На фіг. 4 - Зріз А – А1 по штрих-лінії О – О1. Тилова поверхня прозорої обмежуючої рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежуючої рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини - 15, шар вазелінової олії - 16, лінія відрізування 1 UA 104939 U 5 10 15 20 17, деформований дермальний шар -18, деформований епідермальний шар - 19, підшкірножировий шар шкіри - 20. На фіг. 5 - Тилова поверхня прозорої обмежуючої пластини - 6, ріжучий край плоского ножа 7, простір між деформаційними виступами - 10, правий обмежуючий виступ - 11, лівий обмежуючий виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6 - Епідермальна поверхня товстого рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня середнього рельєфного аутодермотрансплантата - 23. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40°, притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома відбувається зрізування над виступами рельефного аутодермотрансплантата. Отриманий аутодермотрансплантат із дермальними виступами може бути використаний на покриття функціонально активних ранових поверхонь, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів, донорська поверхня активно загоюється за рахунок поверхневої дермальної рани. Джерело інформації: 1. Патент UA32875, МПК А61В 17/322. Дерматом / Ковальчук А.О. (UA). - № 200712519; заявл. 12.11.07; опубл. 10.06.08. Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Дерматом для зрізування товстого рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що на робочій поверхні прозорої обмежуючої пластині деформуючі виступи виконані з висотою 0,5 мм, а обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня має півциліндричну форму, додатково містить напрямні плоского ножа та механізм трансформації руху. 2 UA 104939 U 3 UA 104939 U 4 UA 104939 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
