Дерматом для зрізування повношарового рельєфного аутодермотрансплантата

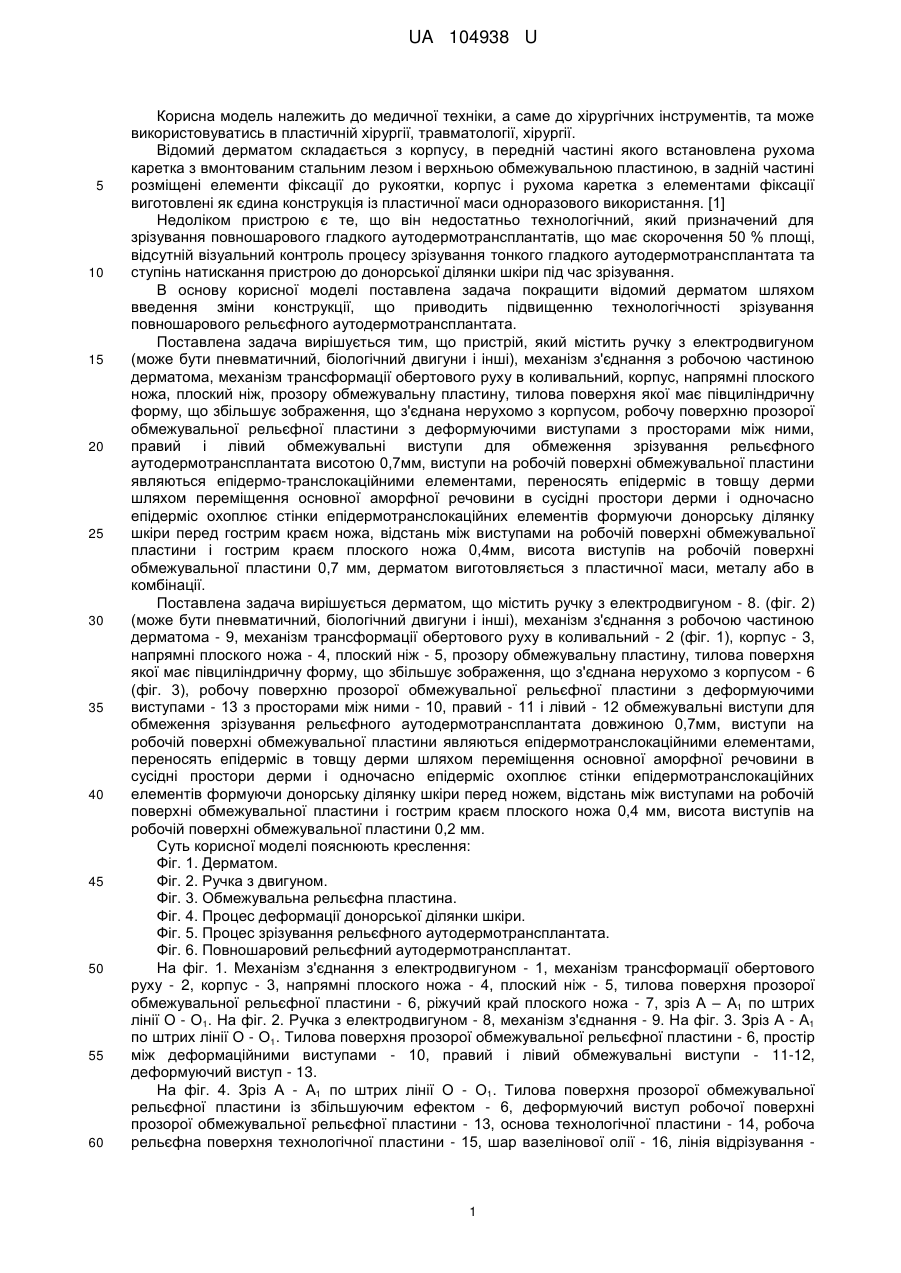

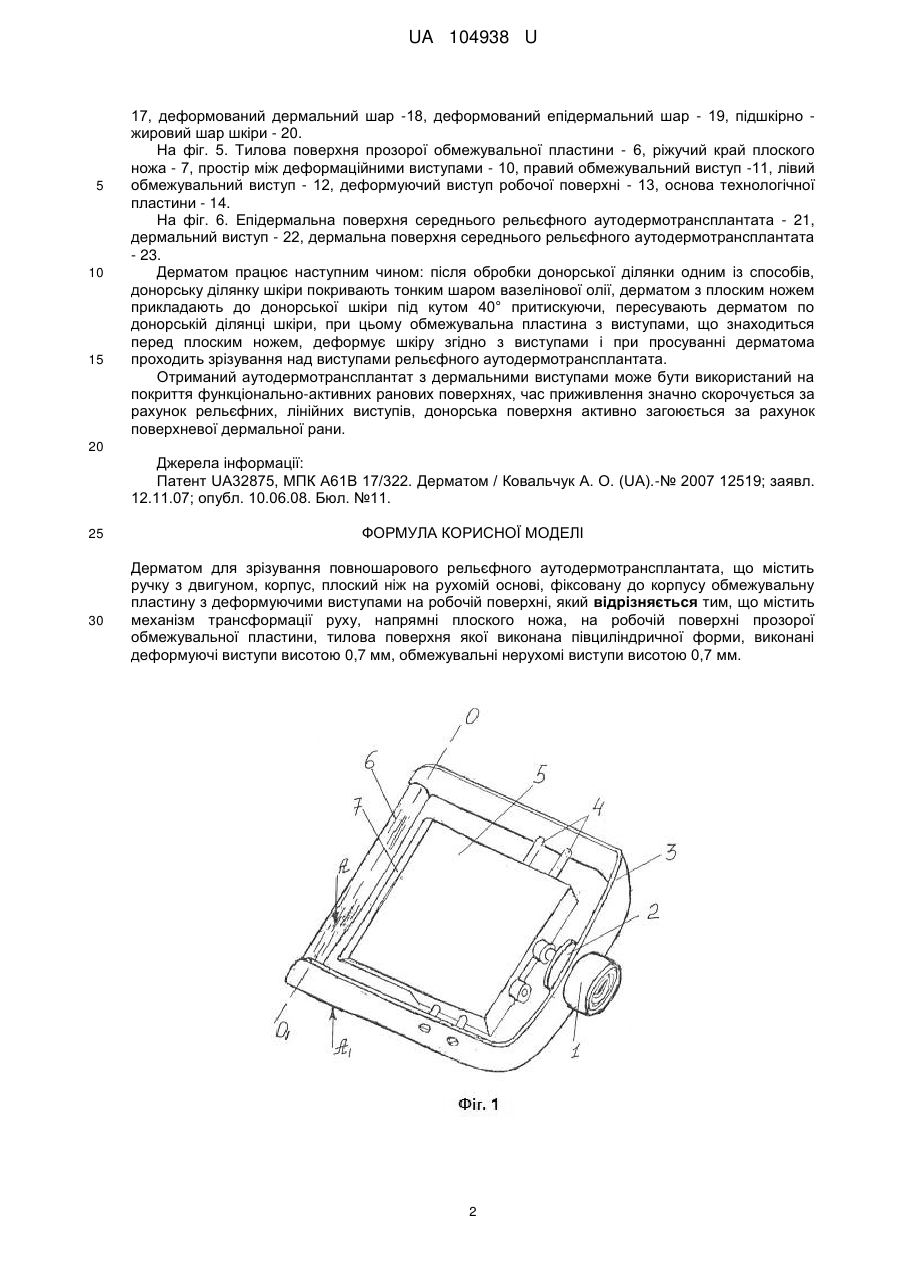

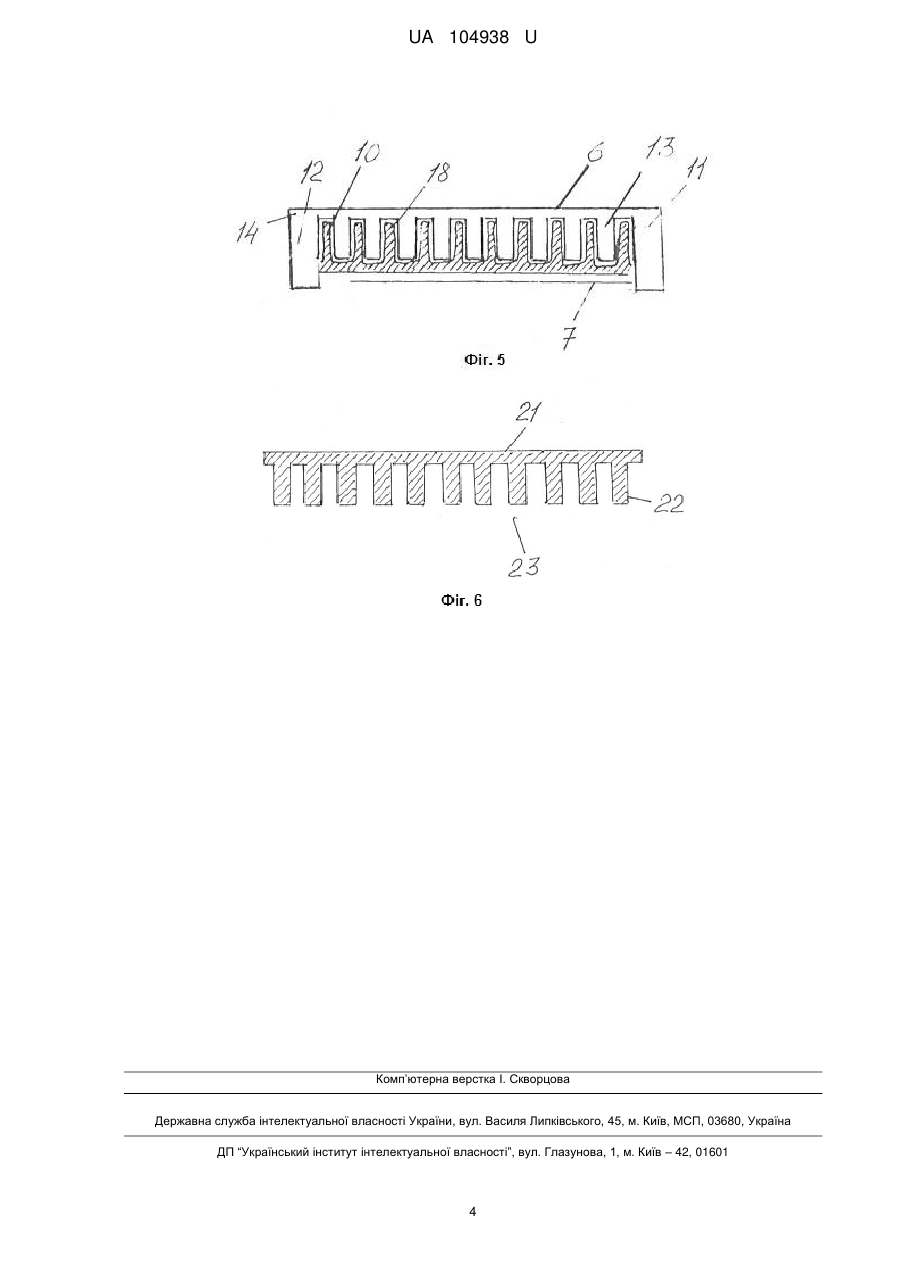

Реферат: Дерматом для зрізування повношарового рельєфного аутодермотрансплантата містить ручку з двигуном, корпус, плоский ніж на рухомій основі, фіксовану до корпусу обмежувальну пластину з деформуючими виступами на робочій поверхні. Дерматом також містить механізм трансформації руху, напрямні плоского ножа. На робочій поверхні прозорої обмежувальної пластини, тилова поверхня якої виконана півциліндричної форми, виконані деформуючі виступи висотою 0,7 мм, обмежувальні нерухомі виступи висотою 0,7 мм. UA 104938 U (12) UA 104938 U UA 104938 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається з корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання. [1] Недоліком пристрою є те, що він недостатньо технологічний, який призначений для зрізування повношарового гладкого аутодермотрансплантатів, що має скорочення 50 % площі, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлена задача покращити відомий дерматом шляхом введення зміни конструкції, що приводить підвищенню технологічності зрізування повношарового рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що пристрій, який містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома, механізм трансформації обертового руху в коливальний, корпус, напрямні плоского ножа, плоский ніж, прозору обмежувальну пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом, робочу поверхню прозорої обмежувальної рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежувальні виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7мм, виступи на робочій поверхні обмежувальної пластини являються епідермо-транслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс охоплює стінки епідермотранслокаційних елементів формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступами на робочій поверхні обмежувальної пластини і гострим краєм плоского ножа 0,4мм, висота виступів на робочій поверхні обмежувальної пластини 0,7 мм, дерматом виготовляється з пластичної маси, металу або в комбінації. Поставлена задача вирішується дерматом, що містить ручку з електродвигуном - 8. (фіг. 2) (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома - 9, механізм трансформації обертового руху в коливальний - 2 (фіг. 1), корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, прозору обмежувальну пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом - 6 (фіг. 3), робочу поверхню прозорої обмежувальної рельєфної пластини з деформуючими виступами - 13 з просторами між ними - 10, правий - 11 і лівий - 12 обмежувальні виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7мм, виступи на робочій поверхні обмежувальної пластини являються епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс охоплює стінки епідермотранслокаційних елементів формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежувальної пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежувальної пластини 0,2 мм. Суть корисної моделі пояснюють креслення: Фіг. 1. Дерматом. Фіг. 2. Ручка з двигуном. Фіг. 3. Обмежувальна рельєфна пластина. Фіг. 4. Процес деформації донорської ділянки шкіри. Фіг. 5. Процес зрізування рельєфного аутодермотрансплантата. Фіг. 6. Повношаровий рельєфний аутодермотрансплантат. На фіг. 1. Механізм з'єднання з електродвигуном - 1, механізм трансформації обертового руху - 2, корпус - 3, напрямні плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежувальної рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А – А1 по штрих лінії О - О1. На фіг. 2. Ручка з електродвигуном - 8, механізм з'єднання - 9. На фіг. 3. Зріз А - А1 по штрих лінії О - О1. Тилова поверхня прозорої обмежувальної рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежувальні виступи - 11-12, деформуючий виступ - 13. На фіг. 4. Зріз А - А1 по штрих лінії О - О1. Тилова поверхня прозорої обмежувальної рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежувальної рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини - 15, шар вазелінової олії - 16, лінія відрізування 1 UA 104938 U 5 10 15 17, деформований дермальний шар -18, деформований епідермальний шар - 19, підшкірно жировий шар шкіри - 20. На фіг. 5. Тилова поверхня прозорої обмежувальної пластини - 6, ріжучий край плоского ножа - 7, простір між деформаційними виступами - 10, правий обмежувальний виступ -11, лівий обмежувальний виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6. Епідермальна поверхня середнього рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня середнього рельєфного аутодермотрансплантата - 23. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40° притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома проходить зрізування над виступами рельєфного аутодермотрансплантата. Отриманий аутодермотрансплантат з дермальними виступами може бути використаний на покриття функціонально-активних ранових поверхнях, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів, донорська поверхня активно загоюється за рахунок поверхневої дермальної рани. 20 Джерела інформації: Патент UA32875, МПК А61В 17/322. Дерматом / Ковальчук А. О. (UA).-№ 2007 12519; заявл. 12.11.07; опубл. 10.06.08. Бюл. №11. 25 30 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дерматом для зрізування повношарового рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, плоский ніж на рухомій основі, фіксовану до корпусу обмежувальну пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що містить механізм трансформації руху, напрямні плоского ножа, на робочій поверхні прозорої обмежувальної пластини, тилова поверхня якої виконана півциліндричної форми, виконані деформуючі виступи висотою 0,7 мм, обмежувальні нерухомі виступи висотою 0,7 мм. 2 UA 104938 U 3 UA 104938 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
