Дерматом для зрізування середнього рельєфного аутодермотрансплантата

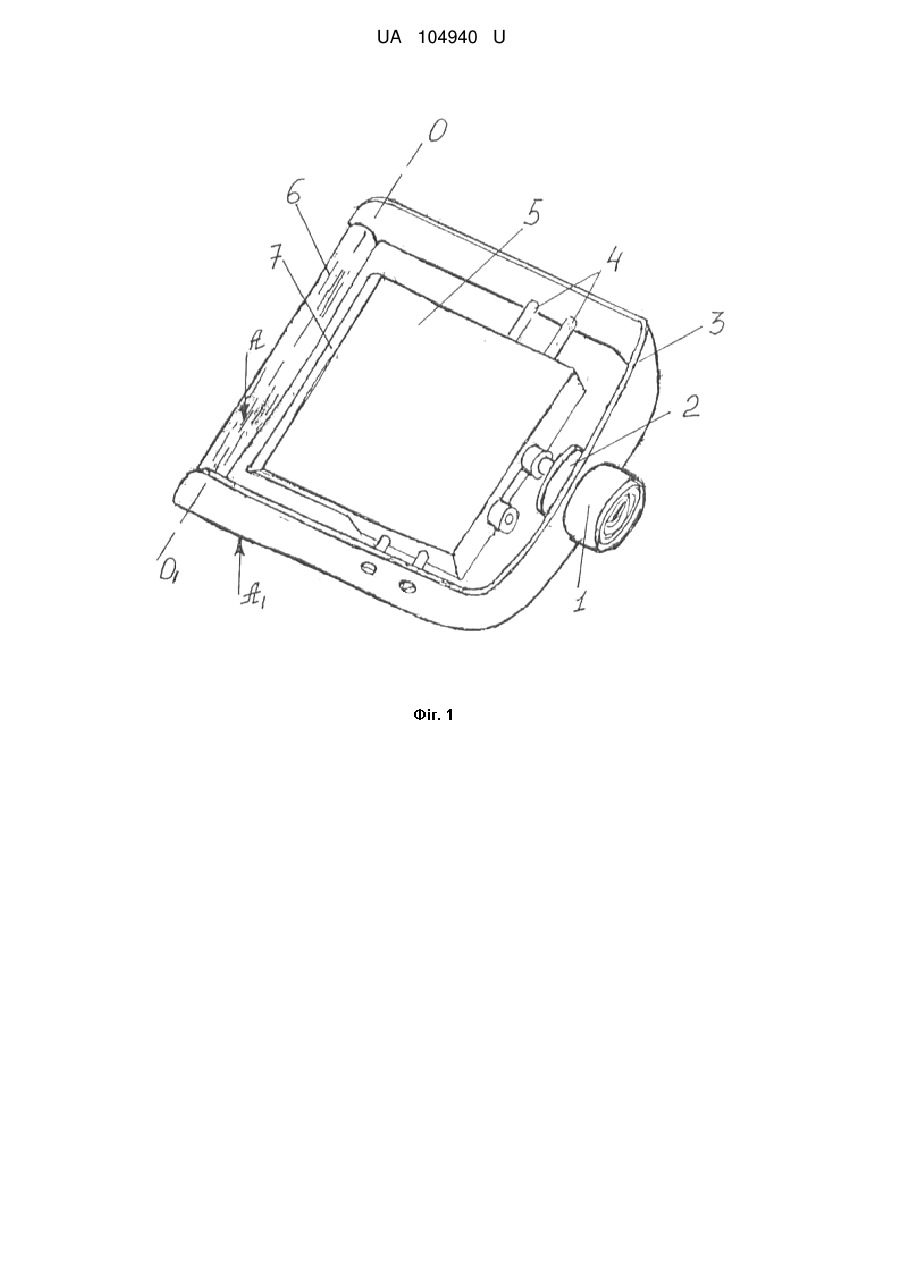

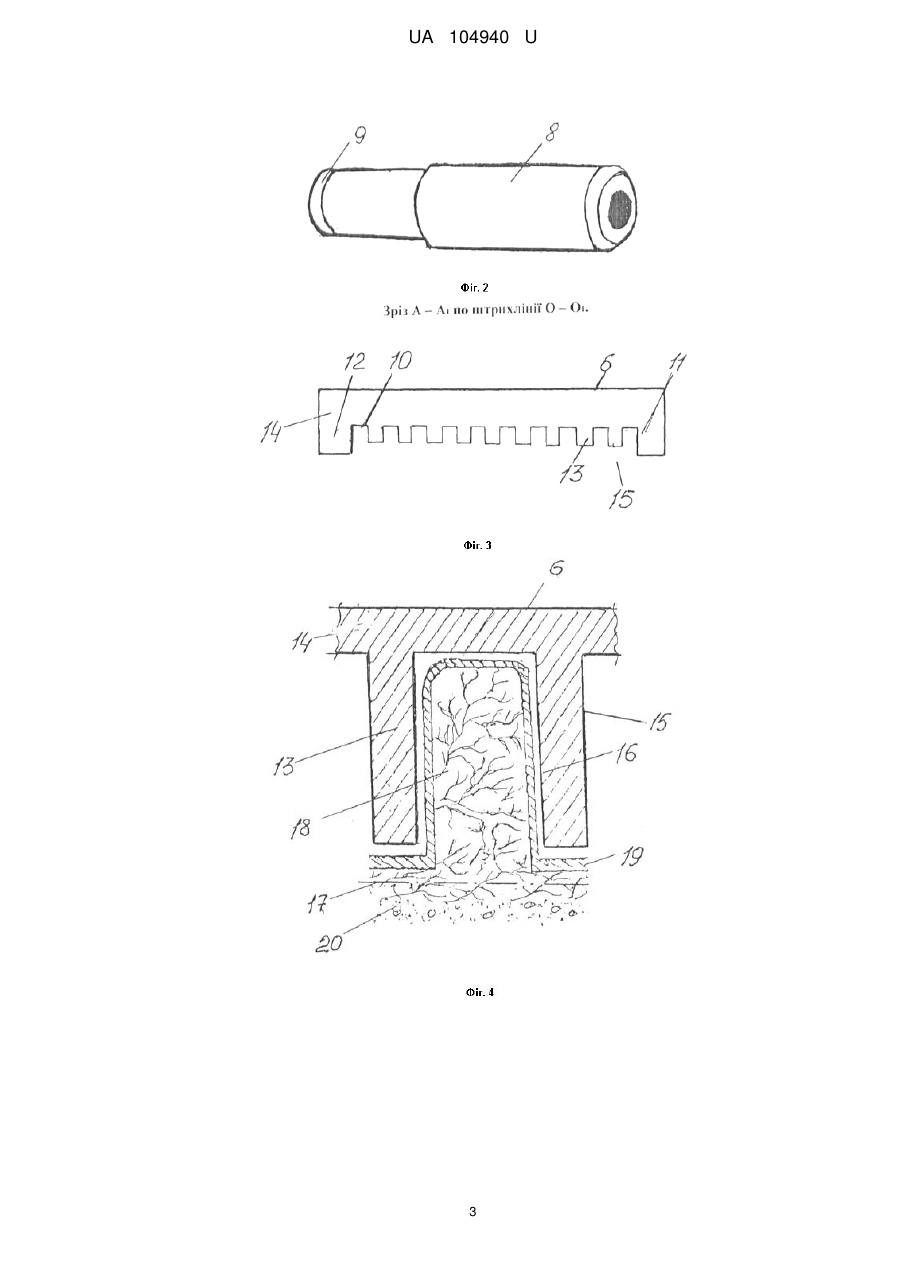

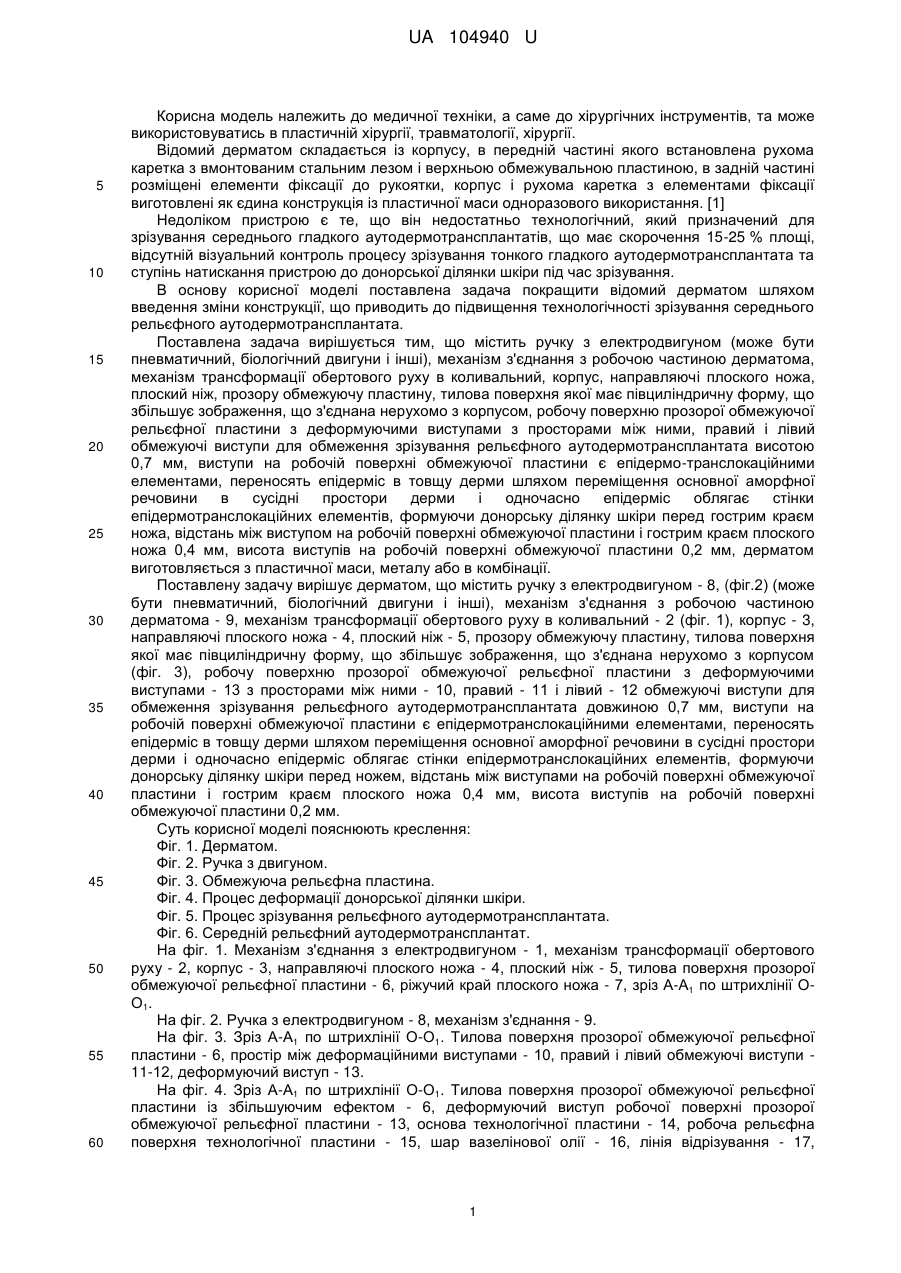

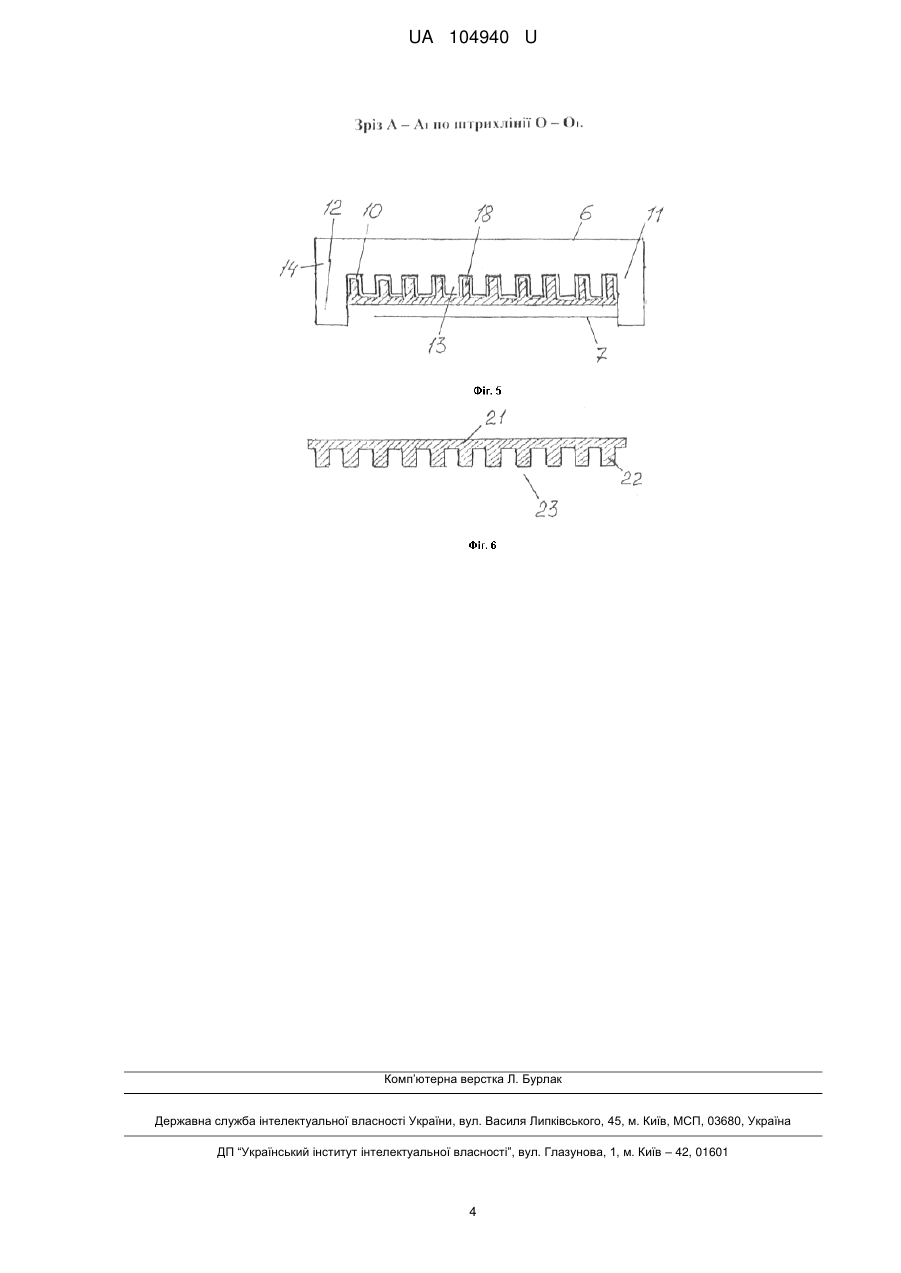

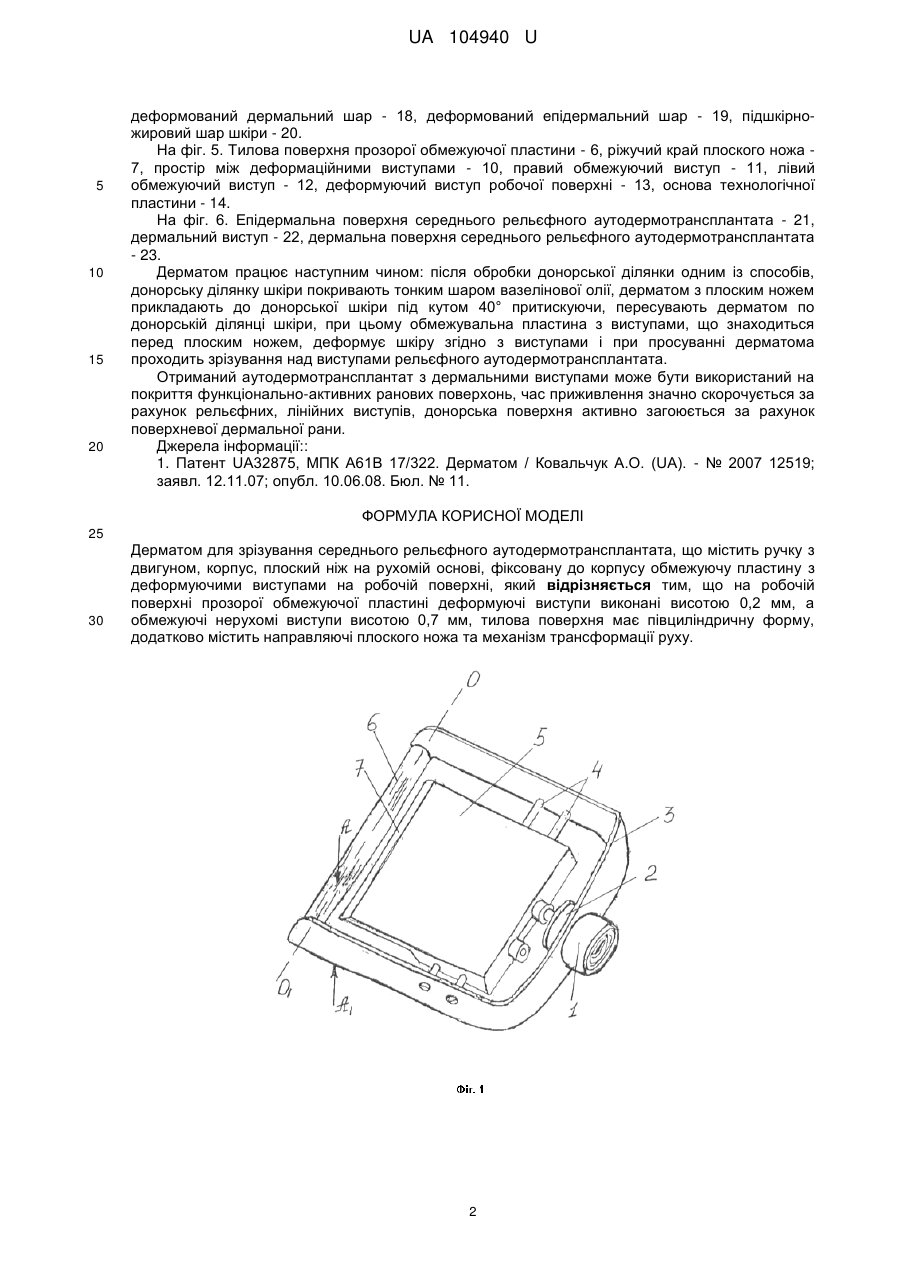

Реферат: UA 104940 U UA 104940 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медичної техніки, а саме до хірургічних інструментів, та може використовуватись в пластичній хірургії, травматології, хірургії. Відомий дерматом складається із корпусу, в передній частині якого встановлена рухома каретка з вмонтованим стальним лезом і верхньою обмежувальною пластиною, в задній частині розміщені елементи фіксації до рукоятки, корпус і рухома каретка з елементами фіксації виготовлені як єдина конструкція із пластичної маси одноразового використання. [1] Недоліком пристрою є те, що він недостатньо технологічний, який призначений для зрізування середнього гладкого аутодермотрансплантатів, що має скорочення 15-25 % площі, відсутній візуальний контроль процесу зрізування тонкого гладкого аутодермотрансплантата та ступінь натискання пристрою до донорської ділянки шкіри під час зрізування. В основу корисної моделі поставлена задача покращити відомий дерматом шляхом введення зміни конструкції, що приводить до підвищення технологічності зрізування середнього рельєфного аутодермотрансплантата. Поставлена задача вирішується тим, що містить ручку з електродвигуном (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома, механізм трансформації обертового руху в коливальний, корпус, направляючі плоского ножа, плоский ніж, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом, робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами з просторами між ними, правий і лівий обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата висотою 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермо-транслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед гострим краєм ножа, відстань між виступом на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм, дерматом виготовляється з пластичної маси, металу або в комбінації. Поставлену задачу вирішує дерматом, що містить ручку з електродвигуном - 8, (фіг.2) (може бути пневматичний, біологічний двигуни і інші), механізм з'єднання з робочою частиною дерматома - 9, механізм трансформації обертового руху в коливальний - 2 (фіг. 1), корпус - 3, направляючі плоского ножа - 4, плоский ніж - 5, прозору обмежуючу пластину, тилова поверхня якої має півциліндричну форму, що збільшує зображення, що з'єднана нерухомо з корпусом (фіг. 3), робочу поверхню прозорої обмежуючої рельєфної пластини з деформуючими виступами - 13 з просторами між ними - 10, правий - 11 і лівий - 12 обмежуючі виступи для обмеження зрізування рельєфного аутодермотрансплантата довжиною 0,7 мм, виступи на робочій поверхні обмежуючої пластини є епідермотранслокаційними елементами, переносять епідерміс в товщу дерми шляхом переміщення основної аморфної речовини в сусідні простори дерми і одночасно епідерміс облягає стінки епідермотранслокаційних елементів, формуючи донорську ділянку шкіри перед ножем, відстань між виступами на робочій поверхні обмежуючої пластини і гострим краєм плоского ножа 0,4 мм, висота виступів на робочій поверхні обмежуючої пластини 0,2 мм. Суть корисної моделі пояснюють креслення: Фіг. 1. Дерматом. Фіг. 2. Ручка з двигуном. Фіг. 3. Обмежуюча рельєфна пластина. Фіг. 4. Процес деформації донорської ділянки шкіри. Фіг. 5. Процес зрізування рельєфного аутодермотрансплантата. Фіг. 6. Середній рельєфний аутодермотрансплантат. На фіг. 1. Механізм з'єднання з електродвигуном - 1, механізм трансформації обертового руху - 2, корпус - 3, направляючі плоского ножа - 4, плоский ніж - 5, тилова поверхня прозорої обмежуючої рельєфної пластини - 6, ріжучий край плоского ножа - 7, зріз А-А1 по штрихлінії ОО1. На фіг. 2. Ручка з електродвигуном - 8, механізм з'єднання - 9. На фіг. 3. Зріз А-А1 по штрихлінії О-О1. Тилова поверхня прозорої обмежуючої рельєфної пластини - 6, простір між деформаційними виступами - 10, правий і лівий обмежуючі виступи 11-12, деформуючий виступ - 13. На фіг. 4. Зріз А-А1 по штрихлінії О-О1. Тилова поверхня прозорої обмежуючої рельєфної пластини із збільшуючим ефектом - 6, деформуючий виступ робочої поверхні прозорої обмежуючої рельєфної пластини - 13, основа технологічної пластини - 14, робоча рельєфна поверхня технологічної пластини - 15, шар вазелінової олії - 16, лінія відрізування - 17, 1 UA 104940 U 5 10 15 20 деформований дермальний шар - 18, деформований епідермальний шар - 19, підшкірножировий шар шкіри - 20. На фіг. 5. Тилова поверхня прозорої обмежуючої пластини - 6, ріжучий край плоского ножа 7, простір між деформаційними виступами - 10, правий обмежуючий виступ - 11, лівий обмежуючий виступ - 12, деформуючий виступ робочої поверхні - 13, основа технологічної пластини - 14. На фіг. 6. Епідермальна поверхня середнього рельєфного аутодермотрансплантата - 21, дермальний виступ - 22, дермальна поверхня середнього рельєфного аутодермотрансплантата - 23. Дерматом працює наступним чином: після обробки донорської ділянки одним із способів, донорську ділянку шкіри покривають тонким шаром вазелінової олії, дерматом з плоским ножем прикладають до донорської шкіри під кутом 40° притискуючи, пересувають дерматом по донорській ділянці шкіри, при цьому обмежувальна пластина з виступами, що знаходиться перед плоским ножем, деформує шкіру згідно з виступами і при просуванні дерматома проходить зрізування над виступами рельєфного аутодермотрансплантата. Отриманий аутодермотрансплантат з дермальними виступами може бути використаний на покриття функціонально-активних ранових поверхонь, час приживлення значно скорочується за рахунок рельєфних, лінійних виступів, донорська поверхня активно загоюється за рахунок поверхневої дермальної рани. Джерела інформації:: 1. Патент UA32875, МПК А61В 17/322. Дерматом / Ковальчук А.О. (UA). - № 2007 12519; заявл. 12.11.07; опубл. 10.06.08. Бюл. № 11. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Дерматом для зрізування середнього рельєфного аутодермотрансплантата, що містить ручку з двигуном, корпус, плоский ніж на рухомій основі, фіксовану до корпусу обмежуючу пластину з деформуючими виступами на робочій поверхні, який відрізняється тим, що на робочій поверхні прозорої обмежуючої пластині деформуючі виступи виконані висотою 0,2 мм, а обмежуючі нерухомі виступи висотою 0,7 мм, тилова поверхня має півциліндричну форму, додатково містить направляючі плоского ножа та механізм трансформації руху. 2 UA 104940 U 3 UA 104940 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
