Пристрій для ручного очищення і миття поверхонь

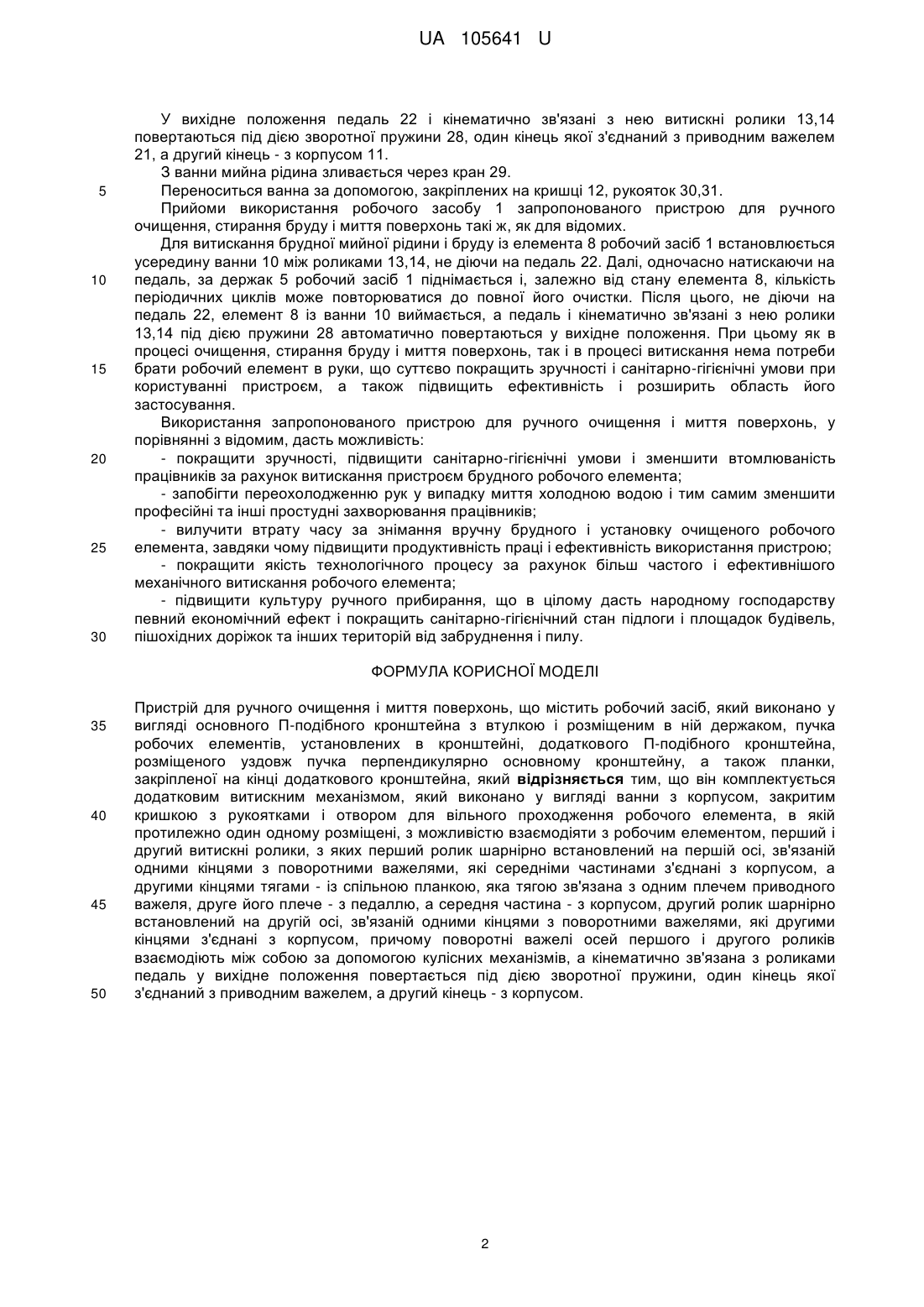

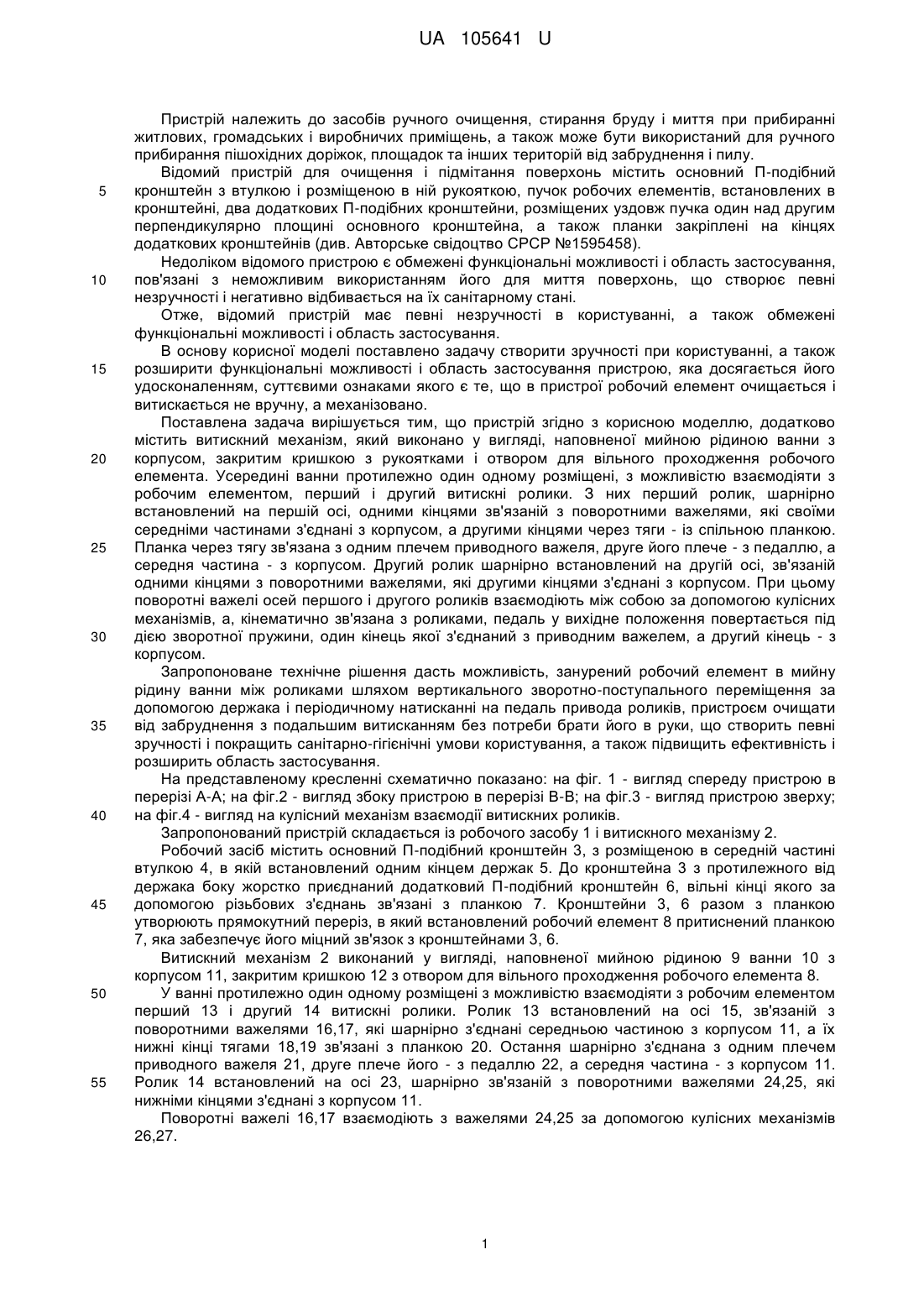

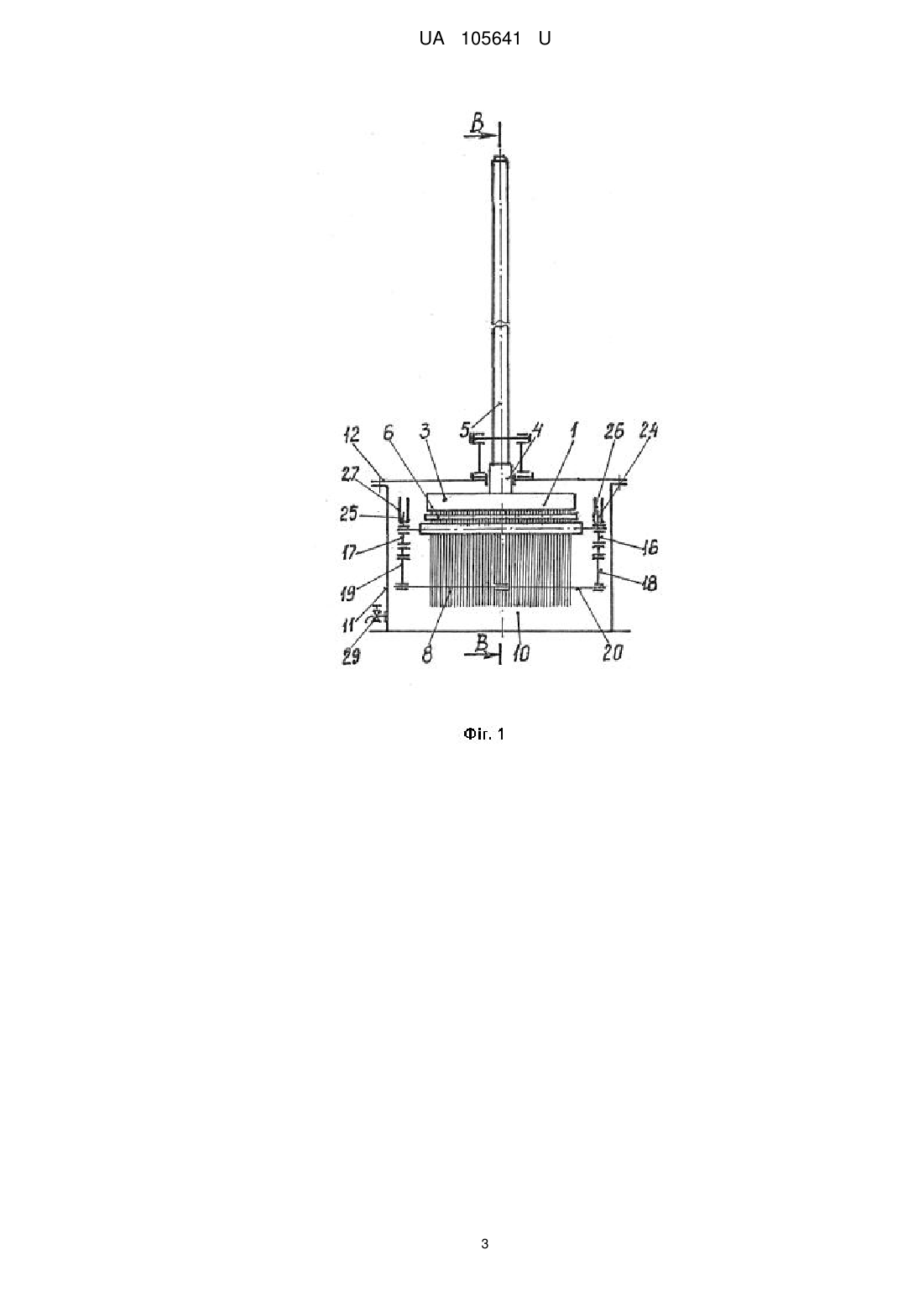

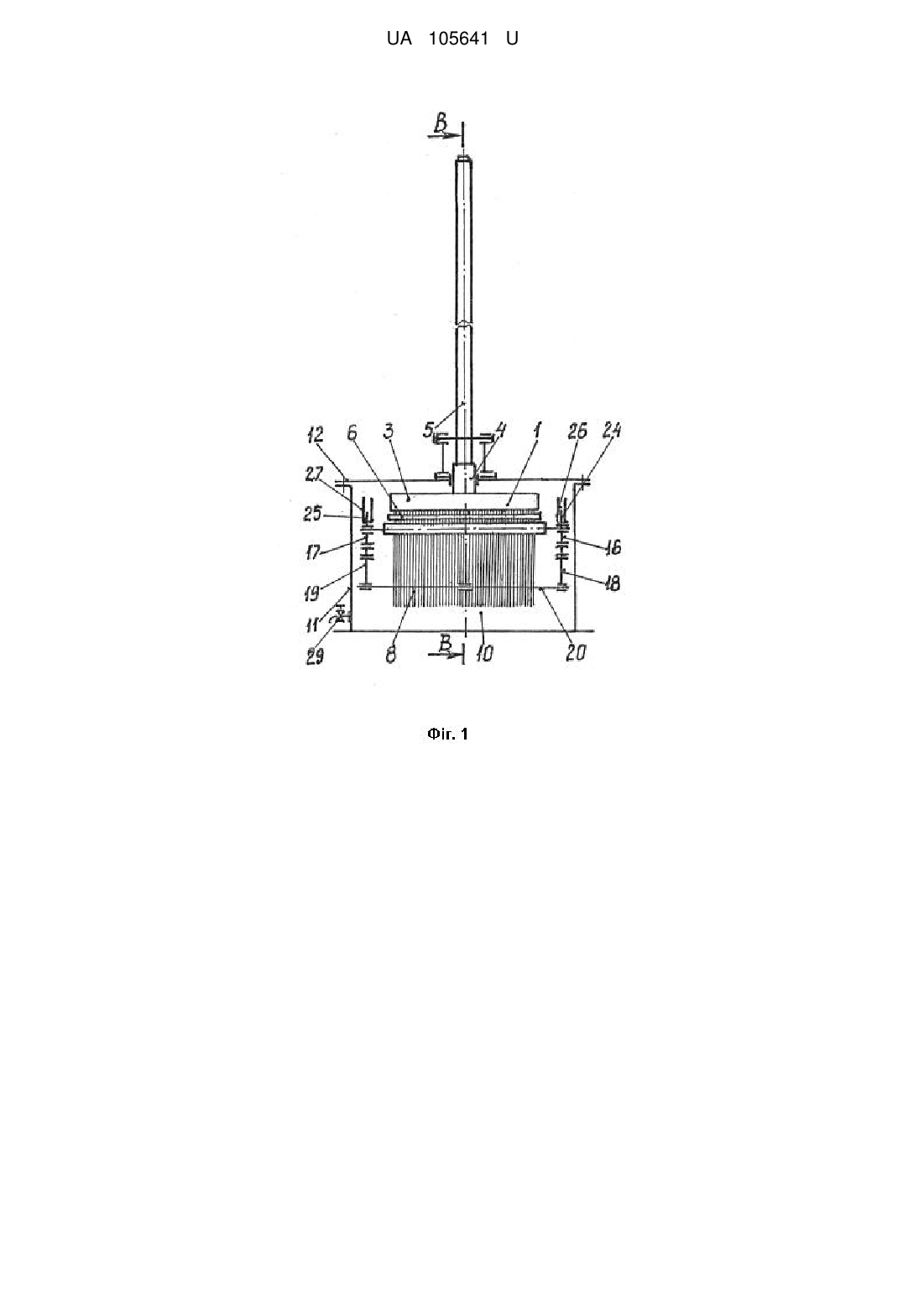

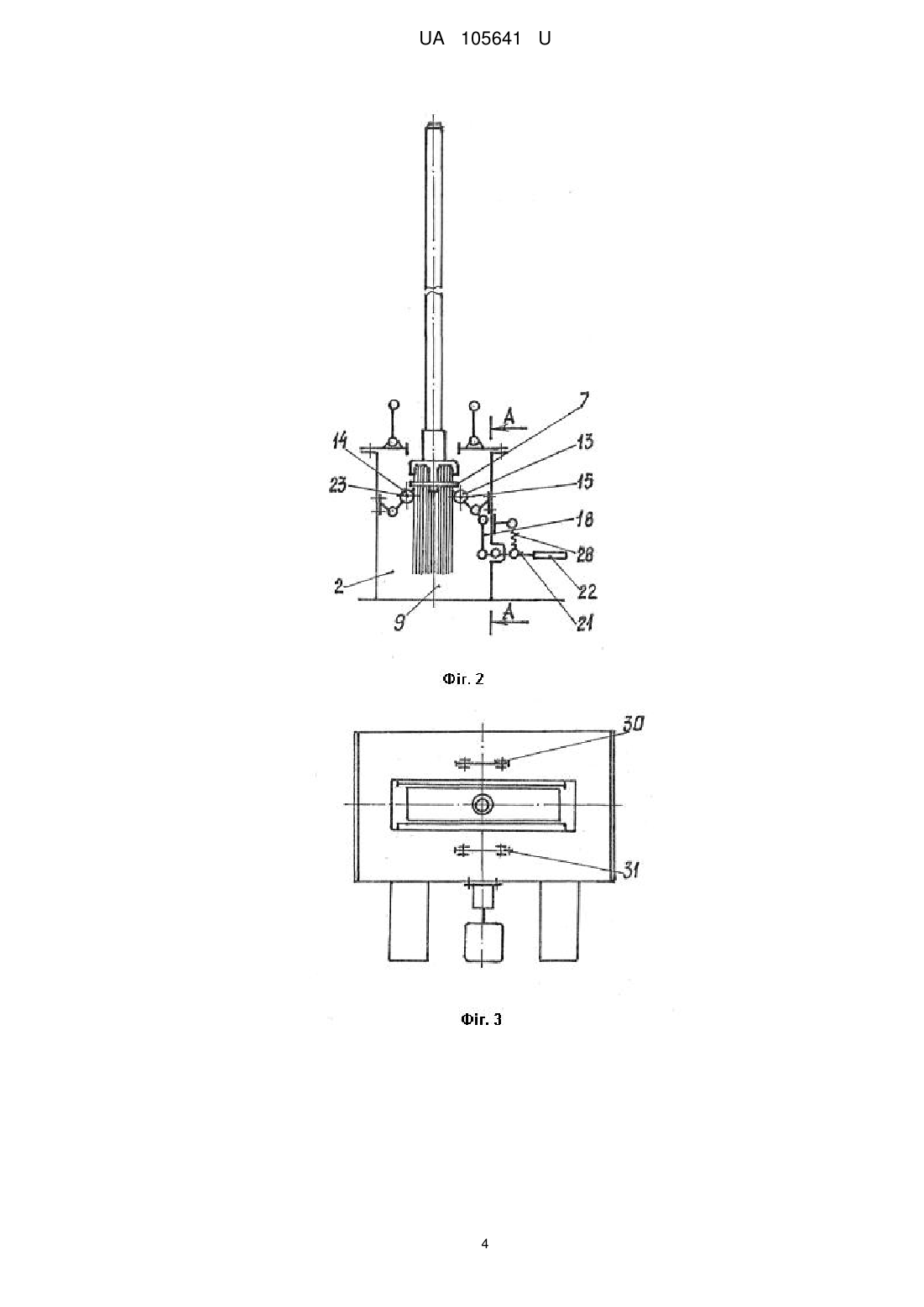

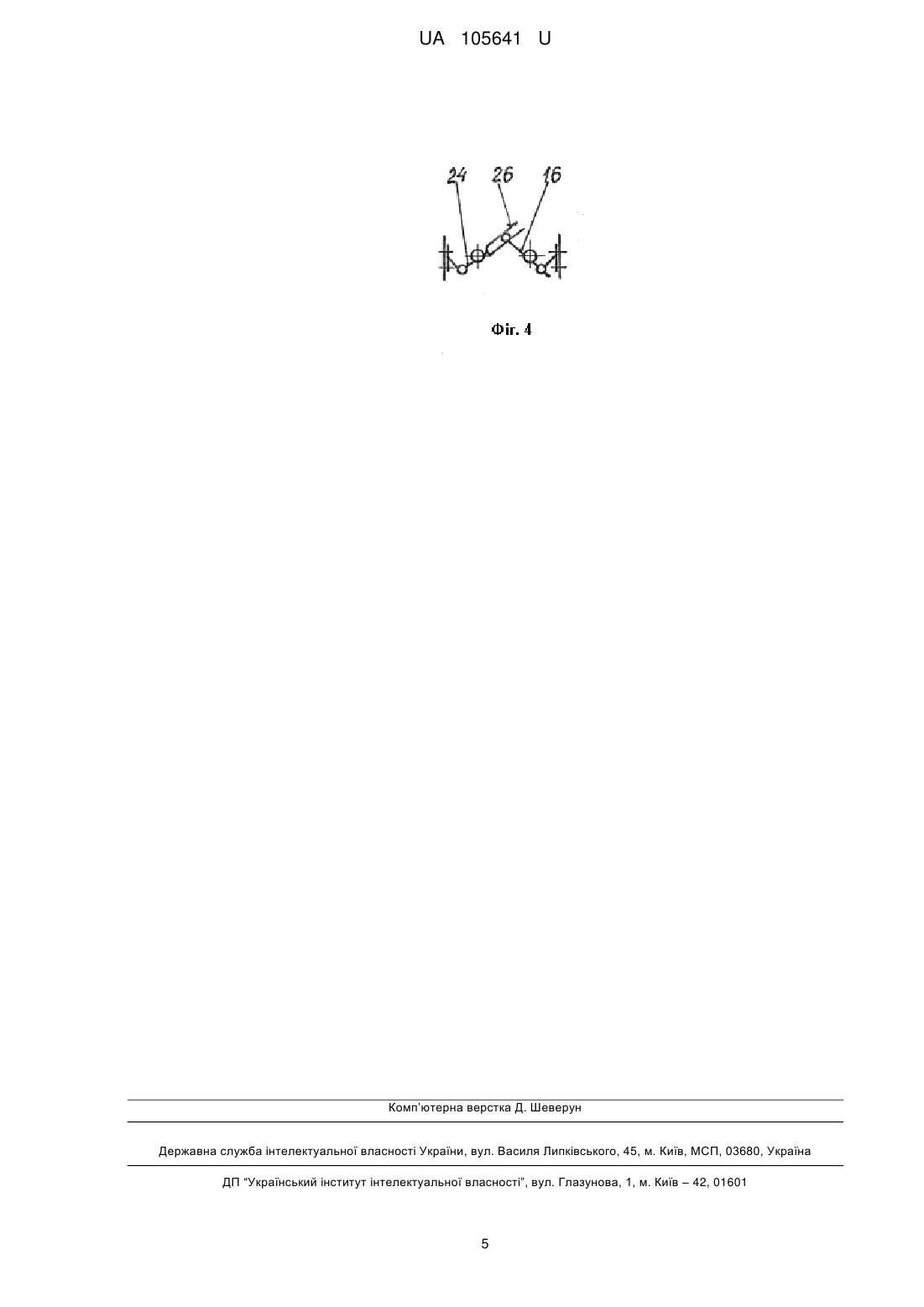

Реферат: Пристрій для ручного очищення і миття поверхонь містить робочий засіб, який виконано у вигляді основного П-подібного кронштейна з втулкою і розміщеним в ній держаком, пучка робочих елементів, установлених в кронштейні, додаткового П-подібного кронштейна, розміщеного уздовж пучка перпендикулярно основному кронштейну, а також планки, закріпленої на кінці додаткового кронштейна. Також пристрій комплектується додатковим витискним механізмом, який виконано у вигляді ванни з корпусом, закритим кришкою з рукоятками і отвором для вільного проходження робочого елемента, в якій протилежно один одному розміщені, з можливістю взаємодіяти з робочим елементом, перший і другий витискні ролики. Перший ролик шарнірно встановлений на першій осі, зв'язаній одними кінцями з поворотними важелями, які середніми частинами з'єднані з корпусом, а другими кінцями тягами - із спільною планкою, яка тягою зв'язана з одним плечем приводного важеля, друге його плече - з педаллю, а середня частина - з корпусом. Другий ролик шарнірно встановлений на другій осі, зв'язаній одними кінцями з поворотними важелями, які другими кінцями з'єднані з корпусом. Поворотні важелі осей першого і другого роликів взаємодіють між собою за допомогою кулісних механізмів. Кінематично зв'язана з роликами педаль у вихідне положення повертається під дією зворотної пружини, один кінець якої з'єднаний з приводним важелем, а другий кінець - з корпусом. UA 105641 U (12) UA 105641 U UA 105641 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій належить до засобів ручного очищення, стирання бруду і миття при прибиранні житлових, громадських і виробничих приміщень, а також може бути використаний для ручного прибирання пішохідних доріжок, площадок та інших територій від забруднення і пилу. Відомий пристрій для очищення і підмітання поверхонь містить основний П-подібний кронштейн з втулкою і розміщеною в ній рукояткою, пучок робочих елементів, встановлених в кронштейні, два додаткових П-подібних кронштейни, розміщених уздовж пучка один над другим перпендикулярно площині основного кронштейна, а також планки закріплені на кінцях додаткових кронштейнів (див. Авторське свідоцтво СРСР №1595458). Недоліком відомого пристрою є обмежені функціональні можливості і область застосування, пов'язані з неможливим використанням його для миття поверхонь, що створює певні незручності і негативно відбивається на їх санітарному стані. Отже, відомий пристрій має певні незручності в користуванні, а також обмежені функціональні можливості і область застосування. В основу корисної моделі поставлено задачу створити зручності при користуванні, а також розширити функціональні можливості і область застосування пристрою, яка досягається його удосконаленням, суттєвими ознаками якого є те, що в пристрої робочий елемент очищається і витискається не вручну, а механізовано. Поставлена задача вирішується тим, що пристрій згідно з корисною моделлю, додатково містить витискний механізм, який виконано у вигляді, наповненої мийною рідиною ванни з корпусом, закритим кришкою з рукоятками і отвором для вільного проходження робочого елемента. Усередині ванни протилежно один одному розміщені, з можливістю взаємодіяти з робочим елементом, перший і другий витискні ролики. З них перший ролик, шарнірно встановлений на першій осі, одними кінцями зв'язаній з поворотними важелями, які своїми середніми частинами з'єднані з корпусом, а другими кінцями через тяги - із спільною планкою. Планка через тягу зв'язана з одним плечем приводного важеля, друге його плече - з педаллю, а середня частина - з корпусом. Другий ролик шарнірно встановлений на другій осі, зв'язаній одними кінцями з поворотними важелями, які другими кінцями з'єднані з корпусом. При цьому поворотні важелі осей першого і другого роликів взаємодіють між собою за допомогою кулісних механізмів, а, кінематично зв'язана з роликами, педаль у вихідне положення повертається під дією зворотної пружини, один кінець якої з'єднаний з приводним важелем, а другий кінець - з корпусом. Запропоноване технічне рішення дасть можливість, занурений робочий елемент в мийну рідину ванни між роликами шляхом вертикального зворотно-поступального переміщення за допомогою держака і періодичному натисканні на педаль привода роликів, пристроєм очищати від забруднення з подальшим витисканням без потреби брати його в руки, що створить певні зручності і покращить санітарно-гігієнічні умови користування, а також підвищить ефективність і розширить область застосування. На представленому кресленні схематично показано: на фіг. 1 - вигляд спереду пристрою в перерізі А-А; на фіг.2 - вигляд збоку пристрою в перерізі В-В; на фіг.3 - вигляд пристрою зверху; на фіг.4 - вигляд на кулісний механізм взаємодії витискних роликів. Запропонований пристрій складається із робочого засобу 1 і витискного механізму 2. Робочий засіб містить основний П-подібний кронштейн 3, з розміщеною в середній частині втулкою 4, в якій встановлений одним кінцем держак 5. До кронштейна 3 з протилежного від держака боку жорстко приєднаний додатковий П-подібний кронштейн 6, вільні кінці якого за допомогою різьбових з'єднань зв'язані з планкою 7. Кронштейни 3, 6 разом з планкою утворюють прямокутний переріз, в який встановлений робочий елемент 8 притиснений планкою 7, яка забезпечує його міцний зв'язок з кронштейнами 3, 6. Витискний механізм 2 виконаний у вигляді, наповненої мийною рідиною 9 ванни 10 з корпусом 11, закритим кришкою 12 з отвором для вільного проходження робочого елемента 8. У ванні протилежно один одному розміщені з можливістю взаємодіяти з робочим елементом перший 13 і другий 14 витискні ролики. Ролик 13 встановлений на осі 15, зв'язаній з поворотними важелями 16,17, які шарнірно з'єднані середньою частиною з корпусом 11, а їх нижні кінці тягами 18,19 зв'язані з планкою 20. Остання шарнірно з'єднана з одним плечем приводного важеля 21, друге плече його - з педаллю 22, а середня частина - з корпусом 11. Ролик 14 встановлений на осі 23, шарнірно зв'язаній з поворотними важелями 24,25, які нижніми кінцями з'єднані з корпусом 11. Поворотні важелі 16,17 взаємодіють з важелями 24,25 за допомогою кулісних механізмів 26,27. 1 UA 105641 U 5 10 15 20 25 30 У вихідне положення педаль 22 і кінематично зв'язані з нею витискні ролики 13,14 повертаються під дією зворотної пружини 28, один кінець якої з'єднаний з приводним важелем 21, а другий кінець - з корпусом 11. З ванни мийна рідина зливається через кран 29. Переноситься ванна за допомогою, закріплених на кришці 12, рукояток 30,31. Прийоми використання робочого засобу 1 запропонованого пристрою для ручного очищення, стирання бруду і миття поверхонь такі ж, як для відомих. Для витискання брудної мийної рідини і бруду із елемента 8 робочий засіб 1 встановлюється усередину ванни 10 між роликами 13,14, не діючи на педаль 22. Далі, одночасно натискаючи на педаль, за держак 5 робочий засіб 1 піднімається і, залежно від стану елемента 8, кількість періодичних циклів може повторюватися до повної його очистки. Після цього, не діючи на педаль 22, елемент 8 із ванни 10 виймається, а педаль і кінематично зв'язані з нею ролики 13,14 під дією пружини 28 автоматично повертаються у вихідне положення. При цьому як в процесі очищення, стирання бруду і миття поверхонь, так і в процесі витискання нема потреби брати робочий елемент в руки, що суттєво покращить зручності і санітарно-гігієнічні умови при користуванні пристроєм, а також підвищить ефективність і розширить область його застосування. Використання запропонованого пристрою для ручного очищення і миття поверхонь, у порівнянні з відомим, дасть можливість: - покращити зручності, підвищити санітарно-гігієнічні умови і зменшити втомлюваність працівників за рахунок витискання пристроєм брудного робочого елемента; - запобігти переохолодженню рук у випадку миття холодною водою і тим самим зменшити професійні та інші простудні захворювання працівників; - вилучити втрату часу за знімання вручну брудного і установку очищеного робочого елемента, завдяки чому підвищити продуктивність праці і ефективність використання пристрою; - покращити якість технологічного процесу за рахунок більш частого і ефективнішого механічного витискання робочого елемента; - підвищити культуру ручного прибирання, що в цілому дасть народному господарству певний економічний ефект і покращить санітарно-гігієнічний стан підлоги і площадок будівель, пішохідних доріжок та інших територій від забруднення і пилу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 Пристрій для ручного очищення і миття поверхонь, що містить робочий засіб, який виконано у вигляді основного П-подібного кронштейна з втулкою і розміщеним в ній держаком, пучка робочих елементів, установлених в кронштейні, додаткового П-подібного кронштейна, розміщеного уздовж пучка перпендикулярно основному кронштейну, а також планки, закріпленої на кінці додаткового кронштейна, який відрізняється тим, що він комплектується додатковим витискним механізмом, який виконано у вигляді ванни з корпусом, закритим кришкою з рукоятками і отвором для вільного проходження робочого елемента, в якій протилежно один одному розміщені, з можливістю взаємодіяти з робочим елементом, перший і другий витискні ролики, з яких перший ролик шарнірно встановлений на першій осі, зв'язаній одними кінцями з поворотними важелями, які середніми частинами з'єднані з корпусом, а другими кінцями тягами - із спільною планкою, яка тягою зв'язана з одним плечем приводного важеля, друге його плече - з педаллю, а середня частина - з корпусом, другий ролик шарнірно встановлений на другій осі, зв'язаній одними кінцями з поворотними важелями, які другими кінцями з'єднані з корпусом, причому поворотні важелі осей першого і другого роликів взаємодіють між собою за допомогою кулісних механізмів, а кінематично зв'язана з роликами педаль у вихідне положення повертається під дією зворотної пружини, один кінець якої з'єднаний з приводним важелем, а другий кінець - з корпусом. 2 UA 105641 U 3 UA 105641 U 4 UA 105641 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
