Пристрій для очищення і миття поверхонь

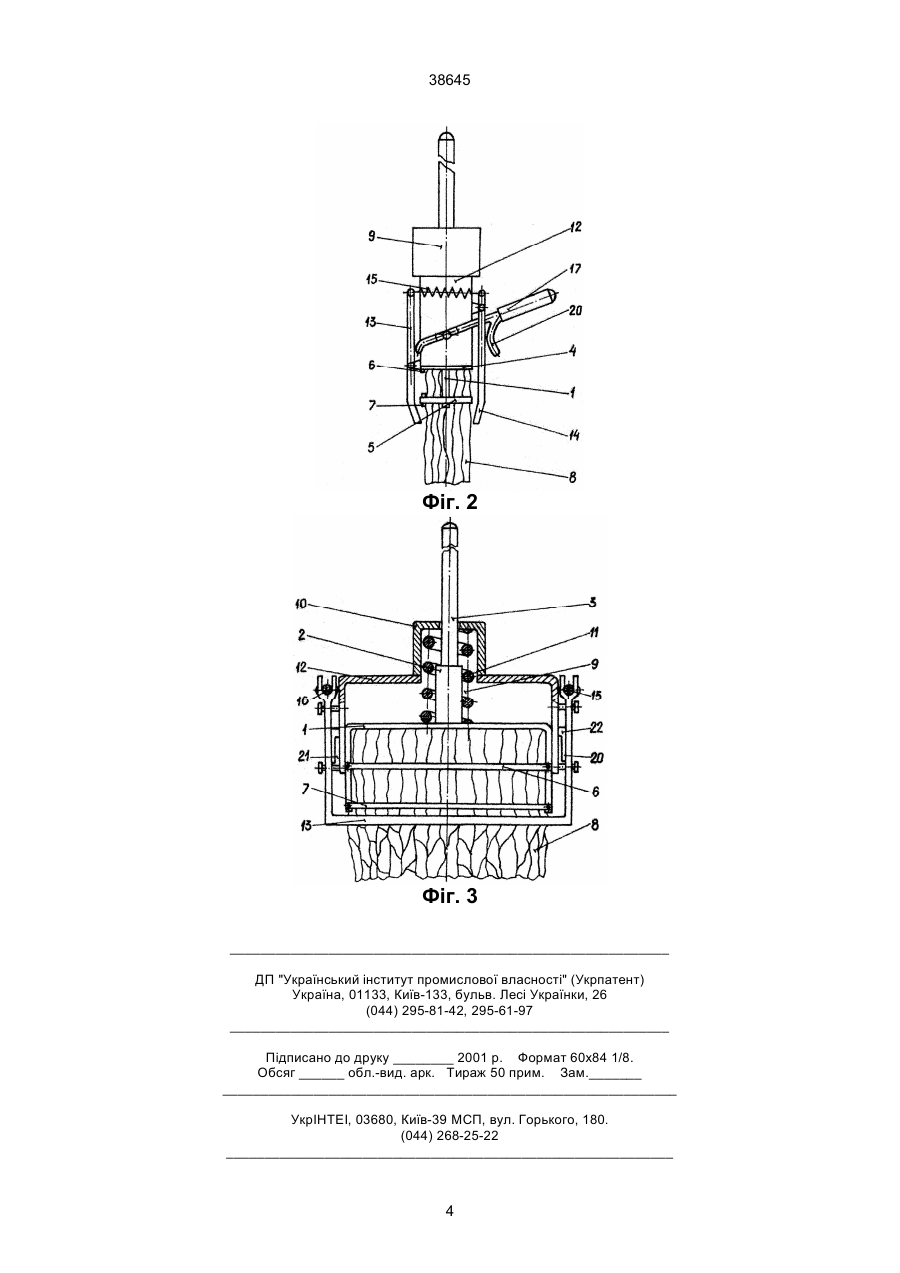

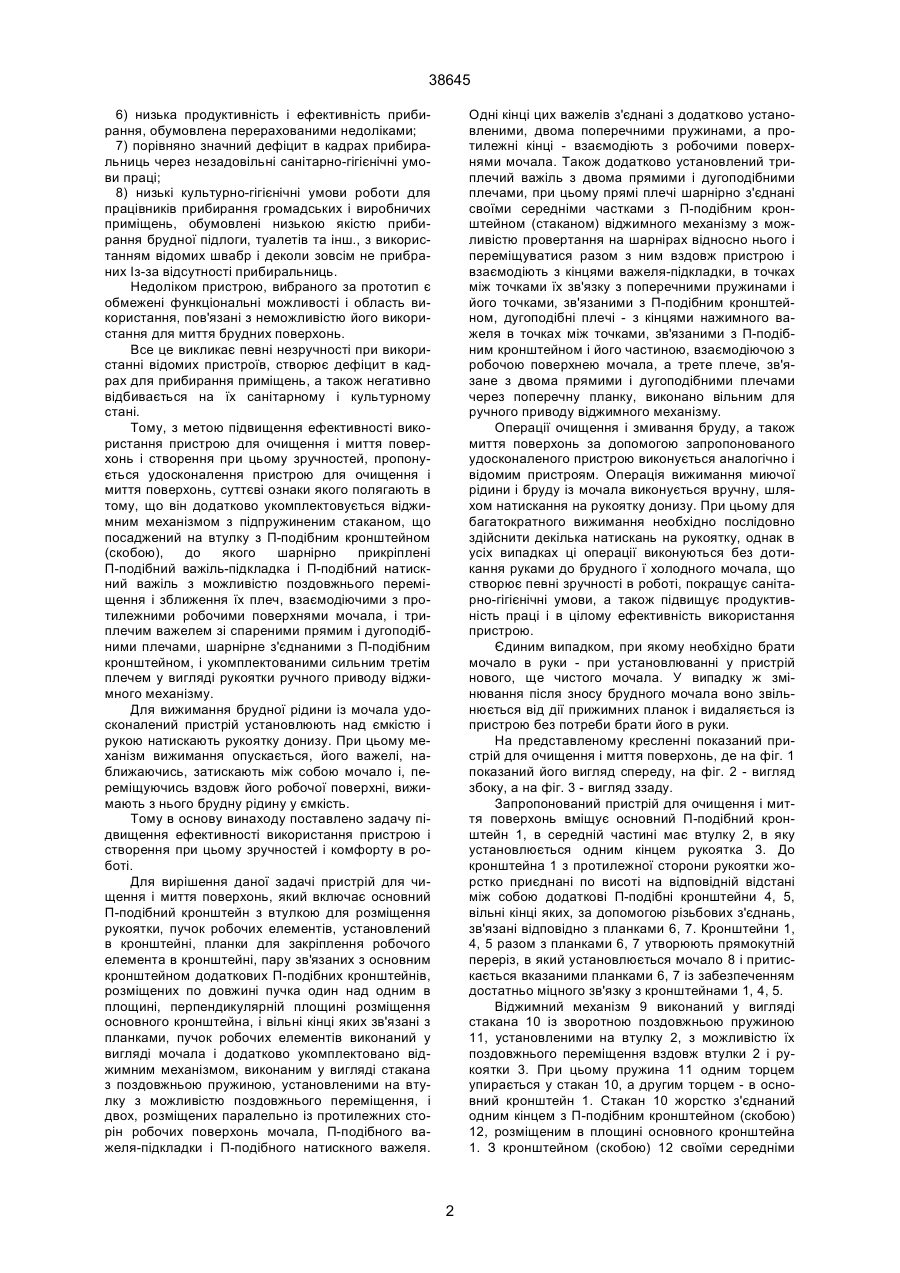

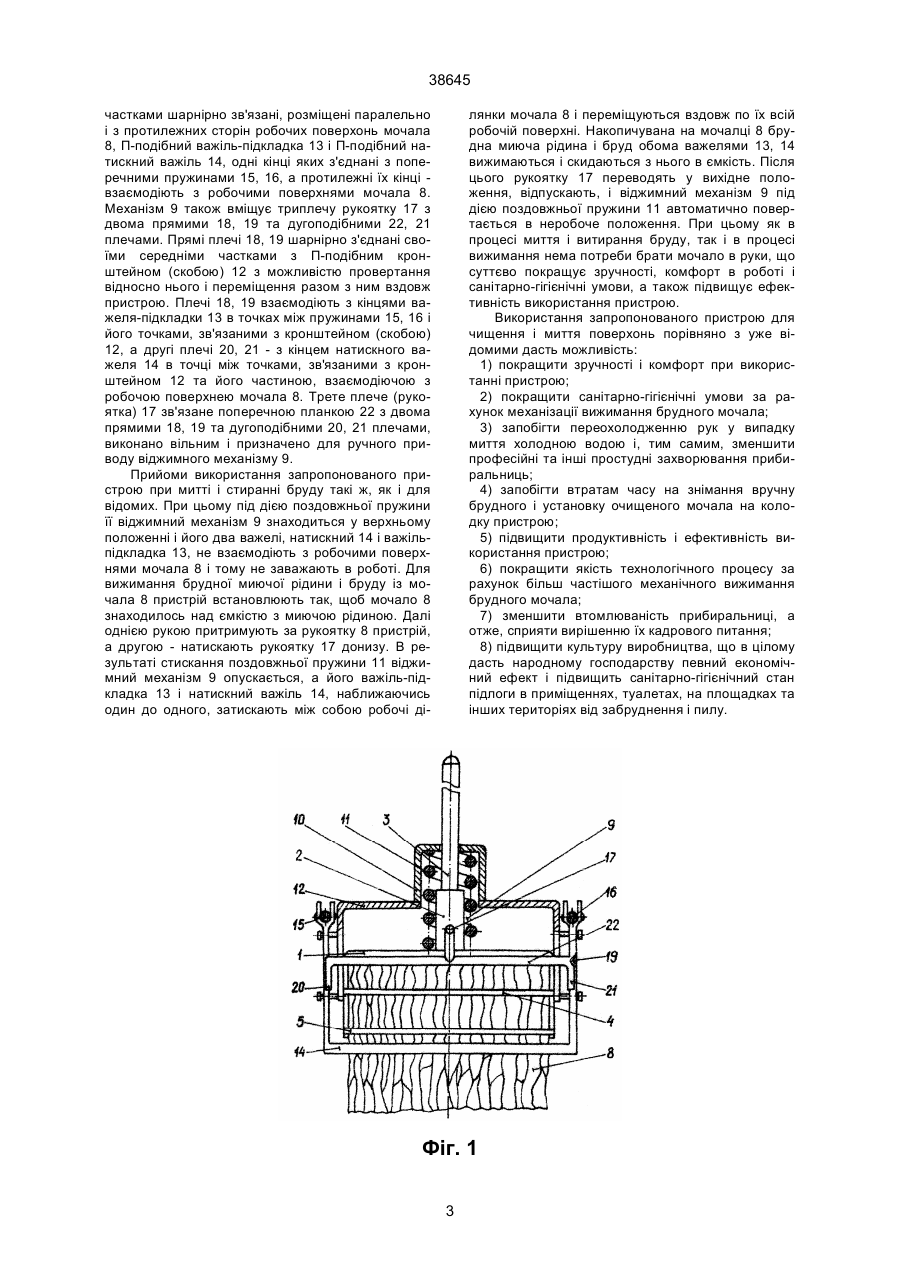

Пристрій для очищення і миття поверхонь, що вміщує основний П-подібний кронштейн з втулкою для розміщення рукоятки, пару зв'язаних з основним кронштейном допоміжних П-подібних кронштейнів, розташованих по довжині основного кронштейна один над одним в площині, перпендикулярній площині розміщення основного кронштейна, пучок робочих елементів, установлений в кронштейні, і планки для закріплення робочого елемента в кронштейнах, зв'язані з їх вільними кінцями, відрізняється тим, що він оснащений віджимним механізмом, який вміщує стакан із жорстко зв'язаною з ним скобою, розміщеною в площині основного кронштейна, і пружину, обхоплючу втулку і установлену з можливістю поздовжнього A (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ І МИТТЯ ПОВЕРХОНЬ 38645 6) низька продуктивність і ефективність прибирання, обумовлена перерахованими недоліками; 7) порівняно значний дефіцит в кадрах прибиральниць через незадовільні санітарно-гігієнічні умови праці; 8) низькі культурно-гігієнічні умови роботи для працівників прибирання громадських і виробничих приміщень, обумовлені низькою якістю прибирання брудної підлоги, туалетів та інш., з використанням відомих швабр і деколи зовсім не прибраних Із-за відсутності прибиральниць. Недоліком пристрою, вибраного за прототип є обмежені функціональні можливості і область використання, пов'язані з неможливістю його використання для миття брудних поверхонь. Все це викликає певні незручності при використанні відомих пристроїв, створює дефіцит в кадрах для прибирання приміщень, а також негативно відбивається на їх санітарному і культурному стані. Тому, з метою підвищення ефективності використання пристрою для очищення і миття поверхонь і створення при цьому зручностей, пропонується удосконалення пристрою для очищення і миття поверхонь, суттєві ознаки якого полягають в тому, що він додатково укомплектовується віджимним механізмом з підпружиненим стаканом, що посаджений на втулку з П-подібним кронштейном (скобою), до якого шарнірно прикріплені П-подібний важіль-підкладка і П-подібний натискний важіль з можливістю поздовжнього переміщення і зближення їх плеч, взаємодіючими з протилежними робочими поверхнями мочала, і триплечим важелем зі спареними прямим і дугоподібними плечами, шарнірне з'єднаними з П-подібним кронштейном, і укомплектованими сильним третім плечем у вигляді рукоятки ручного приводу віджимного механізму. Для вижимання брудної рідини із мочала удосконалений пристрій установлюють над ємкістю і рукою натискають рукоятку донизу. При цьому механізм вижимання опускається, його важелі, наближаючись, затискають між собою мочало і, переміщуючись вздовж його робочої поверхні, вижимають з нього брудну рідину у ємкість. Тому в основу винаходу поставлено задачу підвищення ефективності використання пристрою і створення при цьому зручностей і комфорту в роботі. Для вирішення даної задачі пристрій для чищення і миття поверхонь, який включає основний П-подібний кронштейн з втулкою для розміщення рукоятки, пучок робочих елементів, установлений в кронштейні, планки для закріплення робочого елемента в кронштейні, пару зв'язаних з основним кронштейном додаткових П-подібних кронштейнів, розміщених по довжині пучка один над одним в площині, перпендикулярній площині розміщення основного кронштейна, і вільні кінці яких зв'язані з планками, пучок робочих елементів виконаний у вигляді мочала і додатково укомплектовано віджимним механізмом, виконаним у вигляді стакана з поздовжньою пружиною, установленими на втулку з можливістю поздовжнього переміщення, і двох, розміщених паралельно із протилежних сторін робочих поверхонь мочала, П-подібного важеля-підкладки і П-подібного натискного важеля. Одні кінці цих важелів з'єднані з додатково установленими, двома поперечними пружинами, а протилежні кінці - взаємодіють з робочими поверхнями мочала. Також додатково установлений триплечий важіль з двома прямими і дугоподібними плечами, при цьому прямі плечі шарнірно з'єднані своїми середніми частками з П-подібним кронштейном (стаканом) віджимного механізму з можливістю провертання на шарнірах відносно нього і переміщуватися разом з ним вздовж пристрою і взаємодіють з кінцями важеля-підкладки, в точках між точками їх зв'язку з поперечними пружинами і його точками, зв'язаними з П-подібним кронштейном, дугоподібні плечі - з кінцями нажимного важеля в точках між точками, зв'язаними з П-подібним кронштейном і його частиною, взаємодіючою з робочою поверхнею мочала, а трете плече, зв'язане з двома прямими і дугоподібними плечами через поперечну планку, виконано вільним для ручного приводу віджимного механізму. Операції очищення і змивання бруду, а також миття поверхонь за допомогою запропонованого удосконаленого пристрою виконується аналогічно і відомим пристроям. Операція вижимання миючої рідини і бруду із мочала виконується вручну, шляхом натискання на рукоятку донизу. При цьому для багатократного вижимання необхідно послідовно здійснити декілька натискань на рукоятку, однак в усіх випадках ці операції виконуються без дотикання руками до брудного ї холодного мочала, що створює певні зручності в роботі, покращує санітарно-гігієнічні умови, а також підвищує продуктивність праці і в цілому ефективність використання пристрою. Єдиним випадком, при якому необхідно брати мочало в руки - при установлюванні у пристрій нового, ще чистого мочала. У випадку ж змінювання після зносу брудного мочала воно звільнюється від дії прижимних планок і видаляється із пристрою без потреби брати його в руки. На представленому кресленні показаний пристрій для очищення і миття поверхонь, де на фіг. 1 показаний його вигляд спереду, на фіг. 2 - вигляд збоку, а на фіг. 3 - вигляд ззаду. Запропонований пристрій для очищення і миття поверхонь вміщує основний П-подібний кронштейн 1, в середній частині має втулку 2, в яку установлюється одним кінцем рукоятка 3. До кронштейна 1 з протилежної сторони рукоятки жорстко приєднані по висоті на відповідній відстані між собою додаткові П-подібні кронштейни 4, 5, вільні кінці яких, за допомогою різьбових з'єднань, зв'язані відповідно з планками 6, 7. Кронштейни 1, 4, 5 разом з планками 6, 7 утворюють прямокутній переріз, в який установлюється мочало 8 і притискається вказаними планками 6, 7 із забезпеченням достатньо міцного зв'язку з кронштейнами 1, 4, 5. Віджимний механізм 9 виконаний у вигляді стакана 10 із зворотною поздовжньою пружиною 11, установленими на втулку 2, з можливістю їх поздовжнього переміщення вздовж втулки 2 і рукоятки 3. При цьому пружина 11 одним торцем упирається у стакан 10, а другим торцем - в основний кронштейн 1. Стакан 10 жорстко з'єднаний одним кінцем з П-подібним кронштейном (скобою) 12, розміщеним в площині основного кронштейна 1. З кронштейном (скобою) 12 своїми середніми 2 38645 частками шарнірно зв'язані, розміщені паралельно і з протилежних сторін робочих поверхонь мочала 8, П-подібний важіль-підкладка 13 і П-подібний натискний важіль 14, одні кінці яких з'єднані з поперечними пружинами 15, 16, а протилежні їх кінці взаємодіють з робочими поверхнями мочала 8. Механізм 9 також вміщує триплечу рукоятку 17 з двома прямими 18, 19 та дугоподібними 22, 21 плечами. Прямі плечі 18, 19 шарнірно з'єднані своїми середніми частками з П-подібним кронштейном (скобою) 12 з можливістю провертання відносно нього і переміщення разом з ним вздовж пристрою. Плечі 18, 19 взаємодіють з кінцями важеля-підкладки 13 в точках між пружинами 15, 16 і його точками, зв'язаними з кронштейном (скобою) 12, а другі плечі 20, 21 - з кінцем натискного важеля 14 в точці між точками, зв'язаними з кронштейном 12 та його частиною, взаємодіючою з робочою поверхнею мочала 8. Трете плече (рукоятка) 17 зв'язане поперечною планкою 22 з двома прямими 18, 19 та дугоподібними 20, 21 плечами, виконано вільним і призначено для ручного приводу віджимного механізму 9. Прийоми використання запропонованого пристрою при митті і стиранні бруду такі ж, як і для відомих. При цьому під дією поздовжньої пружини її віджимний механізм 9 знаходиться у верхньому положенні і його два важелі, натискний 14 і важільпідкладка 13, не взаємодіють з робочими поверхнями мочала 8 і тому не заважають в роботі. Для вижимання брудної миючої рідини і бруду із мочала 8 пристрій встановлюють так, щоб мочало 8 знаходилось над ємкістю з миючою рідиною. Далі однією рукою притримують за рукоятку 8 пристрій, а другою - натискають рукоятку 17 донизу. В результаті стискання поздовжньої пружини 11 віджимний механізм 9 опускається, а його важіль-підкладка 13 і натискний важіль 14, наближаючись один до одного, затискають між собою робочі ді лянки мочала 8 і переміщуються вздовж по їх всій робочій поверхні. Накопичувана на мочалці 8 брудна миюча рідина і бруд обома важелями 13, 14 вижимаються і скидаються з нього в ємкість. Після цього рукоятку 17 переводять у вихідне положення, відпускають, і віджимний механізм 9 під дією поздовжньої пружини 11 автоматично повертається в неробоче положення. При цьому як в процесі миття і витирання бруду, так і в процесі вижимання нема потреби брати мочало в руки, що суттєво покращує зручності, комфорт в роботі і санітарно-гігієнічні умови, а також підвищує ефективність використання пристрою. Використання запропонованого пристрою для чищення і миття поверхонь порівняно з уже відомими дасть можливість: 1) покращити зручності і комфорт при використанні пристрою; 2) покращити санітарно-гігієнічні умови за рахунок механізації вижимання брудного мочала; 3) запобігти переохолодженню рук у випадку миття холодною водою і, тим самим, зменшити професійні та інші простудні захворювання прибиральниць; 4) запобігти втратам часу на знімання вручну брудного і установку очищеного мочала на колодку пристрою; 5) підвищити продуктивність і ефективність використання пристрою; 6) покращити якість технологічного процесу за рахунок більш частішого механічного вижимання брудного мочала; 7) зменшити втомлюваність прибиральниці, а отже, сприяти вирішенню їх кадрового питання; 8) підвищити культуру виробництва, що в цілому дасть народному господарству певний економічний ефект і підвищить санітарно-гігієнічний стан підлоги в приміщеннях, туалетах, на площадках та інших територіях від забруднення і пилу. Фіг. 1 3 38645 Фіг. 2 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
