Пристрій для підсікання риби

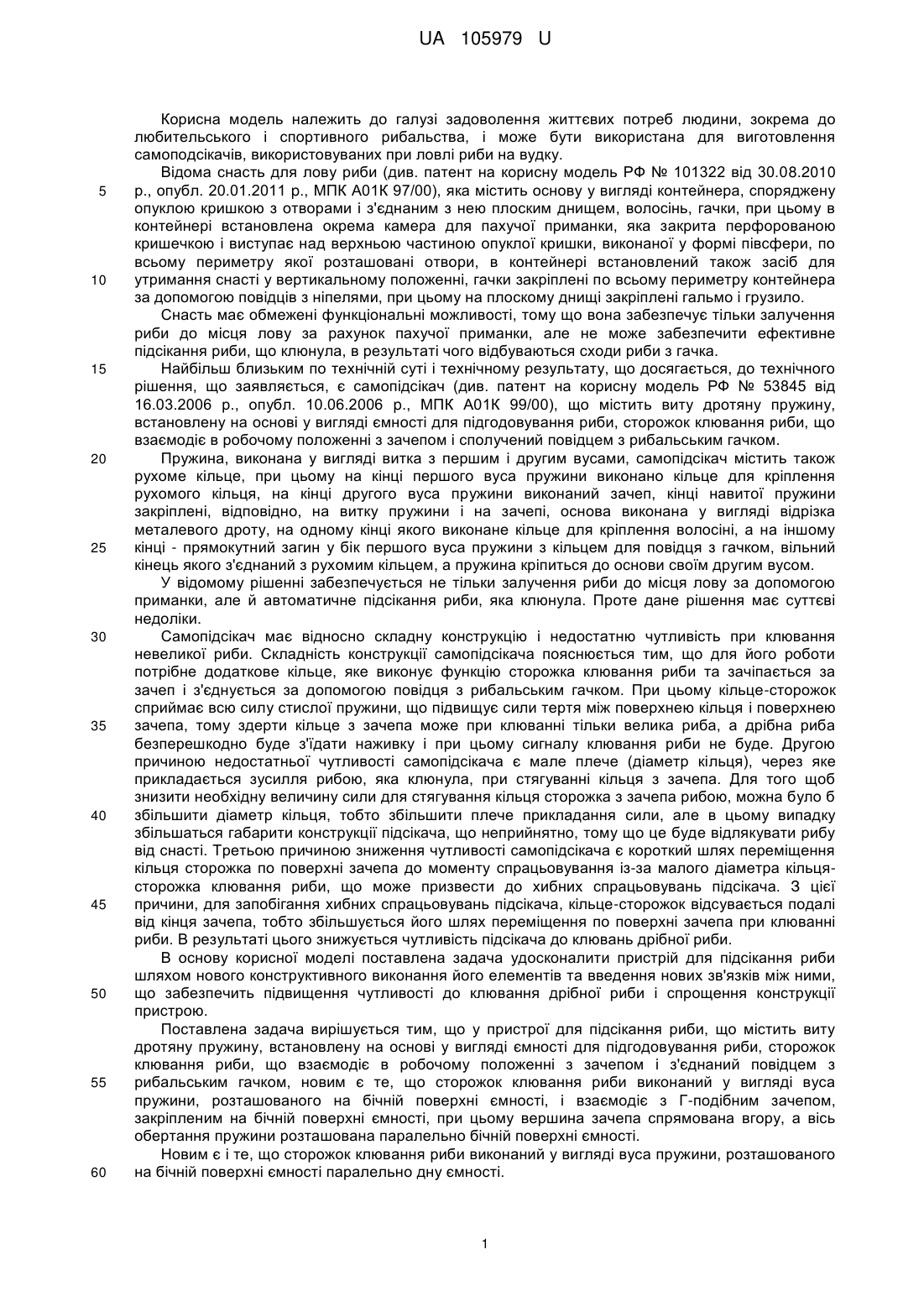

Реферат: UA 105979 U UA 105979 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до любительського і спортивного рибальства, і може бути використана для виготовлення самоподсікачів, використовуваних при ловлі риби на вудку. Відома снасть для лову риби (див. патент на корисну модель РФ № 101322 від 30.08.2010 р., опубл. 20.01.2011 p., МПК А01К 97/00), яка містить основу у вигляді контейнера, споряджену опуклою кришкою з отворами і з'єднаним з нею плоским днищем, волосінь, гачки, при цьому в контейнері встановлена окрема камера для пахучої приманки, яка закрита перфорованою кришечкою і виступає над верхньою частиною опуклої кришки, виконаної у формі півсфери, по всьому периметру якої розташовані отвори, в контейнері встановлений також засіб для утримання снасті у вертикальному положенні, гачки закріплені по всьому периметру контейнера за допомогою повідців з ніпелями, при цьому на плоскому днищі закріплені гальмо і грузило. Снасть має обмежені функціональні можливості, тому що вона забезпечує тільки залучення риби до місця лову за рахунок пахучої приманки, але не може забезпечити ефективне підсікання риби, що клюнула, в результаті чого відбуваються сходи риби з гачка. Найбільш близьким по технічній суті і технічному результату, що досягається, до технічного рішення, що заявляється, є самопідсікач (див. патент на корисну модель РФ № 53845 від 16.03.2006 р., опубл. 10.06.2006 p., МПК А01К 99/00), що містить виту дротяну пружину, встановлену на основі у вигляді ємності для підгодовування риби, сторожок клювання риби, що взаємодіє в робочому положенні з зачепом і сполучений повідцем з рибальським гачком. Пружина, виконана у вигляді витка з першим і другим вусами, самопідсікач містить також рухоме кільце, при цьому на кінці першого вуса пружини виконано кільце для кріплення рухомого кільця, на кінці другого вуса пружини виконаний зачеп, кінці навитої пружини закріплені, відповідно, на витку пружини і на зачепі, основа виконана у вигляді відрізка металевого дроту, на одному кінці якого виконане кільце для кріплення волосіні, а на іншому кінці - прямокутний загин у бік першого вуса пружини з кільцем для повідця з гачком, вільний кінець якого з'єднаний з рухомим кільцем, а пружина кріпиться до основи своїм другим вусом. У відомому рішенні забезпечується не тільки залучення риби до місця лову за допомогою приманки, але й автоматичне підсікання риби, яка клюнула. Проте дане рішення має суттєві недоліки. Самопідсікач має відносно складну конструкцію і недостатню чутливість при клювання невеликої риби. Складність конструкції самопідсікача пояснюється тим, що для його роботи потрібне додаткове кільце, яке виконує функцію сторожка клювання риби та зачіпається за зачеп і з'єднується за допомогою повідця з рибальським гачком. При цьому кільце-сторожок сприймає всю силу стислої пружини, що підвищує сили тертя між поверхнею кільця і поверхнею зачепа, тому здерти кільце з зачепа може при клюванні тільки велика риба, а дрібна риба безперешкодно буде з'їдати наживку і при цьому сигналу клювання риби не буде. Другою причиною недостатньої чутливості самопідсікача є мале плече (діаметр кільця), через яке прикладається зусилля рибою, яка клюнула, при стягуванні кільця з зачепа. Для того щоб знизити необхідну величину сили для стягування кільця сторожка з зачепа рибою, можна було б збільшити діаметр кільця, тобто збільшити плече прикладання сили, але в цьому випадку збільшаться габарити конструкції підсікача, що неприйнятно, тому що це буде відлякувати рибу від снасті. Третьою причиною зниження чутливості самопідсікача є короткий шлях переміщення кільця сторожка по поверхні зачепа до моменту спрацьовування із-за малого діаметра кільцясторожка клювання риби, що може призвести до хибних спрацьовувань підсікача. З цієї причини, для запобігання хибних спрацьовувань підсікача, кільце-сторожок відсувається подалі від кінця зачепа, тобто збільшується його шлях переміщення по поверхні зачепа при клюванні риби. В результаті цього знижується чутливість підсікача до клювань дрібної риби. В основу корисної моделі поставлена задача удосконалити пристрій для підсікання риби шляхом нового конструктивного виконання його елементів та введення нових зв'язків між ними, що забезпечить підвищення чутливості до клювання дрібної риби і спрощення конструкції пристрою. Поставлена задача вирішується тим, що у пристрої для підсікання риби, що містить виту дротяну пружину, встановлену на основі у вигляді ємності для підгодовування риби, сторожок клювання риби, що взаємодіє в робочому положенні з зачепом і з'єднаний повідцем з рибальським гачком, новим є те, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого на бічній поверхні ємності, і взаємодіє з Г-подібним зачепом, закріпленим на бічній поверхні ємності, при цьому вершина зачепа спрямована вгору, а вісь обертання пружини розташована паралельно бічній поверхні ємності. Новим є і те, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого на бічній поверхні ємності паралельно дну ємності. 1 UA 105979 U 5 10 15 20 25 30 35 40 45 50 55 Новим є також те, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого під гострим кутом до дна ємності на її бічній поверхні. Новим є також те, що на бічній поверхні ємності з боку дна, під сторожком клювання риби, виконаний хвилелом у вигляді опуклості. Новим є також те, що рибальський гачок одним кінцем повідця з'єднаний зі сторожком клювання, а іншим кінцем повідця з'єднаний з волосінню, що йде, наприклад, до спінінга. У заявленому рішенні вус пружини виконує одночасно наступні функції: передає зусилля підсікання від пружини на рибальський гачок, тому що вус жорстко пов'язаний з пружиною кручення; утримує пристрій для підсікання риби в робочому стані за рахунок зачеплення вуса за Гподібний зачеп, тобто виконує таку саму функцію сторожка клювання риби, що і сторожок клювання риби у вигляді додаткового кільця в прототипі; забезпечує високу чутливість до покльовувань риби, тому що риба при клюванні стягає вус з Г-подібного зачепа в напрямку по нормалі до довжини вуса пружини (під кутом 90° до довжини вуса), тобто довжина вуса (становить від 35 мм до 55 мм) і є плечем, до вершини якого прикладається зусилля риби, яка клюнула. Довжина вуса, тобто плече прикладання сили при клюванні до сторожка, в запропонованому рішенні у багато разів більше плеча прикладання сили при клюванні до сторожка (діаметр кільця) у відомому рішенні, відповідно, у стільки ж разів у заявленому рішенні потрібно менше зусилля для спрацьовування пристрою для підсікання риби в момент клювання риби в порівнянні з відомим рішенням. Значне збільшення плеча прикладання сили при клюванні до вуса пружини не призводить до збільшення габаритів снасті, тому що довжина вуса від діаметра пружини до вершини вуса, де закріплений повідець, і є плечем прикладання сили при клюванні; забезпечує амортизацію ривків підсіченої риби як за рахунок пружних властивостей пружини, так і за рахунок пружних властивостей матеріалу, з якого виготовлений вус, в результаті чого не рветься рот у риби, яка клюнула, при її ривках і не відбувається сходження з гачка підсіченої риби. Оскільки вус пружини в заявленому рішенні виконує одночасно всі вищевказані функції, то не потрібно ніяких додаткових деталей для забезпечення працездатності пристрою для підсікання риби, що і спрощує його конструкцію в порівнянні з відомим рішенням. Розташування вуса пружини на бічній поверхні паралельно дну ємності або під гострим кутом до дна ємності забезпечує різну чутливість сторожка клювань риби. При розташуванні вуса пружини паралельно дну ємності чутливість сторожка до покльовувань вище, ніж при його розташуванні під гострим кутом до дна ємності за рахунок зниження впливу пружних властивостей пружини на чутливість сторожка. При розташуванні вуса пружини під гострим кутом до дна ємності пристрій для підсікання риби буде спрацьовувати при покльовуваннях більшої риби, ніж при його паралельному розташуванні до дна ємності. Хвилелом у вигляді опуклості на бічній поверхні ємності під сторожком клювання риби захищає його від впливу гідравлічного удару хвилі в момент падіння снасті у воду, оберігаючи пристрій для підсікання від спрацювання при ударі снасті об воду. Хвилелом покращує працездатність пристрою для підсікання. При випробуванні перших зразків пристрою для підсікання риби, в яких був відсутній хвилелом, були випадки його спрацьовування в момент падіння снасті у воду від впливу хвилі, що утворилася при ударі снасті об воду. З'єднання риболовного гачка одним кінцем повідця зі сторожком клювання, а іншим кінцем з волосінню, яка йде, наприклад, до спінінга, забезпечує як підсікання риби, що клюнула, так і передачу сигналу, наприклад, на дзвіночок, встановлений на спінінгу, а також амортизує ривки спійманої риби при її виведенні, запобігаючи її сходу. Крім цього забезпечується подвійний запас міцності повідця за рахунок з'єднання риболовного гачка одночасно і зі сторожком клювання риби і з волосінню, яка йде до спінінга, що дозволяє виводити спійману велику рибу на тонкому повідці. Таким чином пристрій для підсікання риби, що заявляється, забезпечує досягнення технічного результату, який полягає в підвищенні чутливості до покльовувань дрібної риби і спрощення його конструкції. Суть технічного рішення пояснюється схематично кресленнями, де на фіг. 1 зображений загальний вигляд пристрою для підсікання риби з розташуванням вуса пружини паралельно дну ємності та з підгодівлею в ємності і увіткнутим в підгодівлю риболовним гачком з наживкою. На фіг. 2 те ж, розріз по А-А на фіг. 1. На фіг. 3 те ж, переріз по Б-Б на фіг. 1. На фіг. 3 те ж, переріз по В-В на фіг. 1. На фіг. 2, фіг. 3 і фіг. 4 підгодівля в ємності умовно відсутня. На фіг. 5 2 UA 105979 U 5 10 15 20 25 30 35 40 45 50 55 зображений загальний вигляд пристрою для підсікання риби з розташуванням вуса пружини під гострим кутом до дна ємності. Пристрій для підсікання риби містить виту дротяну пружину 1, встановлену на основі у вигляді ємності 2 для підгодовування риби, при цьому пружина одним вусом-сторожком 3 клювання риби взаємодіє з Г-подібним зачепом 4, вісь 5 обертання пружини розташована паралельно бічній поверхні 6 ємності 2, на якій закріплений Г-подібний зачеп 4 для сторожка 3 клювання риби, вершина Г-подібного зачепа 4 спрямована вгору, а сторожок 3 клювання риби в робочому положенні розташований паралельно дну 7 ємності 2 або під гострим кутом  до дна 7 (під дном розміщений вантаж, на кресленнях не показаний). У пристрою для підсікання риби на бічній поверхні 6 ємності 2 з боку дна 7 біля місця робочого розміщення сторожка 3 клювання риби виконаний хвилелом 8 у вигляді опуклості (виступу). Рибальський гачок 9 одним кінцем повідця 10 з'єднаний з кінцем сторожка 3 клювання риби, а іншим кінцем повідця 11 з'єднаний з волосінню 12, що йде до спінінгу (наприклад, за допомогою вертлюжка, на кресленнях не показаний). Бусинка 13 обмежує довжину повідця 11 від гачка 9 до волосіні 12, до якої закріплений поводок 11. Використовується пристрій для підсікання риби таким чином. Рибальський гачок 9 одним кінцем повідця 10 прив'язується до сторожка 3 клювання риби, а іншим кінцем повідця 11 кріпиться до волосіні 12, яка йде, наприклад, до спінінга, за допомогою вертлюжка, або кріпиться будь-яким відомим способом. При цьому довжина повідця 10 від рибальського гачка 9 до сторожка 3 клювання риби менше, ніж довжина вуса пружини 1 принаймні на 10 %. У ємність 2 закладається підгодовування для риби, на рибальський гачок вішається наживка, вус пружини 1 встановлюють в Г-подібний зачеп 4 і він починає працювати як сторожок клювання риби. Після цього рибальський гачок 9 встромляється в підгодовування і снасть закидають у водойму. Хвилелом 8 у вигляді опуклості оберігає сторожок 3 клювання риби від впливу хвилі в момент падіння снасті у воду. На волосінь 12 вішають сигналізатор клювання, наприклад дзвіночок, (на кресленнях не показаний) і очікують клювання риби. Риба, приваблена підгодовуванням, підходить до ємності 2 і починає виїдати корм, при цьому вона бере в рот гачок 9 і стягує сторожок 3 клювання риби з Г-подібного зачепа 4. Вус під дією пружини 1, що розпрямлюється, смикає поводок 10 з рибальським гачком 9 і відбувається підсікання риби. Одночасно поводок 11 починає утримувати рибу, яка підсіклась, і одночасно смикає волосінь 12, яка передає сигнал на дзвіночок або інший сигналізатор клювання, сигналізуючи рибалці про спрацьовування пристрою для підсікання риби. Ривки риби, яка підсіклась, амортизує вус пружини 1 за рахунок пружних властивостей. Риболов витягує снасть за волосінь 12 разом з рибою, яка підсіклась. Використання запропонованого рішення забезпечує підвищення чутливості снасті до клювання риби, зниження сходу і травматизму риби, яка клюнула, за рахунок амортизаційних властивостей вуса пружини, підвищення ефективності лову риби. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для підсікання риби, що містить виту дротяну пружину, встановлену на основі у вигляді ємності для підгодовування риби, сторожок клювання риби, що взаємодіє в робочому положенні з зачепом і з'єднаний повідцем з рибальським гачком, який відрізняється тим, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого на бічній поверхні ємності, і взаємодіє з Г-подібним зачепом, закріпленим на бічній поверхні ємності, при цьому вершина зачепа спрямована вгору, а вісь обертання пружини розташована паралельно бічній поверхні ємності. 2. Пристрій для підсікання риби за п. 1, який відрізняється тим, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого на бічній поверхні ємності паралельно дну ємності. 3. Пристрій для підсікання риби за п. 2, який відрізняється тим, що сторожок клювання риби виконаний у вигляді вуса пружини, розташованого під гострим кутом до дна ємності на її бічній поверхні. 4. Пристрій для підсікання риби за п. 1, який відрізняється тим, що на бічній поверхні ємності з боку дна, під сторожком клювання риби, виконаний хвилелом у вигляді опуклості. 5. Пристрій для підсікання риби за п. 1, який відрізняється тим, що рибальський гачок одним кінцем повідця з'єднаний зі сторожком клювання, а іншим кінцем повідця з'єднаний з волосінню, що йде, наприклад, до спінінга. 3 UA 105979 U 4 UA 105979 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
