Мулосос

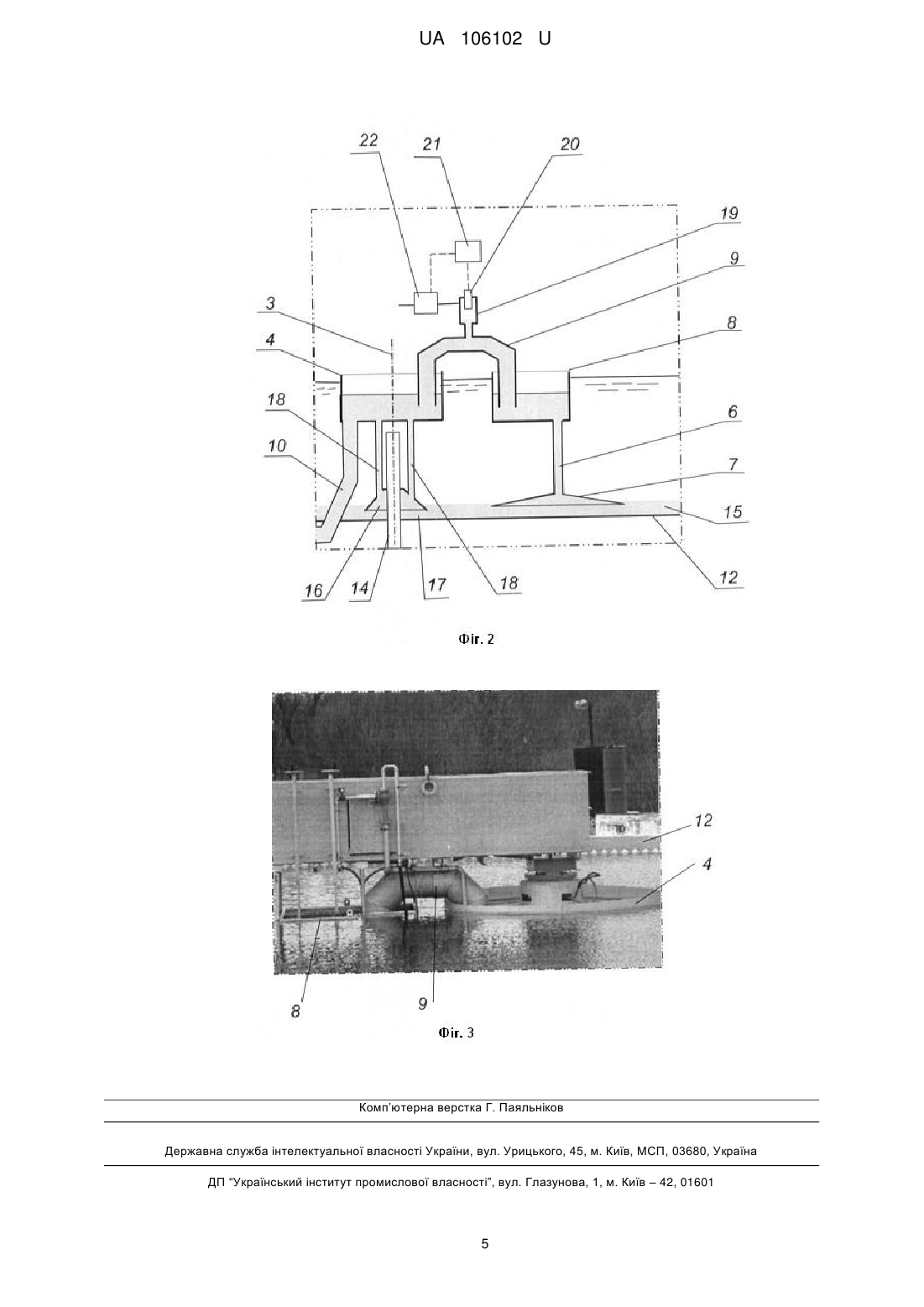

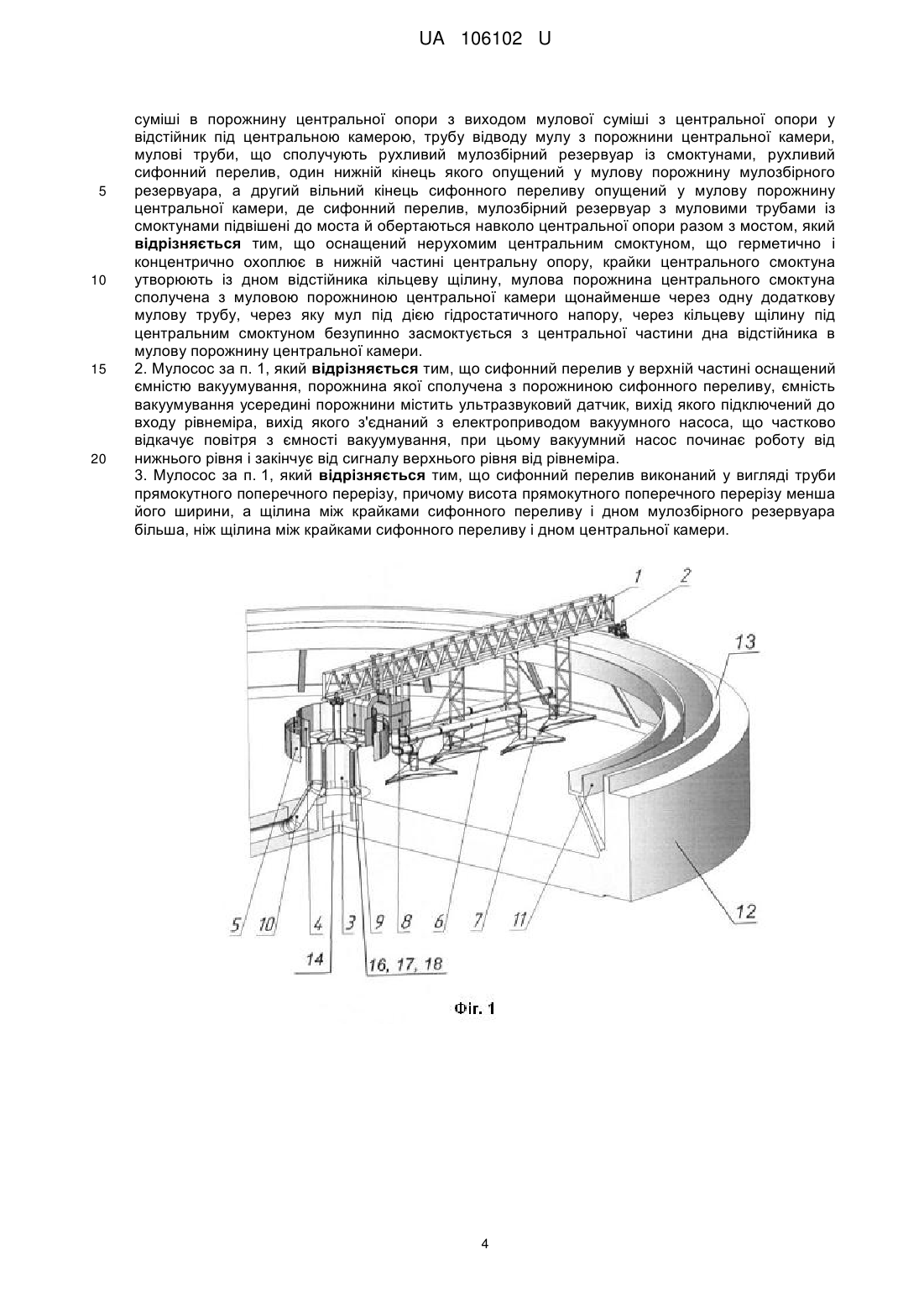

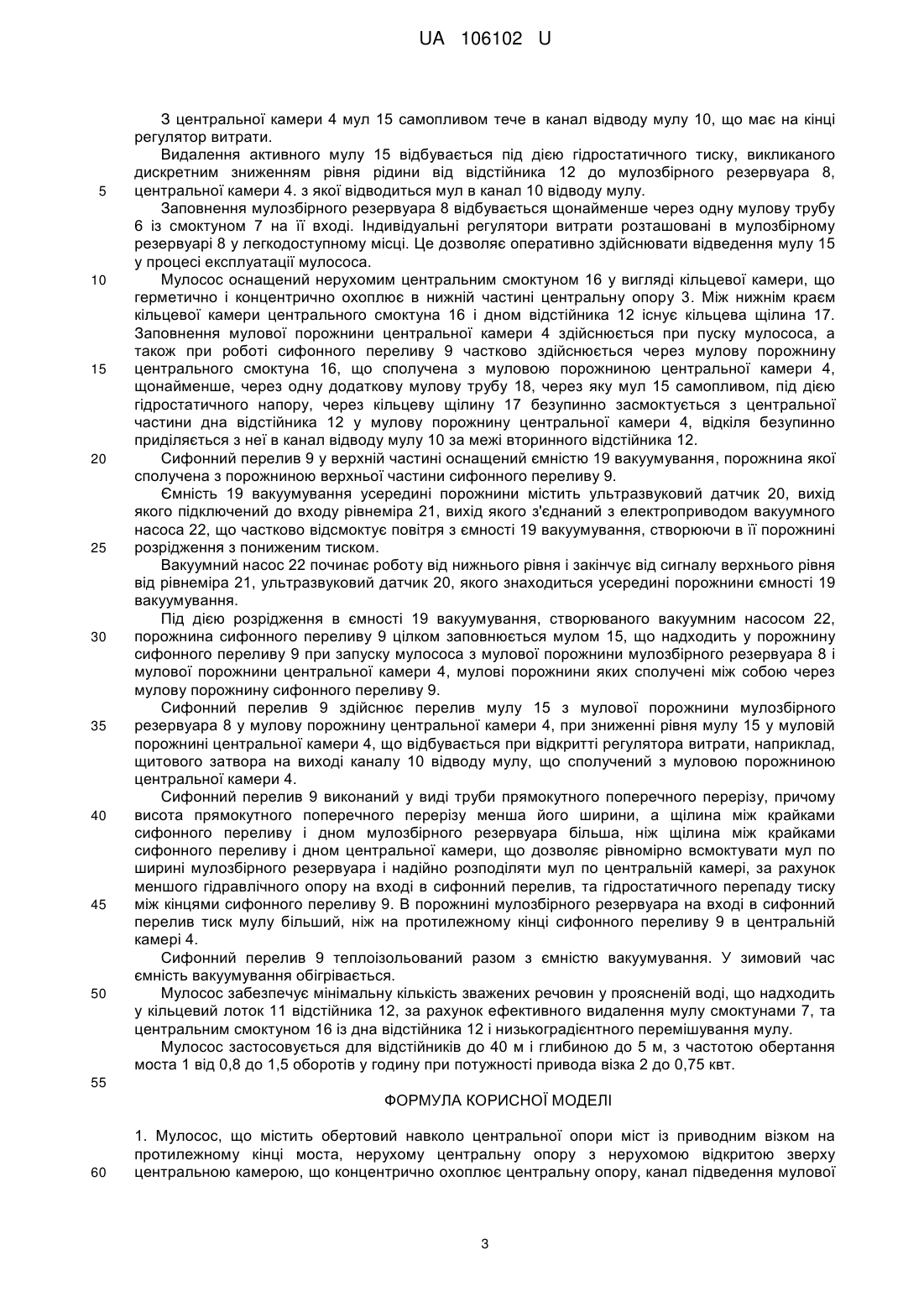

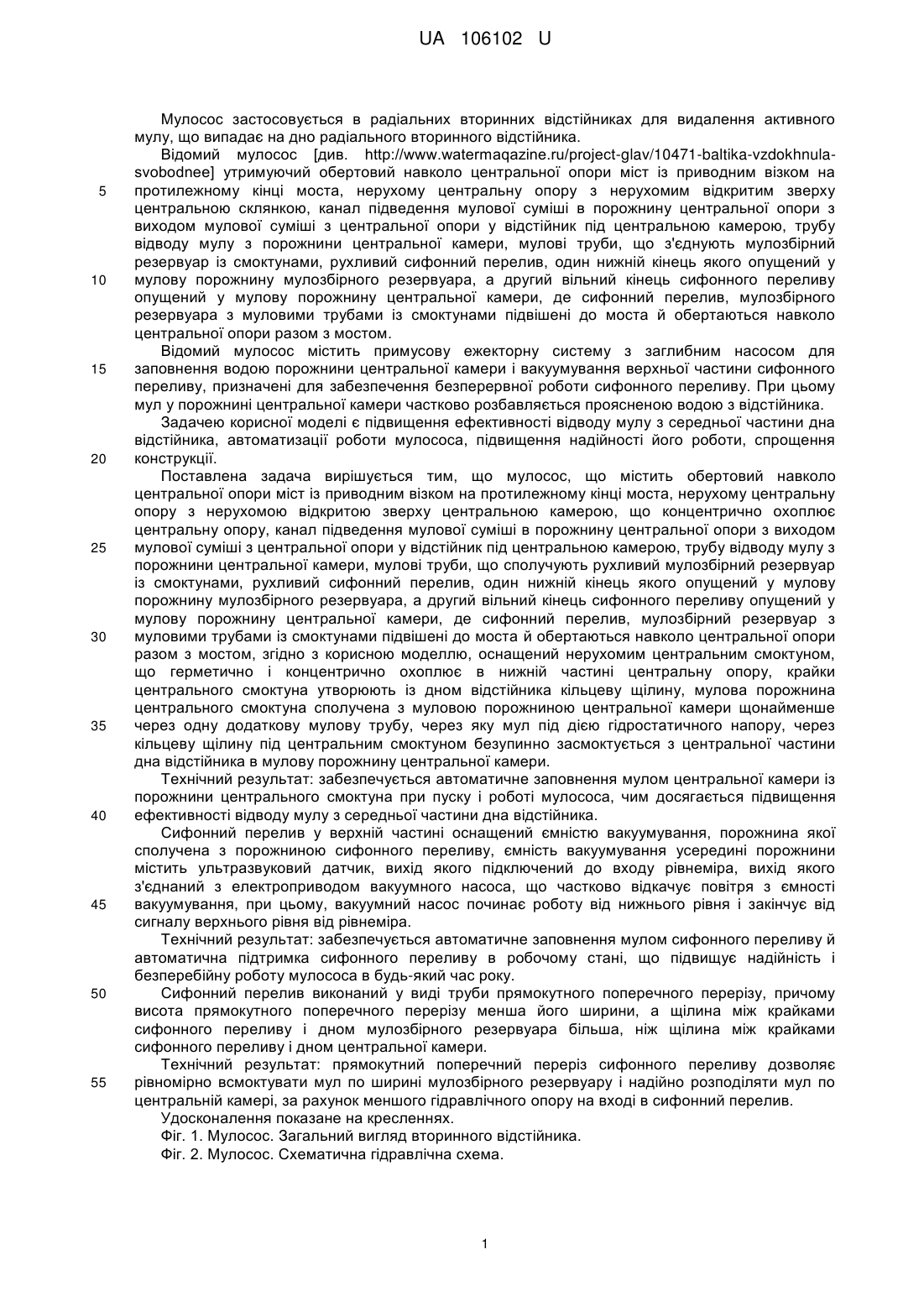

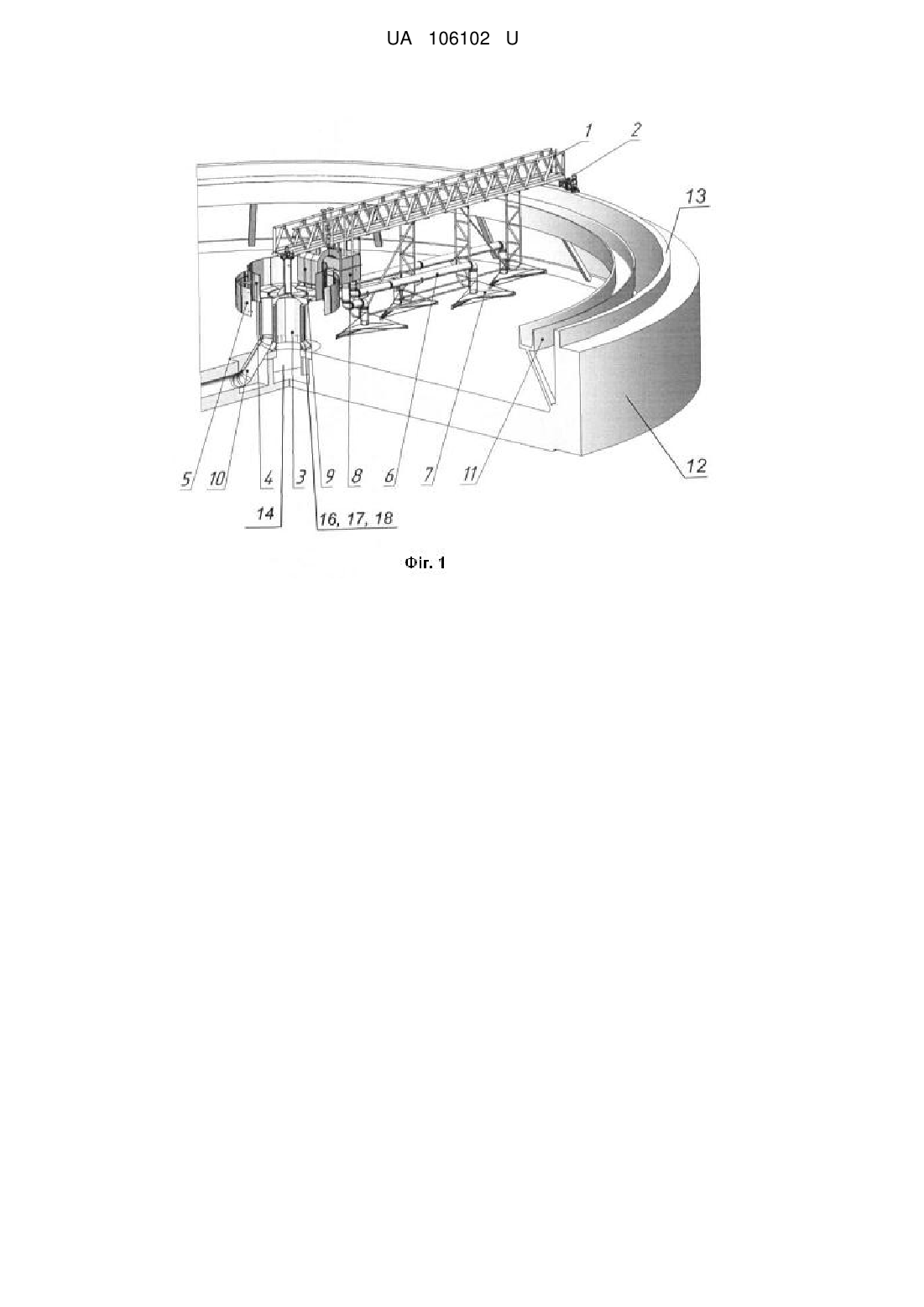

Реферат: Мулосос містить обертовий навколо центральної опори міст із приводним візком на протилежному кінці моста, центральну опору, канал підведення мулової суміші, центральну камеру, трубу відводу мулу, мулову трубу, смоктун, рухливий сифонний перелив, мулозбірний резервуар, сифонний перелив. Оснащений нерухомим центральним смоктуном, що герметично і концентрично охоплює в нижній частині центральну опору. Крайки центрального смоктуна утворюють із дном відстійника кільцеву щілину. Мулова порожнина центрального смоктуна сполучена з муловою порожниною центральної камери щонайменше через одну додаткову мулову трубу, через яку мул під дією гідростатичного напору, через кільцеву щілину під центральним смоктуном безупинно засмоктується з центральної частини дна відстійника в мулову порожнину центральної камери. UA 106102 U (12) UA 106102 U UA 106102 U 5 10 15 20 25 30 35 40 45 50 55 Мулосос застосовується в радіальних вторинних відстійниках для видалення активного мулу, що випадає на дно радіального вторинного відстійника. Відомий мулосос [див. http://www.watermaqazine.ru/project-glav/10471-baltika-vzdokhnulasvobodnee] утримуючий обертовий навколо центральної опори міст із приводним візком на протилежному кінці моста, нерухому центральну опору з нерухомим відкритим зверху центральною склянкою, канал підведення мулової суміші в порожнину центральної опори з виходом мулової суміші з центральної опори у відстійник під центральною камерою, трубу відводу мулу з порожнини центральної камери, мулові труби, що з'єднують мулозбірний резервуар із смоктунами, рухливий сифонний перелив, один нижній кінець якого опущений у мулову порожнину мулозбірного резервуара, а другий вільний кінець сифонного переливу опущений у мулову порожнину центральної камери, де сифонний перелив, мулозбірного резервуара з муловими трубами із смоктунами підвішені до моста й обертаються навколо центральної опори разом з мостом. Відомий мулосос містить примусову ежекторну систему з заглибним насосом для заповнення водою порожнини центральної камери і вакуумування верхньої частини сифонного переливу, призначені для забезпечення безперервної роботи сифонного переливу. При цьому мул у порожнині центральної камери частково розбавляється проясненою водою з відстійника. Задачею корисної моделі є підвищення ефективності відводу мулу з середньої частини дна відстійника, автоматизації роботи мулососа, підвищення надійності його роботи, спрощення конструкції. Поставлена задача вирішується тим, що мулосос, що містить обертовий навколо центральної опори міст із приводним візком на протилежному кінці моста, нерухому центральну опору з нерухомою відкритою зверху центральною камерою, що концентрично охоплює центральну опору, канал підведення мулової суміші в порожнину центральної опори з виходом мулової суміші з центральної опори у відстійник під центральною камерою, трубу відводу мулу з порожнини центральної камери, мулові труби, що сполучують рухливий мулозбірний резервуар із смоктунами, рухливий сифонний перелив, один нижній кінець якого опущений у мулову порожнину мулозбірного резервуара, а другий вільний кінець сифонного переливу опущений у мулову порожнину центральної камери, де сифонний перелив, мулозбірний резервуар з муловими трубами із смоктунами підвішені до моста й обертаються навколо центральної опори разом з мостом, згідно з корисною моделлю, оснащений нерухомим центральним смоктуном, що герметично і концентрично охоплює в нижній частині центральну опору, крайки центрального смоктуна утворюють із дном відстійника кільцеву щілину, мулова порожнина центрального смоктуна сполучена з муловою порожниною центральної камери щонайменше через одну додаткову мулову трубу, через яку мул під дією гідростатичного напору, через кільцеву щілину під центральним смоктуном безупинно засмоктується з центральної частини дна відстійника в мулову порожнину центральної камери. Технічний результат: забезпечується автоматичне заповнення мулом центральної камери із порожнини центрального смоктуна при пуску і роботі мулососа, чим досягається підвищення ефективності відводу мулу з середньої частини дна відстійника. Сифонний перелив у верхній частині оснащений ємністю вакуумування, порожнина якої сполучена з порожниною сифонного переливу, ємність вакуумування усередині порожнини містить ультразвуковий датчик, вихід якого підключений до входу рівнеміра, вихід якого з'єднаний з електроприводом вакуумного насоса, що частково відкачує повітря з ємності вакуумування, при цьому, вакуумний насос починає роботу від нижнього рівня і закінчує від сигналу верхнього рівня від рівнеміра. Технічний результат: забезпечується автоматичне заповнення мулом сифонного переливу й автоматична підтримка сифонного переливу в робочому стані, що підвищує надійність і безперебійну роботу мулососа в будь-який час року. Сифонний перелив виконаний у виді труби прямокутного поперечного перерізу, причому висота прямокутного поперечного перерізу менша його ширини, а щілина між крайками сифонного переливу і дном мулозбірного резервуара більша, ніж щілина між крайками сифонного переливу і дном центральної камери. Технічний результат: прямокутний поперечний переріз сифонного переливу дозволяє рівномірно всмоктувати мул по ширині мулозбірного резервуару і надійно розподіляти мул по центральній камері, за рахунок меншого гідравлічного опору на вході в сифонний перелив. Удосконалення показане на кресленнях. Фіг. 1. Мулосос. Загальний вигляд вторинного відстійника. Фіг. 2. Мулосос. Схематична гідравлічна схема. 1 UA 106102 U 5 10 15 20 25 30 35 40 45 50 55 Фіг. 3. Мулосос. Фото аналога (див. http://www.waterrnagazine.ru/project-qlav/10471-baltikavzdokhnula-svobodnee). Перелік позначень на кресленнях: 1. Обертовий міст. 2. Приводний візок. 3. Центральна опора. 4. Центральна камера. 5. Напрямний циліндр. 6. Мулова труба. 7. Смоктун. 8. Мулозбірний резервуар. 9. Сифонний перелив. 10. Канал відводу мулу. 11. Кільцевий лоток. 12. Вторинний відстійник. 13. Борт вторинного відстійника. 14. Канал підведення мулової суміші. 15. Мул. 16. Центральний смоктун. 17. Кільцева щілина. 18. Додаткова мулова труба. 19. Ємність вакуумування. 20. Ультразвуковий датчик. 21. Рівнемір. 22. Вакуумний насос. Основними вузлами пристрою є (див. фіг. 1): обертовий міст 1 із приводним візком 2, центральна опора 3 з нерухомою центральною камерою 4 і направляючим циліндром 5, мулові труби 6 із смоктунами 7, мулозбірний резервуар 8, сифонний перелив 9, канал 10 відводу мулу, кільцевий лоток 11 відводу проясненої води з вторинного відстійника 12. Усі частини мулососа, крім підшипників і підшипникових вузлів, виготовлені з нержавіючих матеріалів: міст 1 - з алюмінієвого сплаву, настил моста - з полімеру, мулові труби 6 і смоктуни 7 - з полімеру, інші частини - з нержавіючої сталі AISI 304 і AISI 321. Міст 1 обертається навколо центральної опори 3 мулососа на кульковому опорноповоротному пристрої, до якого він прикріплений через виделковий шарнір. Своєю периферійною частиною міст 1 спирається через приводний візок 2 на борт 13 вторинного відстійника 12. Приводний візок 2 - двоколісний, із прямим приводом від мотор-редуктора на одне або два колеса. Мотор-редуктор керується за допомогою частотного перетворювача. Колеса візка - із суцільнолитими шинами. Центральна опора 3 мулососа являє собою вертикальну трубу, з якої у відстійник 12 через канал 14 надходить мулова суміш. У верхній частині центральної опори 3 існує шпиль для кріплення опорно-поворотного пристрою моста 1. Центральна опора 3 установлюється в центрі на дно вторинного радіального відстійника 12 над каналом 14 підводу мулової суміші і кріпиться до дна анкерними болтами. Направляючий циліндр 5, установлений на центральній опорі 1, обмежує потік мулової суміші в радіальному напрямку і забезпечує її занурений впуск у відстійник 12. До обертового моста 1 підвішені мулові труби 6, мулозбірний резервуар 8, сифонний перелив 9. Кожна мулова труба 6 оснащена своїм смоктуном 7 і індивідуальним регулятором витрати мулу. Регулятори витрати мулу розташовані в мулозбірному резервуарі 8, При обертанні моста 1 активний мул 15 збирається з дна відстійника 12 смоктунами 7 і транспортується в мулозбірний резервуар 8 по мулових трубах 6. Смоктуни 7 оснащені гумовими шкребками, що забезпечує більш повне видалення мулу 15 із дна відстійника 12. Перелив мулу 15 з мулозбірного резервуара 8 у центральну камеру 4, здійснюється сифонним переливом 9. Сифонний перелив 9 оснащений пристроєм вакуумного заповнення мулом 15. Елементи сифонного переливу 9 і пристрою вакуумного заповнення мулом 15 обладнані електронагрівальними елементами для запобігання замерзання в зимовий час. 2 UA 106102 U 5 10 15 20 25 30 35 40 45 50 З центральної камери 4 мул 15 самопливом тече в канал відводу мулу 10, що має на кінці регулятор витрати. Видалення активного мулу 15 відбувається під дією гідростатичного тиску, викликаного дискретним зниженням рівня рідини від відстійника 12 до мулозбірного резервуара 8, центральної камери 4. з якої відводиться мул в канал 10 відводу мулу. Заповнення мулозбірного резервуара 8 відбувається щонайменше через одну мулову трубу 6 із смоктуном 7 на її вході. Індивідуальні регулятори витрати розташовані в мулозбірному резервуарі 8 у легкодоступному місці. Це дозволяє оперативно здійснювати відведення мулу 15 у процесі експлуатації мулососа. Мулосос оснащений нерухомим центральним смоктуном 16 у вигляді кільцевої камери, що герметично і концентрично охоплює в нижній частині центральну опору 3. Між нижнім краєм кільцевої камери центрального смоктуна 16 і дном відстійника 12 існує кільцева щілина 17. Заповнення мулової порожнини центральної камери 4 здійснюється при пуску мулососа, а також при роботі сифонного переливу 9 частково здійснюється через мулову порожнину центрального смоктуна 16, що сполучена з муловою порожниною центральної камери 4, щонайменше, через одну додаткову мулову трубу 18, через яку мул 15 самопливом, під дією гідростатичного напору, через кільцеву щілину 17 безупинно засмоктується з центральної частини дна відстійника 12 у мулову порожнину центральної камери 4, відкіля безупинно приділяється з неї в канал відводу мулу 10 за межі вторинного відстійника 12. Сифонний перелив 9 у верхній частині оснащений ємністю 19 вакуумування, порожнина якої сполучена з порожниною верхньої частини сифонного переливу 9. Ємність 19 вакуумування усередині порожнини містить ультразвуковий датчик 20, вихід якого підключений до входу рівнеміра 21, вихід якого з'єднаний з електроприводом вакуумного насоса 22, що частково відсмоктує повітря з ємності 19 вакуумування, створюючи в її порожнині розрідження з пониженим тиском. Вакуумний насос 22 починає роботу від нижнього рівня і закінчує від сигналу верхнього рівня від рівнеміра 21, ультразвуковий датчик 20, якого знаходиться усередині порожнини ємності 19 вакуумування. Під дією розрідження в ємності 19 вакуумування, створюваного вакуумним насосом 22, порожнина сифонного переливу 9 цілком заповнюється мулом 15, що надходить у порожнину сифонного переливу 9 при запуску мулососа з мулової порожнини мулозбірного резервуара 8 і мулової порожнини центральної камери 4, мулові порожнини яких сполучені між собою через мулову порожнину сифонного переливу 9. Сифонний перелив 9 здійснює перелив мулу 15 з мулової порожнини мулозбірного резервуара 8 у мулову порожнину центральної камери 4, при зниженні рівня мулу 15 у муловій порожнині центральної камери 4, що відбувається при відкритті регулятора витрати, наприклад, щитового затвора на виході каналу 10 відводу мулу, що сполучений з муловою порожниною центральної камери 4. Сифонний перелив 9 виконаний у виді труби прямокутного поперечного перерізу, причому висота прямокутного поперечного перерізу менша його ширини, а щілина між крайками сифонного переливу і дном мулозбірного резервуара більша, ніж щілина між крайками сифонного переливу і дном центральної камери, що дозволяє рівномірно всмоктувати мул по ширині мулозбірного резервуара і надійно розподіляти мул по центральній камері, за рахунок меншого гідравлічного опору на вході в сифонний перелив, та гідростатичного перепаду тиску між кінцями сифонного переливу 9. В порожнині мулозбірного резервуара на вході в сифонний перелив тиск мулу більший, ніж на протилежному кінці сифонного переливу 9 в центральній камері 4. Сифонний перелив 9 теплоізольований разом з ємністю вакуумування. У зимовий час ємність вакуумування обігрівається. Мулосос забезпечує мінімальну кількість зважених речовин у проясненій воді, що надходить у кільцевий лоток 11 відстійника 12, за рахунок ефективного видалення мулу смоктунами 7, та центральним смоктуном 16 із дна відстійника 12 і низькоградієнтного перемішування мулу. Мулосос застосовується для відстійників до 40 м і глибиною до 5 м, з частотою обертання моста 1 від 0,8 до 1,5 оборотів у годину при потужності привода візка 2 до 0,75 квт. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 1. Мулосос, що містить обертовий навколо центральної опори міст із приводним візком на протилежному кінці моста, нерухому центральну опору з нерухомою відкритою зверху центральною камерою, що концентрично охоплює центральну опору, канал підведення мулової 3 UA 106102 U 5 10 15 20 суміші в порожнину центральної опори з виходом мулової суміші з центральної опори у відстійник під центральною камерою, трубу відводу мулу з порожнини центральної камери, мулові труби, що сполучують рухливий мулозбірний резервуар із смоктунами, рухливий сифонний перелив, один нижній кінець якого опущений у мулову порожнину мулозбірного резервуара, а другий вільний кінець сифонного переливу опущений у мулову порожнинуцентральної камери, де сифонний перелив, мулозбірний резервуар з муловими трубами із смоктунами підвішені до моста й обертаються навколо центральної опори разом з мостом, який відрізняється тим, що оснащений нерухомим центральним смоктуном, що герметично і концентрично охоплює в нижній частині центральну опору, крайки центрального смоктуна утворюють із дном відстійника кільцеву щілину, мулова порожнина центрального смоктуна сполучена з муловою порожниною центральної камери щонайменше через одну додаткову мулову трубу, через яку мул під дією гідростатичного напору, через кільцеву щілину під центральним смоктуном безупинно засмоктується з центральної частини дна відстійника в мулову порожнину центральної камери. 2. Мулосос за п. 1, який відрізняється тим, що сифонний перелив у верхній частині оснащений ємністю вакуумування, порожнина якої сполучена з порожниною сифонного переливу, ємність вакуумування усередині порожнини містить ультразвуковий датчик, вихід якого підключений до входу рівнеміра, вихід якого з'єднаний з електроприводом вакуумного насоса, що частково відкачує повітря з ємності вакуумування, при цьому вакуумний насос починає роботу від нижнього рівня і закінчує від сигналу верхнього рівня від рівнеміра. 3. Мулосос за п. 1, який відрізняється тим, що сифонний перелив виконаний у вигляді труби прямокутного поперечного перерізу, причому висота прямокутного поперечного перерізу менша його ширини, а щілина між крайками сифонного переливу і дном мулозбірного резервуара більша, ніж щілина між крайками сифонного переливу і дном центральної камери. 4 UA 106102 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
