Радіальний відстійник для відстоювання біологічно очищених стічних вод

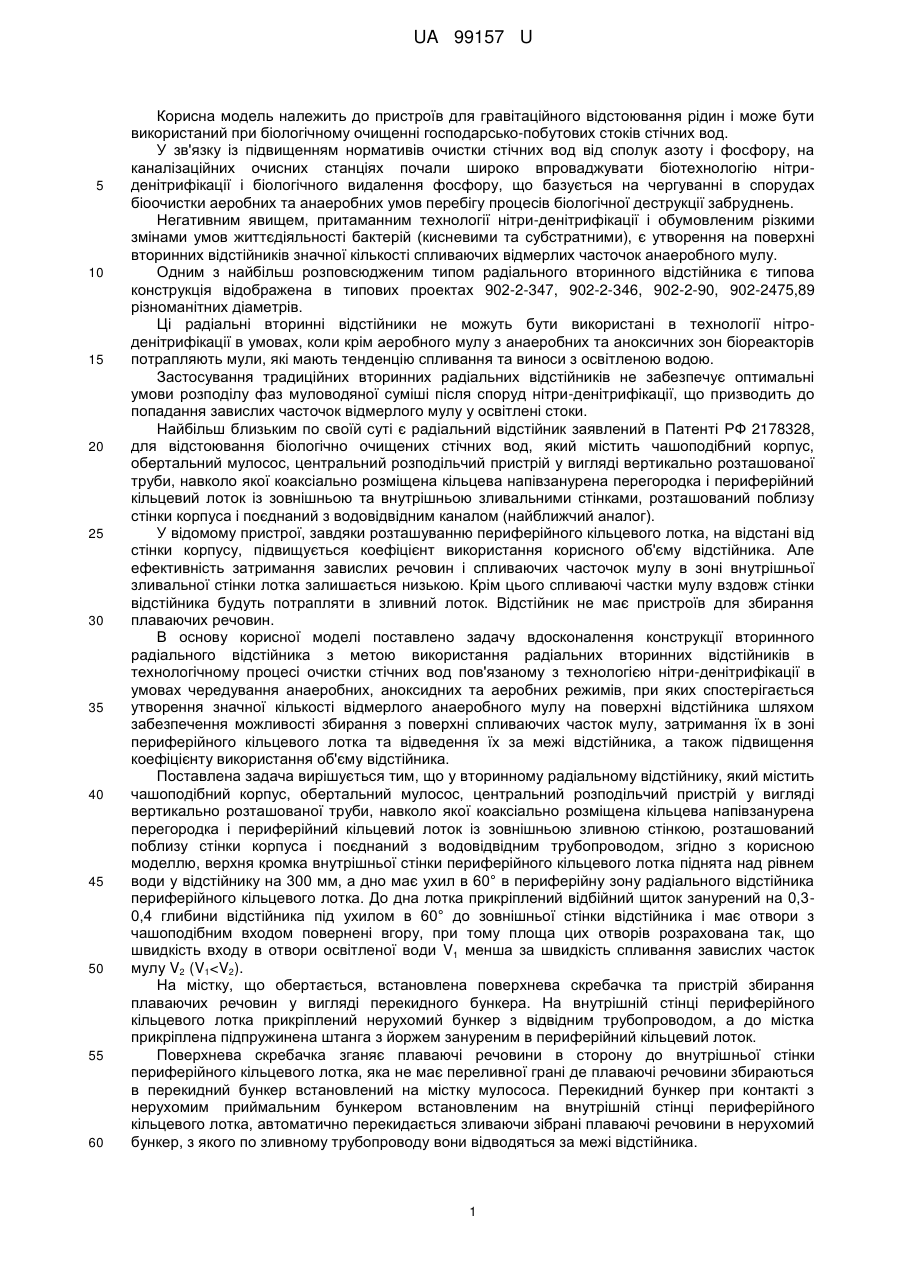

Реферат: Радіальний відстійник для відстоювання біологічно очищених стічних вод містить чашоподібний корпус, обертальний мулосос, центральний розподільчий пристрій у вигляді вертикально розташованої труби, навколо якої коаксіально розміщена кільцева напівзанурена перегородка і периферійний кільцевий лоток із зовнішньою зливною стінкою, розташований поблизу стінки корпуса і поєднаний з водовідним трубопроводом. Верхня кромка внутрішньої стінки периферійного кільцевого лотка піднята над рівнем води у відстійнику не менш, як на 300 мм. UA 99157 U (54) РАДІАЛЬНИЙ ВІДСТІЙНИК ДЛЯ ВІДСТОЮВАННЯ БІОЛОГІЧНО ОЧИЩЕНИХ СТІЧНИХ ВОД UA 99157 U UA 99157 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для гравітаційного відстоювання рідин і може бути використаний при біологічному очищенні господарсько-побутових стоків стічних вод. У зв'язку із підвищенням нормативів очистки стічних вод від сполук азоту і фосфору, на каналізаційних очисних станціях почали широко впроваджувати біотехнологію нітриденітрифікації і біологічного видалення фосфору, що базується на чергуванні в спорудах біоочистки аеробних та анаеробних умов перебігу процесів біологічної деструкції забруднень. Негативним явищем, притаманним технології нітри-денітрифікації і обумовленим різкими змінами умов життєдіяльності бактерій (кисневими та субстратними), є утворення на поверхні вторинних відстійників значної кількості спливаючих відмерлих часточок анаеробного мулу. Одним з найбільш розповсюдженим типом радіального вторинного відстійника є типова конструкція відображена в типових проектах 902-2-347, 902-2-346, 902-2-90, 902-2475,89 різноманітних діаметрів. Ці радіальні вторинні відстійники не можуть бути використані в технології нітроденітрифікації в умовах, коли крім аеробного мулу з анаеробних та аноксичних зон біореакторів потрапляють мули, які мають тенденцію спливання та виноси з освітленою водою. Застосування традиційних вторинних радіальних відстійників не забезпечує оптимальні умови розподілу фаз муловодяної суміші після споруд нітри-денітрифікації, що призводить до попадання завислих часточок відмерлого мулу у освітлені стоки. Найбільш близьким по своїй суті є радіальний відстійник заявлений в Патенті РФ 2178328, для відстоювання біологічно очищених стічних вод, який містить чашоподібний корпус, обертальний мулосос, центральний розподільчий пристрій у вигляді вертикально розташованої труби, навколо якої коаксіально розміщена кільцева напівзанурена перегородка і периферійний кільцевий лоток із зовнішньою та внутрішньою зливальними стінками, розташований поблизу стінки корпуса і поєднаний з водовідвідним каналом (найближчий аналог). У відомому пристрої, завдяки розташуванню периферійного кільцевого лотка, на відстані від стінки корпусу, підвищується коефіцієнт використання корисного об'єму відстійника. Але ефективність затримання завислих речовин і спливаючих часточок мулу в зоні внутрішньої зливальної стінки лотка залишається низькою. Крім цього спливаючі частки мулу вздовж стінки відстійника будуть потрапляти в зливний лоток. Відстійник не має пристроїв для збирання плаваючих речовин. В основу корисної моделі поставлено задачу вдосконалення конструкції вторинного радіального відстійника з метою використання радіальних вторинних відстійників в технологічному процесі очистки стічних вод пов'язаному з технологією нітри-денітрифікації в умовах чередування анаеробних, аноксидних та аеробних режимів, при яких спостерігається утворення значної кількості відмерлого анаеробного мулу на поверхні відстійника шляхом забезпечення можливості збирання з поверхні спливаючих часток мулу, затримання їх в зоні периферійного кільцевого лотка та відведення їх за межі відстійника, а також підвищення коефіцієнту використання об'єму відстійника. Поставлена задача вирішується тим, що у вторинному радіальному відстійнику, який містить чашоподібний корпус, обертальний мулосос, центральний розподільчий пристрій у вигляді вертикально розташованої труби, навколо якої коаксіально розміщена кільцева напівзанурена перегородка і периферійний кільцевий лоток із зовнішньою зливною стінкою, розташований поблизу стінки корпуса і поєднаний з водовідвідним трубопроводом, згідно з корисною моделлю, верхня кромка внутрішньої стінки периферійного кільцевого лотка піднята над рівнем води у відстійнику на 300 мм, а дно має ухил в 60° в периферійну зону радіального відстійника периферійного кільцевого лотка.До дна лотка прикріплений відбійний щиток занурений на 0,30,4 глибини відстійника під ухилом в 60° до зовнішньої стінки відстійника і має отвори з чашоподібним входом повернені вгору, при тому площа цих отворів розрахована так, що швидкість входу в отвори освітленої води V1 менша за швидкість спливання завислих часток мулу V2 (V1
