Берегозахисна підпірна стінка

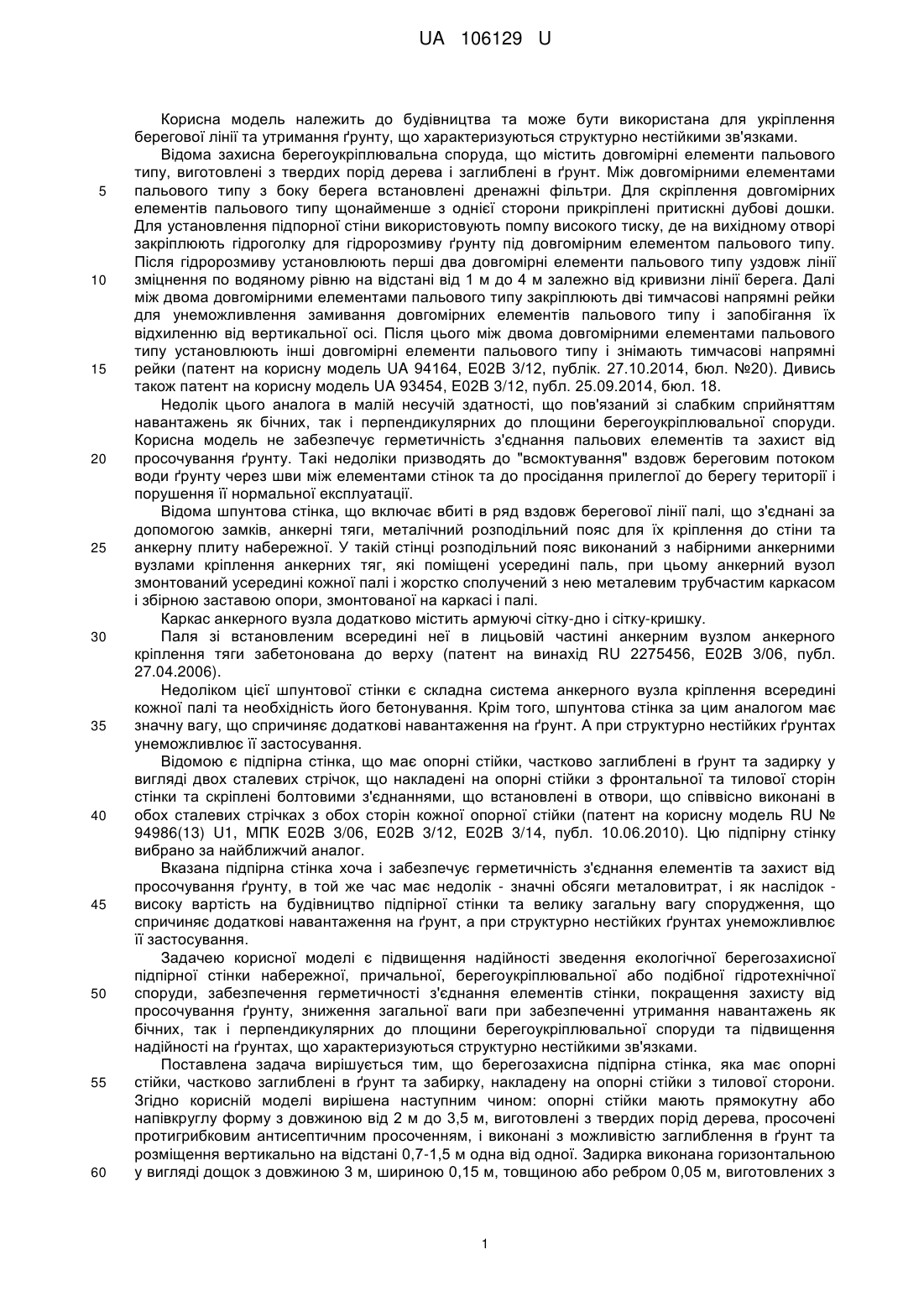

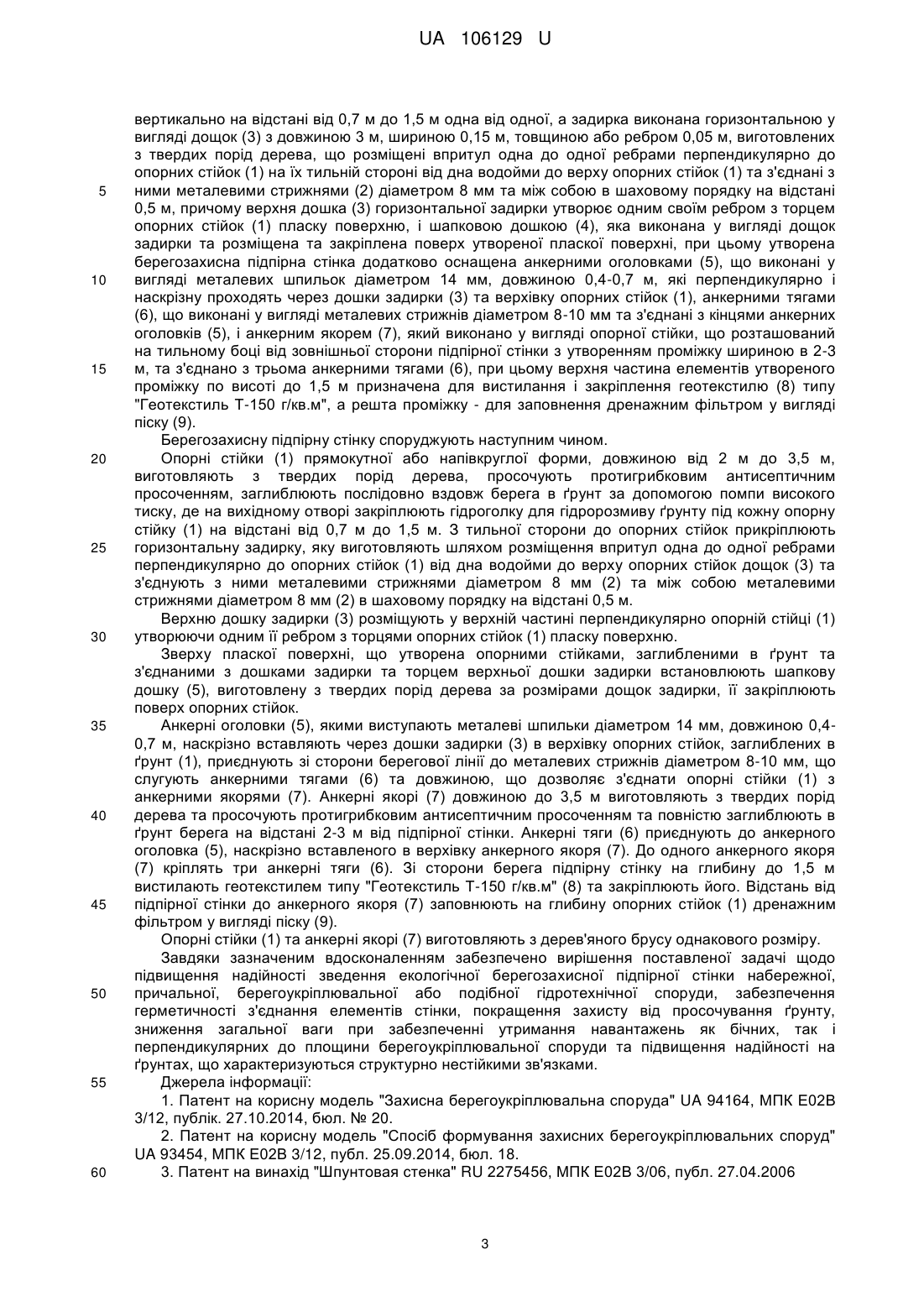

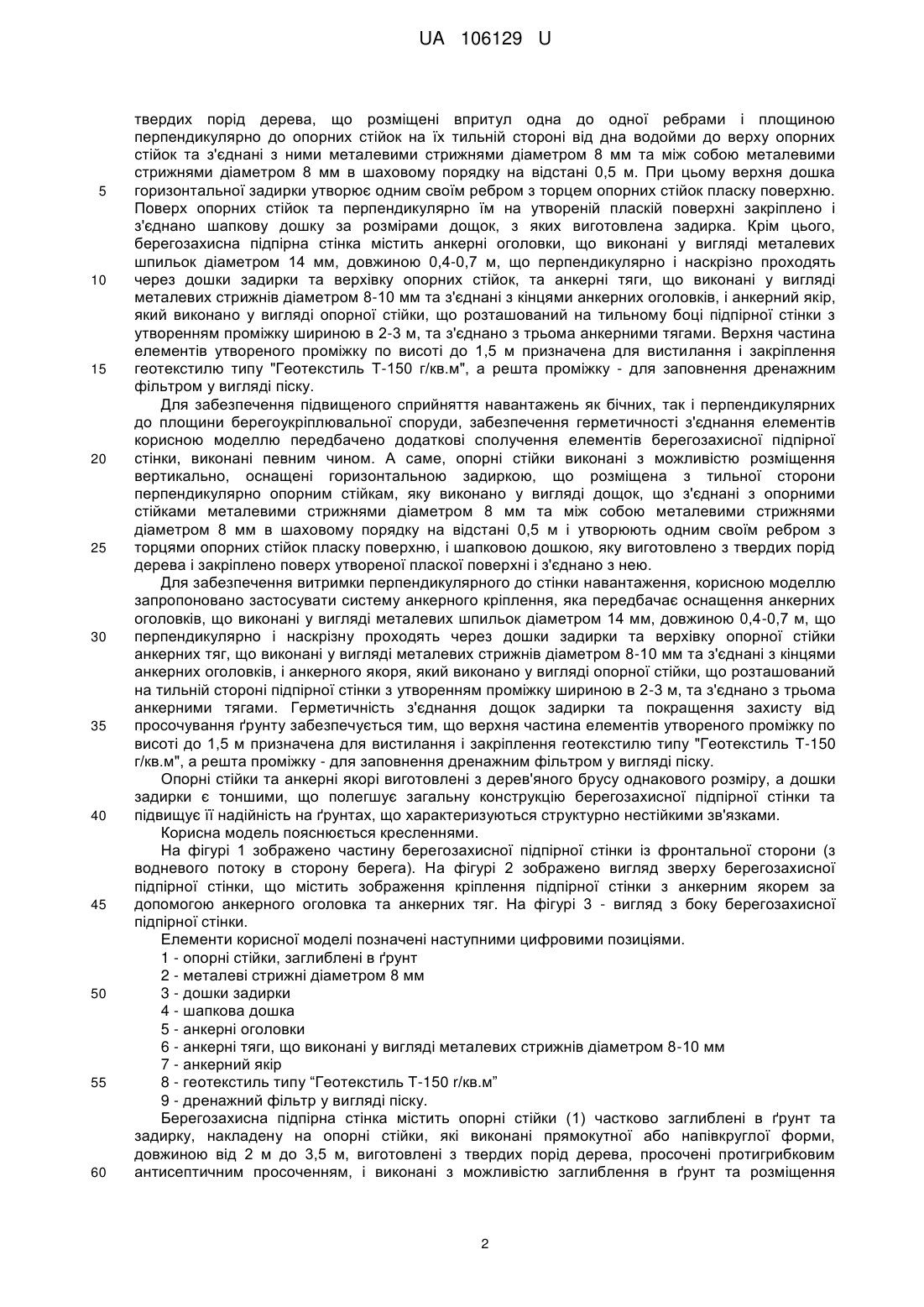

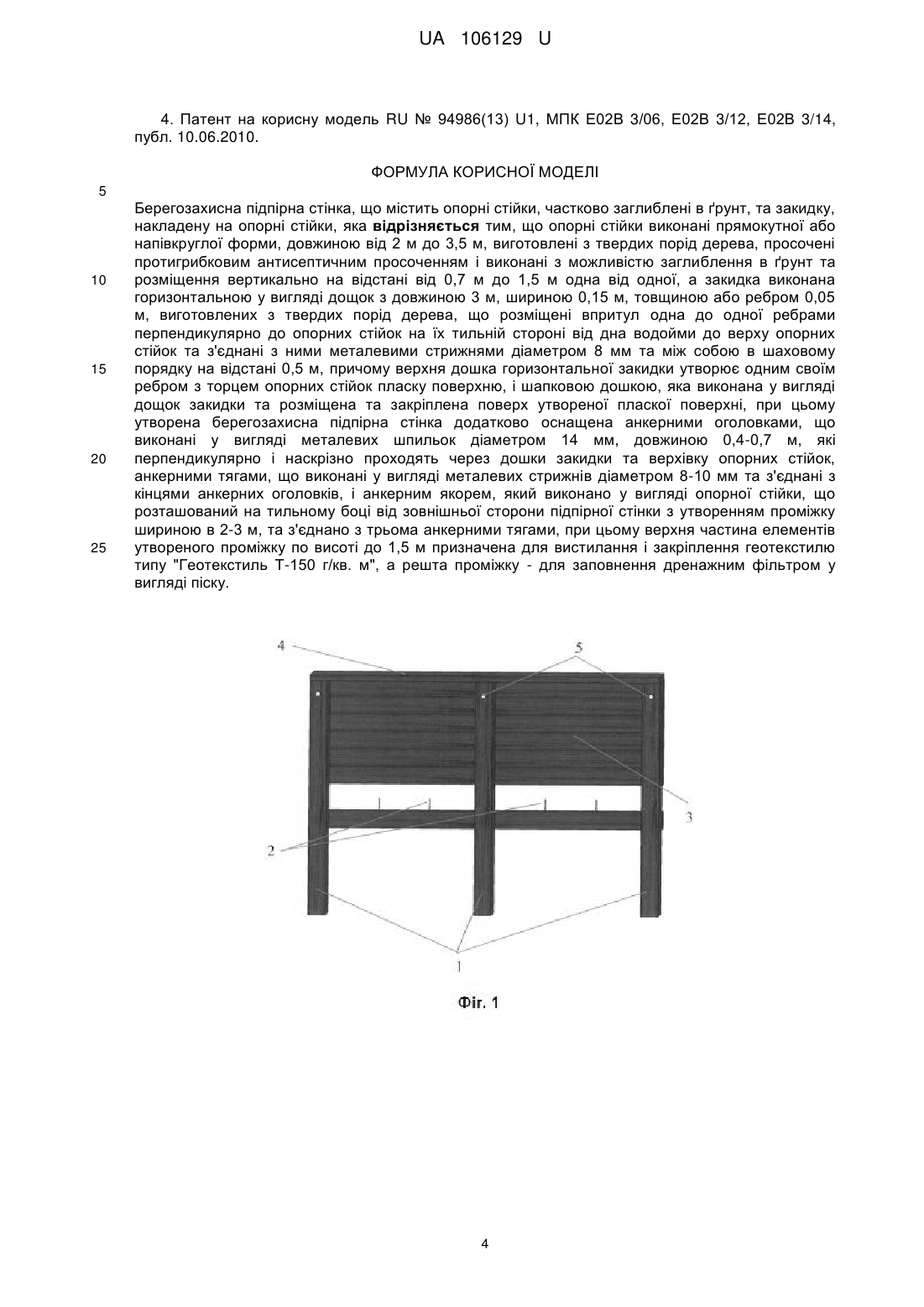

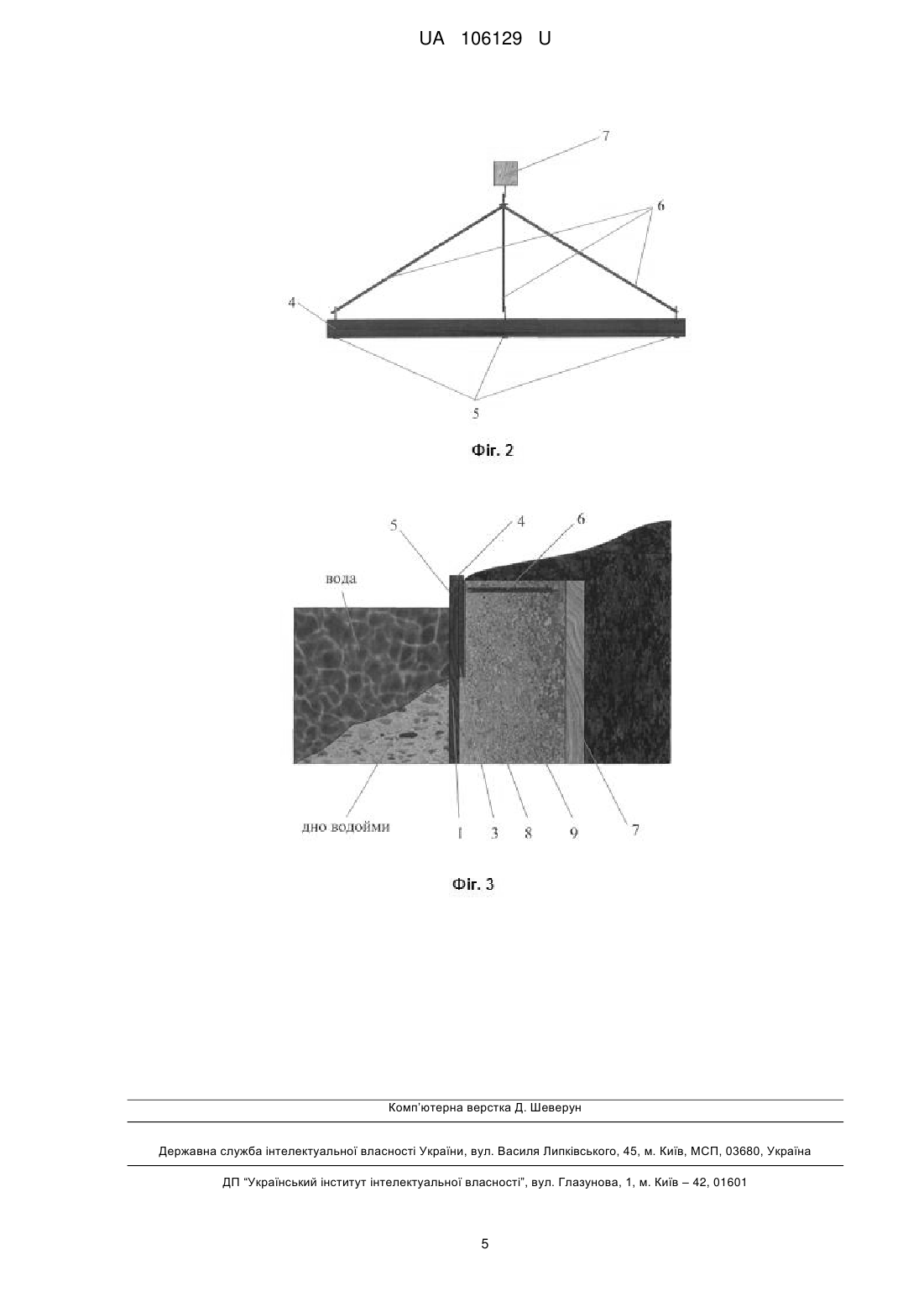

Реферат: UA 106129 U UA 106129 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва та може бути використана для укріплення берегової лінії та утримання ґрунту, що характеризуються структурно нестійкими зв'язками. Відома захисна берегоукріплювальна споруда, що містить довгомірні елементи пальового типу, виготовлені з твердих порід дерева і заглиблені в ґрунт. Між довгомірними елементами пальового типу з боку берега встановлені дренажні фільтри. Для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплені притискні дубові дошки. Для установлення підпорної стіни використовують помпу високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під довгомірним елементом пальового типу. Після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега. Далі між двома довгомірними елементами пальового типу закріплюють дві тимчасові напрямні рейки для унеможливлення замивання довгомірних елементів пальового типу і запобігання їх відхиленню від вертикальної осі. Після цього між двома довгомірними елементами пальового типу установлюють інші довгомірні елементи пальового типу і знімають тимчасові напрямні рейки (патент на корисну модель UA 94164, Е02В 3/12, публік. 27.10.2014, бюл. №20). Дивись також патент на корисну модель UA 93454, Е02В 3/12, публ. 25.09.2014, бюл. 18. Недолік цього аналога в малій несучій здатності, що пов'язаний зі слабким сприйняттям навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди. Корисна модель не забезпечує герметичність з'єднання пальових елементів та захист від просочування ґрунту. Такі недоліки призводять до "всмоктування" вздовж береговим потоком води ґрунту через шви між елементами стінок та до просідання прилеглої до берегу території і порушення її нормальної експлуатації. Відома шпунтова стінка, що включає вбиті в ряд вздовж берегової лінії палі, що з'єднані за допомогою замків, анкерні тяги, металічний розподільний пояс для їх кріплення до стіни та анкерну плиту набережної. У такій стінці розподільний пояс виконаний з набірними анкерними вузлами кріплення анкерних тяг, які поміщені усередині паль, при цьому анкерний вузол змонтований усередині кожної палі і жорстко сполучений з нею металевим трубчастим каркасом і збірною заставою опори, змонтованої на каркасі і палі. Каркас анкерного вузла додатково містить армуючі сітку-дно і сітку-кришку. Паля зі встановленим всередині неї в лицьовій частині анкерним вузлом анкерного кріплення тяги забетонована до верху (патент на винахід RU 2275456, Е02В 3/06, публ. 27.04.2006). Недоліком цієї шпунтової стінки є складна система анкерного вузла кріплення всередині кожної палі та необхідність його бетонування. Крім того, шпунтова стінка за цим аналогом має значну вагу, що спричиняє додаткові навантаження на ґрунт. А при структурно нестійких ґрунтах унеможливлює її застосування. Відомою є підпірна стінка, що має опорні стійки, частково заглиблені в ґрунт та задирку у вигляді двох сталевих стрічок, що накладені на опорні стійки з фронтальної та тилової сторін стінки та скріплені болтовими з'єднаннями, що встановлені в отвори, що співвісно виконані в обох сталевих стрічках з обох сторін кожної опорної стійки (патент на корисну модель RU № 94986(13) U1, МПК Е02В 3/06, Е02В 3/12, Е02В 3/14, публ. 10.06.2010). Цю підпірну стінку вибрано за найближчий аналог. Вказана підпірна стінка хоча і забезпечує герметичність з'єднання елементів та захист від просочування ґрунту, в той же час має недолік - значні обсяги металовитрат, і як наслідок високу вартість на будівництво підпірної стінки та велику загальну вагу спорудження, що спричиняє додаткові навантаження на ґрунт, а при структурно нестійких ґрунтах унеможливлює її застосування. Задачею корисної моделі є підвищення надійності зведення екологічної берегозахисної підпірної стінки набережної, причальної, берегоукріплювальної або подібної гідротехнічної споруди, забезпечення герметичності з'єднання елементів стінки, покращення захисту від просочування ґрунту, зниження загальної ваги при забезпеченні утримання навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди та підвищення надійності на ґрунтах, що характеризуються структурно нестійкими зв'язками. Поставлена задача вирішується тим, що берегозахисна підпірна стінка, яка має опорні стійки, частково заглиблені в ґрунт та забирку, накладену на опорні стійки з тилової сторони. Згідно корисній моделі вирішена наступним чином: опорні стійки мають прямокутну або напівкруглу форму з довжиною від 2 м до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та розміщення вертикально на відстані 0,7-1,5 м одна від одної. Задирка виконана горизонтальною у вигляді дощок з довжиною 3 м, шириною 0,15 м, товщиною або ребром 0,05 м, виготовлених з 1 UA 106129 U 5 10 15 20 25 30 35 40 45 50 55 60 твердих порід дерева, що розміщені впритул одна до одної ребрами і площиною перпендикулярно до опорних стійок на їх тильній стороні від дна водойми до верху опорних стійок та з'єднані з ними металевими стрижнями діаметром 8 мм та між собою металевими стрижнями діаметром 8 мм в шаховому порядку на відстані 0,5 м. При цьому верхня дошка горизонтальної задирки утворює одним своїм ребром з торцем опорних стійок пласку поверхню. Поверх опорних стійок та перпендикулярно їм на утвореній пласкій поверхні закріплено і з'єднано шапкову дошку за розмірами дощок, з яких виготовлена задирка. Крім цього, берегозахисна підпірна стінка містить анкерні оголовки, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізно проходять через дошки задирки та верхівку опорних стійок, та анкерні тяги, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерний якір, який виконано у вигляді опорної стійки, що розташований на тильному боці підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами. Верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю типу "Геотекстиль Τ-150 г/кв.м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску. Для забезпечення підвищеного сприйняття навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди, забезпечення герметичності з'єднання елементів корисною моделлю передбачено додаткові сполучення елементів берегозахисної підпірної стінки, виконані певним чином. А саме, опорні стійки виконані з можливістю розміщення вертикально, оснащені горизонтальною задиркою, що розміщена з тильної сторони перпендикулярно опорним стійкам, яку виконано у вигляді дощок, що з'єднані з опорними стійками металевими стрижнями діаметром 8 мм та між собою металевими стрижнями діаметром 8 мм в шаховому порядку на відстані 0,5 м і утворюють одним своїм ребром з торцями опорних стійок пласку поверхню, і шапковою дошкою, яку виготовлено з твердих порід дерева і закріплено поверх утвореної пласкої поверхні і з'єднано з нею. Для забезпечення витримки перпендикулярного до стінки навантаження, корисною моделлю запропоновано застосувати систему анкерного кріплення, яка передбачає оснащення анкерних оголовків, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізну проходять через дошки задирки та верхівку опорної стійки анкерних тяг, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерного якоря, який виконано у вигляді опорної стійки, що розташований на тильній стороні підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами. Герметичність з'єднання дощок задирки та покращення захисту від просочування ґрунту забезпечується тим, що верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю типу "Геотекстиль Τ-150 г/кв.м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску. Опорні стійки та анкерні якорі виготовлені з дерев'яного брусу однакового розміру, а дошки задирки є тоншими, що полегшує загальну конструкцію берегозахисної підпірної стінки та підвищує її надійність на ґрунтах, що характеризуються структурно нестійкими зв'язками. Корисна модель пояснюється кресленнями. На фігурі 1 зображено частину берегозахисної підпірної стінки із фронтальної сторони (з водневого потоку в сторону берега). На фігурі 2 зображено вигляд зверху берегозахисної підпірної стінки, що містить зображення кріплення підпірної стінки з анкерним якорем за допомогою анкерного оголовка та анкерних тяг. На фігурі 3 - вигляд з боку берегозахисної підпірної стінки. Елементи корисної моделі позначені наступними цифровими позиціями. 1 - опорні стійки, заглиблені в ґрунт 2 - металеві стрижні діаметром 8 мм 3 - дошки задирки 4 - шапкова дошка 5 - анкерні оголовки 6 - анкерні тяги, що виконані у вигляді металевих стрижнів діаметром 8-10 мм 7 - анкерний якір 8 - геотекстиль типу “Геотекстиль Τ-150 r/кв.м” 9 - дренажний фільтр у вигляді піску. Берегозахисна підпірна стінка містить опорні стійки (1) частково заглиблені в ґрунт та задирку, накладену на опорні стійки, які виконані прямокутної або напівкруглої форми, довжиною від 2 м до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та розміщення 2 UA 106129 U 5 10 15 20 25 30 35 40 45 50 55 60 вертикально на відстані від 0,7 м до 1,5 м одна від одної, а задирка виконана горизонтальною у вигляді дощок (3) з довжиною 3 м, шириною 0,15 м, товщиною або ребром 0,05 м, виготовлених з твердих порід дерева, що розміщені впритул одна до одної ребрами перпендикулярно до опорних стійок (1) на їх тильній стороні від дна водойми до верху опорних стійок (1) та з'єднані з ними металевими стрижнями (2) діаметром 8 мм та між собою в шаховому порядку на відстані 0,5 м, причому верхня дошка (3) горизонтальної задирки утворює одним своїм ребром з торцем опорних стійок (1) пласку поверхню, і шапковою дошкою (4), яка виконана у вигляді дощок задирки та розміщена та закріплена поверх утвореної пласкої поверхні, при цьому утворена берегозахисна підпірна стінка додатково оснащена анкерними оголовками (5), що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, які перпендикулярно і наскрізну проходять через дошки задирки (3) та верхівку опорних стійок (1), анкерними тягами (6), що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків (5), і анкерним якорем (7), який виконано у вигляді опорної стійки, що розташований на тильному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами (6), при цьому верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю (8) типу "Геотекстиль Τ-150 г/кв.м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску (9). Берегозахисну підпірну стінку споруджують наступним чином. Опорні стійки (1) прямокутної або напівкруглої форми, довжиною від 2 м до 3,5 м, виготовляють з твердих порід дерева, просочують протигрибковим антисептичним просоченням, заглиблюють послідовно вздовж берега в ґрунт за допомогою помпи високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під кожну опорну стійку (1) на відстані від 0,7 м до 1,5 м. З тильної сторони до опорних стійок прикріплюють горизонтальну задирку, яку виготовляють шляхом розміщення впритул одна до одної ребрами перпендикулярно до опорних стійок (1) від дна водойми до верху опорних стійок дощок (3) та з'єднують з ними металевими стрижнями діаметром 8 мм (2) та між собою металевими стрижнями діаметром 8 мм (2) в шаховому порядку на відстані 0,5 м. Верхню дошку задирки (3) розміщують у верхній частині перпендикулярно опорній стійці (1) утворюючи одним її ребром з торцями опорних стійок (1) пласку поверхню. Зверху пласкої поверхні, що утворена опорними стійками, заглибленими в ґрунт та з'єднаними з дошками задирки та торцем верхньої дошки задирки встановлюють шапкову дошку (5), виготовлену з твердих порід дерева за розмірами дощок задирки, її закріплюють поверх опорних стійок. Анкерні оголовки (5), якими виступають металеві шпильки діаметром 14 мм, довжиною 0,40,7 м, наскрізно вставляють через дошки задирки (3) в верхівку опорних стійок, заглиблених в ґрунт (1), приєднують зі сторони берегової лінії до металевих стрижнів діаметром 8-10 мм, що слугують анкерними тягами (6) та довжиною, що дозволяє з'єднати опорні стійки (1) з анкерними якорями (7). Анкерні якорі (7) довжиною до 3,5 м виготовляють з твердих порід дерева та просочують протигрибковим антисептичним просоченням та повністю заглиблюють в ґрунт берега на відстані 2-3 м від підпірної стінки. Анкерні тяги (6) приєднують до анкерного оголовка (5), наскрізно вставленого в верхівку анкерного якоря (7). До одного анкерного якоря (7) кріплять три анкерні тяги (6). Зі сторони берега підпірну стінку на глибину до 1,5 м вистилають геотекстилем типу "Геотекстиль Τ-150 г/кв.м" (8) та закріплюють його. Відстань від підпірної стінки до анкерного якоря (7) заповнюють на глибину опорних стійок (1) дренажним фільтром у вигляді піску (9). Опорні стійки (1) та анкерні якорі (7) виготовляють з дерев'яного брусу однакового розміру. Завдяки зазначеним вдосконаленням забезпечено вирішення поставленої задачі щодо підвищення надійності зведення екологічної берегозахисної підпірної стінки набережної, причальної, берегоукріплювальної або подібної гідротехнічної споруди, забезпечення герметичності з'єднання елементів стінки, покращення захисту від просочування ґрунту, зниження загальної ваги при забезпеченні утримання навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди та підвищення надійності на ґрунтах, що характеризуються структурно нестійкими зв'язками. Джерела інформації: 1. Патент на корисну модель "Захисна берегоукріплювальна споруда" UA 94164, МПК Е02В 3/12, публік. 27.10.2014, бюл. № 20. 2. Патент на корисну модель "Спосіб формування захисних берегоукріплювальних споруд" UA 93454, МПК Е02В 3/12, публ. 25.09.2014, бюл. 18. 3. Патент на винахід "Шпунтовая стенка" RU 2275456, МПК Е02В 3/06, публ. 27.04.2006 3 UA 106129 U 4. Патент на корисну модель RU № 94986(13) U1, МПК Е02В 3/06, Е02В 3/12, Е02В 3/14, публ. 10.06.2010. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 Берегозахисна підпірна стінка, що містить опорні стійки, частково заглиблені в ґрунт, та закидку, накладену на опорні стійки, яка відрізняється тим, що опорні стійки виконані прямокутної або напівкруглої форми, довжиною від 2 м до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням і виконані з можливістю заглиблення в ґрунт та розміщення вертикально на відстані від 0,7 м до 1,5 м одна від одної, а закидка виконана горизонтальною у вигляді дощок з довжиною 3 м, шириною 0,15 м, товщиною або ребром 0,05 м, виготовлених з твердих порід дерева, що розміщені впритул одна до одної ребрами перпендикулярно до опорних стійок на їх тильній стороні від дна водойми до верху опорних стійок та з'єднані з ними металевими стрижнями діаметром 8 мм та між собою в шаховому порядку на відстані 0,5 м, причому верхня дошка горизонтальної закидки утворює одним своїм ребром з торцем опорних стійок пласку поверхню, і шапковою дошкою, яка виконана у вигляді дощок закидки та розміщена та закріплена поверх утвореної пласкої поверхні, при цьому утворена берегозахисна підпірна стінка додатково оснащена анкерними оголовками, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, які перпендикулярно і наскрізно проходять через дошки закидки та верхівку опорних стійок, анкерними тягами, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерним якорем, який виконано у вигляді опорної стійки, що розташований на тильному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами, при цьому верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю типу "Геотекстиль Τ-150 г/кв. м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску. 4 UA 106129 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
