Берегозахисна підпірна стінка
Формула / Реферат
Берегозахисна підпірна стінка, що містить стінкоутворюючі елементи пальового типу прямокутної або напівкруглої форми, довжиною від 2 м до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та сполучення в ряд, яка відрізняється тим, що елементи пальового типу виконані з можливістю розміщення вертикально і послідовного з'єднання між собою щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм по ширині стінкоутворюючих елементів, і оснащені у верхній частині з обох сторін перпендикулярно їм розміщеними додатковими притискними дошками, які виконано у вигляді стінкоутворюючих елементів пальового типу, що з'єднані з стінкоутворюючими елементами гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм попарно кількістю 8 штук з розрахунку на 3 м довжини притискної дошки і утворюють однією своєю боковиною з торцями елементів пальового типу плоску поверхню, і шапковим брусом, який виготовлено з твердих порід дерева і закріплено поверх утвореної пласкої поверхні і з'єднано з нею гвинтами по дереву попарно кількістю 6 штук з розрахунку на 3 м довжини шапкового бруса, причому утворена берегозахисна підпірна стінка додатково оснащена анкерними оголовками, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізне проходять через притискні дошки та верхівку стінкоутворюючих елементів на відстані 1 м один від одного, анкерними тягами, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерним якорем, який виконано у вигляді стінкоутворюючого елемента пальового типу, що розташований на протилежному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами, причому верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистілання і закріплення геотекстилю типу "Геотекстиль Т - 150 г/кв. м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску.
Текст

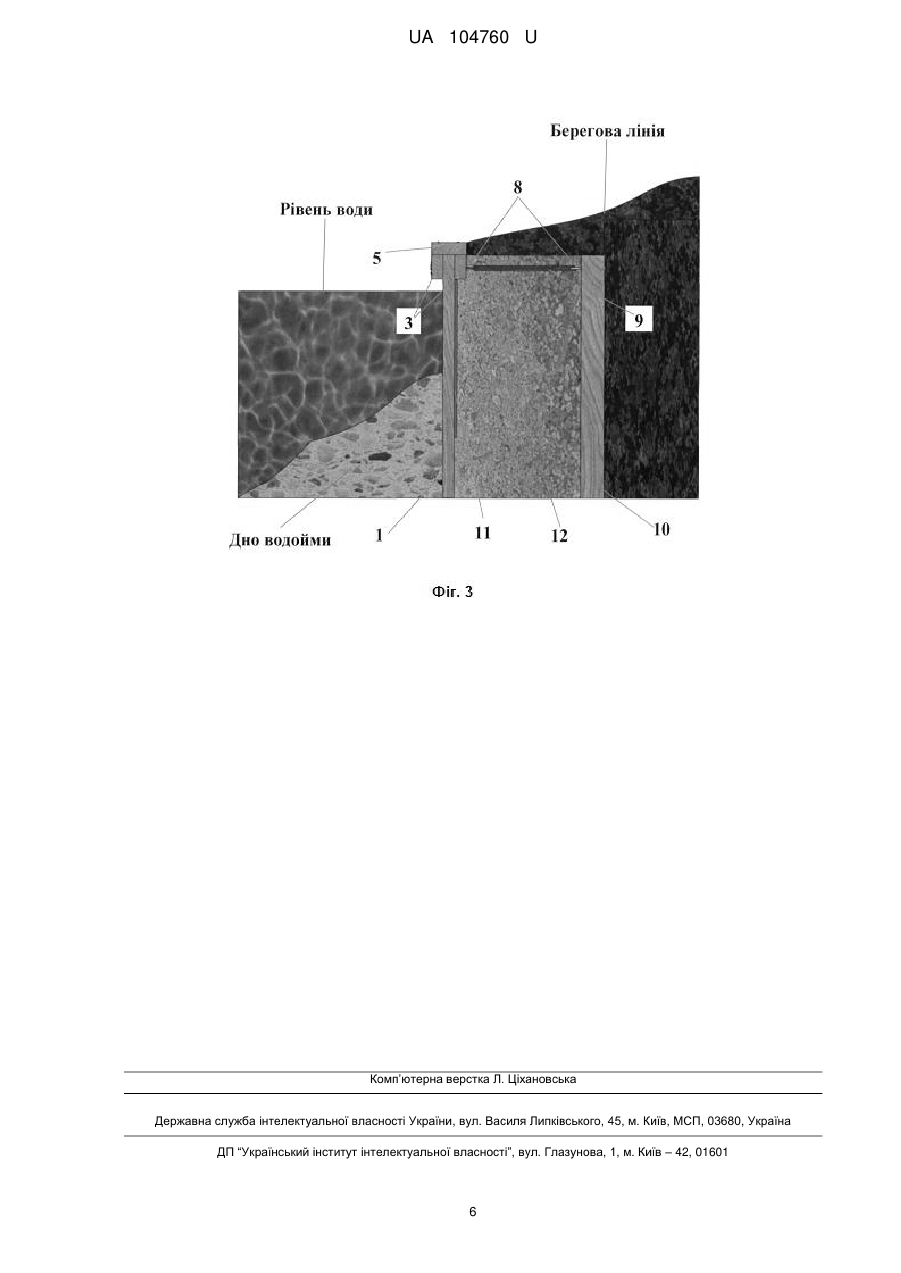

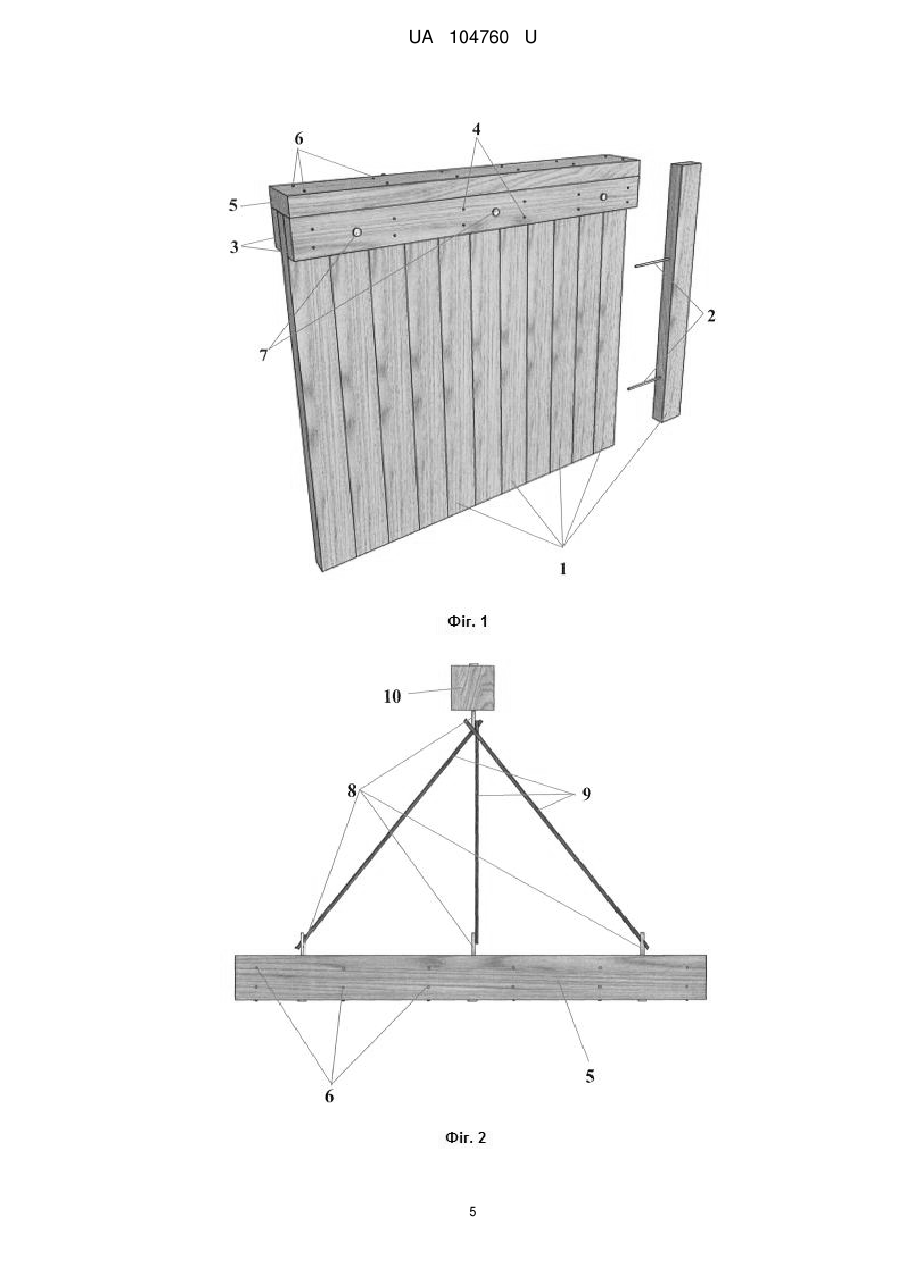

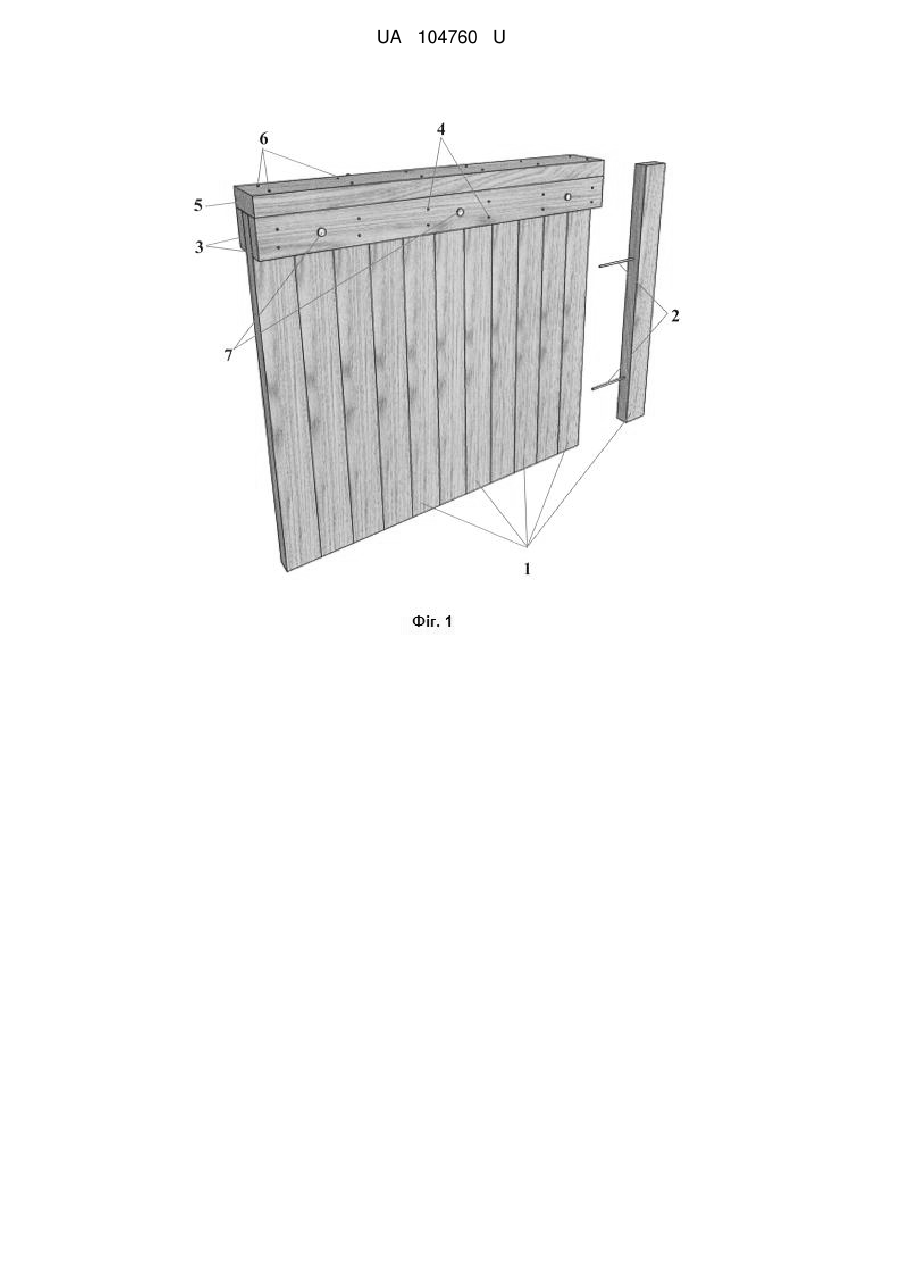

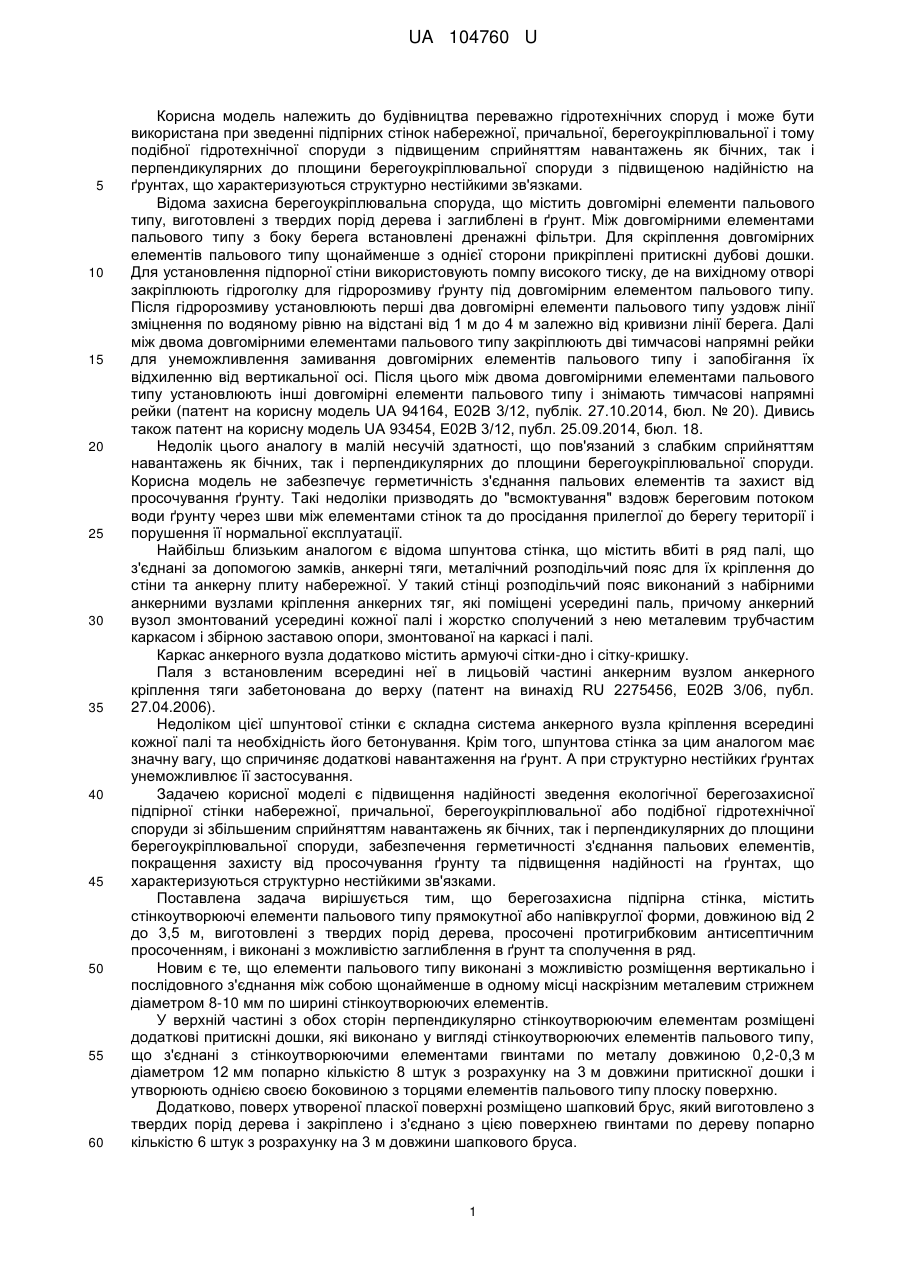

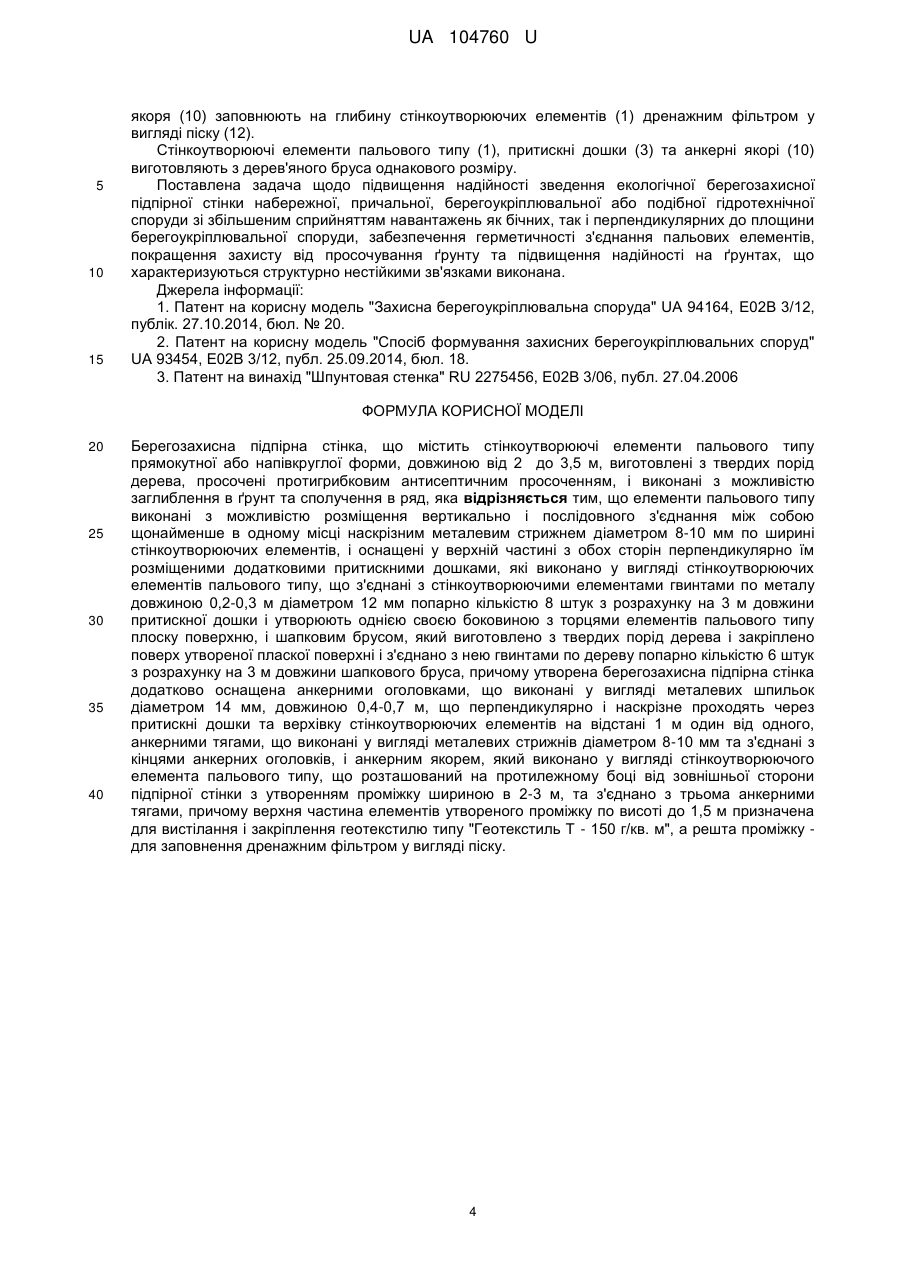

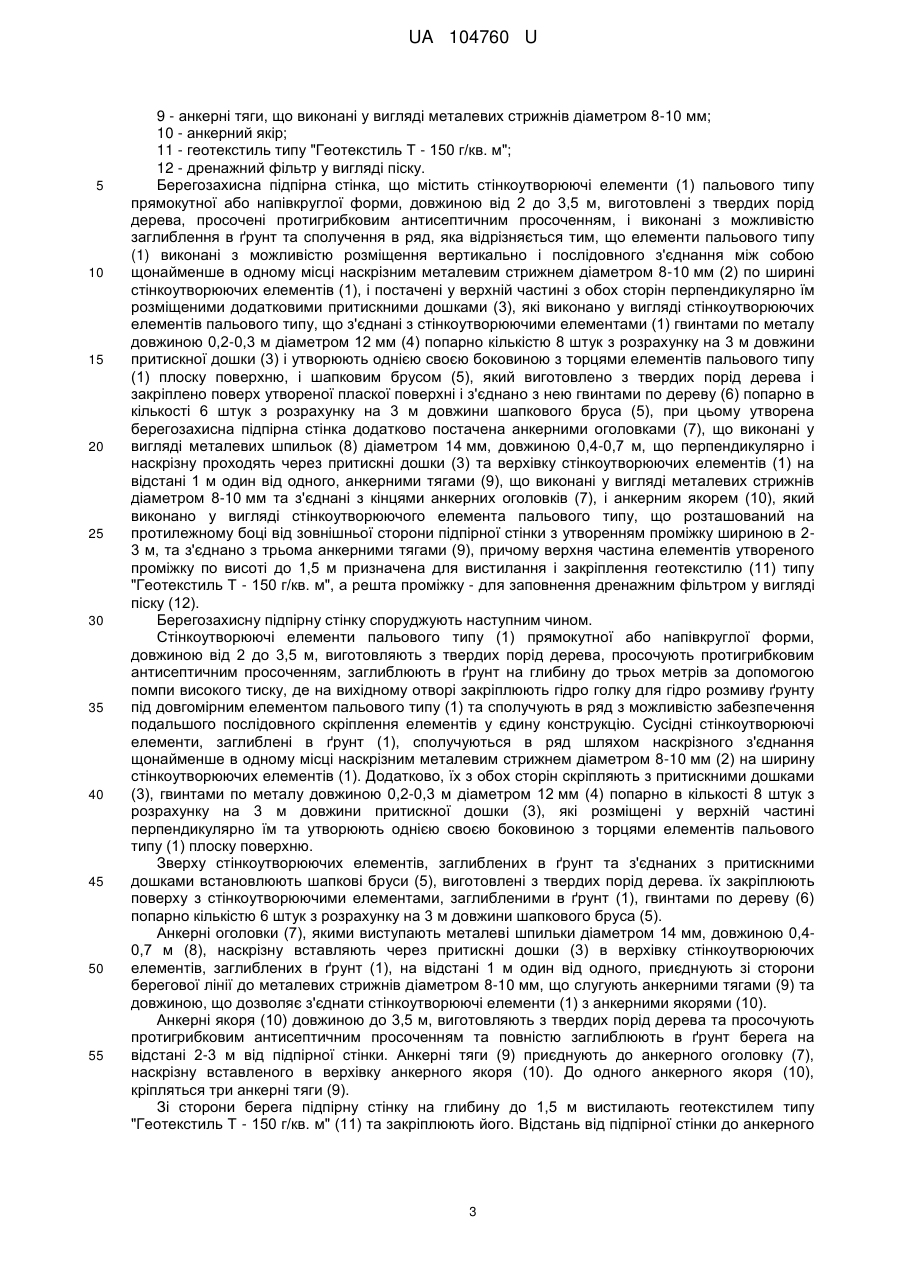

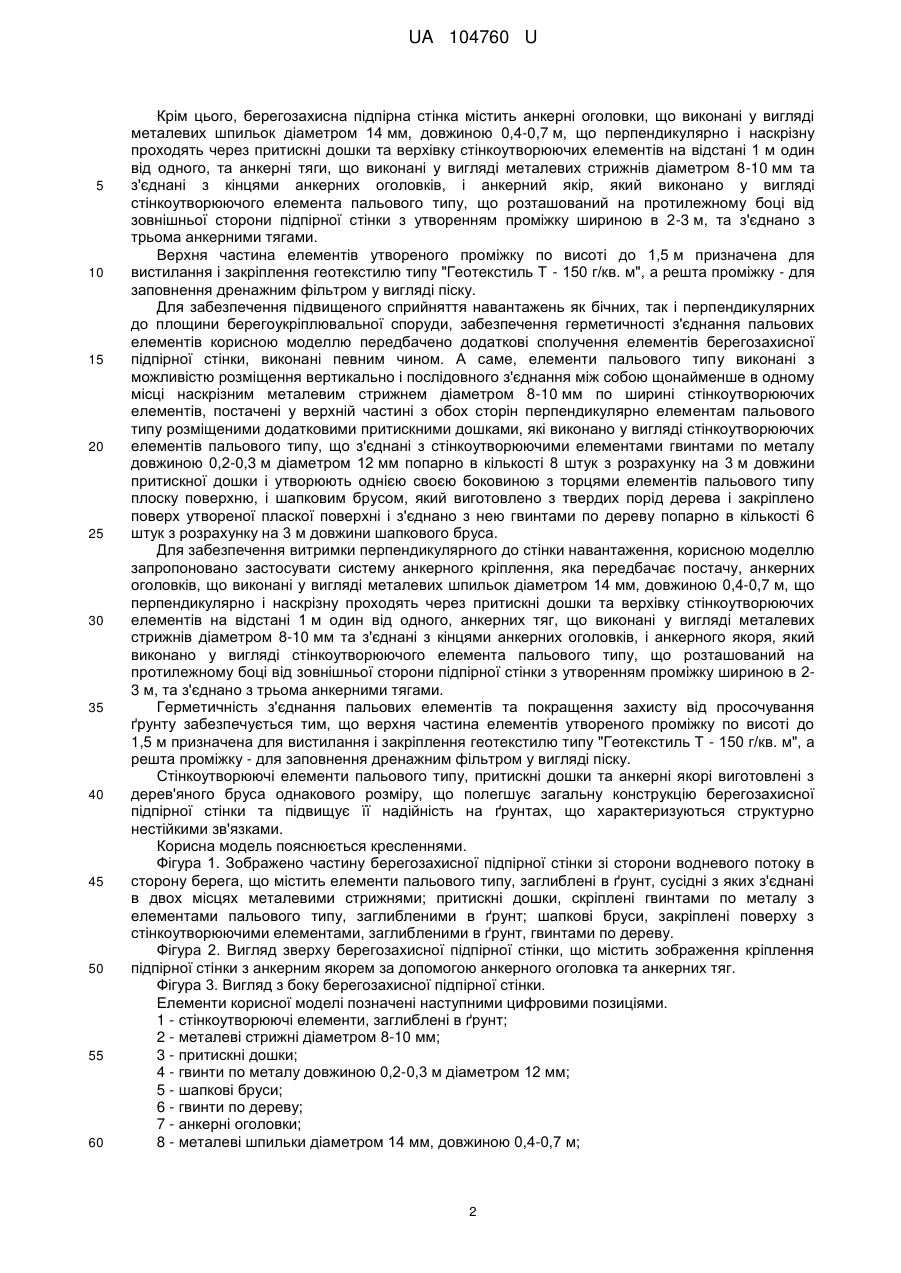

Реферат: UA 104760 U UA 104760 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва переважно гідротехнічних споруд і може бути використана при зведенні підпірних стінок набережної, причальної, берегоукріплювальної і тому подібної гідротехнічної споруди з підвищеним сприйняттям навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди з підвищеною надійністю на ґрунтах, що характеризуються структурно нестійкими зв'язками. Відома захисна берегоукріплювальна споруда, що містить довгомірні елементи пальового типу, виготовлені з твердих порід дерева і заглиблені в ґрунт. Між довгомірними елементами пальового типу з боку берега встановлені дренажні фільтри. Для скріплення довгомірних елементів пальового типу щонайменше з однієї сторони прикріплені притискні дубові дошки. Для установлення підпорної стіни використовують помпу високого тиску, де на вихідному отворі закріплюють гідроголку для гідророзмиву ґрунту під довгомірним елементом пальового типу. Після гідророзмиву установлюють перші два довгомірні елементи пальового типу уздовж лінії зміцнення по водяному рівню на відстані від 1 м до 4 м залежно від кривизни лінії берега. Далі між двома довгомірними елементами пальового типу закріплюють дві тимчасові напрямні рейки для унеможливлення замивання довгомірних елементів пальового типу і запобігання їх відхиленню від вертикальної осі. Після цього між двома довгомірними елементами пальового типу установлюють інші довгомірні елементи пальового типу і знімають тимчасові напрямні рейки (патент на корисну модель UA 94164, Е02В 3/12, публік. 27.10.2014, бюл. № 20). Дивись також патент на корисну модель UA 93454, Е02В 3/12, публ. 25.09.2014, бюл. 18. Недолік цього аналогу в малій несучій здатності, що пов'язаний з слабким сприйняттям навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди. Корисна модель не забезпечує герметичність з'єднання пальових елементів та захист від просочування ґрунту. Такі недоліки призводять до "всмоктування" вздовж береговим потоком води ґрунту через шви між елементами стінок та до просідання прилеглої до берегу території і порушення її нормальної експлуатації. Найбільш близьким аналогом є відома шпунтова стінка, що містить вбиті в ряд палі, що з'єднані за допомогою замків, анкерні тяги, металічний розподільчий пояс для їх кріплення до стіни та анкерну плиту набережної. У такий стінці розподільчий пояс виконаний з набірними анкерними вузлами кріплення анкерних тяг, які поміщені усередині паль, причому анкерний вузол змонтований усередині кожної палі і жорстко сполучений з нею металевим трубчастим каркасом і збірною заставою опори, змонтованої на каркасі і палі. Каркас анкерного вузла додатково містить армуючі сітки-дно і сітку-кришку. Паля з встановленим всередині неї в лицьовій частині анкерним вузлом анкерного кріплення тяги забетонована до верху (патент на винахід RU 2275456, Е02В 3/06, публ. 27.04.2006). Недоліком цієї шпунтової стінки є складна система анкерного вузла кріплення всередині кожної палі та необхідність його бетонування. Крім того, шпунтова стінка за цим аналогом має значну вагу, що спричиняє додаткові навантаження на ґрунт. А при структурно нестійких ґрунтах унеможливлює її застосування. Задачею корисної моделі є підвищення надійності зведення екологічної берегозахисної підпірної стінки набережної, причальної, берегоукріплювальної або подібної гідротехнічної споруди зі збільшеним сприйняттям навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди, забезпечення герметичності з'єднання пальових елементів, покращення захисту від просочування ґрунту та підвищення надійності на ґрунтах, що характеризуються структурно нестійкими зв'язками. Поставлена задача вирішується тим, що берегозахисна підпірна стінка, містить стінкоутворюючі елементи пальового типу прямокутної або напівкруглої форми, довжиною від 2 до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та сполучення в ряд. Новим є те, що елементи пальового типу виконані з можливістю розміщення вертикально і послідовного з'єднання між собою щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм по ширині стінкоутворюючих елементів. У верхній частині з обох сторін перпендикулярно стінкоутворюючим елементам розміщені додаткові притискні дошки, які виконано у вигляді стінкоутворюючих елементів пальового типу, що з'єднані з стінкоутворюючими елементами гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм попарно кількістю 8 штук з розрахунку на 3 м довжини притискної дошки і утворюють однією своєю боковиною з торцями елементів пальового типу плоску поверхню. Додатково, поверх утвореної пласкої поверхні розміщено шапковий брус, який виготовлено з твердих порід дерева і закріплено і з'єднано з цією поверхнею гвинтами по дереву попарно кількістю 6 штук з розрахунку на 3 м довжини шапкового бруса. 1 UA 104760 U 5 10 15 20 25 30 35 40 45 50 55 60 Крім цього, берегозахисна підпірна стінка містить анкерні оголовки, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізну проходять через притискні дошки та верхівку стінкоутворюючих елементів на відстані 1 м один від одного, та анкерні тяги, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерний якір, який виконано у вигляді стінкоутворюючого елемента пальового типу, що розташований на протилежному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами. Верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю типу "Геотекстиль Т - 150 г/кв. м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску. Для забезпечення підвищеного сприйняття навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди, забезпечення герметичності з'єднання пальових елементів корисною моделлю передбачено додаткові сполучення елементів берегозахисної підпірної стінки, виконані певним чином. А саме, елементи пальового типу виконані з можливістю розміщення вертикально і послідовного з'єднання між собою щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм по ширині стінкоутворюючих елементів, постачені у верхній частині з обох сторін перпендикулярно елементам пальового типу розміщеними додатковими притискними дошками, які виконано у вигляді стінкоутворюючих елементів пальового типу, що з'єднані з стінкоутворюючими елементами гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм попарно в кількості 8 штук з розрахунку на 3 м довжини притискної дошки і утворюють однією своєю боковиною з торцями елементів пальового типу плоску поверхню, і шапковим брусом, який виготовлено з твердих порід дерева і закріплено поверх утвореної пласкої поверхні і з'єднано з нею гвинтами по дереву попарно в кількості 6 штук з розрахунку на 3 м довжини шапкового бруса. Для забезпечення витримки перпендикулярного до стінки навантаження, корисною моделлю запропоновано застосувати систему анкерного кріплення, яка передбачає постачу, анкерних оголовків, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізну проходять через притискні дошки та верхівку стінкоутворюючих елементів на відстані 1 м один від одного, анкерних тяг, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерного якоря, який виконано у вигляді стінкоутворюючого елемента пальового типу, що розташований на протилежному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 23 м, та з'єднано з трьома анкерними тягами. Герметичність з'єднання пальових елементів та покращення захисту від просочування ґрунту забезпечується тим, що верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю типу "Геотекстиль Т - 150 г/кв. м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску. Стінкоутворюючі елементи пальового типу, притискні дошки та анкерні якорі виготовлені з дерев'яного бруса однакового розміру, що полегшує загальну конструкцію берегозахисної підпірної стінки та підвищує її надійність на ґрунтах, що характеризуються структурно нестійкими зв'язками. Корисна модель пояснюється кресленнями. Фігура 1. Зображено частину берегозахисної підпірної стінки зі сторони водневого потоку в сторону берега, що містить елементи пальового типу, заглиблені в ґрунт, сусідні з яких з'єднані в двох місцях металевими стрижнями; притискні дошки, скріплені гвинтами по металу з елементами пальового типу, заглибленими в ґрунт; шапкові бруси, закріплені поверху з стінкоутворюючими елементами, заглибленими в ґрунт, гвинтами по дереву. Фігура 2. Вигляд зверху берегозахисної підпірної стінки, що містить зображення кріплення підпірної стінки з анкерним якорем за допомогою анкерного оголовка та анкерних тяг. Фігура 3. Вигляд з боку берегозахисної підпірної стінки. Елементи корисної моделі позначені наступними цифровими позиціями. 1 - стінкоутворюючі елементи, заглиблені в ґрунт; 2 - металеві стрижні діаметром 8-10 мм; 3 - притискні дошки; 4 - гвинти по металу довжиною 0,2-0,3 м діаметром 12 мм; 5 - шапкові бруси; 6 - гвинти по дереву; 7 - анкерні оголовки; 8 - металеві шпильки діаметром 14 мм, довжиною 0,4-0,7 м; 2 UA 104760 U 5 10 15 20 25 30 35 40 45 50 55 9 - анкерні тяги, що виконані у вигляді металевих стрижнів діаметром 8-10 мм; 10 - анкерний якір; 11 - геотекстиль типу "Геотекстиль Т - 150 г/кв. м"; 12 - дренажний фільтр у вигляді піску. Берегозахисна підпірна стінка, що містить стінкоутворюючі елементи (1) пальового типу прямокутної або напівкруглої форми, довжиною від 2 до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та сполучення в ряд, яка відрізняється тим, що елементи пальового типу (1) виконані з можливістю розміщення вертикально і послідовного з'єднання між собою щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм (2) по ширині стінкоутворюючих елементів (1), і постачені у верхній частині з обох сторін перпендикулярно їм розміщеними додатковими притискними дошками (3), які виконано у вигляді стінкоутворюючих елементів пальового типу, що з'єднані з стінкоутворюючими елементами (1) гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм (4) попарно кількістю 8 штук з розрахунку на 3 м довжини притискної дошки (3) і утворюють однією своєю боковиною з торцями елементів пальового типу (1) плоску поверхню, і шапковим брусом (5), який виготовлено з твердих порід дерева і закріплено поверх утвореної пласкої поверхні і з'єднано з нею гвинтами по дереву (6) попарно в кількості 6 штук з розрахунку на 3 м довжини шапкового бруса (5), при цьому утворена берегозахисна підпірна стінка додатково постачена анкерними оголовками (7), що виконані у вигляді металевих шпильок (8) діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізну проходять через притискні дошки (3) та верхівку стінкоутворюючих елементів (1) на відстані 1 м один від одного, анкерними тягами (9), що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків (7), і анкерним якорем (10), який виконано у вигляді стінкоутворюючого елемента пальового типу, що розташований на протилежному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 23 м, та з'єднано з трьома анкерними тягами (9), причому верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистилання і закріплення геотекстилю (11) типу "Геотекстиль Т - 150 г/кв. м", а решта проміжку - для заповнення дренажним фільтром у вигляді піску (12). Берегозахисну підпірну стінку споруджують наступним чином. Стінкоутворюючі елементи пальового типу (1) прямокутної або напівкруглої форми, довжиною від 2 до 3,5 м, виготовляють з твердих порід дерева, просочують протигрибковим антисептичним просоченням, заглиблюють в ґрунт на глибину до трьох метрів за допомогою помпи високого тиску, де на вихідному отворі закріплюють гідро голку для гідро розмиву ґрунту під довгомірним елементом пальового типу (1) та сполучують в ряд з можливістю забезпечення подальшого послідовного скріплення елементів у єдину конструкцію. Сусідні стінкоутворюючі елементи, заглиблені в ґрунт (1), сполучуються в ряд шляхом наскрізного з'єднання щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм (2) на ширину стінкоутворюючих елементів (1). Додатково, їх з обох сторін скріпляють з притискними дошками (3), гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм (4) попарно в кількості 8 штук з розрахунку на 3 м довжини притискної дошки (3), які розміщені у верхній частині перпендикулярно їм та утворюють однією своєю боковиною з торцями елементів пальового типу (1) плоску поверхню. Зверху стінкоутворюючих елементів, заглиблених в ґрунт та з'єднаних з притискними дошками встановлюють шапкові бруси (5), виготовлені з твердих порід дерева. їх закріплюють поверху з стінкоутворюючими елементами, заглибленими в ґрунт (1), гвинтами по дереву (6) попарно кількістю 6 штук з розрахунку на 3 м довжини шапкового бруса (5). Анкерні оголовки (7), якими виступають металеві шпильки діаметром 14 мм, довжиною 0,40,7 м (8), наскрізну вставляють через притискні дошки (3) в верхівку стінкоутворюючих елементів, заглиблених в ґрунт (1), на відстані 1 м один від одного, приєднують зі сторони берегової лінії до металевих стрижнів діаметром 8-10 мм, що слугують анкерними тягами (9) та довжиною, що дозволяє з'єднати стінкоутворюючі елементи (1) з анкерними якорями (10). Анкерні якоря (10) довжиною до 3,5 м, виготовляють з твердих порід дерева та просочують протигрибковим антисептичним просоченням та повністю заглиблюють в ґрунт берега на відстані 2-3 м від підпірної стінки. Анкерні тяги (9) приєднують до анкерного оголовку (7), наскрізну вставленого в верхівку анкерного якоря (10). До одного анкерного якоря (10), кріпляться три анкерні тяги (9). Зі сторони берега підпірну стінку на глибину до 1,5 м вистилають геотекстилем типу "Геотекстиль Т - 150 г/кв. м" (11) та закріплюють його. Відстань від підпірної стінки до анкерного 3 UA 104760 U 5 10 15 якоря (10) заповнюють на глибину стінкоутворюючих елементів (1) дренажним фільтром у вигляді піску (12). Стінкоутворюючі елементи пальового типу (1), притискні дошки (3) та анкерні якорі (10) виготовляють з дерев'яного бруса однакового розміру. Поставлена задача щодо підвищення надійності зведення екологічної берегозахисної підпірної стінки набережної, причальної, берегоукріплювальної або подібної гідротехнічної споруди зі збільшеним сприйняттям навантажень як бічних, так і перпендикулярних до площини берегоукріплювальної споруди, забезпечення герметичності з'єднання пальових елементів, покращення захисту від просочування ґрунту та підвищення надійності на ґрунтах, що характеризуються структурно нестійкими зв'язками виконана. Джерела інформації: 1. Патент на корисну модель "Захисна берегоукріплювальна споруда" UA 94164, Е02В 3/12, публік. 27.10.2014, бюл. № 20. 2. Патент на корисну модель "Спосіб формування захисних берегоукріплювальних споруд" UA 93454, Е02В 3/12, публ. 25.09.2014, бюл. 18. 3. Патент на винахід "Шпунтовая стенка" RU 2275456, Е02В 3/06, публ. 27.04.2006 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 Берегозахисна підпірна стінка, що містить стінкоутворюючі елементи пальового типу прямокутної або напівкруглої форми, довжиною від 2 до 3,5 м, виготовлені з твердих порід дерева, просочені протигрибковим антисептичним просоченням, і виконані з можливістю заглиблення в ґрунт та сполучення в ряд, яка відрізняється тим, що елементи пальового типу виконані з можливістю розміщення вертикально і послідовного з'єднання між собою щонайменше в одному місці наскрізним металевим стрижнем діаметром 8-10 мм по ширині стінкоутворюючих елементів, і оснащені у верхній частині з обох сторін перпендикулярно їм розміщеними додатковими притискними дошками, які виконано у вигляді стінкоутворюючих елементів пальового типу, що з'єднані з стінкоутворюючими елементами гвинтами по металу довжиною 0,2-0,3 м діаметром 12 мм попарно кількістю 8 штук з розрахунку на 3 м довжини притискної дошки і утворюють однією своєю боковиною з торцями елементів пальового типу плоску поверхню, і шапковим брусом, який виготовлено з твердих порід дерева і закріплено поверх утвореної пласкої поверхні і з'єднано з нею гвинтами по дереву попарно кількістю 6 штук з розрахунку на 3 м довжини шапкового бруса, причому утворена берегозахисна підпірна стінка додатково оснащена анкерними оголовками, що виконані у вигляді металевих шпильок діаметром 14 мм, довжиною 0,4-0,7 м, що перпендикулярно і наскрізне проходять через притискні дошки та верхівку стінкоутворюючих елементів на відстані 1 м один від одного, анкерними тягами, що виконані у вигляді металевих стрижнів діаметром 8-10 мм та з'єднані з кінцями анкерних оголовків, і анкерним якорем, який виконано у вигляді стінкоутворюючого елемента пальового типу, що розташований на протилежному боці від зовнішньої сторони підпірної стінки з утворенням проміжку шириною в 2-3 м, та з'єднано з трьома анкерними тягами, причому верхня частина елементів утвореного проміжку по висоті до 1,5 м призначена для вистілання і закріплення геотекстилю типу "Геотекстиль Т - 150 г/кв. м", а решта проміжку для заповнення дренажним фільтром у вигляді піску. 4 UA 104760 U 5 UA 104760 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
ДивитисяДодаткова інформація
МПК / Мітки
Мітки: підпірна, берегозахисна, стінка
