Формувач одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів

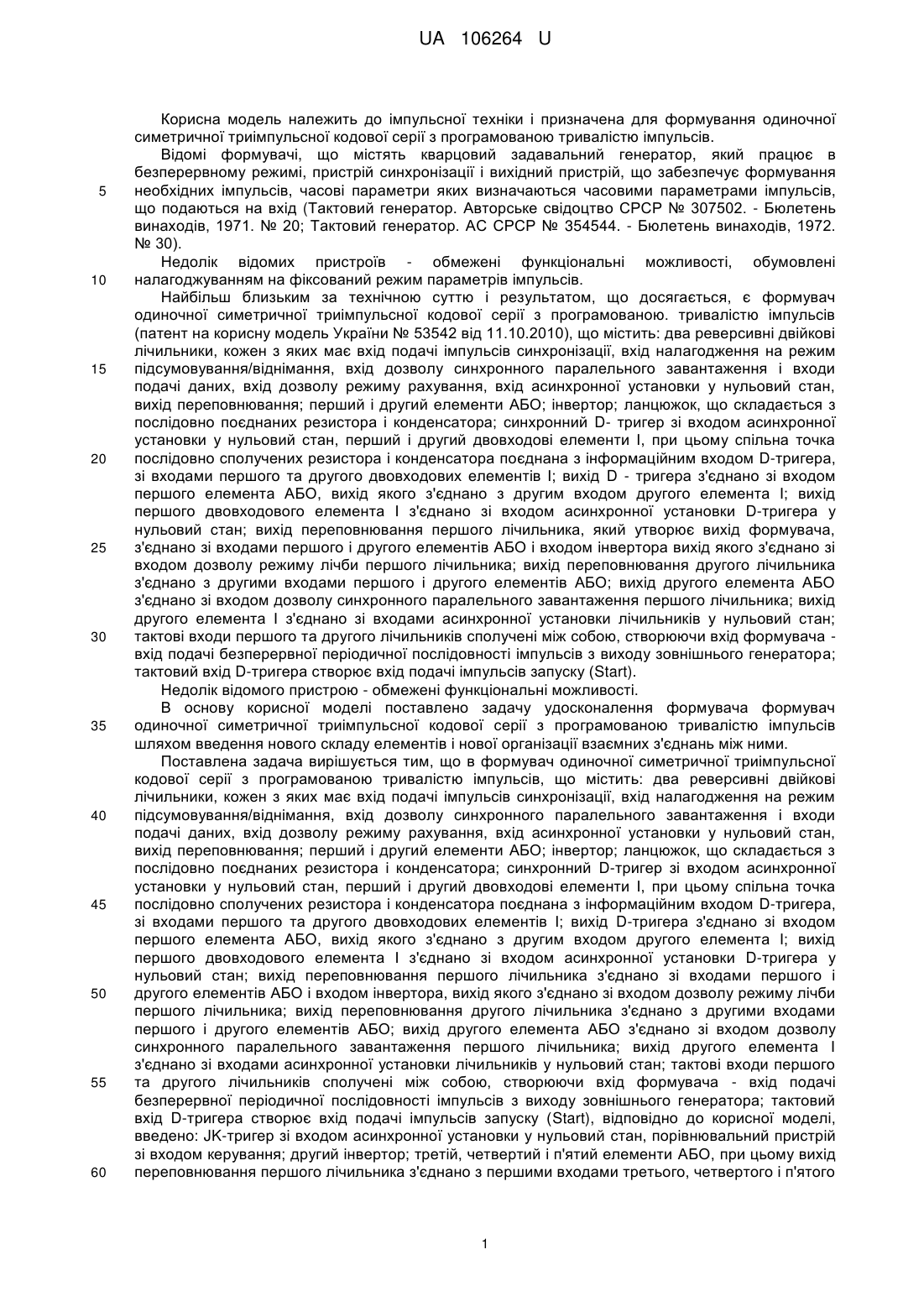

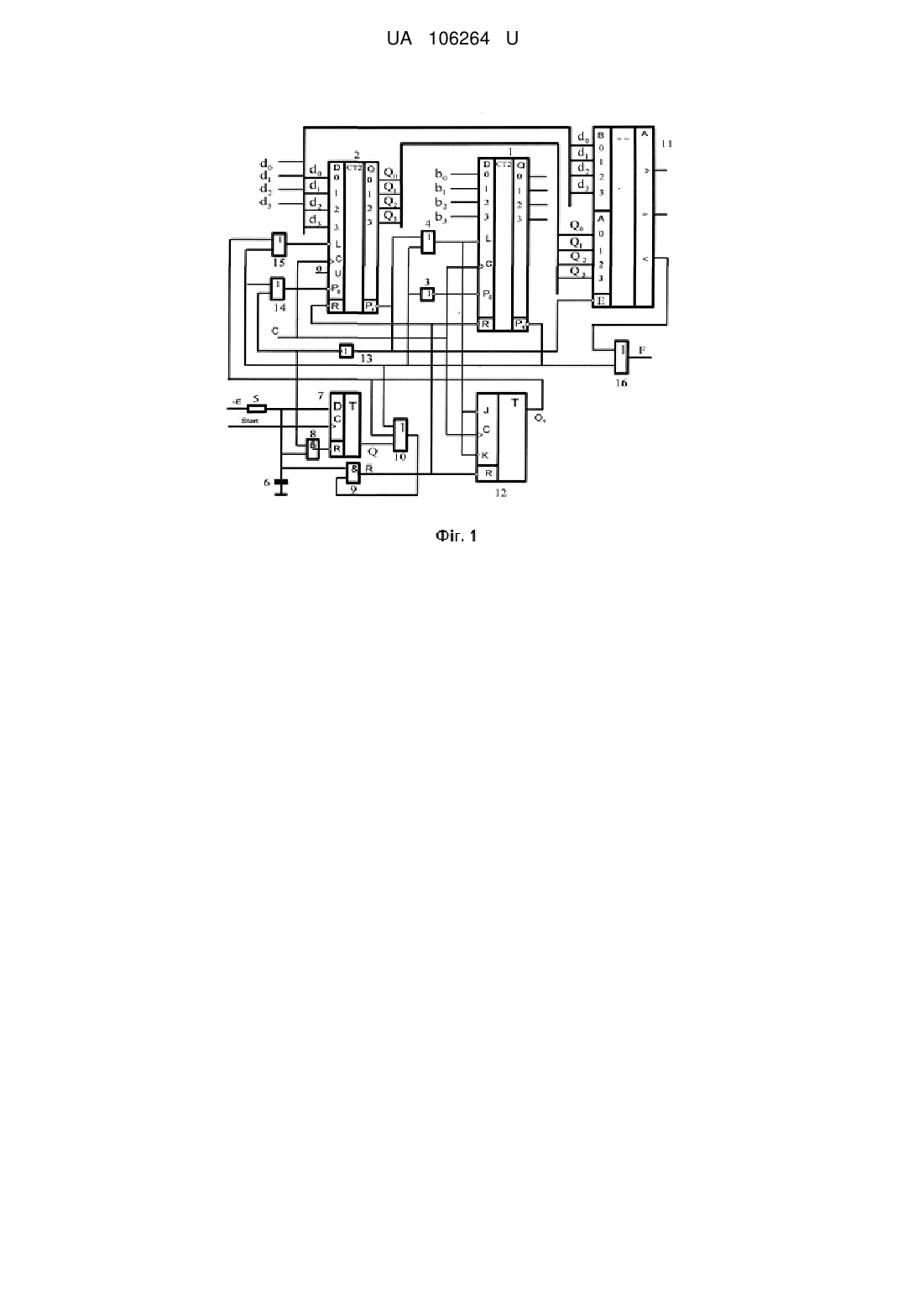

Реферат: Формувач одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І. Введено: JK-тригер зі входом асинхронної установки у нульовий стан, порівнювальний пристрій зі входом керування; другий інвертор; третій, четвертий і п'ятий елементи АБО. UA 106264 U (54) ФОРМУВАЧ ОДИНОЧНОЇ СИМЕТРИЧНОЇ ТРИІМПУЛЬСНОЇ КОДОВОЇ СЕРІЇ З ПРОГРАМОВАНОЮ ТРИВАЛІСТЮ ІМПУЛЬСІВ UA 106264 U UA 106264 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до імпульсної техніки і призначена для формування одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів. Відомі формувачі, що містять кварцовий задавальний генератор, який працює в безперервному режимі, пристрій синхронізації і вихідний пристрій, що забезпечує формування необхідних імпульсів, часові параметри яких визначаються часовими параметрами імпульсів, що подаються на вхід (Тактовий генератор. Авторське свідоцтво СРСР № 307502. - Бюлетень винаходів, 1971. № 20; Тактовий генератор. АС СРСР № 354544. - Бюлетень винаходів, 1972. № 30). Недолік відомих пристроїв - обмежені функціональні можливості, обумовлені налагоджуванням на фіксований режим параметрів імпульсів. Найбільш близьким за технічною суттю і результатом, що досягається, є формувач одиночної симетричної триімпульсної кодової серії з програмованою. тривалістю імпульсів (патент на корисну модель України № 53542 від 11.10.2010), що містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D- тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; вихід D - тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід переповнювання першого лічильника, який утворює вихід формувача, з'єднано зі входами першого і другого елементів АБО і входом інвертора вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другими входами першого і другого елементів АБО; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start). Недолік відомого пристрою - обмежені функціональні можливості. В основу корисної моделі поставлено задачу удосконалення формувача формувач одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів шляхом введення нового складу елементів і нової організації взаємних з'єднань між ними. Поставлена задача вирішується тим, що в формувач одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів, що містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; вихід D-тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід переповнювання першого лічильника з'єднано зі входами першого і другого елементів АБО і входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другими входами першого і другого елементів АБО; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start), відповідно до корисної моделі, введено: JK-тригер зі входом асинхронної установки у нульовий стан, порівнювальний пристрій зі входом керування; другий інвертор; третій, четвертий і п'ятий елементи АБО, при цьому вихід переповнювання першого лічильника з'єднано з першими входами третього, четвертого і п'ятого 1 UA 106264 U 5 10 15 20 25 30 35 40 45 50 55 60 елементів АБО; вихід переповнювання другого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано зі входом першого елемента І і входом третього елемента АБО, вихід якого у свою чергу з'єднано зі входом дозволу режиму лічби другого лічильника; вихід другого елемента АБО з'єднано з інверсними входами J і K JK-тригера, вихід якого з'єднано з другим входом четвертого елемента АБО, вихід якого у свою чергу з'єднано зі входом дозволу режиму завантаження другого лічильника; входи паралельного завантаження другого лічильника з'єднано з групою входів В порівнювального пристрою, що утворюють вхід; програмування формувача на задану тривалість центрального імпульсу у серії; виходи другого лічильника з'єднано з групою входів А порівнювального пристрою; вихід "А менш за В" порівнювального пристрою з'єднано з другим входом п'ятого елемента АБО, вихід якого утворює вихід формувача; вхід асинхронної установки у нульовий стан JK-тригера з'єднано з виходом другого елемента І; тактовий вхід JK-тригера лічильника з'єднано зі входом формувача; входи паралельного завантаження першого лічильника утворюють входу програмування формувача на задану тривалість першого і третього імпульсів у серії. Заявлений формувач має новий склад елементів і нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості. Технічний результат, як наслідок цих властивостей, розширення області використання і функціональних можливостей формувача. На фіг. 1 приведена схема формувача. Формувач містить: перший (1), другий (2) реверсивні двійкові лічильники, налагодженої на режим віднімання (U=0), що мають вхід подачі тактових імпульсів С, вхід дозволу синхронного паралельного завантаження L і входи подачі даних D0-D3, вхід Р0 дозволу/заборони режиму лічби, вхід асинхронної установки у нульовий стан R, вихід переповнювання Р4; порівнювальний пристрій (11) зі входом керування; JK-тригер (12) зі входом асинхронної установки у нульовий стан; перший (10), другий (4), третій (14), четвертий (15) і п'ятий (16) елементи АБО; перший (3) і другий (13) інвертори; синхронний D-тригер (7) зі входом асинхронної установки у нульовий стан; ланцюжок з послідовно сполучених резистора (5) і конденсатора (6), підключеного до джерела живлення +Е; перший (8) і другий (9) елементи І. Загальна точка послідовно сполучених резистора 5 і конденсатора 6 з'єднана з інформаційним входом D-тригера 7, з одним входом елементів 8, 9. Вихід елемента 8 з'єднано зі входом асинхронної установки D-тригера 7 у нульовий стан. Другий вхід елемента 9 з'єднано з виходом елемента 10. Вихід елемента 9 з'єднано зі входами R асинхронної установки у нульовий стан лічильників 1, 2 і JK-тригера 12. Вихід переповнювання лічильника 1 з'єднано зі входами елементів 3, 4, 10, 14, 15 і 16. Вихід переповнювання лічильника 2 з'єднано зі входами елементів 4, 13 і входом керування порівнювального пристрою 11. Вихід інвертора 3 з'єднано зі входом дозволу режиму лічби лічильника 1. Вихід елемента 4 з'єднано зі входом дозволу режиму завантаження лічильника 1 і входами J і K тригера 12. Вихід інвертора 13 з'єднано з другим входом елемента 8 і з другим входом елемента 14, вихід якого з'єднано зі входом дозволу режиму лічби лічильника 2. Вихід тригера 12 з'єднано зі входом елемента 10 і другим входом елемента 14, вихід якого з'єднано зі входом дозволу режиму завантаження лічильника 2. Входи паралельного завантаження D0D1D2D3 лічильника 2 з'єднано з групою входів B0B1B2B3 порівнювального пристрою, що утворюють входи d0d1d2d3 програмування формувача на задану тривалість центрального імпульсу у серії. Виходи Q0Q1Q2Q3 лічильника 2 з'єднано з групою входів А0А1,А2А3. порівнювального пристрою. Вихід "А менш за В" порівнювального пристрою з'єднано з другим входом елемента АБО 16, вихід якого утворює вихід формувача F. Входи паралельного завантаження D0D1D2D3 лічильника 1 утворюють входи b0b1b2b3, програмування формувача на задану тривалість першого і третього імпульсів у серії. Тактові входи лічильників і J К-тригера сполучені між собою, створюючи вхід С формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора. Тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start). Працює формувач в наступній послідовності. Наявність ланцюжка, що складається із поєднаних послідовно резистора 5 і конденсатора 6, підключеного до шини живлячої напруги +Е, при включенні джерела живлення протягом деякого проміжку часу формує рівень логічного нуля на вході R асинхронної установки у нульовий стан тригера 7 і входах елементів 8 та 9, забезпечуючи формування рівня логічного нуля на входах R асинхронної установки у нульовий стан відповідно тригерів і лічильників. Після закінчення перехідного процесу, пов'язаного з включенням джерела живлення тригери і лічильники переходять у нульовий стан, формуючи рівень логічного нуля на виходах тригерів, на виходах переповнення лічильників, на виході елемента 10, з'єднаного зі входом елемента І 2 UA 106264 U 5 10 15 20 25 30 35 40 45 50 9, що забезпечує підтвердження (блокування) рівня 0 на його виході і по закінченню перехідного процесу, пов'язаного із зарядом конденсатора 6, що забезпечує рівень 0 на входах асинхронної установки у нульовий стан лічильників і JK-тригера. Оскільки режим асинхронної установки у нульовий стан має пріоритет по відношенню до всіх останніх режимів, то до тих пір, поки на вході елемента 9 (а отже і на його виході) зберігатиметься рівень логічного нуля, при вступі тактових імпульсів нульовий стан лічильників залишатиметься незмінним. Під час вступу імпульсу готовності (Start) на тактовий вхід С тригера 7 по його фронту тригер переходить в одиничний стан, формуючи рівень логічної одиниці на його виході і рівень логічної одиниці на виході елемента 10, а отже на вході і виході елемента І 9, що забезпечує рівень логічної одиниці на входах R лічильників, знімаючи блокування нульового стану. Нульове значення сигналу з виходів переповнення лічильників і JK-тригера формує нульове значення на виходах елементів 4, 15, що забезпечує режим завантаження лічильників і режим лічби JK-тригера. І тоді під час вступу першого (після закінчення перехідного процесу, пов'язаного із зняттям блокування) тактового імпульсу С відбувається перехід D-тригера у нульовий стан, лічильника 1 у стан b0b1b2b3, лічильника 2 у стан d0d1d2d3, JK-тригера в одиничний стан, формуючи одиничне значення на виходах переповнення лічильників і JKтригера. У результаті цих змін на виходах елементів 4, 14, 15, 16 формується рівень логічної одиниці, а на виході елемента 4 - рівень логічного нуля, що веде до переходу лічильника 2 і JKтригера у режим збереження, а лічильника 1 - у режим лічби. Під час вступу подальших тактових імпульсів зміст лічильника 1 буде зменшуватися, стан лічильника 2 (рівний d3d2d1d0,,) і JK-тригера залишиться незмінним. При переході лічильника 1 у нульовий стан на виході переповнення лічильника 1, на виході формувача і на вході Р0 лічильника 2 формується нульове значення, що забезпечує йому режим лічби. На цьому закінчується формування першого імпульсу у першій серії, тривалість якого дорівнює ВТ, і формується пауза між першим і наступним імпульсом. Під час вступу наступного тактового імпульсу лічильник 2 переходить у стан d3d2d1d0 1, що веде до формування одиничного значення на виході порівнювального пристрою і на виході формувача, стан лічильника 1 і JK-тригера залишиться незмінним. Під час вступу подальших тактових імпульсів зміст лічильника 2 зменшується, а стан лічильника 1 і JK-тригера залишиться незмінним до тих пір, поки зміст лічильника 2 не стане рівним 0, що забезпечує рівень 0 на виході елемента 4 і на виході формувача, тобто паузи між другим і третім імпульсами, у результаті чого лічильник 1 переходить у режим завантаження, JK-тригер у режим лічби, лічильник 2 у режим збереження. Під час вступу наступного тактового імпульсу відбувається перехід лічильника 1 у стан b0b1b2b3, формуючи одиничне значення на виході переповнення і на виході формувача, JK-тригер переходить у нульовий стан, нульовий стан лічильника 2 залишиться незмінним. Під час вступу подальших тактових імпульсів зміст лічильника 1 буде зменшуватися, нульовий стан лічильника 2 і JK-тригера залишиться незмінним. При переході лічильника 1 у нульовий стан на виході переповнення лічильника 1 і на виході формувача формується рівень логічного нуля. Формувач повертається у вихідний стан. Таким чином, після закінчення перехідного процесу, пов'язаного з включенням джерела живлення, після подачі імпульсу запуску (Start) при вступі на вхід С формувача періодичної послідовності тактових імпульсів з періодом Т на виході формувача генерується одиночна кодових серія, яка містить три імпульси, тривалість першого і третього з яких дорівнює ВТ, другого - (D-1)Т. На фіг. 2 приведений графік переходів формувача, що складається з чотирьох кілець (перше кільце - графік переходів порівнювального пристрою, друге кільце - графік переходів JK - тригера, трете кільце - графік переходів лічильника 2, нижнє кільце - графік переходів лічильника 1) із загальною вершиною, відповідною нульовому стану лічильників і JK - тригера, а на фіг. 3 - часові діаграми, що ілюструють роботу для варіанта програмування В = 4, D=3. На відміну від відомого пристрою формування одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів розширює функціональні можливості і область використання формувача. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Формувач одиночної симетричної триімпульсної кодової серії з програмованою тривалістю імпульсів, що містить: два реверсивні двійкові лічильники, кожен з яких має вхід подачі імпульсів синхронізації, вхід налагодження на режим підсумовування/віднімання, вхід дозволу синхронного паралельного завантаження і входи подачі даних, вхід дозволу режиму рахування, 3 UA 106264 U 5 10 15 20 25 30 вхід асинхронної установки у нульовий стан, вихід переповнювання; перший і другий елементи АБО; інвертор; ланцюжок, що складається з послідовно поєднаних резистора і конденсатора; синхронний D-тригер зі входом асинхронної установки у нульовий стан, перший і другий двовходові елементи І, при цьому спільна точка послідовно сполучених резистора і конденсатора поєднана з інформаційним входом D-тригера, зі входами першого та другого двовходових елементів І; вихід D-тригера з'єднано зі входом першого елемента АБО, вихід якого з'єднано з другим входом другого елемента І; вихід першого двовходового елемента І з'єднано зі входом асинхронної установки D-тригера у нульовий стан; вихід переповнювання першого лічильника з'єднано зі входами першого і другого елементів АБО і входом інвертора, вихід якого з'єднано зі входом дозволу режиму лічби першого лічильника; вихід переповнювання другого лічильника з'єднано з другими входами першого і другого елементів АБО; вихід другого елемента АБО з'єднано зі входом дозволу синхронного паралельного завантаження першого лічильника; вихід другого елемента І з'єднано зі входами асинхронної установки лічильників у нульовий стан; тактові входи першого та другого лічильників сполучені між собою, створюючи вхід формувача - вхід подачі безперервної періодичної послідовності імпульсів з виходу зовнішнього генератора; тактовий вхід D-тригера створює вхід подачі імпульсів запуску (Start), який відрізняється тим, що введено: JK-тригер зі входом асинхронної установки у нульовий стан, порівнювальний пристрій зі входом керування; другий інвертор; третій, четвертий і п'ятий елементи АБО, при цьому вихід переповнювання першого лічильника з'єднано з першими входами третього, четвертого і п'ятого елементів АБО; вихід переповнювання другого лічильника з'єднано зі входом другого інвертора, вихід якого з'єднано зі входом першого елемента І і входом третього елемента АБО, вихід якого у свою чергу з'єднано зі входом дозволу режиму лічби другого лічильника; вихід другого елемента АБО з'єднано з інверсними входами J і K J K-тригера, вихід якого з'єднано з другим входом четвертого елемента АБО, вихід якого у свою чергу з'єднано зі входом дозволу режиму завантаження другого лічильника; входи паралельного завантаження другого лічильника з'єднано з групою входів В порівнювального пристрою, що утворюють входи програмування формувача на задану тривалість центрального імпульсу у серії; виходи другого лічильника з'єднано з групою входів А порівнювального пристрою; вихід "А менш за В" порівнювального пристрою з'єднано з другим входом п'ятого елемента АБО, вихід якого утворює вихід формувача; вхід асинхронної установки у нульовий стан JK-тригера з'єднано з виходом другого елемента І; тактовий вхід JK-тригера лічильника з'єднано зі входом формувача; входи паралельного завантаження першого лічильника утворюють входу програмування формувача на задану тривалість першого і третього імпульсів у серії. 4 UA 106264 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
