Спосіб регулювання розмірів сортового прокату

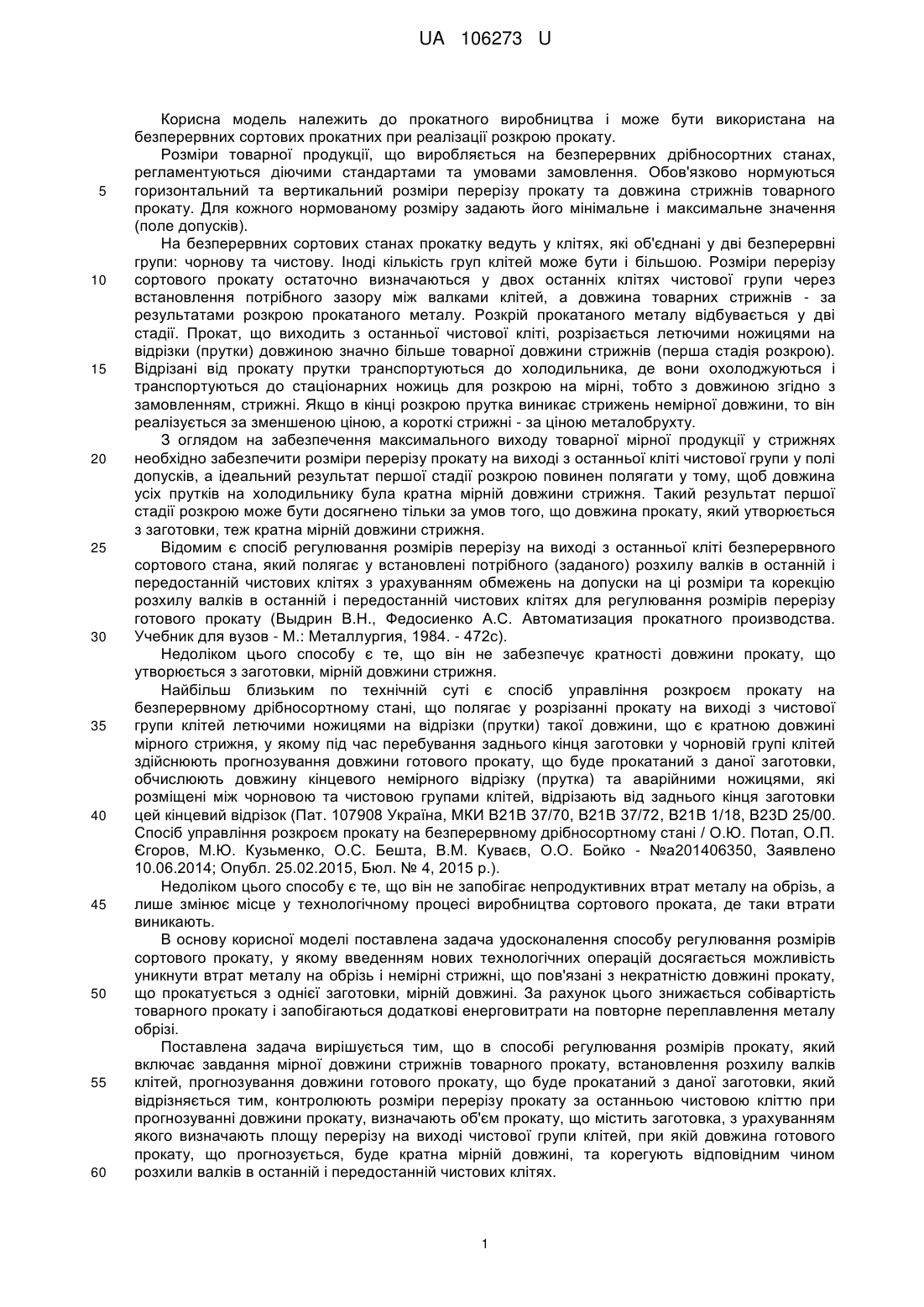

Реферат: Спосіб регулювання розмірів сортового прокату, який включає завдання мірної довжини стрижнів товарного прокату, встановлення розхилу валків клітей, прогнозування довжини готового прокату, що буде прокатаний з даної заготовки, причому контролюють розміри перерізу прокату за останньою чистовою кліттю при прогнозуванні довжини прокату, визначають об'єм прокату, що містить заготовка, з урахуванням якого визначають площу перерізу на виході чистової групи клітей, при якій довжина готового прокату, що прогнозується, буде кратна мірній довжині, та корегують відповідним чином росхили валків в останній і передостанній чистових клітях. UA 106273 U (12) UA 106273 U UA 106273 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до прокатного виробництва і може бути використана на безперервних сортових прокатних при реалізації розкрою прокату. Розміри товарної продукції, що виробляється на безперервних дрібносортних станах, регламентуються діючими стандартами та умовами замовлення. Обов'язково нормуються горизонтальний та вертикальний розміри перерізу прокату та довжина стрижнів товарного прокату. Для кожного нормованому розміру задають його мінімальне і максимальне значення (поле допусків). На безперервних сортових станах прокатку ведуть у клітях, які об'єднані у дві безперервні групи: чорнову та чистову. Іноді кількість груп клітей може бути і більшою. Розміри перерізу сортового прокату остаточно визначаються у двох останніх клітях чистової групи через встановлення потрібного зазору між валками клітей, а довжина товарних стрижнів - за результатами розкрою прокатаного металу. Розкрій прокатаного металу відбувається у дві стадії. Прокат, що виходить з останньої чистової кліті, розрізається летючими ножицями на відрізки (прутки) довжиною значно більше товарної довжини стрижнів (перша стадія розкрою). Відрізані від прокату прутки транспортуються до холодильника, де вони охолоджуються і транспортуються до стаціонарних ножиць для розкрою на мірні, тобто з довжиною згідно з замовленням, стрижні. Якщо в кінці розкрою прутка виникає стрижень немірної довжини, то він реалізується за зменшеною ціною, а короткі стрижні - за ціною металобрухту. З оглядом на забезпечення максимального виходу товарної мірної продукції у стрижнях необхідно забезпечити розміри перерізу прокату на виході з останньої кліті чистової групи у полі допусків, а ідеальний результат першої стадії розкрою повинен полягати у тому, щоб довжина усіх прутків на холодильнику була кратна мірній довжини стрижня. Такий результат першої стадії розкрою може бути досягнено тільки за умов того, що довжина прокату, який утворюється з заготовки, теж кратна мірній довжини стрижня. Відомим є спосіб регулювання розмірів перерізу на виході з останньої кліті безперервного сортового стана, який полягає у встановлені потрібного (заданого) розхилу валків в останній і передостанній чистових клітях з урахуванням обмежень на допуски на ці розміри та корекцію розхилу валків в останній і передостанній чистових клітях для регулювання розмірів перерізу готового прокату (Выдрин В.Н., Федосиенко А.С. Автоматизация прокатного производства. Учебник для вузов - М.: Металлургия, 1984. - 472с). Недоліком цього способу є те, що він не забезпечує кратності довжини прокату, що утворюється з заготовки, мірній довжини стрижня. Найбільш близьким по технічній суті є спосіб управління розкроєм прокату на безперервному дрібносортному стані, що полягає у розрізанні прокату на виході з чистової групи клітей летючими ножицями на відрізки (прутки) такої довжини, що є кратною довжині мірного стрижня, у якому під час перебування заднього кінця заготовки у чорновій групі клітей здійснюють прогнозування довжини готового прокату, що буде прокатаний з даної заготовки, обчислюють довжину кінцевого немірного відрізку (прутка) та аварійними ножицями, які розміщені між чорновою та чистовою групами клітей, відрізають від заднього кінця заготовки цей кінцевий відрізок (Пат. 107908 Україна, МКИ В21В 37/70, В21В 37/72, В21В 1/18, B23D 25/00. Спосіб управління розкроєм прокату на безперервному дрібносортному стані / О.Ю. Потап, О.П. Єгоров, М.Ю. Кузьменко, О.С. Бешта, В.М. Куваєв, О.О. Бойко - №а201406350, Заявлено 10.06.2014; Опубл. 25.02.2015, Бюл. № 4, 2015 р.). Недоліком цього способу є те, що він не запобігає непродуктивних втрат металу на обрізь, а лише змінює місце у технологічному процесі виробництва сортового проката, де таки втрати виникають. В основу корисної моделі поставлена задача удосконалення способу регулювання розмірів сортового прокату, у якому введенням нових технологічних операцій досягається можливість уникнути втрат металу на обрізь і немірні стрижні, що пов'язані з некратністю довжині прокату, що прокатується з однієї заготовки, мірній довжині. За рахунок цього знижається собівартість товарного прокату і запобігаються додаткові енерговитрати на повторне переплавлення металу обрізі. Поставлена задача вирішується тим, що в способі регулювання розмірів прокату, який включає завдання мірної довжини стрижнів товарного прокату, встановлення розхилу валків клітей, прогнозування довжини готового прокату, що буде прокатаний з даної заготовки, який відрізняється тим, контролюють розміри перерізу прокату за останньою чистовою кліттю при прогнозуванні довжини прокату, визначають об'єм прокату, що містить заготовка, з урахуванням якого визначають площу перерізу на виході чистової групи клітей, при якій довжина готового прокату, що прогнозується, буде кратна мірній довжині, та корегують відповідним чином розхили валків в останній і передостанній чистових клітях. 1 UA 106273 U 5 10 15 20 25 30 35 40 45 50 55 На кресленні наведена одна з можливих схем реалізації запропонованого способу. На кресленні представлені: чорнова група клітей з кліттю 1, чистова група клітей з останньою кліттю 2 і передостанньою кліттю 3, системи пересування валків 4, 5, датчики обертів валків клітей 6, 7, датчики наявності прокату 8, 9, 10, лічильники обертів клітей з буферною пам'яттю 11, 12, 13, зворотно-пропорційний блок 14, блок множення 15, обчислювальний блок 16, суматори 17, 18, задатчики розхилу валків 19, 20, прокат, що знаходиться у чорновій групі клітей 21, прокат, що знаходиться у чистовій групі клей 22, вимірювач вертикального розміру прокату 23, вимірювач горизонтального розміру прокату 24, задатчик мірної довжини 25. Прокат 21 послідовно проходить чорнову групу клітей, включаючи кліть 1, яка оздоблена датчиком обертів валків кліті 6, вихід якого підключено до лічильного входу лічильника обертів клітей з буферною пам'яттю 11, динамічні входи скидання і запису буферної пам'яті якого паралельно підключені до виходу датчика наявності прокату 8, який фіксує наявність/відсутність прокату 21 в кліті 1. Прокат 22 прокатується у клітях чистової групи клітей, включаючи останню кліть 2 і передостанню кліть 3 чистової групи клітей, які оздоблені системами пересування валків 4 і 5, відповідно, а кліть 2 ще й датчиком частоти обертів 7, вихід якого підключено до лічильних входів лічильників обертів клітей з буферною пам'яттю 12 і 13, динамічні входи скидання лічильників 12 і 13 і вхід запису до буферної пам'яті блоку 12 підключено до виходу датчика наявності прокату 9, який фіксує наявність/відсутність прокату 22 в кліті 2, а вхід запису до буферної пам'яті лічильника обертів клітей з буферною пам'яттю 13 підключено до інверсного виходу датчика наявності прокату 10, який фіксує наявність/відсутність прокату 22 на базовій відстані L б за кліттю 2. Вихід лічильника обертів клітей з буферною пам'яттю 13 через зворотно-пропорційний блок 14 з'єднано з входом блока множення, інший вхід якого з'єднаний з виходом лічильника обертів клітей з буферною пам'яттю 13, а вихід блока множення підключено до одного з входів обчислювального блока 16, інші статичні входи якого підключені до виходу лічильника обертів клітей з буферною пам'яттю 11, виходам блоків вимірювача вертикального розміру прокату 23 та вимірювача горизонтального розміру прокату 24 і задатчика мірної довжини 25, динамічні входи - до виходів датчиків наявності прокату 8, 9, а виходи - роздільно до входів суматорів 17, 18, причому інший вхід суматора 17 підключено до виходу задатчика розхилу валків 19 кліті 2, а суматор 18 підключено до виходу задатчика розхилу валків 20 кліті 4. Вихід суматора 17 підключено до входу системи пересування валків 4 кліті 2, а вихід суматора 18 підключено до входу системи пересування валків 5 кліті 3. Спосіб регулювання розмірів сортового прокату здійснюється таким чином. Перед початком прокатки задають задатчиком розхилу валків 19, який забезпечує отримання потрібного номінального вертикального розміру прокату на виході з останньої кліті 2, а задатчиком розхилу валків 20 - номінального горизонтального розміру прокату на виході з останньої кліті 2. Система пересування валків 4 встановлює розхил валків кліті 2 відповідно до виходу задатчика розхилу валків 19, а система пересування валків 5 встановлює розхил валків кліті 3 відповідно до виходу задатчика розхилу валків 20. При появі прокату 21 у кліті 1 чорнової групи на виході датчика наявності прокату 8 з'являється сигнал наявності прокату, по передньому фронту якого лічильник блока 11 встановлюється у нуль, а вихід цього блока, що визначається вмістом буферної пам'яті, залишається незмінним, доки прокат 21 знаходиться в кліті 1. Протягом цього часу вміст лічильника блока 11 накопичується завдяки імпульсам, які надходять на лічильний вхід даного блока з виходу датчика 6, частота яких пропорційна частоті обертів кліті 1. Чим довший прокат 21, тим більший час буде він проходити переріз кліті 1, і тим більше число обертів зробить за цей час кліть 1. Вихід прокату 21 з кліті 1 супроводжується спаданням сигналу на виході датчика наявності прокату 8 в нуль, і цей спад приводить до збереження вмісту лічильника блока 11 в його буферній пам’яті. Таким чином, вміст буферної пам'яті блока 11 - K11 , буде пропорційнім довжині прокату 21 у перерізі кліті 1: K11  k1  lп _ 1 , (1) де: lп _ 1 - довжина прокату 21 у перерізі кліті 1, k 1 - коефіцієнт пропорційності числа обертів довжині прокату для кліті 1. Спадання сигналу на виході датчика наявності прокату 8 при прокатці першої заготовки реєструється також і обчислювальним блоком 16, але не приводить до ініціації обчислювального процесу оскільки вихід лічильника обертів клітей з буферною пам'яттю 12 і, відповідно, блока множення 15 до завершення прокатки першої заготовки дорівнюють нулю. 2 UA 106273 U 5 10 Потім прокат надходить у чистову групу клітей - прокат 22. При появі прокату у перерізі останньої кліті 2 на виході датчика наявності прокату 9 з'являється сигнал наявності прокату, по передньому фронту якого лічильники блоків 12 і 13 встановлюються у нуль, а виходи цих блоків, що визначаються вмістом буферної пам'яті, залишаються незмінним. Після цього вміст лічильників 12 і 13 накопичується, і він буде пропорційним поточній довжині прокату 22 між його переднім торцем і перерізом кліті 2. При досягненні переднім торцем прокату 22 перерізу датчика наявності прокату 10 на його інверсному виході сигнал наявності прокату спадає у нуль, і цей спад призводить до збереження вмісту лічильника блока 13 в його буферній пам'яті. Таким чином, вміст буферної пам'яті блока 13 - K13 , буде пропорційнім довжині прокату 22 між перерізом кліті 1 і перерізом датчика наявності прокату 10, тобто базовій довжині L б : K13  k 2  Lб , (2) 15 де k 2 - коефіцієнт пропорційності числа обертів довжині прокату для кліті 2. Вміст буферної пам'яті блока 13 надходить на вхід зворотно-пропорційного блока 14, де обчислюється відношення постійного числа, що дорівнює базовій довжині L б , до коду на виході блока 13. Тобто, на виході блоку 14 маємо код K14 , що дорівнює: Lб 1 , (3)  K13 k 2 буде зворотний коефіцієнту пропорційності числа обертів довжині прокату для кліті 2. Вихід прокату 22 з кліті 2 супроводжується спаданням сигналу на виході датчика наявності прокату 9 в нуль, і цей спад приводить до збереження вмісту лічильника блока 12 в його буферній пам’яті. Таким чином, вміст буферної пам’яті блока 12 - K12 буде пропорційним довжині прокату 22 у перерізі кліті 2, тобто кінцевій довжині прокату, що буде отримана з заготовки - L п : K12  k 2  Lп , (4) при цьому на виході блока множення 15 з'являється сигнал K15 , що є результатом множення вихідних сигналів блоків 12 і 14: K15  K12  K14  Lп , (5) тобто рівним довжині прокату. Крім того, спаданням сигналу на виході датчики наявності прокату 9 реєструється обчислювальним блоком 16 і ініціює розрахунок коефіцієнта прогнозування довжини проката при поточних розхилах валків клітей 2 і 3 - K прг : K14  20 25 30 Lп , (6) K11 та обчислення площі прокату на виході кліті 2 - S п , за вертикальним - Hв , і горизонтальним , розмірами прокату, що вимірюються блоками 23 і 24 відповідно, виходи яких підключено до Hг входів обчислювального блока 16. Обчислення площі здійснюється в залежності від профілю, що прокатується. Так, при прокатці круглого профілю обчислення здійснюється за формулою площі еліпсу з осями, рівними вертикальному і горизонтальному розмірам, що вимірюється, а при прокатці квадратного профілю чи смуги - за формулою площі прямокутника. Як правило, площа перерізу сортового профілю пропорційна добутку цих величин: Sп  k прф  Hв  Hг , (7) де k прф - коефіцієнт пропорційності для профілю, що прокатується. K прг  35 40 45 50 При появі нового прокату 21 у кліті 1 чорнової групи на виході датчика наявності прокату 8 з'являється сигнал наявності прокату, по передньому фронту якого лічильник блока 11 встановлюється у нуль, а вихід цього блока, що визначається вмістом буферної пам'яті, залишається незмінним доки прокат 21 знаходиться в кліті 1. Вихід прокату 21 з кліті 1 супроводжується спаданням сигналу на виході датчики наявності прокату 8 в нуль і цей спад приводить до збереження вмісту лічильника блока 11 в його буферній пам’яті, який буде пропорційнім довжини прокату 21 у перерізі кліті 1 (див. (1)): K11  k1  lп _ 1 . (8) Спадання сигналу на виході датчика наявності прокату 8 реєструється також і обчислювальним блоком 16 і ініціює прогнозування довжини прокату 1 після його прокатки у чистовій групі клітей: 3 UA 106273 U Lпрг  K11  K прг , (9) та зіставляють цю довжину з мірною довжиною, що надходить у обчислювальний блок 16 з задатчика мірної довжини 25, прогнозуючи кратність довжини, що була спрогнозована, мірній довжині - K м , та немірний залишок в прокаті - Lнм : 5 10 15  L прг  Kм    , (10)  lм  Lнм  L прг  K м  lм , (11) де lм - мірна довжина, що задається задатчиком мірної довжини 25,   - операція округлення до меншого цілого. Якщо Lнм не дорівнює нулю, то це означає, що при подальшому розкроюванні прокату будуть втрати металу на обрізь. Тому в пристрої, відповідно до корисної моделі, в обчислювальному блоці 16, визначають об'єм металу, що містить прокат 21 - Qп : Qп  Lпрг  Sп , (12) і визначається площа перерізу на виході чистової групи клітей, при якій довжина готового прокату, що прогнозується, буде кратна мірній довжині - Sп _ м . Після цього корегують розчини валків останньої кліті 2 і передостанньої кліті 3 з урахуванням поточних значень корекцій розхилу валків клітей 2 та 3 таким чином. Коли корекція розхилу валків клітей 2 та 3, що формує обчислювальний блок 16 на виходах, які підключені до суматорів 17 та 18 відповідно - h2 , h3 дорівнюють нулю (при прокатці 20 першої заготовки вони дорівнюють нулю), то, якщо немірний залишок L нм  від'ємні значення корекцій розхилу валків так, щоб: Qп , (13) Sп _ м  k прф  Hв  h2   Hг  h3   K м  1  lм та виконувалася пропорція: Hв  h2 Hв , (14)  Hг  h3 Hг 25 30 lм , то встановлюють позитивні значення корекцій розхилу валків так, щоб: 2 Qп , (15) Sп _ м  k прф  Hв  h2   Hг  h3   K м  lм та виконувалася пропорція (14). Коли корекції розхилу валків кліті 2 та 3, що сформував обчислювальний блок 16 після закінчення прокатки прокату 22 - h2 _ 0 , h3 _ 0 , позитивні, то встановлюють значення корекцій а якщо L нм  розхилу валків так, щоб: Sп _ м  k прф  Hв  h2  h2 _ 0   Hг  h3  h3 _ 0   та виконувалася пропорція: Hв  h 2  h 2 _ 0 Hв , (17)  Hг  h3  h3 _ 0 Hг а коли негативні, то: 35 lм , встановлюють 2 Sп _ м  k прф  Hв  h2  h2 _ 0   Hг  h3  h3 _ 0   Qп , (16) K м  1  lм Qп , (18) K м  lм та виконувалася пропорція (18). Такий розрахунок корекцій розхилу валків кліті 2 та 3 забезпечує площу перерізу Sп _ м найбільш близьку до площі перерізу S п при нульових значеннях корекцій розхилу валків (при 40 h2  0, h3  0 ). Ці корекції підсумовуються в суматорах 17 та 18 з завданням на розхил валків, що надходять з задатчиків розхилу валків 19 та 20, та через системи пересування валків 4 та 5 4 UA 106273 U 5 клітей 2 та 3 змінюють розхил валків цих клітей таким чином, щоб довжина прокату 21 після прокатки його у чистовій групі клітей була кратна мірній довжині. Сукупність істотних ознак дозволяє одержати технічний результат завдяки іншому способу регулювання розмірів прокату, а саме через встановлення таких розхилів валків в останній і передостанній чистових клітях, при яких довжина прокату, що прокатується з заготовки, буде кратна мірній довжині. Таким чином виключаються втрати металу на обрізь, що виникають внаслідок некратності довжини проката мірній довжині. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб регулювання розмірів сортового прокату, який включає завдання мірної довжини стрижнів товарного прокату, встановлення розхилу валків клітей, прогнозування довжини готового прокату, що буде прокатаний з даної заготовки, який відрізняється тим, що контролюють розміри перерізу прокату за останньою чистовою кліттю при прогнозуванні довжини прокату, визначають об'єм прокату, що містить заготовка, з урахуванням якого визначають площу перерізу на виході чистової групи клітей, при якій довжина готового прокату, що прогнозується, буде кратна мірній довжині, та корегують відповідним чином росхили валків в останній і передостанній чистових клітях. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
